PACSystems CPE400 to nowoczesny, zintegrowany kontroler PAC typu Stand Alone dla średnich i dużych aplikacji przemysłowych, który do pracy nie wymaga montażu w kasecie systemowej. Zintegrowany zasilacz, jednostka centralna oraz moduły komunikacyjne czynią z niego kompaktowe, a zarazem funkcjonalne urządzenie sterujące, przy obsłudze niekrytycznych procesów produkcyjnych, w systemach o architekturze simplex oraz redundantnej.
Poznaj możliwości nowego kontrolera CPE400
PACSystems CPE400 to przemysłowy kontroler o konstrukcji Stand Alone przeznaczony do automatyzacji średnich i dużych aplikacji przemysłowych o charakterze dyskretnym i procesowym. Zintegrowany w kontrolerze Embeded Field Agent pozwala na budowanie systemów IISC (Industrial Internet Control System), które mogą być połączone z chmurą GE Predix. Charakteryzuje go elastyczna rozbudowa, skalowalność i duże możliwości programistyczne.
Pełna kompatybilność ze wszystkimi sterownikami PLC i kontrolerami PAC od Emerson Industrial Automation&Controls (dawne GE Fanuc) pozwala wykorzystać programy sterujące, które przygotowane były na inne rodziny urządzeń i w innych środowiskach deweloperskich. Wbudowany w Machine Edition mechanizm Family Conversion automatycznie konwertuje program sterujący. Ma to bardzo duży wpływ na oszczędność czasu podczas wymiany i modernizacji starych systemów sterowania zbudowanych w oparciu o inną rodzinę sterowników.
Certyfikat Achilles Level 2, hasła dostępowego do kontrolera, autentykacja inżynierów mających dostęp do kontrolera, czy możliwość wgrania wyłącznie systemu operacyjnego i firmware posiadającego podpis cyfrowy od Emerson - to tylko niektóre elementy podnoszące bezpieczeństwo naszego systemu sterowania w kontekście Industry 4.0 i cyberbezpieczeństwa.

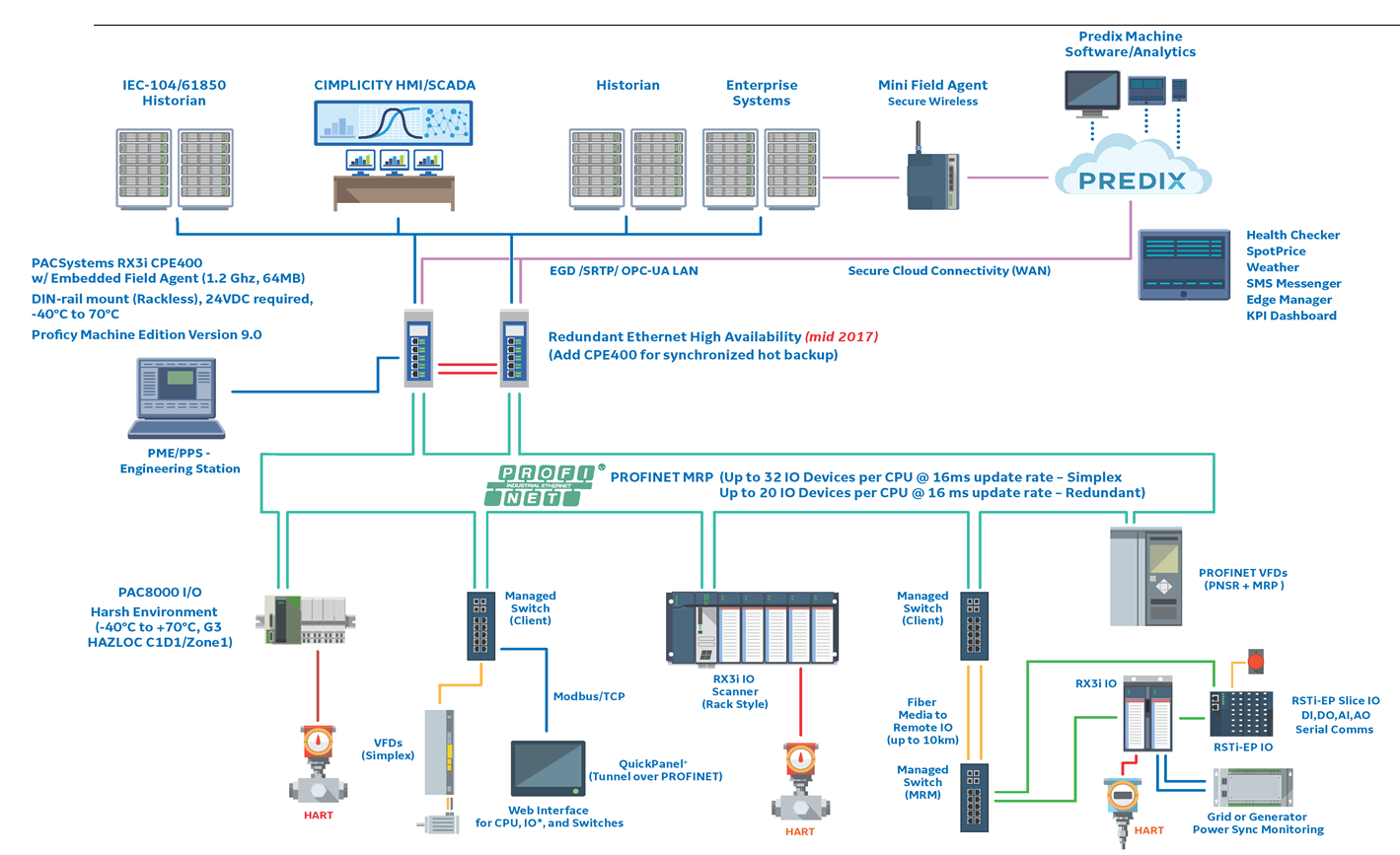

CPE400 pozwala na budowanie układów z redundancją jednostek centralnych klasy Hot-Standby Redundancy. Synchronizacja danych pomiędzy kontrolerami realizowana jest w oparciu o wbudowane porty Ethernet, a komunikacja z węzłami oddalonymi realizowana jest przy pomocy sieci Profinet. Układ taki jest idealny dla niekrytycznych aplikacji sterujących, których zatrzymanie generuje dodatkowe koszty operacyjne.
CPE400 może obsłużyć do 32 000 sygnałów obiektowych, a moduły wejść-wyjść podłączane są do kontrolera w oparciu o magistralę Profinet MRP lub Modbus TCP. Dzięki temu możemy obsługiwać dowolny typ układów I/O z oferty Emerson Industrial Automation&Controls. Komunikacja z oddalonymi węzłami realizowana jest w czasie 1-16 ms, a układy wejść-wyjść mogą być podłączone w topologii magistrali, gwiazdy oraz ringu (redundantna magistrala).

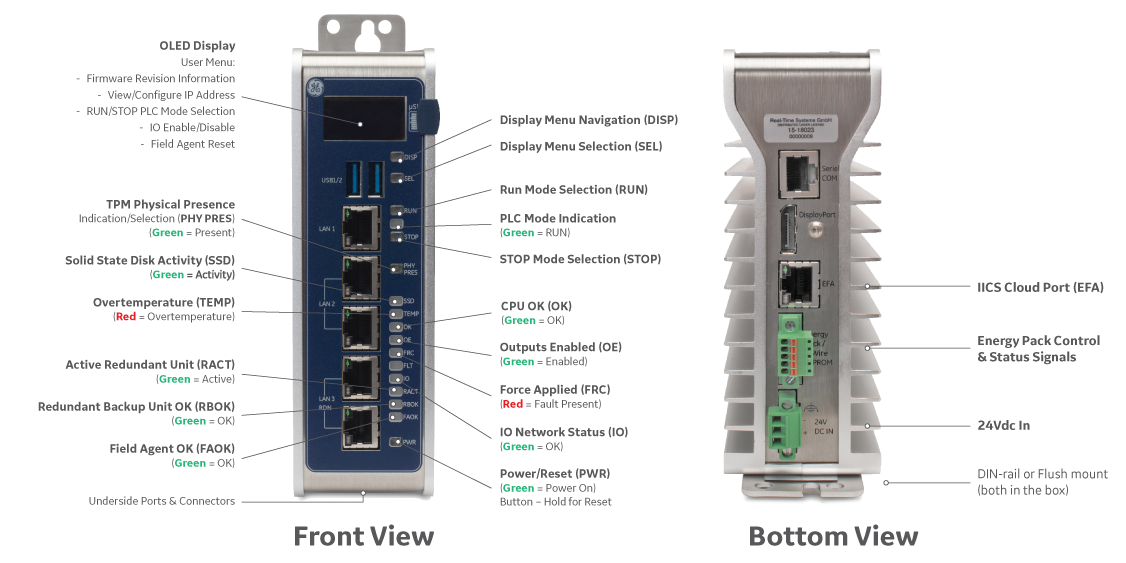

Dzięki zintegrowaniu jednostki centralnej, zasilacza systemowego oraz modułów komunikacyjnych w jednej kompaktowej obudowie, kontroler CPE400 jest gotowy do pracy zaraz po wyjęciu z pudełka, co przyspiesza i ułatwia konfigurację oraz serwis urządzenia.
Podstawowym standardem komunikacyjnym w CPE400 jest Ethernet. CPE400 posiada 6 wbudowanych portów działających z szybkością 10/100/1000 Mbps, obsługuje 4 niezależne sieci i może wymieniać dane w standardzie Profinet, Modbus TCP, SRTP, EGD oraz OPC-UA. OPC-UA pozwala na bardzo szybką wymianę danych z systemami wyposażonymi w inne platformy sprzętowe i systemy operacyjne. Standard definiuje również zabezpieczenia stosowane w komunikacji, takie jak sposoby autentykacji oraz szyfrowania, co pomaga zagwarantować odpowiedni poziom bezpieczeństwa dla danych na wszystkich poziomach produkcyjnych.
CPE400 wyposażony jest w 4-rdzeniowy procesor 1.2 GHz oraz 64 MB pamięci, pozwalając na wydajną realizację nawet najbardziej złożonych algorytmów sterowania. Wykorzystany procesor to jednostka o niskim poborze energii, co przekłada się na podniesienie żywotności kontrolera. Aluminiowa konstrukcja oraz brak elementów wirujących w połączeniu z możliwością pracy w temperaturach z zakresu od -40 do + 70 st.C powoduje, że kontroler może być instalowany w ciężkich warunkach przemysłowych i w miejscach o ograniczonej przestrzeni montażowej.
CPE400 może być programowany na ruchu, a aplikacja sterująca może być przygotowana w języku LD, IL,ST, C lub FBD. Pełna zgodność programistyczna z pozostałymi urządzeniami z oferty Emerson oraz tryb family conversion pozwala na wykorzystanie programów sterujących przygotowanych na inne serie sterowników PLC i kontrolerów PAC.
Kontrolery CPE400 mogą być programowane w języku LD, ST oraz FBD. Do dyspozycji mamy szereg gotowych funkcji wspierających pisanie aplikacji, między innymi testowanie zmian programu na ruchu, zmienne symboliczne, bloki funkcyjne z parametrami, adresowanie pośrednie.
CPE400 może obsłużyć do 32 000 sygnałów obiektowych, a moduły wejść-wyjść podłączane są do kontrolera w oparciu o magistralę Profinet MRP lub Modbus TCP. Komunikacja z oddalonymi węzłami realizowana jest w czasie 1-16 ms, a układy wejść-wyjść mogą być podłączone w topologii magistrali, gwiazdy oraz ringu (redundantna magistrala). W zależności od typu aplikacji i potrzeb systemu, sygnały obiektowe mogą być zbierane za pośrednictwem układów I/O różnych serii: RSTi I/O, RSTi-EP I/O, VersaMax I/O, VersaMax IP I/O, PACSystems RX3i I/O oraz PAC8000 I/O.

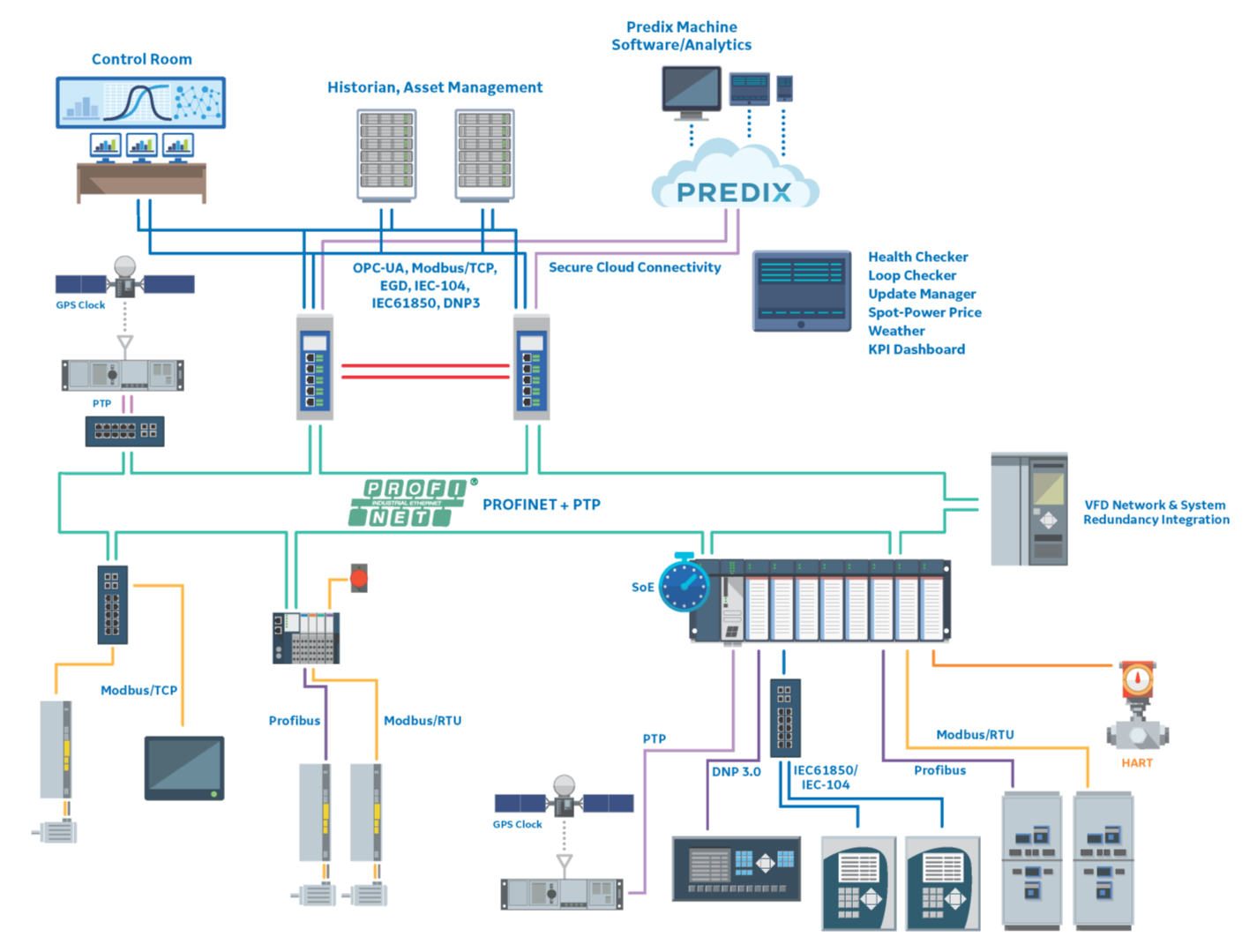

Duża uniwersalność CPE400 pozwala na obsługę systemów sterowania o różnych architekturach. Kontroler może pracować jako pojedynczy PLC w autonomicznych systemach sterowania maszynami i prostymi procesami, w systemach rozproszonych przy sterowaniu liniami i procesami technologicznymi oraz w systemach wysokiej dostępności z redundancją jednostek centralnych i magistral komunikacyjnych.
CPE400 pozwala na budowanie układów z redundancją jednostek centralnych klasy Hot Standby Redundancy. Synchronizacja danych pomiędzy kontrolerami realizowana jest w oparciu o wbudowane porty Ethernet, a komunikacja z węzłami oddalonymi realizowana jest przy pomocy sieci Profinet w topologii RING. Układ taki jest idealny dla niekrytycznych aplikacji sterujących, których nieplanowane zatrzymanie generuje dodatkowe koszty operacyjne.
Certyfikat Achilles Level 2, hasła dostępowego do kontrolera, autentykacja inżynierów mających dostęp do kontrolera czy możliwość wgrania wyłącznie systemu operacyjnego i firmware posiadającego podpis cyfrowy od Emerson, to tylko niektóre elementy podnoszące bezpieczeństwo naszego systemu sterowania w kontekście Industry 4.0 i cyberbezpieczeństwa.
CPE400 może obsłużyć do 32 000 sygnałów obiektowych, a moduły wejść-wyjść podłączane są do kontrolera w oparciu o magistralę Profinet MRP lub Modbus TCP. Komunikacja z oddalonymi węzłami realizowana jest w czasie 1-16 ms, a układy wejść-wyjść mogą być podłączone w topologii magistrali, gwiazdy oraz ringu (redundantna magistrala). W zależności od typu aplikacji i potrzeb systemu sygnały obiektowe mogą być zbierane za pośrednictwem układów IO różnych serii: RSTi I/O, RSTi-EP I/O, VersaMax I/O, VersaMax IP I/O, PACSystems RX3i I/O oraz PAC8000 I/O.
CPE400 pozwala na redundantną komunikację z węzłami I/O na sieci Profinet. Obsługa standardu Media Redundancy Protocol umożliwia podłączenie układów I/O do kontrolera w sieci o topologii RING. Dzięki temu uszkodzenie dowolnego segmentu sieci Profinet nie powoduje utraty komunikacji pomiędzy kontrolerem a węzłem I/O.
CPE400 pozwala na obsługę komunikacji w standardzie HART Pass-Through. Dzięki temu kontrolery można stosować w systemach wymagających dostępu do zdalnej diagnostyki i parametryzowania urządzeń obiektowych z poziomu narzędzi Emerson AMS, Metso FieldCare oraz GE Device Manager.
| IC695CPE400 | |
|---|---|
| Sterownik | |
| Konstrukcja | Stand Alone (zintegrowana jednostka centralna, zasilacz oraz moduły komunikacyjne) |
| Procesor | 1.2 GHz AMD G Series Quad Core |
| Pamięć programu | 64 MB RAM; 64 MB Flash |
| Liczba rejestrów wewnętrznych | 32640 (konf) 256 bitowych bez podtrzymania stanu (%T) 32 640 zmiennych rejestrowych (%R) 524 288 zmiennych rejestrowych BULK (%W) |

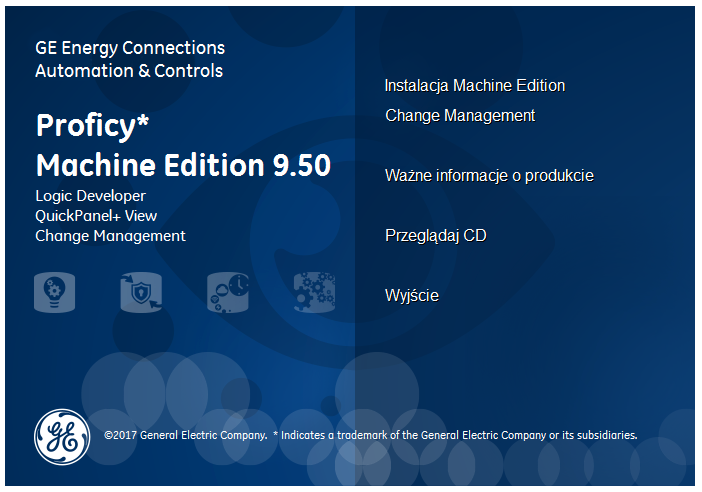

| Oprogramowanie narzędziowe | Machine Edition Professional Suite (v9.5 SIM1 lub późniejszy) |
| Języki programowania | LD, IL, FBD, C |
| Programowanie on-line | tak |
| Obsługa redundancji | |
| Typ redundancji | Hot StandBy Redundancy (gorąca rezerwacja) |
| Redundancja CPU | tak, 2 standardowe jednostki CPE400 spięte ze sobą dedykowaną magistralą do synchronizacji danych |
| Redundancja magistral do synchronizacji | tak, 2 niezależne magistrale Ethernet do synchronizacji (1Gb) |
| Redundancja magistral komunikacyjnych | tak, 2 niezależne porty Profinet 1 Gb z obsługą MRP (komunikacja RING) |
| Synchronizacja kontrolerów | niezależna od cyklu programu |
| Czas przełączenia na kontrolera rezerwowy | jeden cykl programu |
| Czas synchronizacji kontrolerów między sobą | od 40-300 ms |
| Komunikacja - porty wbudowane w jednostkę centralną | |
| Porty szeregowe | RS232 (nie obsługiwany w aktualnej wersji firmware) |
| Porty Ethernet | LAN1 – 1x 10/100/1000 Mbps (Modbus TCP Client/Server, SRTP, EGD, OPC-UA, Profinet) LAN2 – 2x 10/100/1000 Mbps (Modbus TCP Client/Server, SRTP, EGD, OPC-UA, Profinet MRP) LAN3 – 2x 10/100/1000 Mbps (synchronizacja danych w systemach HSR) LAN4 - 1x 10/100/1000 Mbps (Embedded Field Agent) |
| Porty USB | 2 USB-A 2.0 |
| Porty kart pamięci | 1x MicroSD |
| WebServer | tak |
| Obsługa I/O | |
| Obsługa oddalonych układów I/O | do 32 węzłów Profinet IO |
| Ilość obsługiwanych sygnałów | 32 000 sygnałów obiektowych, dowolna konfiguracja ilości i typów sygnałów |
| Pozostałe parametry | |
| Certyfikaty | Achilles Level 2, CE, UL |
| Zasilanie | 24 VDC |
| Temperatura pracy | -40…70°C |
| Trusted Platform Module | Tak |
| Secure Boot | Tak |
