VersaMax IP to oddalone układy I/O przeznaczone do montażu poza szafami sterownikowymi w miejscach narażonych na wodę, zapylenie, duże różnice temperatur oraz wstrząsy i wibracje.
VersaMax IP to układ wejść-wyjść oddalonych przeznaczony do zastosowań w wyjątkowo ciężkich warunkach przemysłowych. Specjalna konstrukcja modułów oraz terminali przyłączeniowych posiada certyfikację IP67, co czyni VersaMax IP układem odpornym na wodę oraz bardzo duże zapylenie. Węzły mogą pracować w sieci Profibus DP lub Profinet, dzięki czemu z powodzeniem można je wykorzystać w systemach sterowania różnych dostawców.
Zabezpieczenie IP67 w VersaMax IP pozwala na stosowanie modułów w miejscu, gdzie będą w bezpośredni sposób narażone na wodę lub bardzo duże zapylenie. Moduły mogą ponadto pracować w szerokim zakresie temperatur od -25 do +60°C, co pozwala na montaż poza szafami sterującymi.
Obsługa tych dwóch standardów komunikacyjnych pozwala na podłączenie VersaMax IP do każdego systemu sterowania wyposażonego w powyższy interfejs. Konfiguracja realizowana jest w oparciu o dostępne pliki GSD oraz GSDML dostarczane wraz z urządzeniem.
Moduły VersaMax IP można łączyć ze sobą tworząc bardziej rozbudowane węzły wejść-wyjść oddalonych. Pozwala to zbierać dane z kilku węzłów (maksymalnie 136 sygnałów w ramach jednego węzła) i przesyłać je do systemu nadrzędnego jednym interfejsem komunikacyjnym.
Moduły zintegrowane z interfejsem komunikacyjnym Profinet mogą obsługiwać połączenie w oparciu o kabel miedziany lub światłowodowy. Pozwala to dodatkowo ograniczyć koszty, eliminując potrzebę stosowania media konwerterów oraz przesyłać dane na znacznie większe odległości.
Możliwość pracy poza szafami sterowniczymi to redukcja kosztów wdrożenia VersaMax IP. Moduł można zainstalować bezpośrednio na maszynie, aby zbierał sygnały z miejsc, gdzie instalacja szafy sterowniczej jest nieopłacalna lub niemożliwa ze względu na ograniczoną przestrzeń montażową.
Instalacja VersaMax IP bezpośrednio na maszynie (2 śruby montażowe) oraz podłączenie okablowania obiektowego i magistral komunikacyjnych bez użycia narzędzi (zabudowane złącza M12) sprawiają, że obsługa układu jest szybka i prosta, a odpowiednio kluczowane złącza uniemożliwiają popełnienie błędów podczas okablowywania modułu.
Konfiguracja modułów realizowana jest z poziomu Machine Edition i wykorzystuje pliki GSD (Profibus) lub GSDML (Profinet) dostarczane wraz z urządzeniem. Pliki konfiguracyjne mogą być również zaimportowane w systemach sterowania innych dostawców, co pozwala na integrację VersaMax IP w rozwiązaniach różnych producentów.
VersaMax IP Stand Alone (numery katalogowe produktu rozpoczynające się od znaków IC676) to układy, które w kompaktowej obudowie integrują interfejs komunikacyjny Profibus DP oraz wbudowane wejścia-wyjścia. Tę wersję modułów wykorzystujemy gdy do systemu sterowania potrzebujemy podłączyć zaledwie kilka dodatkowych sygnałów obiektowych.

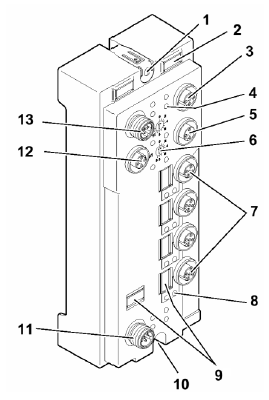

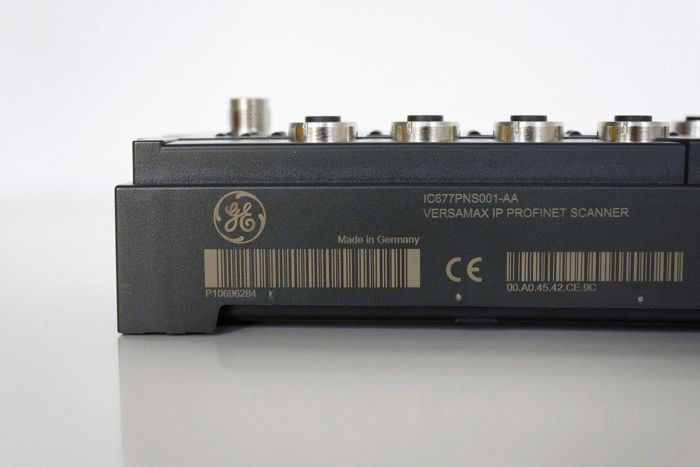

VersaMax IP Modular – interfejs komunikacyjny sieci Profinet

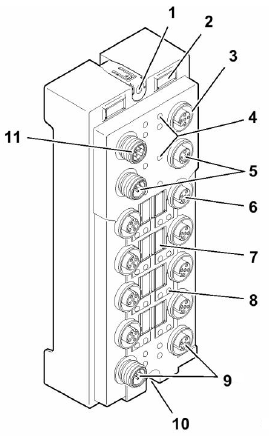

Wersja Modular (numery katalogowe produktu rozpoczynające się od znaków IC677) pozwala na modułową rozbudowę VersaMax IP. Pojedynczy segment składa się z jednego interfejsu komunikacyjnego Profibus DP lub Profinet oraz kilku modułów rozszerzeń. Wymiana danych pomiędzy interfejsem komunikacyjnym a modułami rozszerzeń realizowana jest przy pomocy magistrali wewnętrznej.
Interfejs komunikacyjny VersaMax IP pozwala na podłączenie dodatkowych 15 (Profinet) lub 16 (Profibus DP) modułów rozszerzeń VersaMax IP Modular. Odpowiedzialny jest również za prawidłowe zasilenie modułów rozszerzeń. Całkowita, maksymalna długość sieci może wynosić 20 metrów, a szybkość transmisji danych od 500 kbps do 2 Mbps.

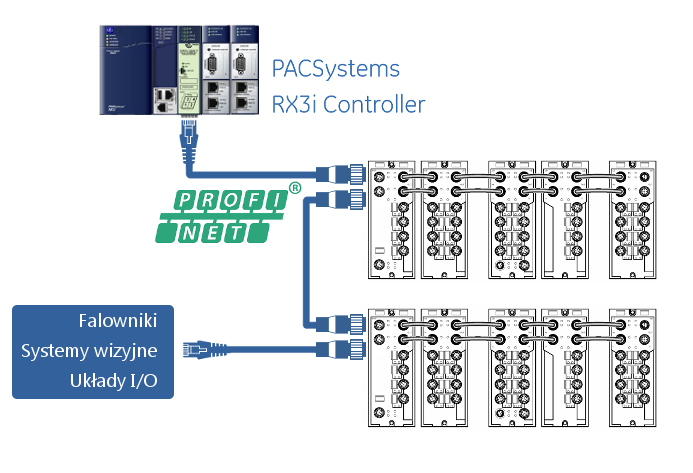

Interfejs komunikacyjny Profinet posiada wbudowaną obsługę Media Redundancy Protocol (MRP). Dzięki temu VersaMax IP może pracować w sieci Profinet o topologii pierścienia (RING) gwarantując przełączanie na magistralę zapasową w kilka milisekund od awarii/wyłączenia magistrali głównej.

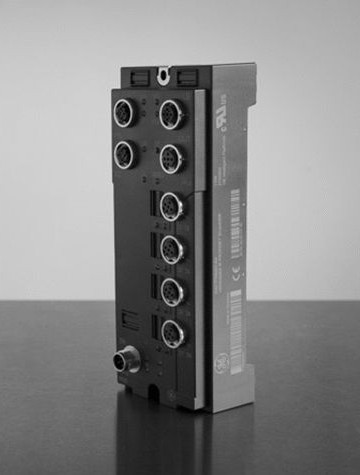

VersaMax IP Modular – interfejs komunikacyjny sieci Profinet

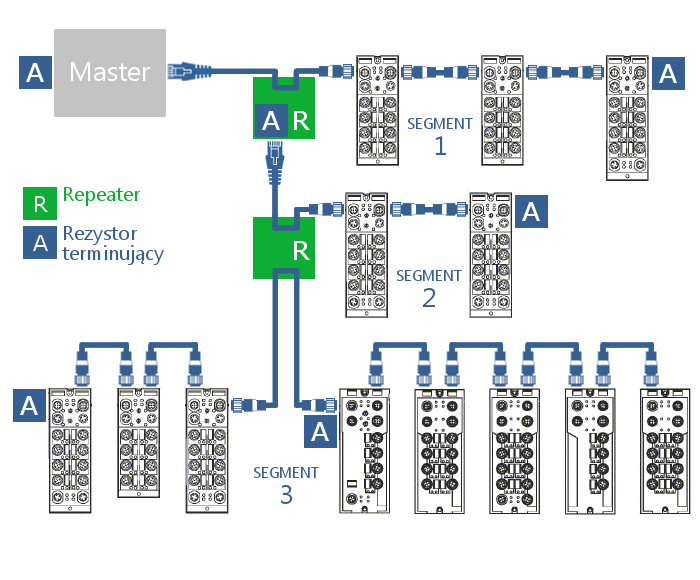

Urządzenia VersaMax IP mogą być wymieniane i serwisowane bez konieczności przebudowywania sieci Profinet. Nazwa stacji i adres, które są przypisywane przez system sterowania do nowo dodawanych urządzeń wykorzystują funkcję detekcji sąsiada, co automatycznie rekonfiguruje naszą sieć.
Przykładowa architektura systemu sterowania z układami VersaMax IP
| Nr katalogowy | IC677PNS001 | IC677PBS001 |
|---|---|---|
| Typ modułu | Interfejs komunikacyjny | Interfejs komunikacyjny |
| Komunikacja | Profinet Scanner | Profibus DP Slave |
| Ilość I/O | 8 DI 24 VDC | 8 DI 24 VDC |
| Typ czujnika/sensora | 2/3/4-przewodowy | 2/3/4-przewodowy |
| Maksymalna ilość modułów rozszerzeń | 15 | 16 |
| Maksymalna długość segmentu | 20 metrów | 20 metrów |
| Szybkość wymiany danych z systemem nadrzędnym | do 100 Mbps | do 2 Mbps |
| Obsługa komunikacja redundantnej | tak, Media Redundancy Protocol (MRP) | nie |
| Napięcie zasilania | 18-30 VDC (24 V nominalnie) | 18-30 VDC (24 V nominalnie) |
| Zakres temperatur pracy | -25...+60°C | -25...+60°C |
| Wymiary [mm] | 70 x 178 x 49.3 | 70 x 178 x 49.3 |
| Klasa zabezpieczeń | Class 3 zgodnie z VDE 0106, IEC 60536 | Class 3 zgodnie z VDE 0106, IEC 60536 |
| Poziom zabezpieczeń | IP65 i IP67 zgodnie z IEC 60529 | IP65 i IP67 zgodnie z IEC 60529 |
| Nr katalogowy | IC677DBI008 | IC677DBO085 | IC677DBM442 | IC677ABI004 | IC677ABO004 |
|---|---|---|---|---|---|
| Typ modułu | Moduł rozszerzeń | Moduł rozszerzeń | Moduł rozszerzeń | Moduł rozszerzeń | Moduł rozszerzeń |
| Komunikacja | Local Bus | Local Bus | Local Bus | Local Bus | Local Bus |
| Ilość I/O | 8 DI 24VDC | 8 DI 24VDC | 8 DO 24VDC | 4 AI i 4 AO (prądowe: 0-20/4-20/±20 mA napięciowe: 0-10/0-5/±10/±5 VDC) | 4 AI i 4 AO (prądowe: 0-20/4-20/±20 mA napięciowe: 0-10/0-5/±10/±5 VDC) |
| Typ czujnika/sensora | 2- lub 4-przewodowy | 2- lub 4- przewodowy | 2- lub 4- przewodowy | 2- lub 4- przewodowy | 2- lub 4-przewodowy |
| Napięcie zasilania | 18-30 VDC (24V nominalnie) | 18-30 VDC (24V nominalnie) | 18-30 VDC (24V nominalnie) | 18-30 VDC (24V nominalnie) | 18-30 VDC (24V nominalnie) |
| Zakres temperatur pracy | -25...+60°C | -25...+60°C | -25...+60°C | -25...+60°C | -25...+60°C |
| Wymiary [mm] | 70 x 178 x 49.3 | 70 x 178 x 49.3 | 70 x 178 x 49.3 | 70 x 178 x 49.3 | 70 x 178 x 49.3 |
| Klasa zabezpieczeń | Class 3 zgodnie z VDE 0106, IEC 60536 | Class 3 zgodnie z VDE 0106, IEC 60536 | Class 3 zgodnie z VDE 0106, IEC 60536 | Class 3 zgodnie z VDE 0106, IEC 60536 | Class 3 zgodnie z VDE 0106, IEC 60536 |
| Poziom zabezpieczeń | IP65 i IP67 zgodnie z IEC 60529 | IP65 i IP67 zgodnie z IEC 60529 | IP65 i IP67 zgodnie z IEC 60529 | IP65 i IP67 zgodnie z IEC 60529 | IP65 i IP67 zgodnie z IEC 60529 |
| Nr katalogowy | IC676PBI008 | IC676PBI016 | IC676PBM442 | IC676PBO082 |
|---|---|---|---|---|
| Typ modułu | Autonomiczny | Autonomiczny | Autonomiczny | Autonomiczny |
| Komunikacja | Profibus DP Slave | Profibus DP Slave | Profibus DP Slave | Profibus DP Slave |
| Ilość I/O | 8 DI 24VDC | 16 DI 24VDC | 4 DI 24VDC / 4 DO 24VDC | 8 DO 24VDC |
| Typ czujnika/sensora | 2/3/4-przewodowy | 2/3/4-przewodowy | 2- lub 3-przewodowy (wejście) 2/3/4-przewodowy (wyjście) |
2- lub 3-przewodowy (wejście) 2/3/4-przewodowy (wyjście) |
| Napięcie zasilania | 18-30 VDC (24V nominalnie) | 18-30 VDC (24V nominalnie) | 18-30 VDC (24V nominalnie) | 18-30 VDC (24V nominalnie) |
| Zakres temperatur pracy | -25...+60°C | -25...+60°C | -25...+60°C | -25...+60°C |
| Wymiary [mm] | 60 x 160 x 44.5 | 60 x 160 x 44.5 | 60 x 160 x 44.5 | 60 x 160 x 44.5 |
| Klasa zabezpieczeń | Class 3 zgodnie z VDE 0106, IEC 60536 | Class 3 zgodnie z VDE 0106, IEC 60536 | Class 3 zgodnie z VDE 0106, IEC 60536 | Class 3 zgodnie z VDE 0106, IEC 60536 |
| Poziom zabezpieczeń | IP65 i IP67 zgodnie z IEC 60529 | IP65 i IP67 zgodnie z IEC 60529 | IP65 i IP67 zgodnie z IEC 60529 | IP65 i IP67 zgodnie z IEC 60529 |
