RSTi I/O
Profinet, Profibus DP, Modbus TCP/RTU, Ethernet/IP, EtherCAT, DeviceNet

Modułowy, ekonomiczny układ wejść-wyjść przeznaczony do rozbudowy lokalnej i oddalonej. Cechuje go duża skalowalność, bardzo łatwa konfiguracja oraz niewielkie gabaryty co jest istotne z punktu widzenia wdrożenia i eksploatacji.

Zobacz wybrane wdrożenia tego produktu »

Zobacz dostępną dokumentację techniczną »

Producent:

Emerson Industrial Automation&Control »

Zobacz ceny i dostępność

rozwiązanie modułowe o małych gabarytach
niska cena "za punkt"
bogata lista dostępnych modułów rozszerzeń
wytrzymała konstrukcja mechaniczna, montaż na szynie DIN
obsługa do 32 modułów rozszerzeń w ramach jednego węzła
dostępne interfejsy komunikacyjne z zabudowaną obsługą sygnałów I/O
interfejsy komunikacyjne do sieci Profinet, Profibus DP, Modbus TCP/RTU, Ethernet/IP, EtherCAT, DeviceNet
obsługa lokalnych modułów komunikacyjnych ASCII
zakres temperatur pracy -20...+60 °C, odporność na wstrząsy i wibracje

Charakterystyka

RSTi to rodzina modułowych układów I/O adresowana do systemów, w których elastyczność rozwiązania oraz niskie koszty posiadania są istotnie z punktu widzenia wdrożenia, uruchomienia i eksploatacji systemu. Kluczowy element systemów automatyki jakim są układy oddalonych wejść-wyjść posiada rozbudowaną diagnostykę oraz możliwość dowolnej konfiguracji dzięki czemu RSTi I/O jest rozwiązaniem idealnym zarówno do małych jak i dużych rozproszonych aplikacji ograniczając ponoszone koszty dzięki standaryzacji systemu.

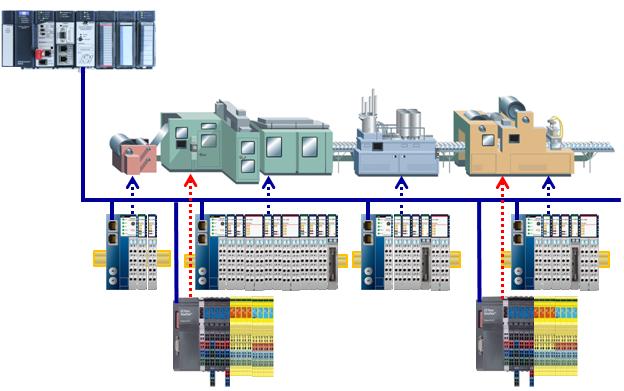

Przejrzysta architektura systemu

Niezależna od warstwy sterowania platforma sprzętowa oraz komunikacyjna upraszcza architekturę każdego obiektu czyniąc ją bardziej czytelną oraz w pełni skalowalną. Jest to możliwe dzięki elastycznej konfiguracji oraz rozbudowanej liście dostępnych interfejsów komunikacyjnych, które pozwalają węzłom RSTi na pracę w różnych sieciach przemysłowych. W ramach rozwiązania dostępnych jest ponad 80 modułów rozszerzeń w skład których wchodzą moduły dyskretne, analogowe, sterowania ruchem, moduły specjalizowane oraz komunikacyjne.

Rozwiązania dostępne w ramach serii RSTi

Rozwiązanie modułowe – oddalony układ I/O zbudowany z interfejsu komunikacyjnego oraz wybranych przez użytkownika modułów rozszerzeń
Interfejs komunikacyjny zintegrowany z obsługą sygnałów I/O – kompaktowe urządzenie integrujące interfejs komunikacyjny oraz obsługę kilkunastu sygnałów wejść-wyjść, z możliwością rozbudowy o obsługę kolejnych
Układ kompaktowy – rozwiązanie o najmniejszych gabarytach wyposażone w interfejs komunikacyjny do sieci DeviceNet oraz zintegrowaną obsługę sygnałów

Cechy rozwiązania RSTi I/O

Redukcja kosztów montażu i wdrożenia – RSTi to kompaktowy, rozproszony układ I/O, który minimalizuje koszty instalacji oraz okablowania w aplikacjach rozproszonych i w maszynach
Niska cena „za punkt" – modułowa budowa RSTi, bardzo bogata lista dostępnych rozszerzeń oraz atrakcyjna cena pozwala dobrać rozwiązanie indywidulanie do naszych potrzeb dzięki czemu nie ponosimy zbędnych kosztów wynikających z przewymiarowania układu
Pełna skalowalność – RSTi może być rozbudowany do 32 modułów rozszerzeń co pozwala na obsługę do 512 sygnałów w ramach jednego węzła. Możliwość zastosowania dowolnego interfejsu komunikacyjnego pozwala na pracę w dowolnej sieci przemysłowej
Obsługa modułów komunikacyjnych – w ramach oddalonego węzła wejść-wyjść możliwa jest wymiana danych z lokalnymi urządzeniami na obiekcie w oparciu o Modbus RTU i ASCII
Uproszczenie architektury systemu – niezależność RSTi od warstwy sterowania upraszcza architekturę całego układu bez względu na rozmiary aplikacji. Dokładanie kolejnych węzłów oddalonych jest proste oraz nie ma wpływu na pozostałe elementy systemu

Elastyczny i uniwersalny

Modułowa budowa pozwala zastosować serię RSTi jako układ wejść-wyjść oddalonych pracujący w dowolnej sieci przemysłowej – pozwala na to lista dostępnych interfejsów komunikacyjnych. Każdy węzeł można dowolnie konfigurować dobierając moduły zgodnie z indywidualnymi potrzebami. Do naszej dyspozycji oddano ponad 80 modułów o różnej liczbie kanałów i obsłudze sygnałów o różnych standardach. Układ oddalonych wejść-wyjść RSTi umożliwia zestawianie dowolnej konfiguracji sygnałów dwustanowych, analogowych oraz może obsługiwać moduły specjalne oraz komunikacyjne.

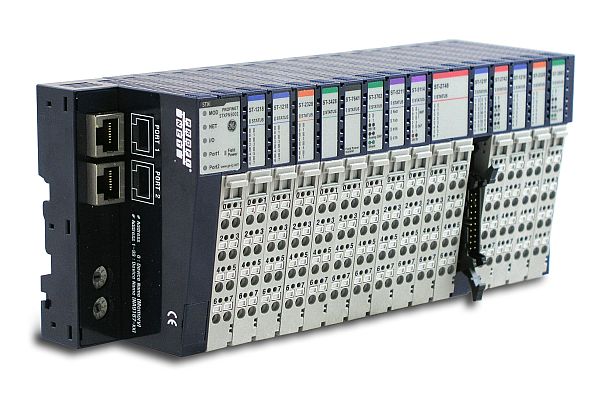

Zwarta, kompaktowa budowa modułu RSTi

Zwarta konstrukcja rozwiązań RSTi nie tylko ogranicza przestrzeń montażową ale ułatwia również serwis i obsługę. Montowane na szynie DIN moduły są zsuwane ze sobą i blokowane przy pomocy specjalnego mechanizmu, który uniemożliwia rozsunięcie się modułów nawet przy bardzo dużych wstrząsach i wibracjach. Każdy moduł RSTi posiada łatwo odłączany terminal sygnałowy z punktami do testowania kanału oraz diodami LED realizującymi lokalną diagnostykę każdego kanału oraz modułu.

Niewielkie gabaryty całego węzła wynikają z małych rozmiarów samych modułów. Wszystkie rozszerzenia bez względu na funkcję i ilość obsługiwanych sygnałów mają tylko 12 mm szerokości. Magistrala wymiany danych pomiędzy nimi jak również zasilenie elektroniki modułów jest zrealizowane w oparciu o styki ślizgowe dzięki czemu nie ma potrzeby stosowania dedykowanych kabli rozszerzających oraz kaset montażowych. Moduły w zależności od swojej funkcji kodowane są na froncie innym kolorem, dzięki czemu można je w bardzo łatwy sposób identyfikować.

Prosta konfiguracja węzła

Węzły oddalone RSTi konfigurowane są z poziomu narzędzia Machine Edition. Jest to samo oprogramowanie, które wykorzystywane jest do tworzenia logiki sterującej oraz ekranów operatorskich we wszystkich produkcjach dostarczanych przez Emerson Industrial Automation&Controls. Intuicyjny wizzard sprawia, że konfiguracja i parametryzacja modułów jest szybka i prosta.

Certyfikaty pozwalające na pracę w ciężkich warunkach

Na szczególną uwagę w przypadku RSTi zasługuje zakres temperatury pracy, który dla węzłów wykorzystujących moduły dyskretne wynosi od -20oC do + 60oC. Rozwiązanie cechuje się ponadto bardzo dużą odporność na wstrząsy i wibracje oraz certyfikatami pozwalającymi na montaż w warunkach przemysłowych, rozwiązaniach mobilnych w tym także na statkach i aplikacjach portowych.

Komunikacja

Modułowa budowa rozwiązania RSTi pozwala na dobranie interfejsu komunikacyjnego do standardu wymiany danych jaki wykorzystywany jest na obielcie. RSTi może pracować w sieciach Profibus DP, Profinet, Modbus TCP/RTU, DeviceNet, EthernetIP oraz EtherCAT. Bardzo łatwa podmiana interfejsu ma również znaczenie przy zmianie standardu komunikacyjnego na instalacji – w RSTi wymianie będzie podlegał jedynie interfejs, a reszta elementów pozostanie bez zmian.

Dostępne interfejsy komunikacyjne

Interfejs	Charakterystyka
Profinet	Obsługa topologii gwiazdy (bez obsługi MRP) Obsługa do 32 modułów I/O 10/100 Mbps Dwa porty RJ-45 z wbudowanym Switch 128bytes wejściowych /128bytes wyjściowych Konfiguracja z poziomu Machine Edition
Profibus DP	Zgodny ze standardem DP V1 9.6 do 12M (1.2Km to 100m) Obsługa trybu Freeze mode, sync mode, auto-baud rate, Fail Safe Obsługa do 32 modułów I/O 128bytes wejściowych /128bytes wyjściowych
Modbus TCP	Prędkość 10/100 Mbits, full duplex Jeden port RJ-45 128bytes wejściowych /128bytes wyjściowych Obsługa do 32 modułów I/O Protokół Modbus TCP, 4 HTTP, BOOTP, TBD
Modbus RTU	Port RS232 na złączu DB9 Port RS485 zaciski śrubowe, obsługa do 64 urządzeń na sieci Obsługa protokołu RTU i ASCII Obsługa do 32 modułów I/O Szybkość od 1200 do 115.2K 252bytes wejściowych /252bytes wyjściowych
DeviceNet	Złącze – terminal śrubowy Obsługa do 64 urządzeń na sieci Komunikacja w trybie Poll command, bit_strobe command, Cycle Command and COS command Obsługa do 32 modułów I/O Prędkość od 125Kbps do 500Kbps (automatyczna detekcja prędkości) 252bytes wejściowych /252bytes wyjściowych
EthernetIP	Level 2 I/O Server (Explicit, I/O Message) Maximum connections (16 I/O Message, 64 CIP, 64 Explicit) One RJ-45 Port 10/100 Mbits auto negotiation, full duplex 252bytes wejściowych /252bytes wyjściowych Supports up to 32 I/O modules
CANOpen	Terminal śrubowy Maksymalnie 99 węzłów Obsługa do 32 modułów I/O Szybkość od 10Kbps do 1Mbps 64bytes wejściowych /64bytes wyjściowych
EtherCAT	Dwa porty RJ-45 z wbudowanym Switch 100 Mbps 252 bytes wejściowych /252 bytes wyjściowych Obsługa do 32 modułów I/O
CC-Link	Cyfrowe: RX/RY 112 punktów Analogowe: RX/RY 16 punktów Szybkość od 156Kbyps do 10Mbps

Interfejsy komunikacyjne

Model	Opis
STXPBS001	RSTi; interfejs komunikacyjny Profibus DP do budowania węzła oddalonych wejść-wyjść

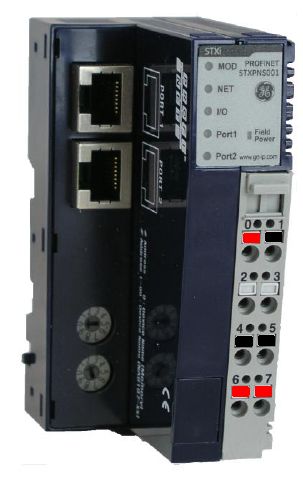

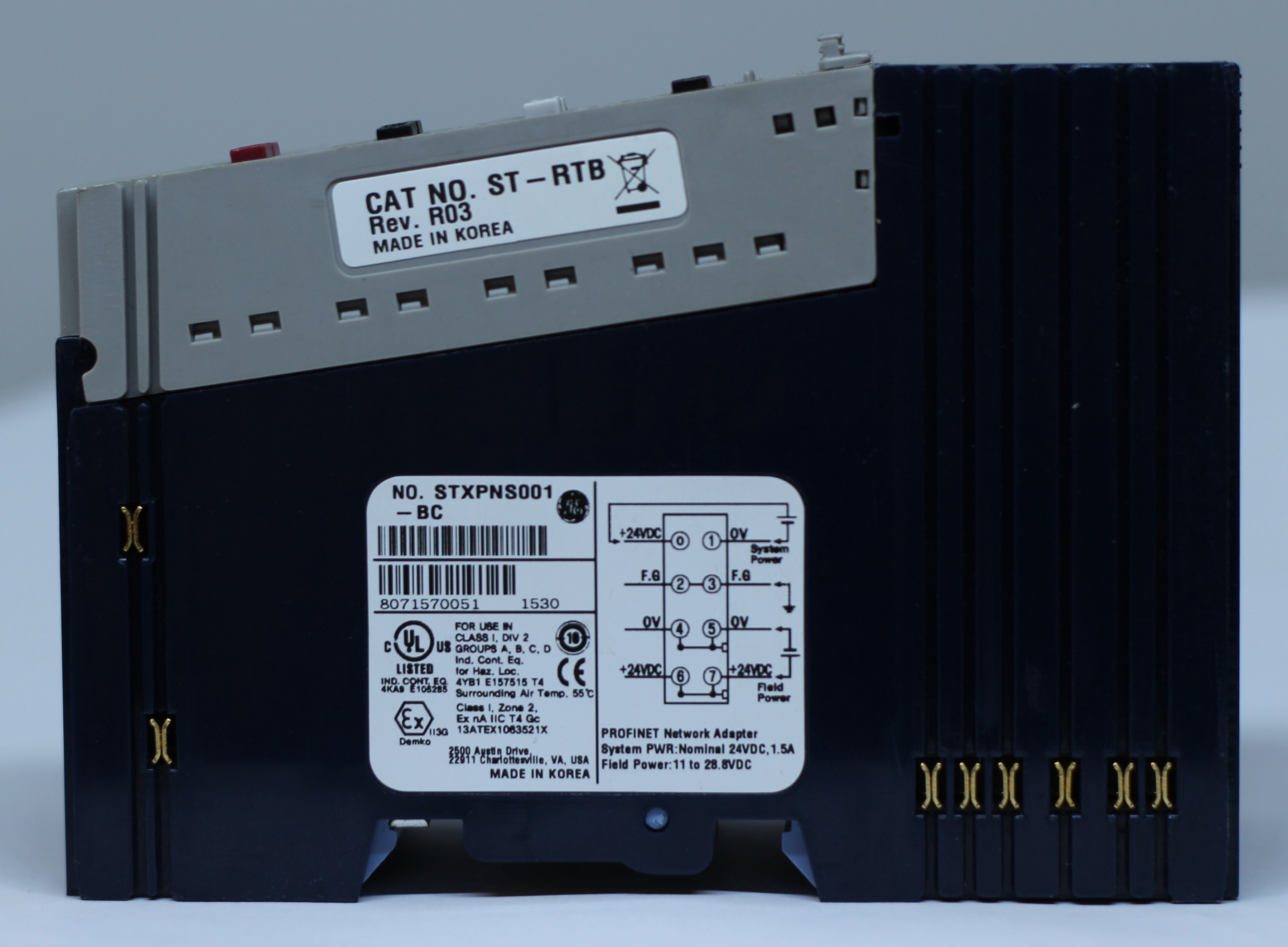

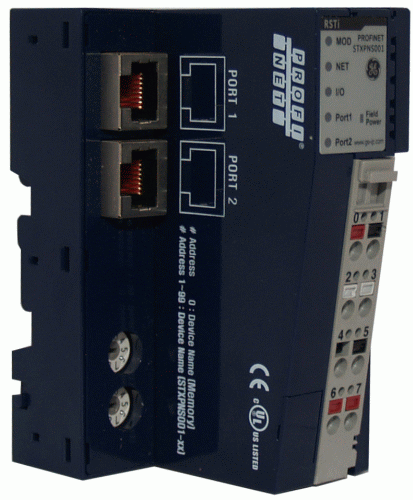

STXPNS001	RSTi; interfejs komunikacyjny Profinet do budowania węzła oddalonych wejść-wyjść
STXDNS001	RSTi; interfejs komunikacyjny DeviceNet do budowania węzła oddalonych wejść-wyjść

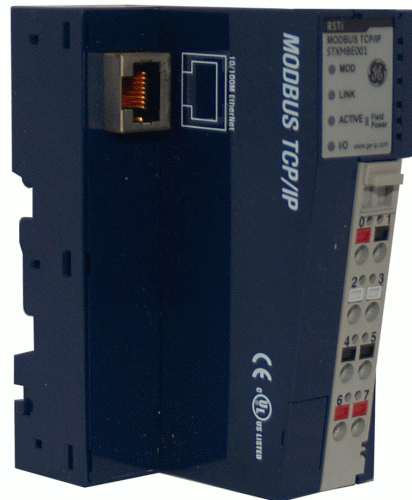

STXMBE001	RSTi; interfejs komunikacyjny Modbus TCP do budowania węzła oddalonych wejśc-wyjść
STXMBS001	RSTi; interfejs komunikacyjny Modbus RTU RS232 do budowania węzła oddalonych wejść-wyjść

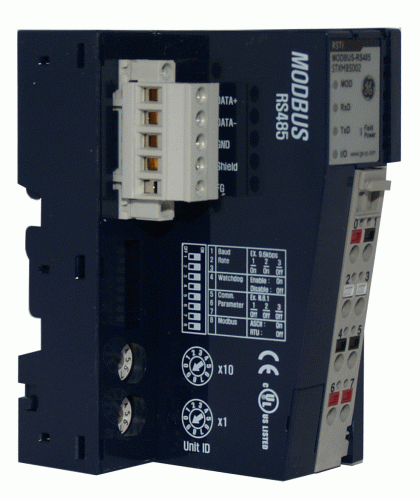

STXMBS002	RSTi; interfejs komunikacyjny Modbus RTU RS485 do budowania węzła oddalonych wejść-wyjść

Interfejsy zintegrowane z IO - Profibus DP / Profinet

Model	Opis
STXPNS432-PR	RSTi I/O PProfinet; 16 wejść dyskr. 24VDC; 16 wyjść dyskr. 24VDC; logika dodatnia; rozbud. o 8 modułów
STXPBS016	RSTi I/O Profibus DP; 16 wyjść przekaźnikowych; rozbudowa o 8 modułów
STXPBS032	RSTi I/O Profibus DP; 32 wejścia dyskretne 24VDC; logika dodatnia; rozbudowa o 8 modułów
STXPBS116	RSTi I/O Profibus DP; 16 izolowanych wyjść przekaźnikowych; rozbudowa o 8 modułów
STXPBS132	RSTi I/O Profibus DP; 32 wejścia dyskretne 24VDC; logika ujemna; rozbudowa o 8 modułów
STXPBS232	RSTi I/O Profibus DP; 32 wyjścia dyskretne 24VDC; logika ujemna; rozbudowa o 8 modułów
STXPBS332	RSTi I/O Profibus DP; 32 wyjścia dyskretne 24VDC; logika dodatnia; rozbudowa o 8 modułów
STXPBS432-PR	RSTi I/O Profibus DP; 16 wejść dyskr. 24VDC; 16 wyjść dyskr. 24VDC; logika dodatnia; rozbud. o 8 modułów
STXPBS432	RSTi I/O Profibus DP; 16 wejść dyskr. 24VDC; 16 wyjść dyskr. 24VDC; logika dodatnia; rozbud. o 8 modułów
STXPBS532	RSTi I/O Profibus DP; 16 wyjść dyskr. 24VDC; 16 wyjść dyskr. 24VDC; logika ujemna; rozbud. o 8 modułów
STXPBS824	RSTi I/O Profibus DP; 16 wejść dyskr. 24VDC; 16 wyjść przek.; logika dodatnia; rozbudowa o 10 modułów
STXPBS825	RSTi I/O Profibus DP; 16 wejść dyskr. 24VDC; 16 izol. wyjść przek.; logika dodatnia; rozbud. 8 modułów
STXPBS924	RSTi I/O Profibus DP; 16 wejść dyskr. 24VDC; 16 wyjść przek.; logika ujemna; rozbudowa o 8 modułów
STXPBS925	RSTi I/O Profibus DP; 16 wejść dyskr. 24VDC; 16 izol. wyjść przek.; logika ujemna; rozbud. o 8 modułów

Interfejsy zintegrowane z IO - DeviceNet

Model	Opis
STXDNC232	RSTi I/O DeviceNet; 32 wyjścia dyskretne 24VDC; logika ujemna; rozbudowa o 10 modułów; connector
STXDNC332	RSTi I/O DeviceNet; 32 wyjścia dyskretne 24VDC; logika dodatnia; rozbudowa o 10 modułów
STXDNC432	RSTi I/O DeviceNet; 16 wyjść dyskr. 24VDC; 16 wyjść dyskr. 24VDC; logika dodatnia; rozbudowa o 10 modułów; connector
STXDNC532	RSTi I/O DeviceNet; 16 wejść dyskr. 24VDC; 16 wyjść dyskr. 24VDC; logika ujemna; rozbudowa o 10 modułów; connector
STXDNC632	RSTi I/O DeviceNet; 16 wejść dyskr. 24VDC; logika dodatnia; 16 wyjść dyskr. 24VDC; logika ujemna; rozbudowa o 10 modułów; connector
STXDNC732	RSTi I/O DeviceNet; 16 wejść dyskr. 24VDC; logika ujemna; 16 wyjść dyskr. 24VDC; logika dodatnia; rozbudowa o 10 modułów; connector
STXDNS016	RSTi I/O DeviceNet; 16 wyjść dyskretnych przek.; rozbudowa o 10 modułów
STXDNS032	RSTi I/O DeviceNet; 32 wejścia dyskretne 24VDC; logika dodatnia; rozbudowa o 10 modułów
STXDNS116	RSTi I/O DeviceNet; 16 izolowanych wyjść dyskretnych przekażnikowych; rozbudowa o 10 modułów
STXDNS132	RSTi I/O DeviceNet; 32 wejścia dyskretne 24VDC; logika ujemna; rozbudowa o 10 modułów
STXDNS232	RSTi I/O DeviceNet; 32 wyjścia dyskretne 24VDC; logika ujemna; rozbudowa o 10 modułów
STXDNS432	RSTi I/O DeviceNet; 16 wejść dyskr. 24VDC; 16 wyjść dyskr. 24VDC; logika dodatnia; rozbud. o 10 modułów
STXDNS532	RSTi I/O DeviceNet; 16 wejść dyskr. 24VDC; 16 wyjść dyskr. 24VDC; logika ujemna; rozbud. o 10 modułów
STXDNS824	RSTi I/O DeviceNet; 16 wejść dyskr. 24VDC; 16 wyjść przek.; logika dodatnia; rozbudowa o 10 modułów
STXDNS825	RSTi I/O DeviceNet; 16 wejść dyskr. 24VDC; 16 izol. wyjść przek.; logika dodatnia; rozbud. o 10 modułów
STXDNS924	RSTi I/O DeviceNet; 16 wejść dyskr. 24VDC; 16 wyjść przek.; logika ujemna; rozbudowa o 10 modułów
STXDNS925	RSTi I/O DeviceNet; 16 wejść dysk. 24VDC; 16 izo. wyjść przek.; logika ujemna; rozbudowa o 10 modułów
STXDNC132	RSTi I/O DeviceNet; 32 wejścia dyskretne 24VDC; logika ujemna; rozbudowa o 10 modułów; connector
STXDNC032	RSTi I/O DeviceNet; 32 wejścia dyskretne 24VDC; logika dodatnia; rozbudowa o 10 modułów; connector

Moduły wejść dyskretnych

Model	Opis
ST-1214	RSTi; moduł 4 wejść dyskretnych; logika dodania; 12/24VDC
ST-1218	RSTi; moduł 8 wejść dyskretnych; logika dodania; 12/24VDC
ST-121F	RSTi; moduł 16 wejść dyskretnych; logika dodania; 12/24VDC; złącze
ST-1224	RSTi; moduł 4 wejść dyskretnych; logika ujemna; 12/24VDC
ST-1314	RSTi; moduł 4 wejść dyskretnych; logika dodania; 48VDC
ST-131F	RSTi; moduł 16 wejść dyskretnych; logika dodania; 48VDC; złącze
ST-1804	RSTi; moduł 4 wejść dyskretnych; 110VAC
ST-1904	RSTi; moduł 4 wejść dyskretnych; 230VAC
ST-1124	RSTi; moduł 4 wejść dyskretnych; logika ujemna; 5VDC
ST-1114	RSTi; moduł 4 wejść dyskretnych; logika dodania; 5VDC

Moduły wyjść dyskretnych

Model	Opis
ST-221F	RSTi; moduł 16 wyjść dyskretnych; logika ujemna; 24VDC; 0.3A
ST-222F	RSTi; moduł 16 wyjść dyskretnych; logika dodatnia; 24VDC; 0.3A
ST-2314	RSTi; moduł 4 wyjść dyskretnych; logika ujemna; 24VDC; 0.5A
ST-2318	RSTi; moduł 8 wyjść dyskretnych; logika ujemna; 24VDC; 0.5A
ST-2324	RSTi; moduł 4 wyjść dyskretnych; logika dodatnia; 24VDC; 0.5A
ST-2328	RSTi; moduł 8 wyjść dyskretnych; logika dodatnia; 24VDC; 0.5A
ST-2414	RSTi; moduł 4 wyjść dyskretnych; logika ujemna; 24VDC; 0.5A; diagnostyka
ST-2424	RSTi; moduł 4 wyjść dyskretnych; logika dodatnia; 24VDC; 0.5A; diagnostyka
ST-2514	RSTi; moduł 4 wyjść dyskretnych; logika ujemna; 24VDC; 2A; diagnostyka
ST-2524	RSTi; moduł 4 wyjść dyskretnych; logika dodatnia; 24VDC; 2A; diagnostyka
ST-2614	RSTi; moduł 4 wyjść dyskretnych; logika ujemna; 24VDC; 2A
ST-2624	RSTi; moduł 4 wyjść dyskretnych; logika dodatnia; 24VDC; 2A
ST-2742	RSTi; moduł 2 izolowanych wyjść dyskretnych przekaźnikowych; 2A
ST-2744	RSTi; moduł 4 izolowanych wyjść dyskretnych przekaźnikowych; 2A
ST-2748	RSTi; moduł 8 izolowanych wyjść dyskretnych przekaźnikowych; 2A
ST-2792	RSTi; moduł 2 wyjść dyskretnych przekaźnikowych; 2A
ST-2852	RSTi; moduł 2 wyjść dyskretnych; 12V ~ 125VAC; 2A
ST-2124	RSTi; moduł 4 wyjść dyskretnych; Logika dodatnia; TTL; 5VDC; obciążalność 20mA
ST-2114	RSTi; moduł 4 wyjść dyskretnych; Logika ujemna; TTL; 5VDC; obciążalność 20mA

Moduły wejść analogowych

Model	Opis
ST-3134	RSTi; moduł 4 wejść analogowych; prądowy; 0-20mA; 14 bitów
ST-3214	RSTi; moduł 4 wejść analogowych; prądowy; 4-20mA; 12 bitów
ST-3218	RSTi; moduł 8 wejść analogowych; prądowy; 4-20mA; 12 bitów
ST-3234	RSTi; moduł 4 wejść analogowych; prądowy; 4-20mA; 14 bitów
ST-3274	RSTi; moduł 4 wejść analogowych; prądowy; 4-20mA; 12 bitów; sensor
ST-3424	RSTi; moduł 4 wejść analogowych; napięciowy; 0-10VDC; 12 bitów
ST-3428	RSTi; moduł 8 wejść analogowych; napięciowy; 0-10VDC; 12 bitów
ST-3444	RSTi; moduł 4 wejść analogowych; napięciowy; 0-10VDC; 14 bitów
ST-3524	RSTi; moduł 4 wejść analogowych; napięciowy; ±10VDC; 12 bitów
ST-3544	RSTi; moduł 4 wejść analogowych; napięciowy; ±10VDC; 14 bitów
ST-3624	RSTi; moduł 4 wejść analogowych; napięciowy; 0-5VDC; 12 bitów
ST-3644	RSTi; moduł 4 wejść analogowych; napięciowy; 0-5VDC; 14 bitów
ST-3702	RSTi; moduł 2 wejść analogowych; RTD
ST-3704	RSTi; moduł 4 wejść analogowych; RTD; złacze RTD

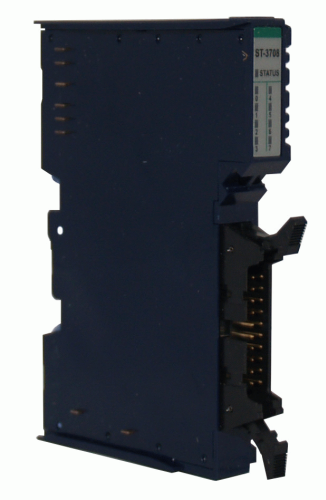

ST-3708	RSTi; moduł 8 wejść analogowych; RTD; złacze RTD
ST-3802	RSTi; moduł 2 wejść analogowych; termopara
ST-3804	RSTi; moduł 4 wejść analogowych; termopara; złącze termoparowe
ST-3808	RSTi; moduł 8 wejść analogowych; termopara; złącze termoparowe
ST-3814	RSTi; moduł 4 wejść analogowych; termopara; kontrola temp; wyjścia SSR
ST-3834	RSTi; moduł 4 wejść analogowych; termopara; kontrola temp; wyjścia prądowe
ST-3114	RSTi; moduł 4 wejść analogowych; prądowy; 0-20mA; 12 bitów

Moduły wyjść analogowych

Model	Opis
ST-3118	RSTi; moduł 8 wejść analogowych; prądowy; 0-20mA; 12 bitów
ST-4212	RSTi; moduł 2 wyjść analogowych; prądowy; 4-20mA; 12 bitów
ST-4214	RSTi; moduł 4 wyjść analogowych; prądowy; 4-20mA; 12 bitów
ST-4274	RSTi; moduł 4 wyjść analogowych; prądowy; 4-20mA; 12 bitów; sensor
ST-4422	RSTi; moduł 2 wyjść analogowych; napięciowy; 0-10VDC; 12 bitów
ST-4424	RSTi; moduł 4 wyjść analogowych; napięciowy; 0-10VDC; 12 bitów
ST-4474	RSTi; moduł 4 wyjść analogowych; napięciowy; 0-10VDC; 12 bitów; sensor
ST-4491	RSTi; moduł 1 wyjścia analogowego; napięciowy; 0-10VDC; 12 bitów; manual type
ST-4522	RSTi; moduł 2 wyjść analogowych; napięciowy; ±10VDC; 12 bitów
ST-4622	RSTi; moduł 2 wyjść analogowych; napięciowy; 0-5VDC; 12 bitów
ST-4911	RSTi; moduł 1 wyjścia analogowego; prądowy; 0-1A; 12 bitów
ST-4114	RSTi; moduł 4 wyjść analogowych; prądowy; 0-20mA; 12 bitów
ST-4112	RSTi; moduł 2 wyjść analogowych; prądowy; 0-20mA; 12 bitów

Moduły komunikacyjne

Model	Opis
ST-3714	RSTi; moduł PID; pojedyncza pętla; 4 kanały; RTD; kontrola temp; wyjście SSR
ST-3734	RSTi; moduł PID; pojedyncza pętla; 4 kanały; RTD; kontrola temp; wyjście prądowe
ST-5114	RSTi; moduł szybkich wejść; 4 kanałowy; 24VDC; 50kHz
ST-5112	RSTi; moduł szybkich wejść; 2 kanałowy; 24VDC; 100kHz
ST-5422	RSTi; moduł wyjść PWM; 2A/24VDC; 2 kanałowy; 2.5kHz
ST-5442	RSTi; moduł wyjść PWM; 0.5A/24VDC; 2 kanałowy; 2.5kHz
ST-5444	RSTi; moduł wyjść PWM; 0.5A/24VDC; 4 kanałowy; 2.5kHz
ST-5641	RSTi; moduł wyjść PTO; 0.5A/24VDC; 1 kanałowy; 20kHz
ST-5642	RSTi; moduł wyjść PTO; 0.5A/24VDC; 2 kanałowy; 20kHz
ST-5651	RSTi; moduł wyjść PTO; 0.5A/5VDC (RS422); 1 kanałowy; 20kHz
ST-5111	RSTi; moduł szybkich wejść; 1 kanałowy; 24VDC; 1.5MHz
ST-5101	RSTi; moduł szybkich wejść; 1 kanałowy; 5VDC; 1.5MHz

Moduły specjalne

Model	Opis
ST-3714	RSTi; moduł PID; pojedyncza pętla; 4 kanały; RTD; kontrola temp; wyjście SSR
ST-3734	RSTi; moduł PID; pojedyncza pętla; 4 kanały; RTD; kontrola temp; wyjście prądowe
ST-5114	RSTi; moduł szybkich wejść; 4 kanałowy; 24VDC; 50kHz
ST-5112	RSTi; moduł szybkich wejść; 2 kanałowy; 24VDC; 100kHz
ST-5422	RSTi; moduł wyjść PWM; 2A/24VDC; 2 kanałowy; 2.5kHz
ST-5442	RSTi; moduł wyjść PWM; 0.5A/24VDC; 2 kanałowy; 2.5kHz
ST-5444	RSTi; moduł wyjść PWM; 0.5A/24VDC; 4 kanałowy; 2.5kHz
ST-5641	RSTi; moduł wyjść PTO; 0.5A/24VDC; 1 kanałowy; 20kHz
ST-5642	RSTi; moduł wyjść PTO; 0.5A/24VDC; 2 kanałowy; 20kHz
ST-5651	RSTi; moduł wyjść PTO; 0.5A/5VDC (RS422); 1 kanałowy; 20kHz
ST-5111	RSTi; moduł szybkich wejść; 1 kanałowy; 24VDC; 1.5MHz
ST-5101	RSTi; moduł szybkich wejść; 1 kanałowy; 5VDC; 1.5MHz

Moduły zasilania

Model	Opis
ST-7111	RSTi; moduł zasilacza 5VDC
ST-7118	RSTi; moduł do rozprowadzenia zasilania 24VDC; 10A; 8 punktowy
ST-7188	RSTi; moduł do rozprowadzenia zasilania 24VDC i 0VDC; 10A; 4 punktowy
ST-7408	RSTi; moduł do podłaczenia ekranu; diagnostyka LED
ST-7508	RSTi; moduł do podłaczenia masy 0VDC; diagnostyka LED
ST-7511	RSTi; moduł zasilacza 5VDC; diagnostyka LED
ST-7518	RSTi; moduł dystrybucji zasilania; 10A; diagnostyka LED
ST-7588	RSTi; moduł do rozprowadzenia zasilania 24VDC i 0VDC; 10A; diagnostyka LED
ST-7108	RSTi; moduł podłączenia masy 0VDC; 10A; 8 punktowy
ST-7008	RSTi; moduł dystrybucji zasilania; 10A; 8 punktowy

Akcesoria

Model	Opis
ST-8241	RSTi; listwa przyłaczeniowa do sygnałów I/O; 9 sztuk
ST-8371	RSTi; etykieta z numerem modułu; 100 sztuk
ST-8372	RSTi; pusta etykieta modułu; 100 sztuk
ST-7641	RSTi; moduł izolatora napięcia zasilającego
ST-8121	RSTi; zaślepka końcowa węzła wejść-wyjść

Zobacz pełną dokumentację

Wybrane pliki techniczne

Wybrane artykuły bazy wiedzy

Baza wiedzy

Zobacz wszystkie artykuły bazy wiedzy »

Wybrane produkty ze sklepu internetowego

Wróć do początku strony

Zaloguj się, by zobaczyć niższe ceny. Dla nowych kont potrzebujemy 24h na przydzielenie rabatu.

	Cena netto
Interfejs komunikacyjny ProfiNet do budowania węzła oddalonych wejść-wyjść Kod produktu: STXPNS001 Zobacz w sklepie »	3 010 PLN	Zobacz w sklepie
Interfejs komunikacyjny Profibus DP do budowania węzła oddalonych wejść-wyjść Kod produktu: STXPBS001 Zobacz w sklepie »	2 300 PLN	Zobacz w sklepie
Interfejs komunikacyjny Modbus TCP do budowania węzła oddalonych wejść-wyjść Kod produktu: STXMBE001 Zobacz w sklepie »	2 940 PLN	Zobacz w sklepie
Interfejs komunikacyjny DeviceNet do budowania węzła oddalonych wejść-wyjść Kod produktu: STXDNS001 Zobacz w sklepie »	2 050 PLN	Zobacz w sklepie
Interfejs komunikacyjny Modbus RTU RS485 do budowania węzła oddalonych wejść-wyjść Kod produktu: STXMBS002 Zobacz w sklepie »	2 490 PLN	Zobacz w sklepie

Przejdź do sklepu by zobaczyć pozostałe produkty w tej kategorii »

Kontakt Przejdź do kontaktu »

Zostaw wiadomość lub zadaj pytanie – odpowiemy niezwłocznie.

Wsparcie handlowe

12 428 63 00
sprzedaz@astor.com.pl

Wsparcie techniczne

12 424 00 88
support@astor.com.pl

Formularz kontaktowy

Napisz do nas - odpowiemy w ciągu 24h

Kontakt

Potrzebujesz pomocy? Skontaktuj się z nami. Odpowiemy na wszystkie Twoje pytania.

Wsparcie handlowe

12 424 00 60
sprzedaz@astor.com.pl

Wsparcie techniczne

Dodaj zgłoszenie serwisowe
12 424 00 88 (8⁰⁰-16⁰⁰)
support@astor.com.pl

Szkolenia

Szkolenie z konfiguracji i programowania systemu PAC Productivity Suite (PPS) oraz zaawansowane bloki funkcyjne

Szkolenie z programowania kontrolerów PACSystems RX3i dla Integratorów Systemów

Szkolenie z konfigurowania i diagnostyki sterowników PLC i kontrolerów PAC dla Służb Utrzymania Ruchu

Zobacz wszystkie szkolenia »

Case studies

MPWiK w Lesznie - Kompleksowa automatyzacja produkcji wody pitnej

Zobacz szczegóły »

Uniwersytet Zielonogórski - edukacyjna zrobotyzowana linia produkcyjna

Zobacz szczegóły »

Politechnika Łódzka - laboratorium zintegrowanego sterowania

Zobacz szczegóły »

Zobacz wszystkie case studies »

Współpracujemy z:

O ASTOR

Firma ASTOR od 30 lat wspiera podnoszenie efektywności procesów w przemyśle, produkcji oraz infrastrukturze dostarczając komponenty automatyki przemysłowej, robotyki, systemy IT oraz wiedzę biznesową i techniczną. Kierunek wspierania rozwoju i transformacji naszych Klientów wyznacza Przemysł 4.0. W naszym portfolio znajdują się systemy sterowania Emerson Industrial Automation&Control (dawniej GE Intelligent Platforms, GE Fanuc), Horner APG oraz Astraada One, oprogramowanie przemysłowe AVEVA (dawniej Wonderware), roboty przemysłowe Kawasaki i Epson, produkty do bezprzewodowej transmisji danych SATEL Oy i Astraada, a także falowniki, panele HMI i urządzenia sieciowe Astraada. Oferujemy usługi doradcze w ramach ASTOR Consulting i szkolenia w ramach Akademii ASTOR.

Układy wejść/wyjść « Wróć do listy produktów
