Modułowy sterownik PLC do średnich i dużych systemów sterowania wymagających elastycznej rozbudowy, szybkiego działania.
Informujemy, że z dniem 1.07.2017 sterowniki serii 90-30 zostały wycofane z oferty i zastąpione serią PACSystems RX3i

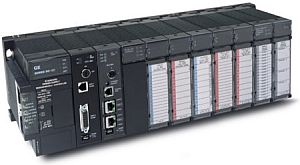

Sterowniki programowalne serii 90-30 to modułowe rozwiązania firmy GE Intelligent Platforms przeznaczone do sterowania średnimi i dużymi instalacjami automatyki, w których przeważa obsługa sygnałów dyskretnych nad analogowymi. Znajdują one zastosowanie zarówno przy automatyzacji pojedynczych instalacji, jak i dużych, kompletnych procesów produkcyjnych o charakterze rozproszonym. Seria ta charakteryzuje się prostym i szybkim programowaniem oraz obsługą co obniża koszty posiadania, serwisu i eksploatacji systemu.
|
Elementem składowym każdego systemu sterowania budowanego w oparciu o serię 90-30 jest kaseta montażowa, jednostka centralna, zasilacz oraz moduły I/O. W celu idealnego dopasowania do potrzeb każdej instalacji w ramach serii 90-30 dostępnych jest kilka kaset montażowych w tym modele z wbudowaną jednostką centralną. Bardzo rozbudowa jest oferta modułów I/O oraz modułów komunikacyjnych pozwalających na pracę sterowników 90-30 w praktycznie wszystkich sieciach spotykanych w aplikacjach przemysłowych. |
|
Do dyspozycji użytkownika dostępnych jest 12 różnych modeli jednostek centralnych, które oprócz możliwości komunikacyjnych i ilości pamięci przeznaczonej na program różnią się od siebie ilością obsługiwanych modułów I/O oraz samą konstrukcją. Dla najmniej wymagających systemów CPU może być wbudowane w kasetę montażową redukując tym samym koszty ponoszone na zakup sprzętu. Dla wymagających aplikacji można wykorzystać jednostki centralne wyposażone w koprocesor arytmetyczny, pozwalający na wykonywanie operacji logicznych z prędkością 0.15 ms/kB. Są to jedne z najwydajniejszych jednostek sterujących dostępnych na rynku automatyki.
W systemach sterowania do średnich i dużych aplikacji możliwości komunikacyjne są bardzo istotne. Budowa i funkcjonalność systemu 90-30 pozwala na stosowanie kilku modułów komunikacyjnych jednocześnie dając możliwość wymiany danych z systemami innych dostawców.

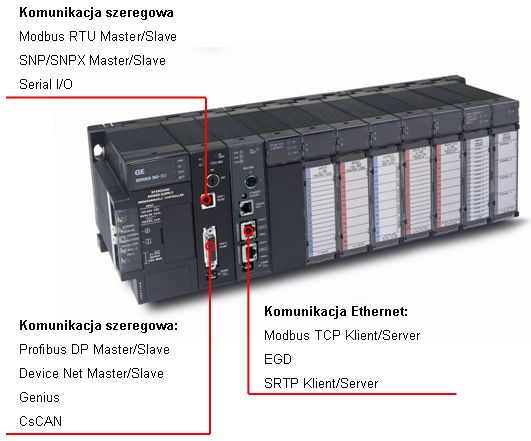

Dostępne w ramach serii jednostki centrale mogą być wyposażone w różne interfejsy komunikacyjne. Do standardowego wyposażenia wszystkich jednostek należy port RS485 wyprowadzony na zasilaczu obsługujący protokół Modbus RTU, SNP, SNPX i Serial I/O. W jednostkach centralnych nie wbudowanych w kastę montażową może być zintegrowany port szeregowy RS232, RS485, Profibus DP Master, Profibus DP Slave lub Ethernet. Port Ethernet wbudowany w CPU oprócz gwarancji szybkiej transmisji, pozwala na zbudowanie jednolitej platformy do wymiany danych w całej infrastrukturze, począwszy od warstwy sprzętowej, na systemach nadzorczych i planujących produkcję skończywszy.

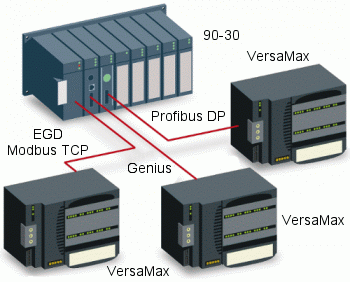

W ofercie 90-30 dostępnych jest kilka opcjonalnych modułów komunikacyjnych a modułowa budowa systemu pozwala na jednoczesne stosowanie kilku z nich. Przy ich pomocy sterownik 90-30 może pracować w sieci Genius, DeviceNet, Profibus DP, CsCAN oraz w sieciach szeregowych z interfejsem RS232 lub RS485.

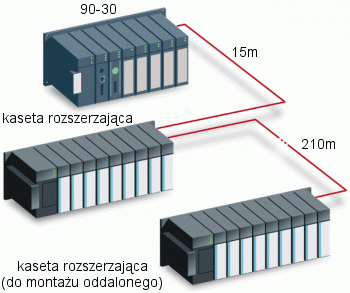

Systemy sterowania zbudowane w oparciu o sterowniki serii 90-30 mogą wykorzystywać kasety montażowe obsługujące 5 lub 10 modułów. Jeśli jest to niewystarczające, do systemu można dołączyć kolejnych 7 kaset, które w zależności od wersji pozwalają na rozbudowę układu w sposób lokalny lub rozproszony. Wśród 60 różnych modułów, oprócz kart obsługujących sygnały dyskretne i analogowe, znajdują się moduły komunikacyjne oraz moduły specjalizowane do sterowania serwonapędami.
|
|
|
||
|---|---|---|---|---|
| CPU311 | CPU313 | CPU323 | ||
| Obsługa I/O | ||||
| Wejścia dyskretne | 160 | 320 | ||
| Wyjścia dyskretne | 160 | 320 | ||
| Wejścia analogowe | 64 | |||
| Wyjścia analogowe | 32 | |||
| Liczba modułów I/O | 5 | 10 | ||
| Komunikacja | ||||
| Wbudowane porty szeregowe | RS485 | |||
| SNP(SNPX) Master/Slave | nie/tak | |||
| Modbus RTU Master/Slave | opcja/opcja | |||
| Serial I/O | nie | |||
| SRTP | opcja | |||
| Modbus TCP Client/Server | opcja/opcja | |||
| Web-Server | nie | |||
| EGD | nie | |||
| Opcjonalne moduły | Profibus DP Slave, Ethernet, Genius | Profibus DP Master/Slave, Ethernet, Genius | ||
| Sterownik | ||||
| Napięcie zasilania | 24 VDC lub 230 VAC | |||
| Częstotliwość zegara systemowego | 10 MHz | |||
| Pamięć programu | 6kB | 12 kB | 12 kB | |
| Liczba rejestrów | 512 słów | 1024 słów | 1024 słów | |
| Szybkość | 1.8 ms/kB | 0.6 ms/kB | 0.6 ms/kB | |
| Obsługa RTC/PID | nie/tak | |||
| Operacje zmiennoprzecinkowe | nie | |||
| Programowanie on-line | nie | |||
| Języki programowania | LD, IL | |||
| Rozbudowa | nie | |||
| Oprogramowanie narzędziowe | Proficy Machine Edition - licencja Standard | |||
|
|
|
|
|
|
|
| CPU350 | CPU360 | CPU363 | CPU366 (CPU367) | CPU372 PLUS | CPU374 PLUS | |
| Obsługa I/O | ||||||
| Wejścia dyskretne | 2048 | |||||
| Wyjścia dyskretne | 2048 | |||||
| Wejścia analogowe | 2048 | 32640 (konf.) | ||||
| Wyjścia analogowe | 512 | 32640 (konf.) | ||||
| Liczba modułów I/O | 79 | |||||
| Komunikacja | ||||||
| Wbudowane porty szeregowe | RS485 | RS485 | RS232, RS485 | Profibus DP Master (Slave) | RS485, 2x Ethernet | RS485, 2x Ethernet |
| SNP(SNPX) Master/Slave | nie/tak | tak/tak | nie/tak | |||
| Modbus RTU Master/Slave | opcja/opcja | opcja/tak | opcja/opcja | |||
| Serial I/O | nie | tak | nie | |||
| SRTP | opcja | tak | ||||
| Modbus TCP Client/Server | opcja/opcja | tak/tak | ||||
| Web-Server | nie | tak | ||||
| EGD | nie | tak | ||||
| Opcjonalne moduły | Profibus DP Master/Slave, Ethernet, Genius | |||||
| Sterownik | ||||||
| Napięcie zasilania | 24 VDC lub 230 VAC | |||||
| Częstotliwość zegara systemowego | 25 MHz | 133 MHz | ||||
| Pamięć programu | 74 kB | 240 kB | 120 kB | 240 kB | ||
| Liczba rejestrów | 9999 słów | 32640 słów | ||||
| Szybkość | 0.22 ms/kB | 0.15 ms/kB | ||||
| Obsługa RTC/PID | tak/tak | |||||
| Operacje zmiennoprzecinkowe | tak | |||||
| Programowanie on-line | tak | |||||
| Języki programowania | LD, IL | |||||
| Rozbudowa | lokalna (IC693CHS392, IC693CHS398) lub oddalona (IC693CHS393, IC693CHS399) | |||||
| Oprogramowanie narzędziowe | Proficy Machine Edition - licencja Standard | |||||
