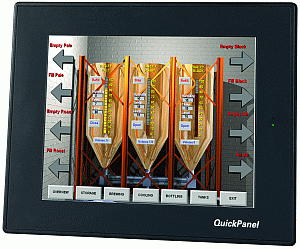

Integralną częścią instalacji automatyki są panele operatorskie serii QuickPanel CE. Rozwiązania te z uwagi na swoje możliwości przeznaczone są do obsługi zarówno prostych maszyn, jak i do sterowania i wizualizacji w rozproszonych systemach automatyki, pełniąc rolę węzłów sieci. Oprócz dostępu do bieżących danych produkcyjnych panele wykorzystywane są również do obsługi stanów alarmowych, generowania raportów i rejestrowania danych produkcyjnych. Bardzo bogata lista obsługiwanych standardów komunikacyjnych sprawia, że mogą być stosowane w systemach sterowania pochodzących od różnych dostawców automatyki.
|
Standardowym wyposażeniem wszystkich paneli jest dotykowa matryca TFT, obsługująca do 32000 kolorów, a ekran operatorski może mieć przekątną od 6” do 15”. W zależności od wersji panelu dostępne są: dwa niezależne porty szeregowe, Ethernet oraz USB. Szybką i niezawodną pracę w każdej sytuacje gwarantuje 64MB pamięci RAM (z możliwością rozbudowy do 128MB). Urządzenia QuickPanel dostępne są w dwóch wersjach. Pierwsza to panel operatorski View, którego zadaniem jest wizualizacja pracy obiektu, zadawanie i odczyt parametrów, obsługa pojawiających się stanów alarmowych oraz komunikacja z innymi urządzeniami. Druga to panel typu Control, mający dodatkowo możliwość lokalnego wykonywania algorytmu sterującego. Obsługa funkcji terminalowych W dużych instalacjach, gdzie w celu łatwiejszego zarządzania i obsługi aplikacje są przygotowywane i uruchamiane na serwerze, a od paneli operatorskich wymaga się jedynie możliwości odwołania do aplikacji, możemy wykorzystać usługę klienta terminalowego wbudowaną w QuickPanel. W takim trybie na panelu nie działa żadna aplikacja wizualizacyjna, a panel pracuje jako klient terminalowy. |
|
Oprogramowanie Proficy Machine Edition, pozwala na konfigurację i programowanie zarówno paneli operatorskich (moduł View), jak i sterowników PLC oraz kontrolerów PACSystems (moduł Logic Developer) firmy GE Intelligent Platforms, co stanowi bardzo znaczące ułatwienie dla inżynierów projektujących rozbudowane systemy sterowania.
Jedną z najważniejszych możliwości QuickPanel CE jest udostępnianie ekranów operatorskich w sieci Interent. Wbudowany WebServer umożliwia publikację wybranych elementów aplikacji (ekranów, raportów), dzięki czemu obsługa panelu i całego systemu jest możliwa z dowolnego miejsca poprzez przeglądarkę www.
Panele QuickPanel CE charakteryzują się bogatymi możliwościami komunikacyjnymi: posiadają szereg dedykowanych driverów (GE Intelligent Platforms, Allen Bradley, Siemens i innych) oraz wbudowany port Ethernetowy i porty szeregowe (RS232, RS485). Istnieje również możliwość rozbudowy paneli o dodatkowe specjalistyczne karty komunikacyjne, np. dla sieci Profibus, DeviceNet i Genius. Zgodność ze standardem OPC sprawia, że doskonale sprawdzają się jako element rozproszonych systemów sterowania, potrafiąc efektywnie integrować różne platformy i urządzenia, oraz przesyłać zebrane informacje do systemów SCADA.
W dużych aplikacjach sterujących, gdzie w jednej sieci pracuje kilkanaście paneli, bardzo przydatna jest funkcjonalność OPC Alarms&Events. Pozwala ona na obsługę zdarzeń i alarmów (zatwierdzanie, kasowanie, akceptowanie) zarówno w samym panelu, jaki i na innej stacji systemu SCADA. Raz zdefiniowane w QuickPanelu alarmy są propagowane do wszystkich klientów OPC A&E, zapewniając ich obsługę z dowolnego miejsca oraz spójność danych.
Odpowiednia konfiguracja panelu umożliwia przesyłanie informacji procesowych do przemysłowej bazy danych Proficy Historian, przy jednoczesnym wykorzystaniu mechanizmu Store & Forward, odpowiedzialnego za lokalne składowanie danych w przypadku wykrycia problemów z komunikacją do bazy. W momencie przywrócenia komunikacji dane w sposób automatyczny zostają przesyłane w odpowiednie miejsca archiwum.
|
QuickPanel CE to rozwiązanie, które pod względem prostoty tworzenia aplikacji, obsługi alarmów czy generowania raportów niewiele ustępuje oprogramowaniu wizualizacyjnemu. Dodatkowe zalety wynikające z ich budowy, a więc niewielkie rozmiary, czytelny - dotykowy ekran operatorski czy wysoka odporność i niezawodność, powodują że rozwiązania te coraz częściej stosowane są jako stacje wizualizacyjne w systemach SCADA. |
|
|
|||||
|---|---|---|---|---|---|
| VGI06SKD | VGI06STD | VGL06CTD | VGI08CTD | VGF08CTD | |
| Rozmiar ekranu | 5,7" | 5,7" | 5,7" | 8,5" | 8,5" |
| Rozdzielczość | 320x240 | 320x240 | 320x240 | 800x600 | 800x600 |
| Ilość kolorów | 32000 | 32000 | 32000 | 32000 | 32000 |
| Typ matrycy | STN | STN | TFT | TFT | TFT |
| Klawiatura | TAK | NIE | NIE | NIE | NIE |
| Pamięć RAM | 32 MB rozszerzalna do 96 MB | 64 MB rozszerzalna do 128 MB | |||
| Pamięć Flash | 32 MB | 64 MB | |||
| Porty szeregowe | RS232/485 | RS232/485 | RS232/485, RS232 | RS232/485 | RS232/485, RS232 |
| Porty Ethernet | 10/100 MB/s | ||||
| Porty USB | NIE | NIE | TAK | NIE | TAK |
| Karty pamięci | TAK CF Card II | ||||
| Udostępnianie aplikacji przez internet | TAK WEB Server | ||||
| Klient terminalowy | NIE | NIE | TAK | NIE | TAK |
| Temperatura pracy | 0 ÷ 50°C | ||||
| Wilgotność pracy | 0 ÷ 95% | ||||
| Oprogramowanie narzędziowe | Proficy Machine Edition - licencja View | ||||
|
||||
|---|---|---|---|---|
| VGI12MTD | VGI12CTD | VGF12CTD | VGF15CTD | |
| Rozmiar ekranu | 12,1" | 12,1" | 12,1" | 15" |
| Rozdzielczość | 800x600 | 800x600 | 800x600 | 1024x768 |
| Ilość kolorów | 256 | 32000 | ||
| Typ matrycy | Odcienie szarości | TFT | TFT | TFT |
| Pamięć RAM | 32 MB rozszerzalna do 96 MB | 64 MB rozszerzalna do 128 MB | ||
| Pamięć Flash | 32 MB | 64 MB | ||
| Porty szeregowe | RS232/485 | RS232/485, RS232 | ||
| Porty Ethernet | 10/100 MB/s | 2x 10/100 MB/s | ||
| Porty USB | NIE | TAK | ||
| Karty pamięci | TAK CF Card II | |||
| Udostępnianie aplikacji przez internet | TAK WEB Server | |||
| Klient terminalowy | NIE | TAK | ||
| Temperatura pracy | 0 ÷ 50°C | |||
| Wilgotność pracy | 0 ÷ 95% | |||
| Oprogramowanie narzędziowe | Proficy Machine Edition - licencja View | |||
|
|||||
|---|---|---|---|---|---|
| CGL06CTD | CGL06MTD | CGF08CTD | CGF12CTD | CGF15CTD | |
| Rozmiar ekranu | 5,7" | 5,7" | 8,5" | 12,1" | 15" |
| Rozdzielczość | 320x240 | 320x240 | 800x600 | 800x600 | 1024x768 |
| Ilość kolorów | 32000 | 16 kolorów | 32000 | 32000 | 16000 |
| Typ matrycy | TFT | Odcienie szarości | TFT | TFT | TFT |
| Pamięć RAM | 32 MB rozszerzalna do 96 MB | 64 MB rozszerzalna do 128 MB | |||
| Pamięć Flash | 32 MB | 64 MB | |||
| Porty szeregowe | RS232/485, RS232 | ||||
| Porty Ethernet | 10/100 MB/s | 2x 10/100 MB/s | |||
| Porty USB | TAK | ||||
| Karty pamięci | TAK CF Card II | ||||
| Udostępnianie aplikacji przez internet | TAK WEB Server | ||||
| Temperatura pracy | 0 ÷ 50°C | ||||
| Wilgotność pracy | 0 ÷ 95% | ||||
| Oprogramowanie narzędziowe | Proficy Machine Edition - licencja View Control | ||||
