Kompaktowe sterowniki PLC dla małych i średnich systemów sterowania wymagających obsługi do 300 sygnałów oraz prostych układów napędowych.
Seria VersaMax Micro to rodzina sterowników Emerson Industrial Automation&Controls składająca się z 26 różnych modeli przeznaczonych do zastosowań w małej i średniej wielkości systemach sterowania, wymagających komunikacji z innymi układami automatyki oraz obsługujących od kilkunastu do kilkuset sygnałów I/O. Zwarta budowa, duża funkcjonalność oraz łatwość obsługi spowodowały, że sterowniki tej rodziny znajdują szerokie zastosowanie jako elementy składowe prostych maszyn oraz rozproszonych systemów sterowania.
VersaMax Micro może być wyposażony w opcjonalny moduł do komunikacji w sieci Ethernet w protokole Modbus TCP Client/Server oraz SRTP. Komunikacja szeregowa realizowana jest w oparciu o wbudowany port RS232 i protokoły Modbus RTU Master/Slsve, SNP(x) Slave oraz ASCII.
VersaMax Micro może być rozbudowany o 4 dodatkowe moduły rozszerzeń, pozwalając na obsługę maksymalnie 320 sygnałów I/O w ramach jednego systemu.

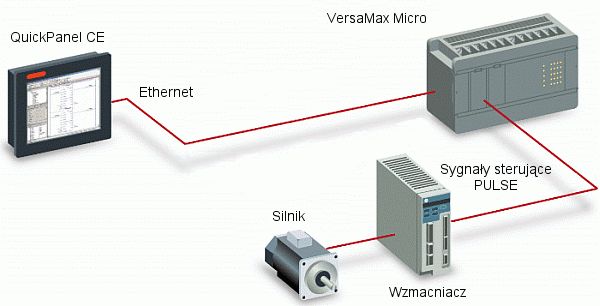

Wbudowana obsługa sygnałów HSC (100kHz) i PWM (65kHz) oraz 32-bitowe liczniki pozwalają na obsługę silników krokowych. W aplikacjach wymagających większej dokładności i szybkości działania można zastosować do 4 serwonapędów VersaMotion.
20-, 40- i 64-punktowe sterowniki VersaMax Micro PLUS wyposażone są w 48 kB pamięci RAM i Flash, co pozwala na budowanie programów sterujących składających się z kilku tysięcy szczebli. Programowanie realizowane jest z Machine Edition Lite lub Professional Suite, a program do sterowników może być wgrywany na ruchu.
Wszystkie sterowniki PLC VersaMax Micro posiadają wbudowaną pamięć RAM oraz FLASH. W sterownikach Micro Plus dostępnych jest 48kB pamięci przeznaczonej na program sterujący, co pozwala na pisanie rozbudowanych i zaawansowanych aplikacji. Uaktualnienie programu sterującego oraz konfiguracja sterownika VersaMax Micro Plus jest możliwe bez konieczności przerywania jego pracy. Jest to szczególnie istotne w systemach, gdzie głównie z uwagi na charakter prowadzonego procesu nie dopuszcza się do zatrzymania pracy sterownika.
Sterowniki VersaMax Micro mogą zostać rozbudowane o 4 dodatkowe moduły rozszerzeń, obsługujące sygnały dyskretne oraz analogowe. Expandery w zależności od modelu mają konfigurowalne kanały pomiarowe (prąd, napięcie) oraz 12-bitowe przetworniki sygnałów. Mogą również obsługiwać sygnały pochodzące z termopar oraz czujników rezystancyjnych.
Wbudowana w sterowniki VersaMax Micro obsługa czterech liczników o rozdzielczości 32 bity, oprócz łatwiejszego programowania, daje przede wszystkim większą precyzję przy obsłudze układów napędowych oraz zaawansowanych czujników impulsowych. Do wejść sterownika można podłączyć sygnały HSC o częstotliwości do 100kHz, oraz sterować falą o częstotliwości do 65 kHz przy obsłudze PWM.
Konstrukcja sterowników VersaMax Micro pozwala na szybkie odłączenie terminali przyłączeniowych bez potrzeby odkręcania kabli sygnałowych, co w połączeniu z montażem na szynie DIN znacząco ułatwia i przyspiesza serwis urządzenia. VersaMax Micro Plus mogą zostać ponadto wyposażone w opcjonalny moduł pamięci Flash, który pozwala na podmianę programów sterujących bez konieczności użycia komputera z oprogramowaniem narzędziowym. Dzięki temu aktualizacja algorytmów sterowania w systemach i maszynach oszczędza czas i koszty ponoszone na wyjazdy serwisowe.

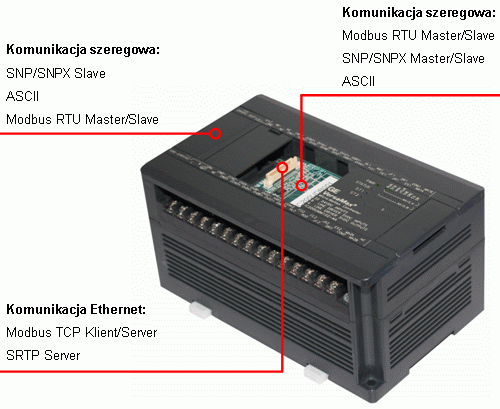

Sterowniki 23 i 28 punktowe serii VersaMax Micro posiadają dwa, wbudowane porty komunikacyjne: RS232 oraz RS485. Modele VersaMax Micro Plus 20, 40 i 64 punktowe wyposażone są również w dwa porty komunikacyjne z ta różnicą, że jeden z nich jest wymienny i pozwala na obsługę modułu Ethernet, RS232, RS485 lub USB. Dzięki takiej budowie, urządzenie jest bardziej elastyczne z punktu widzenia dopasowane do indywidualnych potrzeb każdego klienta.

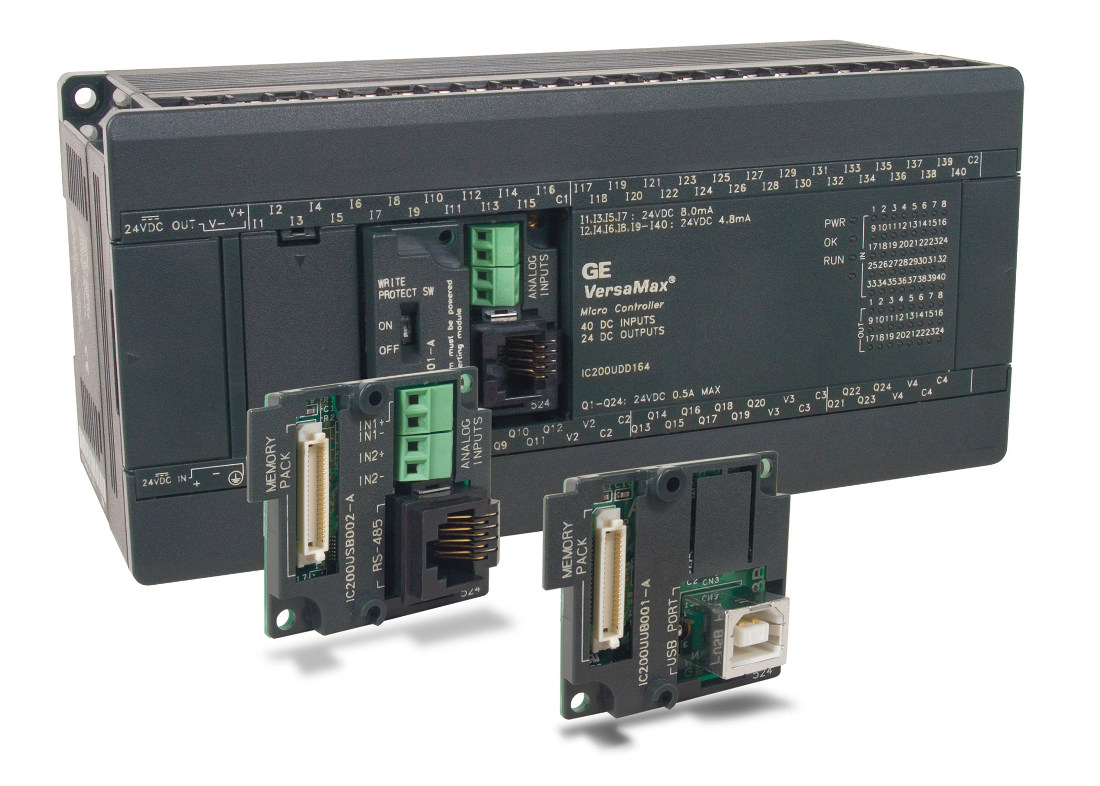

W sterownikach VersaMax Micro Plus możliwe jest zainstalowanie opcjonalnego modułu pamięci Flash. Przy jego pomocy możliwe jest przenoszenie oraz aktualizacja programu sterującego bez konieczności użycia komputera PC. Moduł Flash ma też tą zaletę, ze program będzie pamiętany nawet gdy od sterownika zostanie odłączone napięcie zasilania.
| Porty szeregowe | Obsługiwane protokoły |
|---|---|
|
|

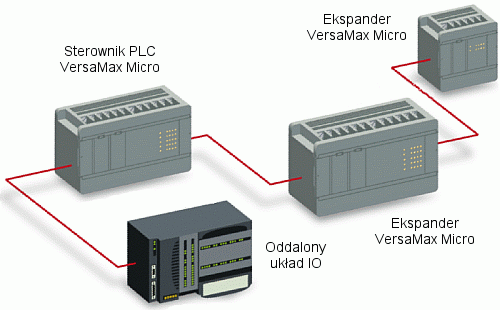

Jeżeli dostępna w sterowniku ilość wbudowanych kanałów nie wystarcza do pełnej obsługi instalacji, VersaMax Micro może zostać rozbudowany o cztery dodatkowe moduły rozszerzeń. Dostępne są 34 różne expandery, które pozwalają rozbudować sterownik do 320 sygnałów obiektowych. Dzięki temu możliwe jest idealne dopasowanie rozwiązania do potrzeb aplikacji i użytkownika.
Sterowniki które mają możliwość obsługi opcjonalnego portu komunikacyjnego Ethernet mogą dodatkowo zbierać dane z oddalonych układów I/O na przykład VersaMax I/O. Komunikacja w tym przypadku realizowana jest przy pomocy protokołu Modbus TCP.
Wyposażenie sterowników VersaMax Micro w dwa niezależne porty komunikacyjne sprawia, że integracja w jeden spójny system kilku rozwiązań automatyki pochodzących od różnych producentów nie stanowi problemu. Micro mogą wymieniać dane w protokole Modbus RTU, Modbus TCP, SNP/SNPX oraz SRTP i ACSII. Sterowanie serwonapędami możliwe jest z poziomu jednostek 20, 40 i 64 punktowych z wyjściami tranzystorowymi.
|
|||||
|---|---|---|---|---|---|
| UDR001 | NDR002 | UDR003 | UDD104 | UAA003 | |
| Obsługa I/O | |||||
| Wejścia dyskretne | 8 (24 VDC) | 8 (24 VDC) | 8 (12 VDC) | 8 (24 VDC) | 8 (120 VAC) |
| Wyjścia dyskretne | 6 przekaź. | 6 przekaź. | 6 przekaź. | 6 (24 VDC) | 6 (120 VAC) |
| Wejścia analogowe | brak | ||||
| Wyjścia analogowe | brak | ||||
| Rozdzielczość przetwornika | brak | ||||
| Maks. liczba expanderów | 4 | ||||
| Maks. liczba I/O | 126 | ||||
| Komunikacja | |||||
| Wbudowane porty szeregowe | RS232 | ||||
| SNP/SNPX Slave | tak | ||||
| SNP/SNPX Master | nie | ||||
| Modbus RTU Slave | tak | ||||
| Modbus RTU Master | nie | ||||
| Serial I/O | tak | ||||
| Opcjonalne moduły | brak | ||||
| Sterownik | |||||
| Napięcie zasilania | 230 VAC | 24 VDC | 12 VDC | 24 VDC | 230 VAC |
| Pamięć programu | 18 kB | ||||
| Liczba rejestrów | 256 słów | ||||
| Szybkość | 1.3 ms/kB | ||||
| Obsługa RTC/PID | nie/tak | ||||
| Operacje zmiennoprzecinkowe | tak | ||||
| Programowanie on-line | nie | ||||
| Języki programowania | LD, IL | ||||
| Szybki licznik | 4x HSC, 10 kHz | ||||
| Wyjście PWM/PTO | brak | brak | brak | 1x PWM, 5 kHz | brak |
| Wymiary [mm] | 90 x 95 x 76 | ||||
| Waga [g] | 380 | 300 | 300 | 280 | 380 |
| Oprogramowanie narzędziowe | Machine Edition - licencja Lite/Professional Suite | ||||
| Sterowniki 20 punktowe |
|
||||
|---|---|---|---|---|---|
| UDD020 | UDD220 | UDR020 | UDR120 | ||
| Obsługa I/O | |||||
| Wejścia dyskretne | 12 (24 VDC) | 12 (24 VDC) | 12 (24 VDC) | 12 (24 VDC) | |
| Wyjścia dyskretne | 8 (24 VDC, ESCP) | 8 (24 VDC, ESCP) | 8 przekaź. | 8 (24 VDC) | |
| Wejścia analogowe | brak | ||||
| Wyjścia analogowe | brak | ||||
| Rozdzielczość przetwornika | brak | ||||
| Maks. liczba expanderów | 4 | ||||
| Maks. liczba I/O | 276 | ||||
| Komunikacja | |||||
| Wbudowane porty szeregowe | RS232 | ||||
| SNP(SNPX) Master/Slave | opcja/tak | ||||
| Modbus RTU Master/Slave | tak/tak | ||||
| SRTP Server | opcja | ||||
| Modbus TCP Client/Server | opcja/opcja | ||||
| Serial I/O | tak | ||||
| Opcjonalne moduły | RS232, RS485, Ethernet, USB | ||||
| Sterownik | |||||
| Napięcie zasilania | 24 VDC | 24 VDC | 24 VDC | 230 VAC | |
| Pamięć programu | 48 kB | ||||
| Liczba rejestrów | 32640 słów | ||||
| Szybkość | 1.7 ms/kB | ||||
| Obsługa RTC/PID | tak/tak | ||||
| Operacje zmiennoprzecinkowe | tak | ||||
| Programowanie on-line | tak | ||||
| Języki programowania | LD, IL | ||||
| Szybki licznik | 4x HSC, 100 kHz | ||||
| Wyjście PWM/PTO | 1x PWM, 65 kHz | 1x PWM, 65 kHz | brak | brak | |
| Wymiary [mm] | 90 x 150 x 76 | ||||
| Waga [g] | 600 | 600 | 600 | 600 | |
| Oprogramowanie narzędziowe | Machine Edition - licencja Lite/Professional Suite | ||||
|
|||||
|---|---|---|---|---|---|
| UAL004 | UAL005 | UAL006 | |||
| Obsługa I/O | |||||
| Wejścia dyskretne | 13 (12 VDC) | 13 (24 VDC) | 13 (24 VDC) | ||
| Wyjścia dyskretne | 10 przekaź. | 1 (24 VDC), 9 przekaź. | 1 (24 VDC), 9 przekaź. | ||
| Wejścia analogowe | 2 (V, mA) | ||||
| Wyjścia analogowe | 1 (V, mA) | ||||
| Rozdzielczość przetwornika | 12 bitów | ||||
| Maks. liczba expanderów | 4 | ||||
| Maks. liczba I/O | 140 | ||||
| Komunikacja | |||||
| Wbudowane porty szeregowe | RS232, RS485 | ||||
| SNP/SNPX Slave | tak | ||||
| SNP/SNPX Master | tak | ||||
| Modbus RTU Slave | tak | ||||
| Modbus RTU Master | tak | ||||
| Serial I/O | tak | ||||
| Opcjonalne moduły | brak | ||||
| Sterownik | |||||
| Napięcie zasilania | 12 VDC | 24 VDC | 230 VAC | ||
| Pamięć programu | 18 kB | ||||
| Liczba rejestrów | 2048 słów | ||||
| Szybkość | 1.1 ms/kB | ||||
| Obsługa RTC/PID | tak/tak | ||||
| Operacje zmiennoprzecinkowe | tak | ||||
| Programowanie on-line | nie | ||||
| Języki programowania | LD, IL | ||||
| Szybki licznik | 4x HSC, 10 kHz | ||||
| Wyjście PWM/PTO | brak | 1x PWM, 5 kHz | 1x PWM, 5 kHz | ||
| Wymiary [mm] | 90 x 150 x 76 | ||||
| Waga [g] | 600 | 600 | 600 | ||
| Oprogramowanie narzędziowe | Machine Edition - licencja Lite/Professional Suite | ||||
|
|
|||||||
|---|---|---|---|---|---|---|---|
| UDR005 | UDR006 | UDR010 | UDD110 | UDD120 | UDD212 | UAA007 | |
| Obsługa I/O | |||||||
| Wejścia dyskretne | 16 (24 VDC) |
16 (12 VDC) |
16 (24 VDC) |
16 (24 VDC) |
16 (24 VDC) |
16 (12 VDC) |
16 (120 VAC) |
| Wyjścia dyskretne | 1 (24 VDC), 11 przekaź. |
12 przekaź. |
1 (24 VDC), 11 przekaź. |
12 (24 VDC) |
12 (24 VDC, ESCP) | 12 (24 VDC) |
12 (120 VAC) |
| Wejścia analogowe | brak | ||||||
| Wyjścia analogowe | brak | ||||||
| Rozdzielczość przetwornika | brak | ||||||
| Maks. liczba expanderów | 4 | ||||||
| Maks. liczba I/O | 140 | ||||||
| Komunikacja | |||||||
| Wbudowane porty szeregowe | RS232, RS485 | ||||||
| SNP/SNPX Slave | tak | ||||||
| SNP/SNPX Master | tak | ||||||
| Modbus RTU Slave | tak | ||||||
| Modbus RTU Master | tak | ||||||
| Serial I/O | tak | ||||||
| Opcjonalne moduły | brak | ||||||
| Sterownik | |||||||
| Napięcie zasilania | 230 VAC | 12 VDC | 24 VDC | 24 VDC | 12 VDC | 12 VDC | 230 VAC |
| Pamięć programu | 18 kB | ||||||
| Liczba rejestrów | 2048 słów | ||||||
| Szybkość | 1.1 ms/kB | ||||||
| Obsługa RTC/PID | tak/tak | ||||||
| Operacje zmiennoprzecinkowe | tak | ||||||
| Programowanie on-line | nie | ||||||
| Języki programowania | LD, IL | ||||||
| Szybki licznik | 4x HSC, 10 kHz | ||||||
| Wyjście PWM/PTO | 1x PWM, 5 kHz | brak | 1x PWM, 5 kHz | 1x PWM, 5 kHz | 1x PWM, 5 kHz | 1x PWM, 5 kHz | brak |
| Wymiary [mm] | 90 x 150 x 76 | ||||||
| Waga [g] | 580 | 500 | 500 | 460 | 460 | 460 | 500 |
| Oprogramowanie narzędziowe | Machine Edition - licencja Lite/Professional Suite | ||||||
|
|
|||||
| UDD040 | UDD240 | UDR040 | UDD140 | UDR440 | |
|---|---|---|---|---|---|
| Obsługa I/O | |||||
| Wejścia dyskretne | 24 (24 VDC) | 24 (24 VDC) | 24 (24 VDC) | 24 (24 VDC) | 24 (24 VDC) |
| Wyjścia dyskretne | 16 (24 VDC) | 16 (24 VDC, ESCP) | 16 przekaź. | 16 przekaź. | 16 przekaź. |
| Wejścia analogowe | brak | ||||
| Wyjścia analogowe | brak | ||||
| Rozdzielczość przetwornika | brak | ||||
| Maks. liczba expanderów | 4 | ||||
| Maks. liczba I/O | 296 | ||||
| Komunikacja | |||||
| Wbudowane porty szeregowe | RS232 | ||||
| SNP(SNPX) Master/Slave | opcja/tak | ||||
| Modbus RTU Master/Slave | tak/tak | ||||
| SRTP Server | opcja/opcja | ||||
| Modbus TCP Client/Server | tak | ||||
| Serial I/O | tak | ||||
| Opcjonalne moduły | RS232, RS485, Ethernet, USB | ||||
| Sterownik | |||||
| Napięcie zasilania | 24 VDC | 24 VDC | 24 VDC | 230 VAC | 12 VDC |
| Pamięć programu | 48 kB | ||||
| Liczba rejestrów | 32640 słów | ||||
| Szybkość | 1.7 ms/kB | ||||
| Obsługa RTC/PID | tak/tak | ||||
| Operacje zmiennoprzecinkowe | tak | ||||
| Programowanie on-line | tak | ||||
| Języki programowania | LD, IL | ||||
| Szybki licznik | 4x HSC, 100 kHz | ||||
| Wyjście PWM/PTO | 1x PWM, 65 kHz | 1x PWM, 65 kHz | brak | brak | brak |
| Wymiary [mm] | 90 x 150 x 76 | ||||
| Waga [g] | 600 | 600 | 600 | 600 | 600 |
| Oprogramowanie narzędziowe | Machine Edition - licencja Lite/Professional Suite | ||||
|
|
|||||
|---|---|---|---|---|---|
| UDD064 | UDD164 | UDR064 | UDR164 | ||
| Obsługa I/O | |||||
| Wejścia dyskretne | 40 (24 VDC) | 40 (24 VDC) | 40 (24 VDC) | 40 (24 VDC) | |
| Wyjścia dyskretne | 24 (24 VDC, ESCP) | 24 (24 VDC) | 24 przekaź. | 24 przekaź. | |
| Wejścia analogowe | brak | ||||
| Wyjścia analogowe | brak | ||||
| Rozdzielczość przetwornika | brak | ||||
| Maks. liczba expanderów | 4 | ||||
| Maks. liczba I/O | 320 | ||||
| Komunikacja | |||||
| Wbudowane porty szeregowe | RS232 | ||||
| SNP(SNPX) Master/Slave | opcja/tak | ||||
| Modbus RTU Master/Slave | tak/tak | ||||
| SRTP Server | opcja | ||||
| Modbus TCP Client/Server | opcja/opcja | ||||
| Serial I/O | tak | ||||
| Opcjonalne moduły | RS232, RS485, Ethernet, USB | ||||
| Sterownik | |||||
| Napięcie zasilania | 24 VDC | 24 VDC | 24 VDC | 230 VAC | |
| Pamięć programu | 48 kB | ||||
| Liczba rejestrów | 32640 słów | ||||
| Szybkość | 1.7 ms/kB | ||||
| Obsługa RTC/PID | tak/tak | ||||
| Operacje zmiennoprzecinkowe | tak | ||||
| Programowanie on-line | tak | ||||
| Języki programowania | LD, IL | ||||
| Szybki licznik | 4x HSC, 100 kHz | ||||
| Wyjście PWM/PTO | 1x PWM, 65 kHz | 1x PWM, 65 kHz | brak | brak | |
| Wymiary [mm] | 90 x 195 x 76 | ||||
| Waga [g] | 580 | 580 | 580 | 580 | |
| Oprogramowanie narzędziowe | Machine Edition - licencja Lite/Professional Suite | ||||
