ZX to seria rozwiązań integrująca wydajny sterownik PLC z dużym panelem HMI i bardzo rozbudowanymi możliwościami komunikacyjnymi. Przeznaczony jest do zastosowań w wymagających systemach sterowania średniej i dużej wielkości.
ZX to sterownik PLC przeznaczony dla najbardziej wymagających użytkowników dla których w urządzeniu zintegrowanym ważna jest duża wydajność, bardzo bogate możliwości komunikacyjne oraz wysoka jakość produktu. ZX wyposażony jest w szybki procesor oraz zwiększone limity pamięci co pozwala na wykonywanie bardzo złożonych algorytmów sterowania. Część wizualizacyjna i operatorska urządzenia wykorzystuje nowoczesne technologie obsługi obrazu, dzięki czemu tworzone ekrany operatorskie odświeżają się bardzo szybko czyniąc obsługę panelu łatwą i intuicyjną. Elastyczna rozbudowa sterownika, która może mieć charakter lokalny lub rozproszony oraz bogate opcje z zakresu rozbudowy IO czynią ze sterownika ZX wydajne rozwiązanie adresowane do aplikacji małych, średnich i dużych. Seria ZX posiada system mocowania VESA dzięki czemu może pracować zarówno na drzwiach szaf sterowniczych jak również na wysięgnikach przy liniach produkcyjnych wymagających częstej interakcji z operatorem.
ZX to pierwsza rodzina urządzeń zintegrowanych od Horner APG wyposażona w nowoczesny procesor pozwalający na wykonywanie algorytmu sterowania z szybkością 50 krotnie większą od pozostałych produktów z rodziny Horner APG. W parze z wysokowydajnym i szybkim procesorem idą zwiększone limity pamięci (1MB na program sterujący) pozwalając na budowanie większych aplikacji sterujących. Nowością w serii ZX jest wbudowana obsługa programowania on-line dzięki czemu modyfikacje w kodzie programu mogą być wykonywane bez zatrzymywania pracy sterownika. Konfiguracja i programowanie ZX realizowane jest przy pomocy narzędzia Cscape, które pozwala na wykorzystanie 5 różnych języków programowania w ramach tej samej aplikacji sterującej. Sterownik wyposażony jest w bardzo rozbudowane opcje komunikacyjne co pozwala mu na wymianę danych z wieloma urządzeniami jednocześnie. Do standardowego wyposażenia urządzeń ZX należą dwa lub trzy wbudowane porty szeregowe pracujące w standardzie RS232/422/485, 2 niezależne porty Ethernet 1Gb oraz 2 porty CAN. Możliwości komunikacyjne uzupełniają porty USB, port Video z możliwością podłączenia zewnętrznego monitora oraz port Audio.

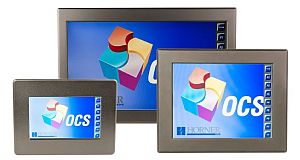

Ekran operatorski sterownika ZX może mieć przekątną 7", 15" lub 22". W zależności od modelu rozdzielczość ekranu może wynosić nawet 1920 x 1080 pikseli obsługując standard FullHD. Wykorzystanie podświetlenia LED w połączniu z obsługą ponad 65000 kolorów sprawia, że prezentowane ekrany operatorskie cechują się wyjątkowo wysoką jakością obrazu i są czytelne nawet przy bardzo dużym nasłonecznieniu. Ekran każdego sterownika wyposażony jest w kalwisze funkcyjne i posiada certyfikat IP65 zabezpieczający go przed zachlapaniem dzięki czemu urządzenia można instalować w miejscach narażonych na wodę. Na potrzeby wizualizacji panel operatorki dysponuje 130 MB pamięci przeznaczonymi na aplikację wizualizacyjną. Pozwala to na zbudowanie ponad 1000 ekranów operatorskich wykorzystujących zaawansowane obiekty graficzne w postaci trendów, pasków postępu, metrów i wielu innych. Do dyspozycji użytkownika w oprogramowaniu narzędziowym dostępna jest biblioteka kilku tysięcy gotowych symboli graficznych ułatwiających i przyspieszających budowanie ekranów operatorskich. Podobnie jak w pozostałych sterownikach Horner również w ZX aplikacja sterująca może być tworzona w kilku językach z możliwością ich dynamicznego przełączania, oraz może wykorzystywać czcionki importowane prosto z systemu Windows.
Wszystkie sterowniki modułowe firmy Horner APG standardowo wyposażone są w co najmniej dwa porty szeregowe, które mogą pracować w standardzie RS232/422/485. Wymiana danych za ich pośrednictwem może odbywać się w ponad 20 dostępnych protokołach komunikacyjnych. Do standardowego wyposażenia należą również interfejsy USB oraz port pozwalający na obsługę wymiennych nośników danych w postaci kart CompactFlash lub MicroSD. Wykorzystuje się go najczęściej w celu składowania danych procesowych oraz do przechowywania kopii aplikacji sterujących. Na liście wyposażenia opcjonalnego znajduje się szereg pozycji znacząco rozszerzających możliwości komunikacyjne sterowników. Należą do nich port CAN, port Ethernet, porty światłowodowe do obsługi oddalonych układów I/O oraz porty pozwalające na podłączenie sygnałów szybkozmiennych.
|
|
Port CAN należy do standardowego wyposażenia wszystkich sterowników modułowych Horner APG. Jego funkcjonalność można zmieniać w zależności od potrzeb instalacji wgrywając do sterownika obsługę odpowiedniej sieci - CsCAN, CANopen, DeviceNet oraz J1939. CsCAN jest bardzo szeroko wykorzystywana do łączenia sterowników pracujących w systemach rozproszonych w sieć w celu wymiany danych oraz na komunikację z oddalonymi układami I/O. Sieć pozwala na jednej magistrali o długości do 1500 metrów zaadresować do 255 urządzeń i wymieniać dane z prędkością do 1MB/s. Bardzo często wykorzystywane jest również w celach serwisowych ponieważ daje dostęp do z komputera PC do wszystkich urządzeń pracujących w sieci.
Standardowym wyposażeniem serii RX oraz QX jest port Ethernet, w serii NX występujący jako opcja. Przy jego pomocy możliwa jest wymiana danych w kilku różnych protokołach dając możliwość integracji rozwiązania zarówno z warstwą oddalonych układów I/O, warstwą sterowania, oraz warstwą systemów nadrzędnych i biurowych. Port ten daje również dostęp do sterownika z poziomu przeglądarki internetowej dzięki wbudowanej obsłudze Web Serwera. Dane zgromadzone na kartach pamięci zainstalowanych w sterowniku mogą być również udostępniane w sposób zdalny – obsługa FTP Serwera pozwala sięgać po dane przechowywane w postaci plików CSV z dowolnego miejsca sieci.
| Obsługiwane protokoły Ethernet | |
|
|
Modułowa budowa sterowników daje możliwość elastycznej rozbudowy zarówno pod kątem obsługiwanych sygnałów I/O jak i również pod kątem komunikacyjnym. Oferta Horner APG w zakresie modułów rozszerzeń SmartStack obejmuje moduły pozwalające na pracę sterowników jako urządzenia Master i Slave w sieciach Profibus DP, DeviceNet oraz CANopen. Funkcjonalność pozwala na zainstalowanie na jednym sterowniku kilku modułów komunikacyjnych, dzięki czemu urządzenie może pracować równolegle w kilku niezależnych sieciach spinając w jedno spójne rozwiązanie kilka odrębnych systemów sterowania.
Wszystkie sterowniki modułowe standardowo wyposażone są w port CompactFlash lub MicroSD pozwalający na dołączenie zewnętrznej karty pamięci o pojemności do 2 GB. Kartę tą można wykorzystać do:
Modułowe rozwiązania firmy Horner APG nie posiadają wbudowanej obsługi sygnałów I/O – są rozbudowywane przy pomocy układów SmartStack, które instaluje się bezpośrednio na tylnej części sterownika. Ma to wpływ na redukcję całościowych kosztów systemu, ponieważ instalacja SmartStack nie wymaga stosowania dodatkowych kaset montażowych i kabli komunikacyjnych. Bardzo bogata lista dostępnych modułów rozszerzeń pozwala dobrać odpowiednią konfigurację w elastyczny sposób dając użytkownikowi możliwość idealnego dopasowania rozwiązania do potrzeb każdego systemu. Na sterowniku można zamontować do 4 modułów rozszerzeń SmartStack, a jeśli to nie wystarcza system można w łatwy i ekonomiczny sposób rozbudować o obsługę kolejnych sygnałów.
Rozbudowa lokalna sterowników możliwa jest w oparciu o kilka dostępnych rozwiązań. Jeśli do pełnej obsługi systemu wymagana jest obsługa zaledwie kilku dodatkowych sygnałów z ekonomicznego punktu widzenia zaleca się stosowanie układów SmartMod podłączanych do sterownika przy pomocy magistrali szeregowej RS485. Lista dostępnych modułów obejmuje modele obsługujące sygnały dyskretne (tranzystorowe, przekaźnikowe) oraz analogowe (prądowe, napięciowe, termoparowe, rezystancyjne). Jeśli rozbudowa wymaga obsługi większej ilości sygnałów dobrze wykorzystywać układy SmartStix oraz SmartBlock wymieniające dane z systemem sterowania przy pomocy magistrali CsCAN. Gwarantuje nam ona szybką obsługę sygnałów oraz utrzymuje koszty rozbudowy na akceptowalnym poziomie.
Rozbudowa lokalna systemu sterowania zbudowanego w oparciu o modułowe sterowniki Horner APG również może być zrealizowana na kilka sposobów. Z uwagi na funkcjonalność sieci CsCAN która pozwala na obsługę magistrali o długości do 1500 metrów do rozbudowy oddalonej można wykorzystać rozwiązania SmartStix oraz SmartBlock. Inną możliwością rozbudowy systemu jest wybór rozwiązań SmartRail działających na sieci Ethernet. Taka forma rozbudowy daje możliwość wykorzystania posiadanej na obiekcie infrastruktury komunikacyjnej zbudowanej o standard Ethernet minimalizując koszty rozbudowy oraz pozwalając na znacznie rozproszenie systemu.
Jeśli rozbudowa ma na celu podniesienie funkcjonalności całego układu należy wykorzystać rozwiązanie FOX I/O. Jest to kaseta rozszerzająca, na której montowane są moduły SmartStack, a komunikacją ze sterownikiem realizowana jest przy pomocy magistrali światłowodowej. W zależności od modelu kasety FOX I/O rozbudowa może mieć charakter lokalny (światłowód TosLink o maksymalnej długości do 10 metrów) lub oddalony (światłowód szklany o maksymalnej długości do 2000 metrów). Ten system rozbudowy oddalonej oprócz obsługi dodatkowych sygnałów I/O pozwala również na obsługę modułów komunikacyjnych oraz modułów specjalizowanych. Jest to bardzo przydatne w przypadku konieczności lokalnego odpytywania urządzeń obiektowych i przesyłania danych do systemu sterowania znajdującego się w innym miejscu. Funkcjonalność układu pozwala na obsługę do 5 kaset FOX I/O w ramach jednego systemu sterowania.
| Numer katalogowy | Ekran operatorski | Porty szeregowe | Port Ethernet | Port CAN | Porty USB | HSC/PWM |
| HEZX452 | 7",800x480, TFT, 65K kolorów | 1 x RS232 1 x RS485 | 2 x 10/100/1000Mbit | tak | 2 | - |
| HEZX752 | 15", 1024x768, TFT, 65K kolorów | 2 x RS232 1 x RS485 | 2 x 10/100/1000Mbit | tak | 4 | - |
| HEZX1152 | 22", 1080p, TFT, Hull HD, 65K kolorów | 2 x RS232 1 x RS485 | 2 x 10/100/1000Mbit | tak | 4 | - |
 |
||||
| HEZX452 | HEZX752 | HEZX1152 | ||
| Wyświetlacz | ||||
| Graficzny / tekstowy | tak / tak | tak / tak | tak / tak | |
| Rozdzielczość | 800x480 | 1024x768 | 1920x1080 | |
| Rodzaj ekranu | 7", WVGA, TFT, 65K kolorów | 15", XGA, TFT, 65K kolorów | 22", 1080p, TFT, Hull HD, 65K kolorów | |
| Proporcje ekranu | 15:9 | 4:3 | 16:9 | |
| Żywotnośc ekranu | 50000 godzin w temp 25°C | 50000 godzin w temp 25°C | 50000 godzin w temp 25°C | |
| Matryca dotykowa | tak | tak | tak | |
| Wielkość czcionki | konfigurowalna | konfigurowalna | konfigurowalna | |
| Temperatura pracy | 0 do 45°C | 0 do 45°C | 0 do 45°C | |
| Moduł video | nie | nie | nie | |
| Klawiatura | ||||
| Liczba klawiszy | 6 | 7 | 7 | |
| Klawisze funkcyjne | 5 | 6 | 6 | |
| Diody LED | brak | brak | brak | |
| Klawisze alfanumeryczne | tak, dostępne na ekranie | tak, dostępne na ekranie | tak, dostępne na ekranie | |
| Sterownik | ||||
| Ilość pamięci przeznaczonej na program | 1MB, 50K rejestrów, 32K zmiennych bitowych | 1MB, 50K rejestrów, 32K zmiennych bitowych | 1MB, 50K rejestrów, 32K zmiennych bitowych | |
| Szybkość wykonywanie programu | 0.005 ms/kB | 0.005 ms/kB | 0.005 ms/kB | |
| Obsługa wymiennych nośników danych | USB PenDrive | USB PenDrive | USB PenDrive | |
| Temperatura pracy | 0 do 45°C | 0 do 45°C | 0 do 45°C | |
| Wymiary (mm) | 165 x 218 x 55.5 | 320 x 400 x 80 | 349 x 534 x 98 | |
| Zabezpieczenie | IP65 (NEMA 4X) | IP65 (NEMA 4X) | IP65 (NEMA 4X) | |
| Sygnały I/O | ||||
| Wbudowane sygnały I/O | brak | brak | brak | |
| Obsługa modułów SmartStack | nie | nie | nie | |
| Obsługa modułów SmartMod | tak, Modbus RTU | tak, Modbus RTU | tak, Modbus RTU | |
| Obsługa modułów SmartStix | tak, CsCAN | tak, CsCAN | tak, CsCAN | |
| Obsługa modułów SmartBlock | tak, CsCAN | tak, CsCAN | tak, CsCAN | |
| Obsługa modułów SmartRail | tak | tak | tak | |
| Obsługa modułów FOX I/O | nie | nie | nie | |
| Komunikacja | ||||
| Ilość aktywnych portów szeregowych | 2 | 3 | 3 | |
| Praca w trybie RS232 / RS485 | tak / tak | tak / tak | tak / tak | |
| Wbudowany port Ethernet | 2 x Ethernet 10/100/1000Mbit | 2 x Ethernet 10/100/1000Mbit | 2 x Ethernet 10/100/1000Mbit | |
| Wbudowany port USB | 2 | 4 | 4 | |
| Wbudowany port MicroSD | brak | brak | brak | |
| Wbudowany port CAN | 2 x CAN | 2 x CAN | 2 x CAN | |
| Tryb pracy portu CAN | CsCAN | CsCAN | CsCAN | |
| Wbudowany port Video | tak | tak | tak | |
| Wvudowany port Audio | tak | tak | tak | |
| Opcjonalne moduły komunikacyjne | ||||
| Profibus DP Master/Slave | nie / nie | nie / nie | nie / nie | |
| DeviceNet Master/Slave | nie / nie | nie / nie | nie / nie | |
| CANopen Master/Slave | nie / nie | nie / nie | nie / nie | |
| ASI Master/Slave | nie / nie | nie / nie | nie / nie | |
