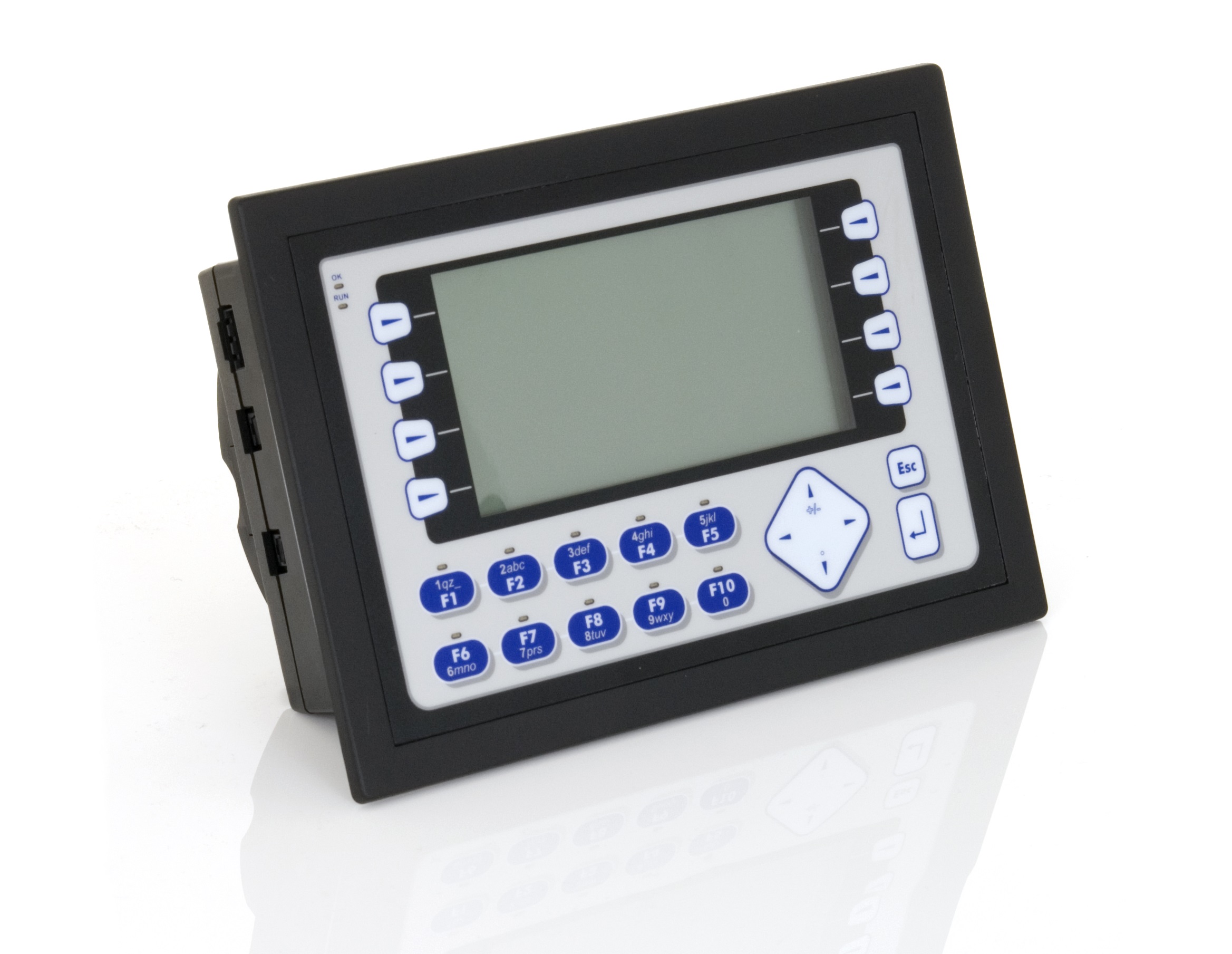

Horner X2 to ekonomiczna seria sterowników PLC zintegrowanych z panelem HMI przeznaczona do automatyzacji prostych układów automatyki. Dostępna pamięć, interfejsy komunikacyjne oraz wbudowane kanały pomiarowe pozwalają na wykorzystanie X2 w prostych aplikacjach maszynowych, systemach pompowych i hydroforowych, a także w systemach inteligentnego budynku.

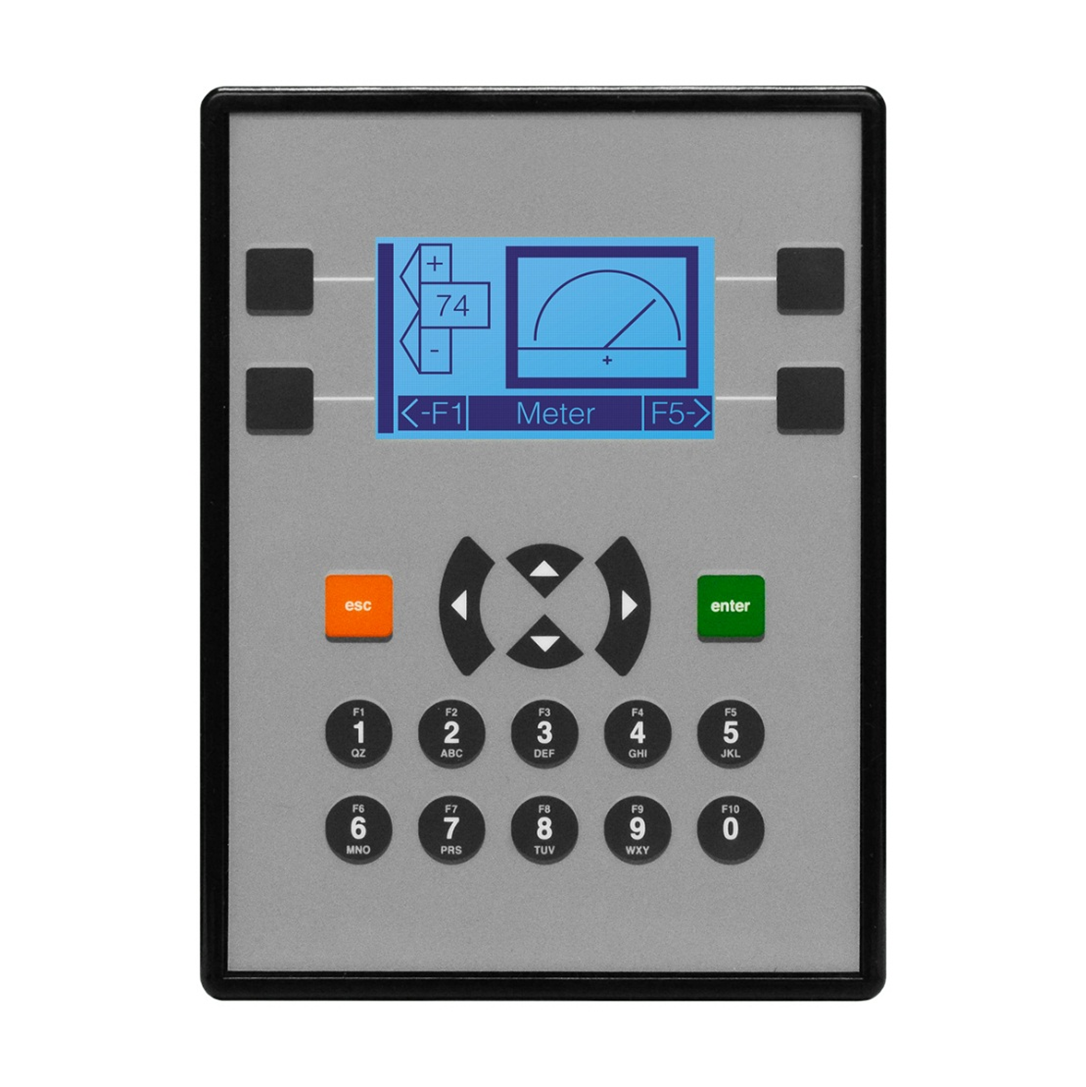

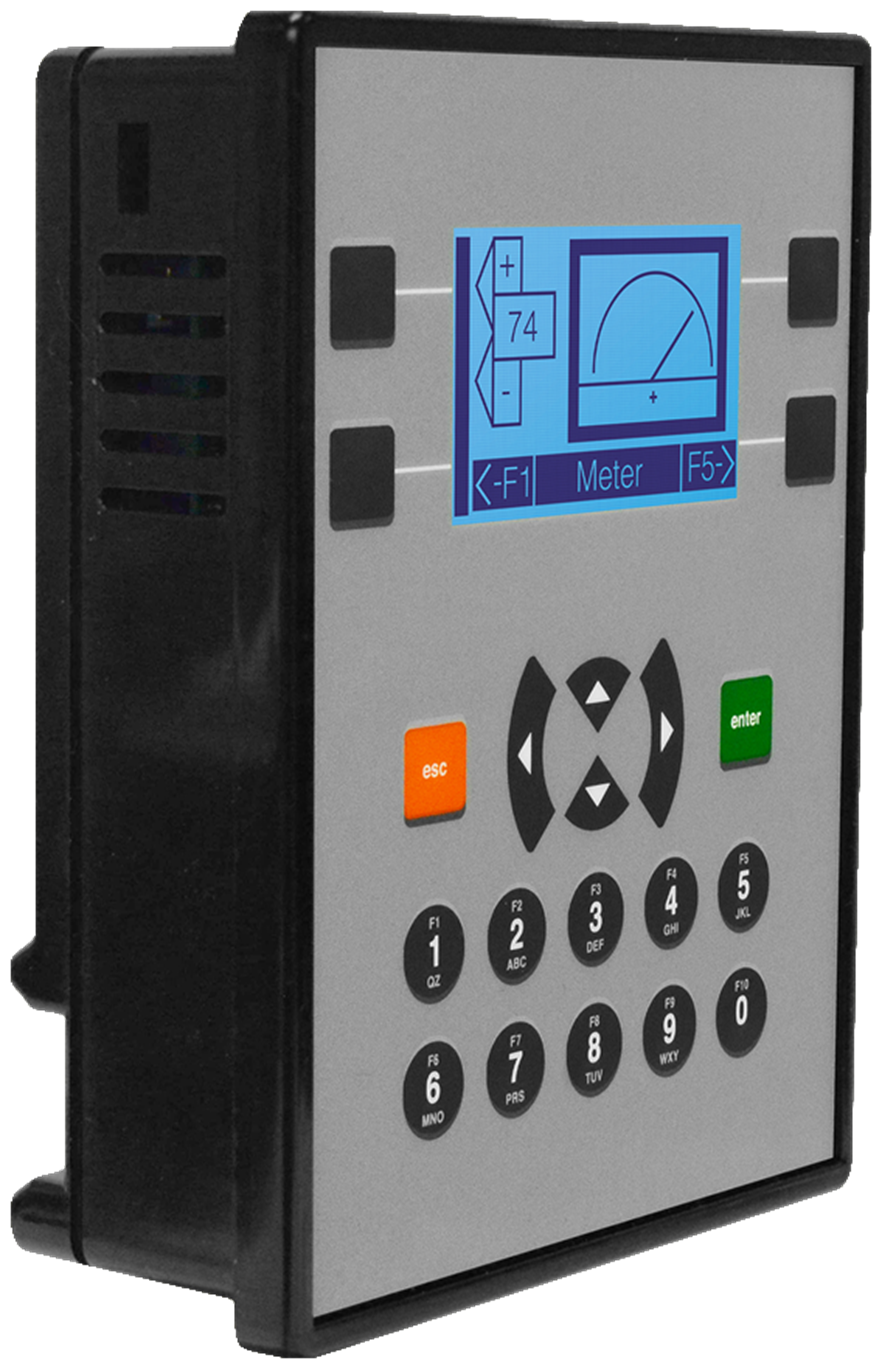

Graficzny, monochromatyczny ekran operatorski o rozdzielczości 128 x 64 px ma bardzo duży kontrast oraz podświetlanie LED. Dzięki temu wyświetlane informacje są czytelne w każdych warunkach. Oprócz wizualizacji wartości numerycznych, ekran pozwala na wyświetlanie trendów, tabel oraz prostych grafik i animacji. Standardowym wyposażeniem każdego modelu X2 jest klawiatura alfanumeryczna i funkcyjna. Aplikacje wizualizacyjne mogą być przygotowane w kilku językach z możliwością ich dynamicznego przełączania oraz można wykorzystywać czcionki importowane prosto z systemu Windows.
X2 posiada 256 KB pamięci przeznaczonej na aplikację sterującą, 5000 zmiennych rejestrowych oraz 2048 zmiennych bitowych, a wbudowane CPU obsługuje program sterujący z szybkością 1.2 ms/KB pamięci programu. Program sterujący może być przygotowany w jednym z 5 języków programowania. Polecamy do aplikacji wod-kan, OEM, maszynowych, monitorowania pracy maszyn oraz sterowania układami klimatyzacyjno-wentylacyjnymi.

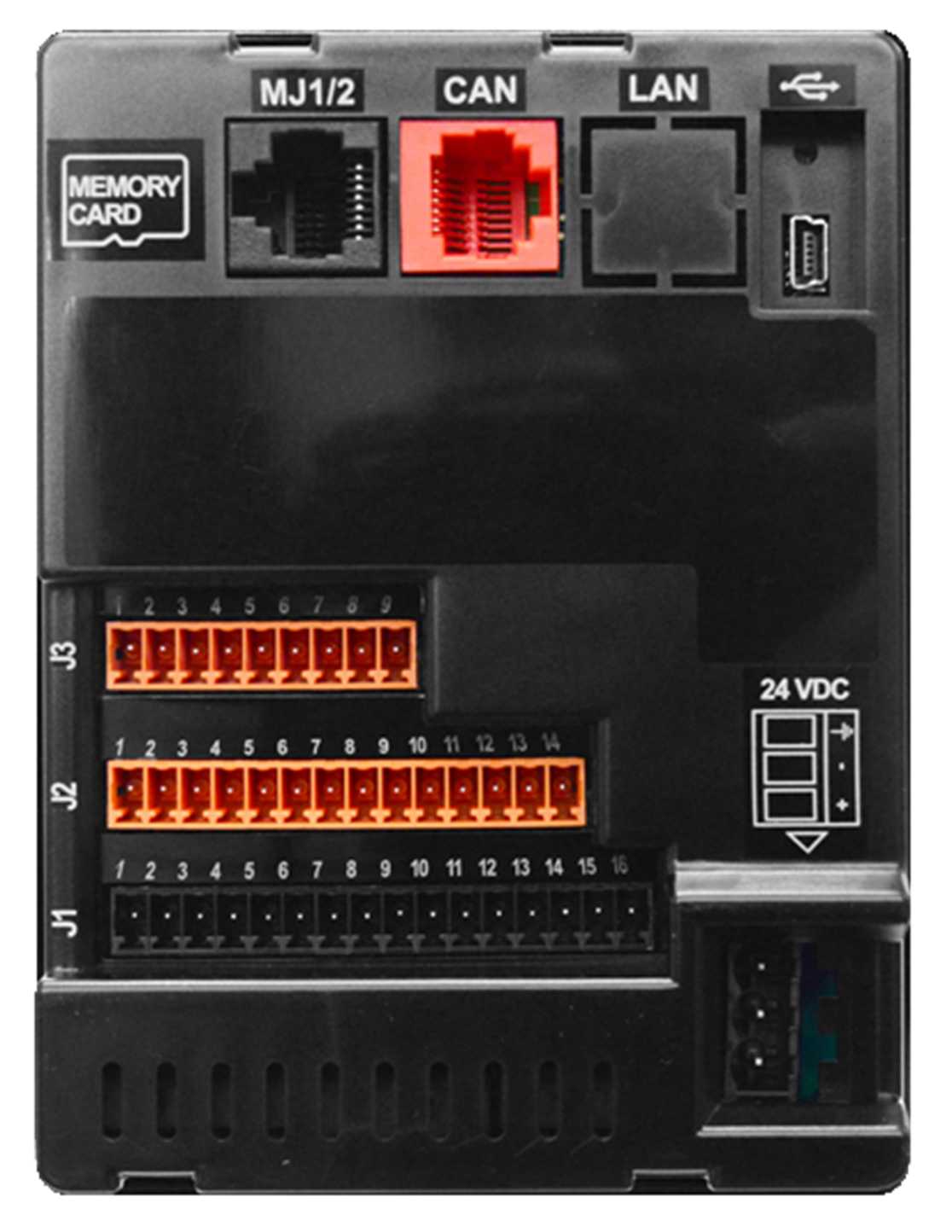

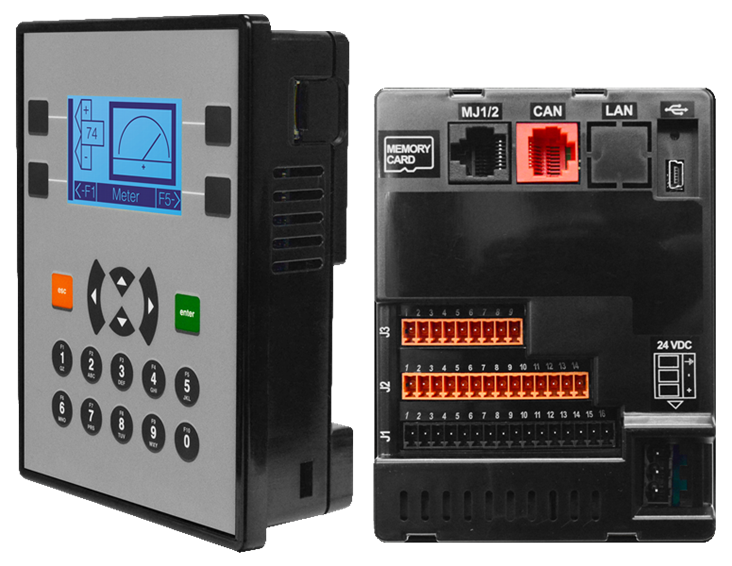

X2 standardowo wyposażony jest w 2 niezależne porty szeregowe RS232 i RS485 z obsługą 19 różnych protokołów komunikacyjnych, w tym m.in. Modbus RTU Master/Slave, Allen Bradley DF1, Danfoss VLT5000. Dodatkowo wbudowany port CAN z obsługą CsCAN pozwala na podłączanie układów rozszerzeń oraz łączenie urządzeń Horner APG w sieć peer-to-peer. Możliwości komunikacyjne uzupełnia port USB do programowania sterownika.
Seria X2 dostępna jest w dwóch konfiguracjach układów wejść-wyjść. W obu standardem jest obsługa 12 wejść dyskretnych 24VDC (4 mogą pracować jako HSC 10 kHz), 4 wejść analogowych (4-20 mA), 2 wyjść analogowych (420 mA). Różnią się tylko obsługą sygnałów dyskretnych wyjściowych: Model R posiada 6 wyjść przekaźnikowych oraz 2 tranzystorowe (z obsługą PWM 65 kHz), model A posiada 12 wyjść tranzystorowych 24 VDC (z obsługą PWM 65 kHz).
X2 wyposażony jest w 256 kB pamięci przeznaczonej na program sterujący, a zastosowane CPU pozwala wykonywać program sterujący z szybkością 1.2 ms/kB pamięci programu. Program może być przygotowany zgodnie ze standardem IEC61131-1, a do sterownika może być wgrany na ruchu, bez potrzeby jego zatrzymania. Gwarantuje to wydajną obsługę każdej aplikacji sterującej w czasie rzeczywistym.
X2 zaprojektowany jest do zastosowań przemysłowych – konstrukcja, odporność na zakłócenia oraz zgodność ze standardami przemysłowymi pozwalają na pracę w halach produkcyjnych, aplikacjach mobilnych oraz systemach rozproszonych. Rozszerzony zakres temperatur pracy od -10 st.C do 60 st.C pozwala na instalację sterownika w nieogrzewanych i niewentylowanych szafach sterujących.
Oprogramowanie narzędziowe oraz firmoware do sterownika X2 można bezpłatnie pobrać ze strony www.astor.com.pl. Dzięki temu ograniczamy koszt nie tylko zakupu i wdrożenia, ale i późniejszej eksploatacji systemu. Pełna kompatybilność programowa z pozostałymi sterownikami PLC z oferty Horner APG pozwala dodatkowo przenosić kod aplikacji pomiędzy różnymi seriami bez potrzeby jego modyfikacji.
Przenoszenie programu i konfiguracji przy pomocy karty MicroSD docenią przede wszystkim producenci maszyn oraz serwisanci. Zaimplementowane w X2 mechanizmy pozwalają użytkownikom posiadającym odpowiednie uprawnienia przygotować i uruchomić backup programu i pamięci urządzenia oraz zrobić klon aplikacji i przenieść ją na inne urządzenia.
Procedura autokonfiguracji sterownika X2 w oprogramowaniu Cscape skraca do minimum czas, jaki programista musi poświęcić na rozpoczęcie pracy z urządzeniem. Możliwość komunikacji pomiędzy X2 a komputerem po porcie szeregowym RS232, USB lub CsCAN powodują, że oprogramowanie narzędziowe można uruchomić na dowolnym komputerze klasy PC bez potrzeby inwestowania w dedykowane programatory.
Plik z programem i konfiguracją urządzenia można zabezpieczyć przed nieautoryzowanym użyciem przy pomocy hasła. W zależności od konfiguracji, użytkownik może mieć możliwość przeglądania, edycji, pobierania i wgrywania programu. Dodatkowo sekcją OEM można zabezpieczyć fragmenty kodu, których pracownicy serwisu nie mogą podglądać i modyfikować.
Ekrany operatorskie budowane w X2 są w oparciu o gotowe obiekty graficzne. Obsługa alarmów, receptur, generowania raportów wymaga jedynie konfiguracji obiektu i osadzenia go na tworzonym ekranie. Synoptykę uzupełnia biblioteka bezpłatnych symboli graficznych, dzięki której w łatwy i szybki sposób odwzorujemy sterowany proces na ekranie panelu.
8 MB pamięci graficznej pozwala przygotować do 250 ekranów operatorskich oraz zaimportować różne kroje czcionki. Obsługa cyrylicy, znaków specjalnych oraz przygotowania aplikacji wielojęzycznych w X2 nie stanowi żadnego problemu, a język wyświetlanych komunikatów można zmieniać podczas pracy aplikacji.
X2 posiada mechanizmy pozwalające w sposób automatyczny składować informacje na karcie MicroSD zainstalowanej w urządzeniu. W plikach o rozszerzeniu csv można składować dane procesowe czytane wprost z rejestrów urządzenia oraz informacje o alarmach i wyjątkach występujących podczas pracy. Tak zebrane dane można analizować w dowolnym arkuszu kalkulacyjnym.
W sterownikach X2 wbudowane są mechanizmy pozwalające na obsługę alarmów bieżących oraz historycznych. Obsługa stanów alarmowych czyli potwierdzanie czy kasowanie może być realizowane lokalnie przez operatora lub zdalnie przez serwis. Wszystkie informacje o pojawiających się alarmach i akcjach podjętych przez operatora mogą być dodatkowo rejestrowane na karcie pamięci MicroSD.
Bezpieczeństwo obsługi urządzeń kontrolowanych przy pomocy X2 zapewnia system logowania do aplikacji wizualizacyjnej. Każdy obiekt znajdujący się na ekranie może mieć skonfigurowany poziom dostępu, a każdy operator może mieć przydzielone odpowiednie uprawnienia podczas logowania. Dzieki temu mamy pewność, że dostęp będą miały tylko uprawnione osoby.
Seria X2 dostępna jest w dwóch konfiguracjach układów wejść-wyjść. W obu standardem jest obsługa 12 wejść dyskretnych 24 VDC (4 mogą pracować jako HSC 10 kHz), 4 wejść analogowych (4-20 mA), 2 wyjść analogowych (420 mA). Modele różnią się tylko obsługą sygnałów dyskretnych wyjściowych: model R posiada 6 wyjść przekaźnikowych oraz 2 tranzystorowe (z obsługą PWM 65 kHz), model A posiada 12 wyjść tranzystorowych 24 VDC (z obsługą PWM 65 kHz)
Wbudowane w X2 interfejsy komunikacyjne mogą być wykorzystane do lokalnej lub oddalonej rozbudowy sterownika o obsługę dodatkowych układów wejść-wyjść. Do rozbudowy lokalnej można zastosować układy SmartMod działające na magistrali RS485 w protokole Modbus RTU. Rozbudowa oddalona możliwa jest w oparciu o sieć CsCAN i moduły SmartStix.
Wbudowane kanały dyskretne mogą zostać skonfigurowane do obsługi sygnałów szybkozmiennych. Obsługa sygnałów HSC (10 kHz) i PWM (65kHz) pozwala podłączać bezpośrednio do sterownika enkodery oraz silniki krokowe niezbędne do obsługi maszyn. Wejśćia impulsowe mogą być także wykorzystane na potrzeby obługi przepływomierzy i analizatorów np. w systemach wod-kan.
X2 wyposażony jest w dwa niezależne porty RS232 oraz RS485z obługa następujących standardów komunikacyjnych jak: Allen Bradley DF1 (Micrologix, PLC5, SLC500), Animatics SmartMotor Protocol, CT RTU – Modbus CMP, Danfoss - VLT5000 Series, EC Motor Protocol, ELMO - Simpliq Protocol, Eurotherm 590/590+, Eurotherm 635, GE - Series 90(SNP), Indramat SIS Protocol, KEB DIN66019 I/II, Keller Series 30, Mitsubishi A Series PLC, Mitsubishi FX Series PLC, Modbus RTU Master/Slave, Modbus ASCII, Toshiba Computer Link, Tosvert VF-S7 Master.
Wbudowany port CAN wpracuje w trybie CsCAN i można go wykorzystać do obsługi układów wejść-wyjść SmartStix IO oraz do połączenia kilku sterowników w sieć w celu wymiany danych peer-to-peer lub programowania.
| Model | |||||
|---|---|---|---|---|---|
| Panel operatorski | |||||
| Technologia | 2.2" LCD, monochromatyczny | ||||
| Rozdzielczość | 128 x 64 px | ||||
| Liczba ekranów | 250 | ||||
| Pamięć graficzna | 8 MB | ||||
| Liczna obiektów na ekranie | 50 | ||||
| Liczba klawiszy | 19 | ||||
| Sterownik PLC | |||||
| Pamięć programu | 256 kB | ||||
| Czas skanu | 1.2 ms/kB | ||||
| Maks. Ilość DI/DO | 1024 / 1024 | ||||
| Maks. Ilość AI/AO | 256 / 256 | ||||
| Ilość zmiennych rejestrowych | 5000 | ||||
| Ilość zmiennych bitowych | 2048 | ||||
| Porty komunikacyjne | |||||
| Porty szeregowe | COM1 - RS232, COM2 - RS485 | ||||
| Port Ethernet | brak | ||||
| Port CAN | obsługa CsCAN | ||||
| Port USB | tak, miniUSB 2.0, programowanie | ||||
| Port MicroSD | tak, do 32 GB | ||||
| Wbudowane sygnały wejść-wyjść | |||||
| Wejścia dyskretne (DI) |
12 (24 VDC; 4HSC, 10 kHz) |
12 (24 VDC; 4HSC, 10 kHz) |
|||
| Wyjścia dyskretne (DO) |
12 (24 VDC; 2PWM, 65 kHz) |
2 (24 VDC; 2PWM, 65 kHz) |
|||
| Wyjścia dyskretne przekaźnikowe (DOR) |
- - |
6 (Relay 3A) |
|||
| Wejścia analogowe (AI) |
4 (4-20 mA) |
4 (4-20 mA) |
|||
| Wyjścia analogowe (AO) |
2 (4-20 mA) |
2 (4-20 mA) |
|||
| Rozdzielczość przetwornika analogowego | 10 bit | 10 bit | |||
| Rozbudowa o dodatkowe sygnały wejść-wyjść | |||||
| Moduły SmartMod (Modbus RTU) | tak, 31 urządzeń | ||||
| Moduły SmartStix/SmartBlock (ScCAN) | tak, 253 urządzenia | ||||
| Moduły SmartRail (Modbus TCP) | nie | ||||
| Pozostałe parametry | |||||
| Wymiary | 125 x 96 x 31 mm | ||||
| Otwór montażowy | 118.8 x 91 mm | ||||
| Temperatura pracy sterownika | -10-60oC | ||||
| Temperatura pracy ekranu operatorskiego | -10-60oC | ||||
| Zasilanie | 24 VDC ±20% | ||||
| Zabezpieczenie | IP65 | ||||
| Certyfikaty | CE, UL, US | ||||
