Horner APG NX

Ekonomiczny sterownik PLC o zintegrowany z monochromatycznym panelem operatorskim 2.25” lub 5.5”. Łatwy dobór konfiguracji sprzętowej dzięki modułowej budowie oraz rozbudowanych możliwościach komunikach.

Rozwiązanie modułowe dla średniej wielkości systemów sterowania

Sterowniki NX to urządzenia charakteryzujące się budową modułową, która integruje w sobie funkcje sterownika programowalnego z funkcjami panelu operatorskiego. Przeznaczone są do stosowania w małych i średnich systemach sterowania, w których występuje konieczność zbierania znaczącej ilości sygnałów obiektowych i wymagane są rozbudowane możliwości komunikacyjne. W ramach serii NX dostępne są twa typy urządzeń różniące się między sobą wielkością ekranu, a obsługa sygnałów obiektowych realizowana jest w oparciu o moduły SmartStack które instalowane są bezpośrednio na tylnej części sterownika. Duża funkcjonalność, szeroka gama modułów, proste w obsłudze oprogramowanie oraz wydajne procesory, sprawiają że sterowniki te znajdują zastosowanie: w przemyśle maszynowym, w systemach kontroli pracy i wydajności urządzeń oraz w systemach mobilnych.

Sterownik

Sterowniki serii NX charakteryzuje wydajna jednostka centralna, która pozwala na budowanie zaawansowanych algorytmów sterowania dzięki obsłudze dużej ilości pamięci (256KB) oraz szybkie wykonywanie programu logicznego. Skan programu na poziomie 0.2 ms/KB pozawala na stosowanie serii NX w aplikacjach małych i średnich wykorzystując rozbudowane pętle regulacji w systemach autonomicznych oraz rozproszonych. W zależności od modelu sterownika może on być wyposażony w wbudowane wejścia HSC/PWM oraz dodatkowe opcje komunikacyjne w postaci portu CAN, Ethernet oraz złącza światłowodowego do układów wejść-wyjść oddalonych FOX I/O. Standardowym wyposażeniem każdego sterownika NX są natomiast 2 porty szeregowe RS232/485 oraz port do obsługi kart CompactFlash.

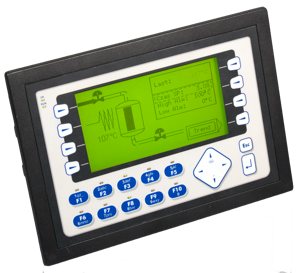

Ekran operatorski

Seria NX dostępna jest w dwóch wersjach różniących się między sobą rozmiarem ekranu i liczbą wbudowanych klawiszy funkcyjnych: NX25x posiada ekran o rozdzielczości 240x128 pikseli oraz 24 klawisze w tym 10 funkcyjnych, natomiast NX22x dysponuje ekranem o rozdzielczości 128x64 piksele i 20 klawiszami (w tym 10 funkcyjnych). W obu przypadkach ekran jest monochromatyczny. Dostępna pamięć pozwala na zbudowanie 1000 ekranów operatorskich na których można wizualizować oraz analizować pracę przy pomocy dedykowanych obiektów graficznych jak trendy, wykresy, paski postępu, proste animacje. Sterowniki NX posiadają 10 wbudowanych diod LED z możliwością dowolnej konfiguracji. Aplikacje mogą być przygotowane w kilku językach z możliwością ich dynamicznego przełączania oraz mogą wykorzystywać czcionki importowane bezpośrednio z systemu Windows.

Komunikacja

Interfejsy wbudowane w sterownik

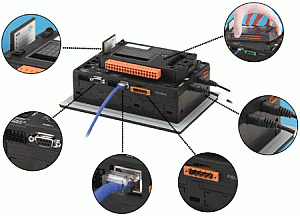

Sterowniki zintegrowane z panelem - komunikacja

Wszystkie sterowniki modułowe firmy Horner APG standardowo wyposażone są w co najmniej dwa porty szeregowe, które mogą pracować w standardzie RS232/422/485. Wymiana danych za ich pośrednictwem może odbywać się w ponad 20 dostępnych protokołach komunikacyjnych. Do standardowego wyposażenia należą również interfejsy USB oraz port pozwalający na obsługę wymiennych nośników danych w postaci kart CompactFlash lub MicroSD. Wykorzystuje się go najczęściej w celu składowania danych procesowych oraz do przechowywania kopii aplikacji sterujących. Na liście wyposażenia opcjonalnego znajduje się szereg pozycji znacząco rozszerzających możliwości komunikacyjne sterowników. Należą do nich port CAN, port Ethernet, porty światłowodowe do obsługi oddalonych układów I/O oraz porty pozwalające na podłączenie sygnałów szybkozmiennych.

Obsługiwane protokoły na portach szeregowych

  • Allen Bradley DF1 - (Micrologix, PLC5, SLC500)
  • Animatics - SmartMotor
  • Baldor - Baldor Serial
  • CTRTU - CTRTU protocol dll and help file
  • Danfoss - VLT5000 Series
  • ELMO - Simpliq MC Protocol
  • Emerson - Control Techniques CTRTU
  • Eurotherm - Eurotherm 590/590+
  • Eurotherm - Eurotherm 635
  • Flowmax - Flowmax 400i
  • GE Intelligent Platforms - Series 90(SNP)
  • Generic - Modbus RTU Master/Slave, GPS (NMEA), Modbus TCP/IP Server
  • Horner - CsCAN
  • IMO - G7
  • Indramat - SIS
  • KEB - KEB Combivert
  • Mitsubishi- A Series, FX Series
  • Omron - C Series
  • PMControl - ECmotor
  • Siemens - PPI, USS
  • Toshiba - ComputerLink, Tosvert
  • Unitelway - Unitelway Dll i Help file

CAN - jeden port, trzy sieci

Port CAN należy do standardowego wyposażenia wszystkich sterowników modułowych Horner APG. Jego funkcjonalność można zmieniać w zależności od potrzeb instalacji wgrywając do sterownika obsługę odpowiedniej sieci - CsCAN, CANopen, DeviceNet oraz J1939. CsCAN jest bardzo szeroko wykorzystywana do łączenia sterowników pracujących w systemach rozproszonych w sieć w celu wymiany danych oraz na komunikację z oddalonymi układami I/O. Sieć pozwala na jednej magistrali o długości do 1500 metrów zaadresować do 255 urządzeń i wymieniać dane z prędkością do 1MB/s. Bardzo często wykorzystywane jest również w celach serwisowych ponieważ daje dostęp do z komputera PC do wszystkich urządzeń pracujących w sieci.

Wymiana danych w sieci Ethernet

Standardowym wyposażeniem serii RX oraz QX jest port Ethernet, w serii NX występujący jako opcja. Przy jego pomocy możliwa jest wymiana danych w kilku różnych protokołach dając możliwość integracji rozwiązania zarówno z warstwą oddalonych układów I/O, warstwą sterowania, oraz warstwą systemów nadrzędnych i biurowych. Port ten daje również dostęp do sterownika z poziomu przeglądarki internetowej dzięki wbudowanej obsłudze Web Serwera. Dane zgromadzone na kartach pamięci zainstalowanych w sterowniku mogą być również udostępniane w sposób zdalny – obsługa FTP Serwera pozwala sięgać po dane przechowywane w postaci plików CSV z dowolnego miejsca sieci.

Obsługiwane protokoły Ethernet
  • ICMP (Ping)
  • EGD ( Ethernet Globar Data)
  • SRTP Slave
  • Modbus TCP Client
  • Modbus TCP Server
  • Ethernet/IP
  • ASCII Over TCP/IP
  • FTP (File Server)
  • HTTP (Web Server)

Opcjonalne moduły komunikacyjne

Modułowa budowa sterowników daje możliwość elastycznej rozbudowy zarówno pod kątem obsługiwanych sygnałów I/O jak i również pod kątem komunikacyjnym. Oferta Horner APG w zakresie modułów rozszerzeń SmartStack obejmuje moduły pozwalające na pracę sterowników jako urządzenia Master i Slave w sieciach Profibus DP, DeviceNet oraz CANopen. Funkcjonalność pozwala na zainstalowanie na jednym sterowniku kilku modułów komunikacyjnych, dzięki czemu urządzenie może pracować równolegle w kilku niezależnych sieciach spinając w jedno spójne rozwiązanie kilka odrębnych systemów sterowania.

Zbieranie danych

Sterowniki zintegrowane z panelem - zbieranie danych

Wszystkie sterowniki modułowe standardowo wyposażone są w port CompactFlash lub MicroSD pozwalający na dołączenie zewnętrznej karty pamięci o pojemności do 2 GB. Kartę tą można wykorzystać do:

  • Zbierania i logowania informacji dotyczących pracy sterownika
  • Zbierania i logowania danych procesowych i alarmów
  • Przechowywania programu sterującego, w celu szybkiego uruchomienia bez konieczności użycia oprogramowania narzędziowego
  • Przechowywania i modyfikowania receptur wykorzystywanych w programie

Rozbudowa

Modułowe rozwiązania firmy Horner APG nie posiadają wbudowanej obsługi sygnałów I/O – są rozbudowywane przy pomocy układów SmartStack, które instaluje się bezpośrednio na tylnej części sterownika. Ma to wpływ na redukcję całościowych kosztów systemu, ponieważ instalacja SmartStack nie wymaga stosowania dodatkowych kaset montażowych i kabli komunikacyjnych. Bardzo bogata lista dostępnych modułów rozszerzeń pozwala dobrać odpowiednią konfigurację w elastyczny sposób dając użytkownikowi możliwość idealnego dopasowania rozwiązania do potrzeb każdego systemu. Na sterowniku można zamontować do 4 modułów rozszerzeń SmartStack, a jeśli to nie wystarcza system można w łatwy i ekonomiczny sposób rozbudować o obsługę kolejnych sygnałów.

Rozbudowa lokalna

Rozbudowa lokalna sterowników możliwa jest w oparciu o kilka dostępnych rozwiązań. Jeśli do pełnej obsługi systemu wymagana jest obsługa zaledwie kilku dodatkowych sygnałów z ekonomicznego punktu widzenia zaleca się stosowanie układów SmartMod podłączanych do sterownika przy pomocy magistrali szeregowej RS485. Lista dostępnych modułów obejmuje modele obsługujące sygnały dyskretne (tranzystorowe, przekaźnikowe) oraz analogowe (prądowe, napięciowe, termoparowe, rezystancyjne). Jeśli rozbudowa wymaga obsługi większej ilości sygnałów dobrze wykorzystywać układy SmartStix oraz SmartBlock wymieniające dane z systemem sterowania przy pomocy magistrali CsCAN. Gwarantuje nam ona szybką obsługę sygnałów oraz utrzymuje koszty rozbudowy na akceptowalnym poziomie.

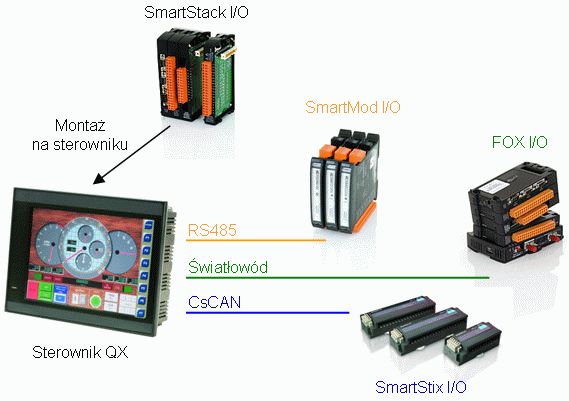

Sterowniki zintegrowane z panelem - rozbudowa

Rozbudowa oddalona

Rozbudowa lokalna systemu sterowania zbudowanego w oparciu o modułowe sterowniki Horner APG również może być zrealizowana na kilka sposobów. Z uwagi na funkcjonalność sieci CsCAN która pozwala na obsługę magistrali o długości do 1500 metrów do rozbudowy oddalonej można wykorzystać rozwiązania SmartStix oraz SmartBlock. Inną możliwością rozbudowy systemu jest wybór rozwiązań SmartRail działających na sieci Ethernet. Taka forma rozbudowy daje możliwość wykorzystania posiadanej na obiekcie infrastruktury komunikacyjnej zbudowanej o standard Ethernet minimalizując koszty rozbudowy oraz pozwalając na znacznie rozproszenie systemu.

Rozbudowa podnosząca funkcjonalność systemu

Jeśli rozbudowa ma na celu podniesienie funkcjonalności całego układu należy wykorzystać rozwiązanie FOX I/O. Jest to kaseta rozszerzająca, na której montowane są moduły SmartStack, a komunikacją ze sterownikiem realizowana jest przy pomocy magistrali światłowodowej. W zależności od modelu kasety FOX I/O rozbudowa może mieć charakter lokalny (światłowód TosLink o maksymalnej długości do 10 metrów) lub oddalony (światłowód szklany o maksymalnej długości do 2000 metrów). Ten system rozbudowy oddalonej oprócz obsługi dodatkowych sygnałów I/O pozwala również na obsługę modułów komunikacyjnych oraz modułów specjalizowanych. Jest to bardzo przydatne w przypadku konieczności lokalnego odpytywania urządzeń obiektowych i przesyłania danych do systemu sterowania znajdującego się w innym miejscu. Funkcjonalność układu pozwala na obsługę do 5 kaset FOX I/O w ramach jednego systemu sterowania.

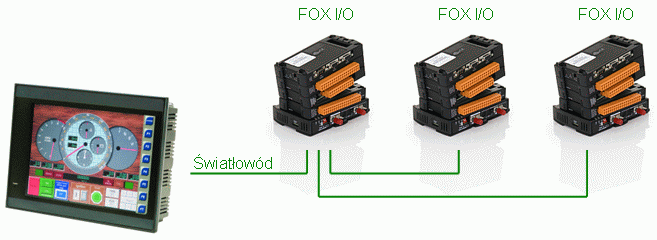

Sterowniki zintegrowane z panelem - FOX IO

Modele

Numer katalogowy Ekran operatorski Porty szeregowe Port Ethernet Port CAN Port światłowodowy HSC/PWM
HENX220C103 Mono, 2,25", 128 x 64 2 x RS232/422/485 - tak tak -
HENX221C103 Mono, 2,25", 128 x 64 2 x RS232/422/485 1x
10/100 Mbit
tak tak -
HENX221C105 Mono, 2,25", 128 x 64 2 x RS232/422/485 1x
10/100 Mbit
tak tak 3 (500 kHz)/2
HENX250C103 Kolor, 5,5", 240 x 128 2 x RS232/422/485 - tak tak -
HENX251C103 Kolor, 5,5", 240 x 128 2 x RS232/422/485 1x
10/100 Mbit
tak tak -
HENX251C105 Kolor, 5,5", 240 x 128 2 x RS232/422/485 1x
10/100 Mbit
tak tak 3 (500 kHz)/2

Parametry



Sterowniki zintegrowane z panelem serii NX

  NX220 NX250
Wyświetlacz
Graficzny / tekstowy tak / tak tak / tak
Rozdzielczość 128x64 240x128
Rodzaj ekranu LCD, 2.25”, mono LCD, 5.5”, mono
Matryca dotykowa nie nie
Wielkość czcionki konfigurowalna konfigurowalna
Temperatura pracy -10 do 60°C -10 do 60°C
Moduł video nie nie
Klawiatura
Liczba klawiszy 20 24
Klawisze funkcyjne 10 10
Diody LED 10 10
Klawisze alfanumeryczne tak tak
Sterownik
Ilość pamięci przeznaczonej na program 256 kB, 32K rejestrów 256 kB, 32K rejestrów
Szybkość wykonywanie programu 0.2 ms/kB 0.2 ms/kB
Obsługa wymiennych nośników danych CompactFlash (do 2GB, tryb PIO) CompactFlash (do 2GB, tryb PIO)
Temperatura pracy 0 do 50°C 0 do 50°C
Wymiary (mm) 228.6 x 165.1 x 63.5 228.6 x 165.1 x 63.5
Zabezpieczenie IP65 (NEMA 4X) IP65 (NEMA 4X)
Sygnały I/O
Wbudowane sygnały I/O opcja, HSC i PWM opcja, HSC i PWM
Obsługa modułów SmartStack tak tak
Obsługa modułów SmartMod tak, Modbus RTU tak, Modbus RTU
Obsługa modułów SmartStix tak, CsCAN tak, CsCAN
Obsługa modułów SmartBlock tak, CsCAN tak, CsCAN
Obsługa modułów FOX I/O tak, max 5 tak, max 5
Komunikacja
Ilość aktywnych portów szeregowych 2 2
Praca w trybie RS232 / RS485 tak / tak tak / tak
Wbudowany port Ethernet tak tak
Wbudowany port USB 1 1
Wbudowany port CompactFlash tak, 2GB (tryb PIO) tak, 2GB (tryb PIO)
Wbudowany port CAN tak tak
Tryb pracy portu CAN CsCAN, CANopen CsCAN, CANopen
Opcjonalne moduły komunikacyjne
Profibus DP Master/Slave tak / tak tak / tak
DeviceNet Master/Slave tak / tak tak / tak
CANopen Master/Slave tak / tak tak / tak
ASI Master/Slave tak / nie tak / nie
