Wydajny sterownik PLC zintegrowany z dotykowym panelem 3.5”. Kompaktowe rozmiary, wysoka wydajność, bogate możliwości komunikacyjne (Ethernet, 2x RS, CAN, 2x USB) oraz łatwa rozbudowa. Przeznaczony do automatyzacji maszyn oraz małych i średnich instalacji przemysłowych.

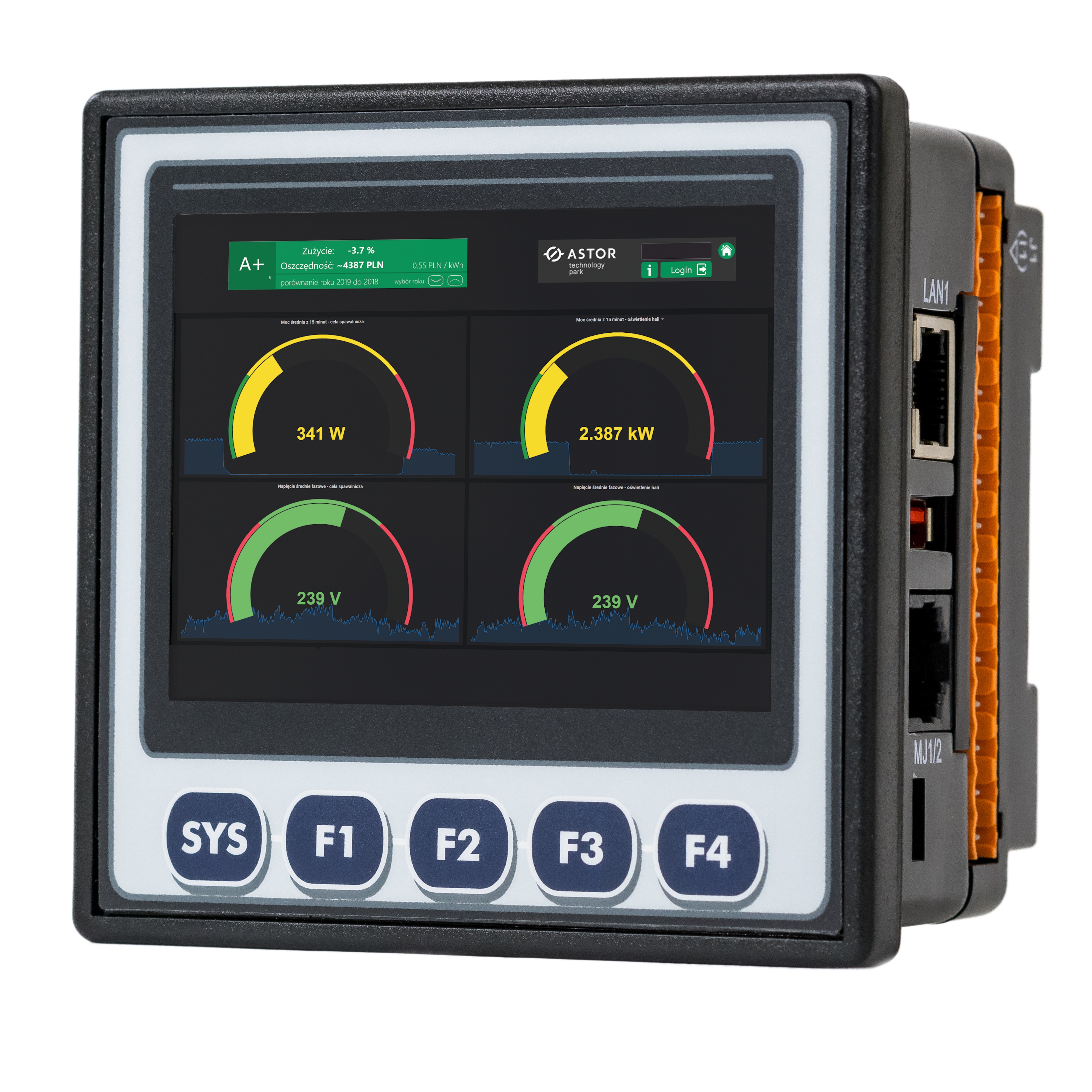

XL4e to sterownik PLC typu All-in-One z wbudowanym dotykowym, kolorowym ekranem operatorskim o przekątnej 3.5", zintegrowaną obsługą sygnałów wejściowych i wyjściowych oraz bogatymi możliwościami sieciowymi. Rozbudowane możliwości w zakresie programowania oraz dostępnych funkcji czynią z XL4e uniwersalne urządzenie do zastosowań w każdej gałęzi przemysłu przy automatyzacji małych i średnich systemów sterowania.
Należący do rodziny rozwiązań XL sterownik XL4e jest pierwszym urządzeniem integrującym w kompaktowej obudowie kolorowy, dotykowy ekran operatorski o rozdzielczość 320 x 240 pikseli i obsłudze 32000 kolorów. Podświetlenie LED zapewnia wysoką jasność ekranu, dobrą czytelność nawet w dużym nasłonecznieniu i charakteryzuje się dużą żywotnością. Intuicyjna obsługa to zasługa dotykowego panelu operatorskiego oraz wbudowanej klawiatury funkcyjnej.
Wykorzystany w urządzeniu wydany procesor przeznaczony do obsługi grafiki pozwala na bardzo szybkie odświeżanie ekranów operatorskich co zdecydowanie poprawia komfort pracy i przyspiesza obsługę operatorom. Aplikacje wizualizacyjne mogą być przygotowane w kilku językach z możliwością ich dynamicznego przełączania oraz mogą wykorzystywać czcionki importowane prosto z systemu Windows.
XL4e może być wyposażony we front własnego projektu – dzięki temu będzie lepiej identyfikował się z obiektem na którym pracuje. Oprócz umieszczenia własnego loga oraz schematu kolorów użytkownik może również dopasować opisy klawiszy funkcyjnych ułatwiając operatorom obsługę urządzenia.
1MB pamięci przeznaczonej na program, rozbudowane funkcje sterowania, możliwość tworzenia aplikacji w 5 różnych językach oraz programowania on-line to podstawowe cechy rozwiązania XL4e. Za prawidłową pracę odpowiada nowoczesny procesor, który pozwala wykonywać program sterujący z szybkością 0.013ms/kB pamięci programu.
XL4e wyposażony jest w dwa porty USB 2.0 pracujące w standardzie Client i Server. Port Host pozwala na obsługę zewnętrznych nośników danych o pojemności do 2 TB, port Client wykorzystywany jest natomiast do programowania sterownika w trybie on-line. Oznacza to, że zmiany wprowadzane w kodzie programu mogą być przesyłane do urządzenia bez potrzeby jego zatrzymywania.
XL4e dostępny jest w 4 różnych konfiguracjach wbudowanych sygnałów I/O. Ilości wbudowanych sygnałów zostały dobrane w taki sposób aby pozwalały na obsługę większości małych, typowych instalacji. Do sterownika można podłączyć maksymalnie 24 sygnały dyskretne wejściowe, do 16 sygnałów dyskretnych wyjściowych, 4 sygnały analogowe wejściowe oraz 2 sygnały analogowe wyjściowe. Uniwersalność urządzania pozwala na obsługę sygnałów prądowych, napięciowych, termoparowych oraz rezystancyjnych.
Sterownik XL4e posiada wbudowaną obsługę sygnałów szybkozmiennych HSC oraz PWM. Odpowiednia konfiguracja urządzenia pozwala na obsługę do 4 szybkich liczników zliczających impulsy o częstotliwości do 500kHz oraz sterowanie falą o częstotliwości do 10kHz. To pierwszy na rynku sterownik kompaktowy o tak wysokiej częstotliwości obsługiwanych sygnałów.
Programowanie realizowane jest przy pomocy darmowego oprogramowania Cscape, które pozwala na konfigurację urządzeń oraz budowanie ekranów operatorskich i algorytmów sterowania w 5 różnych językach programowania. Charakteryzuje się prostym, przejrzystym interfejsem w języku polskim oraz zintegrowanym systemem pomocy. Połączenie pomiędzy sterownikiem a narzędziem Cscape, w celu programowania może być realizowane za pośrednictwem portów szeregowych, USB, portu Ethernet, portu sieci CsCAN lub z wykorzystaniem komunikacji GSM.
Standardowo wbudowany port Ethernet w sterowniku XL4e to wyjątkowa zaleta urządzenia. Oprócz programowania obsługuje funkcję Web Serwera, FTP Serwera, obsługę mail, komunikacji w trybie Modbus TCP Client/Serwer i wielu innych protokołach komunikacyjnych pozwalając na prace w systemach scentralizowanych oraz rozproszonych.

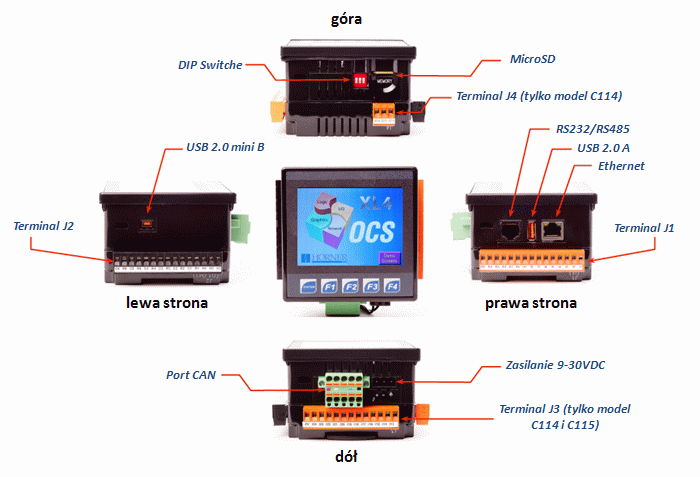

Do standardowego wyposażenia komunikacyjnego XL4e oprócz portów Ethernet i USB należą 2 niezależne porty szeregowe RS232 i RS485 obsługujące wiele różnych protokołów, oraz port MicroSD. W oparciu o wyżej wymienione porty możliwa jest jednoczesna komunikacja z kilkoma urządzeniami.
Port sieci CAN jest bardzo często wykorzystywany w urządzeniach Horner APG dzięki swoim wyjątkowym właściwościom. Pracując w trybie CsCAN pozwala na magistrali o długości do 1500 metrów połączyć w jedną sieć do 255 urządzeń oraz wymieniać danych w protokole peer-to-peer z szybkością do 1 MB/s. Jest to bardzo często wykorzystywane w aplikacjach gdzie kilka sterowników musi współdzielić ze sobą część danych procesowych, a pracują w systemie o charakterze rozproszonym. Sieć może być również wykorzystana do rozbudowy oraz programowania sterowników – wystarczy że komputer PC podłączymy do jednego ze sterowników w sieci przy pomocy łącza szeregowego lub Ethernet aby mieć dostęp do wszystkich innych urządzeń pracujących w sieci CsCAN
XL4e może zostać rozbudowany o obsługę dodatkowego modułu komunikacyjnego pozwalającego na pracę XL4e w sieci Profibus DP. jako urządzenie Slave. Moduł komunikacyjny montowany jest bezpośrednio na tylnej części sterownika zachowując jego kompaktową budowę.
|
Protokoły Ethernet |
|
|
|
|
Standardowym wyposażeniem urządzeń serii XL4e jest port MicroSD obsługujący karty pamięci o pojemności do 32GB. Port można wykorzystać do:
Sterownik XL4e można rozbudować wykorzystując moduły rozszerzające instalowane na tylnej części sterownika. Przy ich pomocy w ekonomiczny sposób sterownik może obsługiwać 4 dodatkowe sygnały analogowe wyjściowe pracujące w trybie prądowym lub napięciowym.
Do lokalnej rozbudowy o obsługę dodatkowych sygnałów I/O zalecane jest wykorzystanie układów SmartMod, komunikujących się ze sterownikiem w sieci szeregowej z wykorzystaniem protokołu Modus RTU. Lista dostępnych modułów obejmuje modele dyskretne (tranzystorowe, przekaźnikowe) oraz analogowe (prądowe, napięciowe, termoparowe).
W tym celu wykorzystywane są moduły SmartStix oraz SmartBlock, które wymieniają dane ze sterownikiem przy pomocy sieci CsCAN. Specyfikacja sieci pozwala na montaż modułów w odległości do 1500 metrów od sterownika (przy wykorzystaniu dodatkowych wzmacniaczy sygnału) oraz pozwala na zaadresowanie do 256 urządzeń na jednej magistrali. Moduły te charakteryzują się dodatkowo bardzo prostą konfiguracją oraz bogatą listą dostępnych modeli.
Jeśli urządzenie ma zbierać sygnały z kilku rozproszonych lokalizacji rozproszonych, można wykorzystać do tego celu układy modułowe SmartRail wymieniające dane przy pomocy sieci Ethernet. Węzeł SmartRail może składać się maksymalnie z 8 modułów rozszerzeń i pozwala na dowolny dobór konfiguracji z ponad dostępnych 20 modułów.
| Model | HEXT251C112 | HEXT251C113 | HEXT251C114 | HEXT251C115 | HEXT251C116 |
|---|---|---|---|---|---|
| Panel operatorski | |||||
| Technologia | dotykowy, 3.5" LCD TFT, 65 000 kolorów, podświetlenie LED | ||||
| Rozdzielczość | 320 x 240 piksele | ||||
| Liczba ekranów | 1023 | ||||
| Pamięć graficzna | 27 MB | ||||
| Liczna obiektów na ekranie | 50 | ||||
| Liczba klawiszy | 5 | ||||
| Sterownik PLC | |||||
| Pamięć programu | 1 MB, IEC61131-3, programowanie na ruchu | ||||
| Czas skanu | 0.013 ms/kB | ||||
| Maks. Ilość DI/DO | 2048 / 2048 | ||||
| Maks. Ilość AI/AO | 512 / 512 | ||||
| Ilość zmiennych rejestrowych | 50 000 | ||||
| Ilość zmiennych bitowych | 16 384 | ||||
| Porty komunikacyjne | |||||
| Porty szeregowe | COM1 - RS232, COM2 - RS485 | ||||
| Port Ethernet | tak, 10/100 Mbps | ||||
| Port CAN | tak, 1 x CAN (CsCAN, CANopen) | ||||
| Port USB | tak, USB 2.0 Host, USB 2.0 Programming | ||||
| Port MicroSD | tak, do 32GB | ||||
| Wbudowane sygnały wejść-wyjść | |||||
| Wejścia dyskretne (DI) |
12 (12/24 VDC; 4HSC, 500 kHz) |
12
(12/24 VDC; 4HSC, 500 kHz) |
24
(12/24 VDC; 4HSC, 500 kHz) |
12 (12/24 VDC; 4HSC, 500 kHz) |
12 (12/24 VDC; 4HSC, 500 kHz) |
| Wyjścia dyskretne (DO) |
6 (Relay 2A) |
12 (24 VDC; 2PWM, 10 kHz) |
16
(24 VDC; 2PWM, 10 kHz) |
12
(24 VDC; 2PWM, 10 kHz) |
12
(24 VDC; 2PWM, 500 kHz) |
| Wejścia analogowe (AI) |
4 (mA, V) |
2 (mA, V) |
2 (mA, V) |
2 (mA, V, THM, RTD) |
6 (mA, V, THM, RTD) |
| Wyjścia danalogowe (AO) | - | - | - |
2 (mA, V) |
4 (mA, V) |
| Rozdzielczość przetwornika analogowego | 12 bit | 12 bit | 12 bit | 16/14 bit | 17/14 bit |
| Rozbudowa o dodatkowe sygnały wejść-wyjść | |||||
| Karta rozszerzeń analogowych | tak, HEXDAC007 (2 AO, mA, V), HEXDAC107 (4 AO, mA, V) | ||||
| Moduły SmartMod (Modbus RTU) | tak | ||||
| Moduły SmartStix/SmartBlock (ScCAN) | tak | ||||
| Moduły SmartRail (Modbus TCP) | tak | ||||
| Opcjonalne moduły komunikacyjne | |||||
| Profibus DP Slave | tak, HEXPBS | ||||
| GSM/GPRS | tak, HEGSM04 | ||||
| Ethernet | tak, HEXEC (Modbus TCP Slave) | ||||
| Pozostałe parametry | |||||
| Wymiary | 96 x 96 x 57.5 mm | ||||
| Otwór montażowy | 92 x 92 mm | ||||
| Temperatura pracy sterownika | 0-50oC | ||||
| Temperatura pracy ekranu operatorskiego | -10-60oC | ||||
| Zasilanie | 9-30VDC | ||||
| Zabezpieczenie | IP65 | ||||
| Certyfikaty | CE, UL, US | ||||
