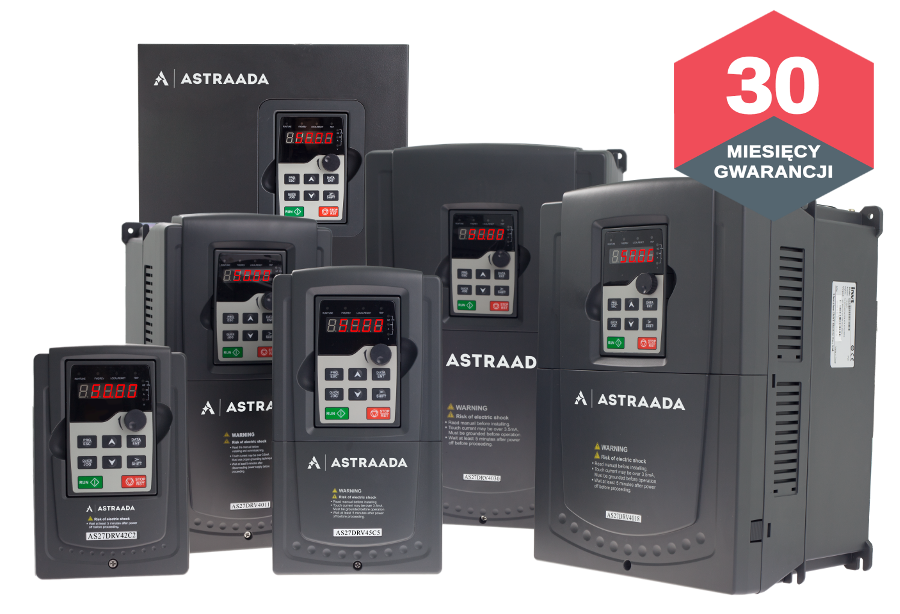

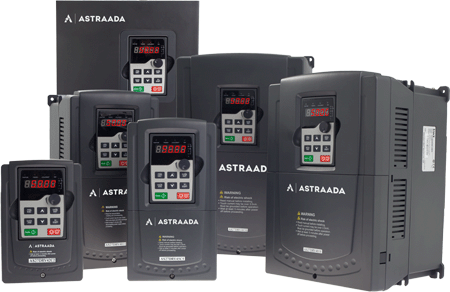

Astraada DRV-27 to zaawansowana technicznie seria przemienników częstotliwości umożliwiająca sterowanie silnikami asynchronicznymi oraz synchronicznymi o mocach w zakresie 1,5 ~ 500 kW.Praca sieciowa za pośrednictwem magistral komunikacyjnych Modbus RTU, Profibus DP, Ethernet, CAN, wbudowane filtry EMC, sterowanie momentem, niewielkie gabaryty, duża ilość obsługiwanych sygnałów wejściowych oraz wyjściowych, ponad 30 funkcji zabezpieczeń sprawiają, że nowa seria Astraada DRV-27 doskonale przystosowana jest do wymagających zastosowań w hutnictwie, górnictwie, przemyśle włókienniczym, spożywczym, w gospodarce wodno-ściekowej jak i w szeroko pojętym obszarze HVAC.
Falowniki Astraada DRV-27 dedykowana są do zastosowań w aplikacjach napędowych wymagających otwartości na różne standardy komunikacyjne. Oprócz możliwości komunikacji w protokole Modbus RTU, pozwalają na dołączenie dodatkowego portu sieci Profibus DP, CAN, CANopen oraz komunikację w sieci Ethernet po protokole Modbus TCP przy zastosowaniu zewnętrznego konwertera Astraada (AST-CON-485).

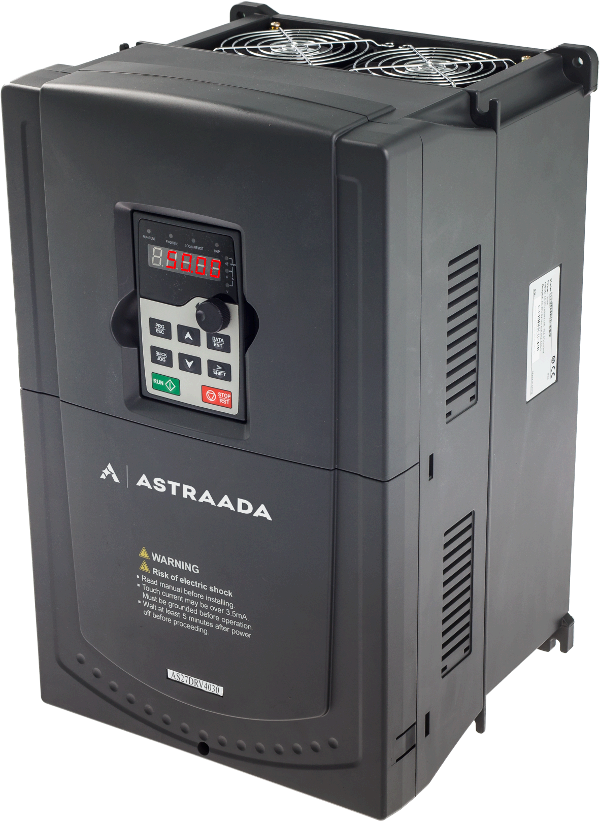

Falowniki serii DRV-27 wyposażone są w radiator odprowadzający ciepło oraz dodatkowy układ chłodzenia wymuszonego pracujący w odseparowanym, od wnętrza przemiennika, kanale wentylacyjnym. Dzięki odpowiedniej konstrukcji możliwe jest także wypuszczenie układu chłodzenia poza szafę sterowniczą ograniczając tym samym wpływ generowanej przez falownik temperatury na inne elementy w szafie.
Falowniki serii DRV-27 wyposażone są w radiator odprowadzający ciepło oraz dodatkowy układ chłodzenia wymuszonego pracujący w odseparowanym, od wnętrza przemiennika, kanale wentylacyjnym. Dzięki odpowiedniej konstrukcji możliwe jest także wypuszczenie układu chłodzenia poza szafę sterowniczą ograniczając tym samym wpływ generowanej przez falownik temperatury na inne elementy w szafie.

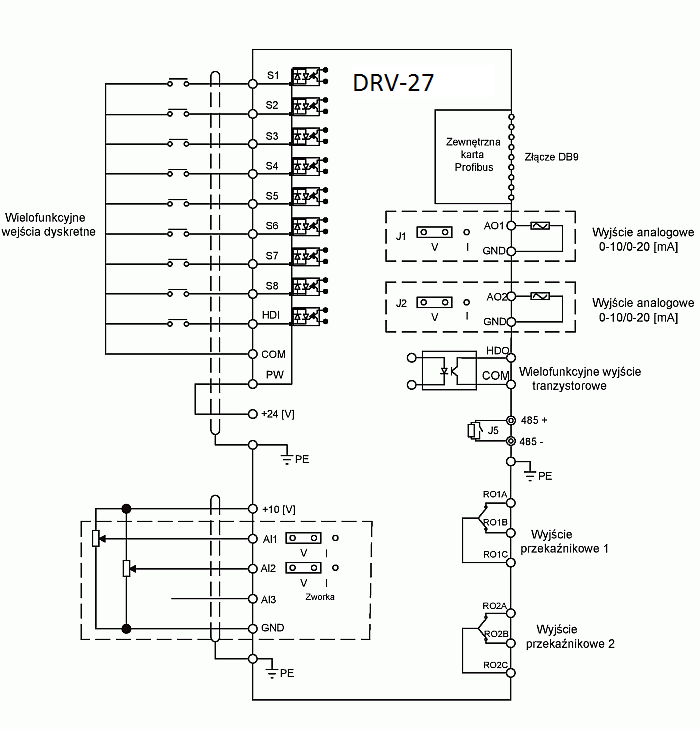

| Typ wejścia/wyjścia | Ilość | Funkcjonalność |
| Wejścia dyskretne | 8 | 1kHz, logika dodatnia/ujemna |
| Wejście HDI | 1 | 50kHz, logika dodatnia/ujemna |
| Wejścia analogowe | 3 | 2x 0~10V, 0~20mA, 1x -10~+10V |
| Wyjście dyskretne | 1 | max. 1 kHz |
| Wyjście HDO | 1 | max. 50 kHz |
| Wyjścia przekaźnikowe | 2 | 3A/250VAC, 1A/30VDC |
| Wyjście analogowe | 2 | 0~10V, 0-20mA |
W przypadku dwóch wartości danego parametru:
| Nr katalogowy | Znamionowa moc wyjściowa (kW) | Znamionowy prąd wejściowy (A) | Znamionowy prąd wyjściowy (A) | Typ obudowy |
| 3x 400 VAC ± 15% | ||||
| AS27DRV41C5 | 1.5 | 5.0 | 3.7 | B2 |
| AS27DRV42C2 | 2.2 | 5.8 | 5 | B2 |
| AS27DRV44C0 | 4.0 | 13.5 | 9.5 | C2 |
| AS27DRV45C5 | 5.5 | 19.5 | 14 | C2 |
| AS27DRV47C5 | 7.5 | 25 | 18.5 | D2 |
| AS27DRV4011 | 11 | 32 | 25 | D2 |
| AS27DRV4015 | 15 | 40 | 32 | E2 |
| AS27DRV4018 | 18.5 | 47 | 38 | E2 |
| AS27DRV4022 | 22 | 56 | 45 | F2 |
| AS27DRV4030 | 30 | 70 | 60 | F2 |
| AS27DRV4037 | 37 | 80 | 75 | G2 |
| AS27DRV4045 | 45 | 94 | 92 | G2 |
| AS27DRV4055 | 55 | 128 | 115 | G2 |
| AS27DRV4075 | 75 | 160 | 150 | H2 |
| AS27DRV4090 | 90 | 190 | 180 | H2 |
| AS27DRV4110 | 110 | 225 | 215 | H2 |
| AS27DRV4132 | 132 | 265 | 260 | I2 |
| AS27DRV4160 | 160 | 310 | 305 | I2 |
| AS27DRV4200 | 200 | 385 | 380 | I2 |
| AS27DRV4220 | 220 | 430 | 425 | J2 |
| AS27DRV4250 | 250 | 485 | 480 | J2 |
| AS27DRV4280 | 280 | 545 | 530 | J2 |
| AS27DRV4315 | 315 | 610 | 600 | J2 |
| AS27DRV4350 | 350 | 655 | 650 | 2*J2 |
| AS27DRV4400 | 400 | 715 | 710 | 2*J2 |
| AS27DRV4500 | 500 | 890 | 860 | 2*J2 |
Rysunek 1. Wymiary falowników o mocy od 1.5 do 30 kW
Rysunek 2. Wymiary falowników o mocy od 37 do 110 kW
Rysunek 3. Wymiary falowników o mocy od 132 do 200 kW
Rysunek 4. Wymiary falowników o mocy od 220 do 315 kW
| Moc (kW) | Typ obudowy | W1 (mm) | W2 (mm) | H1 (mm) | H2 (mm) | D1 (mm) | Otwory montażowe (mm) |
| 15~2.2 | B2 | 126 | 115 | 193 | 175 | 174.5 | 5 |
| 4~5.5 | C2 | 146 | 131 | 263 | 243.5 | 181 | 6 |
| 7.5~11 | D2 | 170 | 151 | 331.5 | 303.5 | 216 | 6 |
| 15~18.5 | E2 | 230 | 210 | 342 | 311 | 216 | 6 |
| 22~30 | F2 | 255 | 237 | 407 | 384 | 245 | 7 |
| 37~55 | G2 | 270 | 130 | 555 | 540 | 325 | 7 |
| 75~110 | H2 | 325 | 200 | 680 | 661 | 365 | 9.5 |
| 132~200 | I2 | 500 | 180 | 870 | 850 | 360 | 11 |
| 220~315 | J2 | 680 | 230 | 926 | 926 | 379.5 | 13 |
|
|||||
|---|---|---|---|---|---|
| DRV-27 | |||||
| Nazwa serii | Przemienniki częstotliwości do wymagających aplikacji | ||||
| Parametry pracy | |||||
| Metoda sterowania |
|
||||
| Rodzaje silników | Asynchroniczne Synchroniczne |
||||
| Zakres napięć zasilających | 400 VAC 3-fazowe | ||||
| Zakres mocy | 1.5 kW ÷ 500 kW | ||||
| Częstotliwość wyjściowa | 0 ÷ 400 Hz | ||||
| Częstotliwość kluczowania | 1 kHz ÷ 15 kHz | ||||
| Maksymalny moment rozruchowy | 150% przy 0,25Hz (SVC) | ||||
| Prąd przeciążeniowy | 150% In przez 60s 200% In przez 1 s |
||||
| Temperatura pracy | -10°C ÷ 50°C | ||||
| Wejścia / Wyjścia (I/O) | |||||
| Wejścia dyskretne | 9 (1 HDI) | ||||
| Wyjścia dyskretne | 2 (1 HDO) | ||||
| Wyjścia przekaźnikowe | 2 | ||||
| Wejścia analogowe | 2 (0-10V, 0-20mA) 1 (-10V ÷ 10V) |
||||
| Wyjścia analogowe | 2 (0-10V, 0-20mA) | ||||
| Funkcjonalność | |||||
| Obsługiwane protokoły komunikacyjne | Modbus RTU (RS-485) Profibus DP (opcja) CAN, CANopen (opcja) Ethernet |
||||
| Wbudowany filtr wejściowy EMC | Tak (zgodny z IEC61800-3 C3) | ||||
| Montaż „książkowy” | Tak | ||||
| Wbudowany moduł hamujący | Tak (< 30 kW) | ||||
| Wbudowany panel sterowania | LED (opcjonalnie LCD) | ||||
| Kopiowanie parametrów przez panel zewnętrzny | Tak (dla LCD) | ||||
| Ważniejsze funkcje |
|
||||
