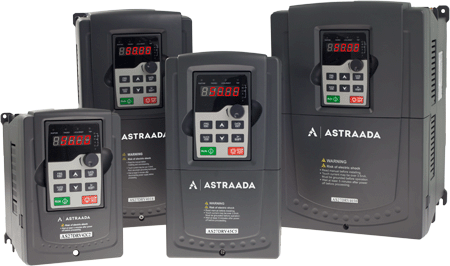

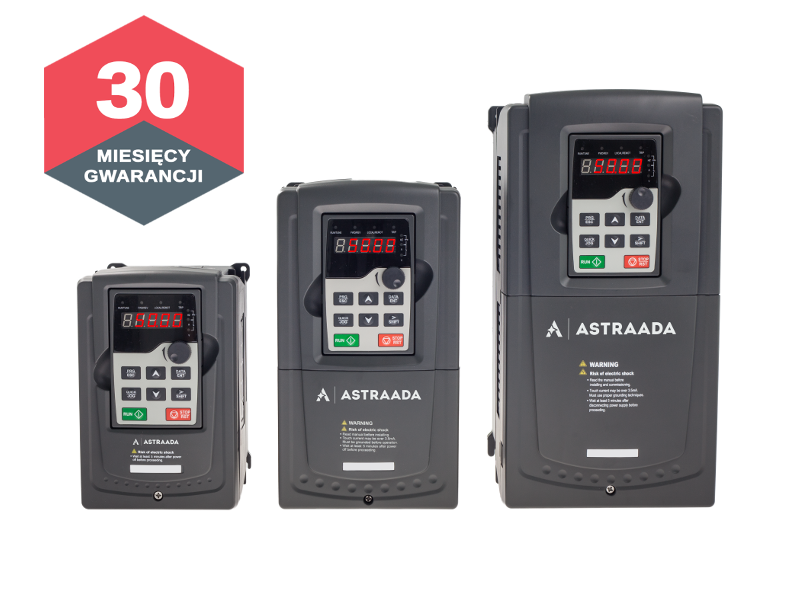

Astraada DRV-26 to nowa seria falowników ogólnego zastosowania umożliwiająca sterowanie silnikami asynchronicznymi o mocach 1,5 ~ 500 kW. DRV-26 została opracowana na bazie platformy sprzętowej wykorzystanej w serii DRV-27, z myślą o mniej wymagających zastosowaniach wentylatorowo-pompowych. Ze względu na wbudowane filtry EMC, ilość wejść/wyjść, szeroki zakres mocy, wbudowany port komunikacyjny RS485 i panel sterowania, DRV-25 stanowi interesującą ofertę dla Klientów poszukujących uniwersalnego, niedrogiego falownika o sporych możliwościach.
Seria Astraada DRV-26 została standardowo wyposażona w funkcje przydatne w aplikacjach wentylatorowo-pompowych. Wśród nich warto wymienić regulator PID, funkcję uśpienia, możliwość załączania w funkcji lotnego startu, funkcję oszczędzania energii, czy wybór dostępnej charakterystyki obciążenia.

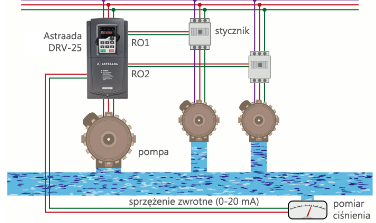

Falowniki tej serii dają również możliwość sterowania wielosilnikowego w trybie kaskadowym. Falownik pracujący w takim trybie steruje prędkością obrotową jednego silnika i w zależności od aktualnego stanu procesu technologicznego (np. przepływu, ciśnienia) ma możliwość, za pomocą wyjść przekaźnikowych, załączać/wyłączać bezpośrednio 2 dodatkowe silniki w taki sposób, aby utrzymywać regulowaną wartość na zadanym poziomie.
Z kolei w funkcji uśpienia falownik rozpoznaje stan układu, w którym pobór przesyłanego medium jest bardzo niski, zatrzymuje silnik i załącza go ponownie dopiero, gdy aktualny poziom spadnie poniżej wartości zadanej.
Dzięki powyższym funkcjom można zrealizować układ regulacji oszczędzając czas, miejsce i energię, zwiększając przy tym jednocześnie bezpieczeństwo i stabilność pracy systemu.
Falowniki Astraada DRV-26 (podobnie jak DRV-24 i DRV-27) wyposażone są w układ chłodzenia wymuszonego, pracujący w odseparowanym od wnętrza przemiennika kanale wentylacyjnym. Dzięki odpowiedniej konstrukcji możliwe jest także wypuszczenie układu chłodzenia poza szafę sterowniczą, a więc tym samym ograniczenie wpływu generowanej przez falownik temperatury na inne elementy w szafie. Zastosowany układ chłodzenia umożliwia „książkowy" montaż falowników (jeden obok drugiego), zapewniając oszczędność miejsca w szafie.
DRV-26 wyposażony jest w wyjmowany, poręczny panel sterowania LED, umożliwiający konfigurację falownika, odczyt parametrów pracy i jednostek procesowych. Opcjonalnie dostępny jest również wielofunkcyjny panel LCD z graficznym wyświetlaczem, pozwalający m.in. na jednoczesne wyświetlanie kilku parametrów pracy oraz kopiowanie i przenoszenie ustawień z jednego przemiennika na drugi.

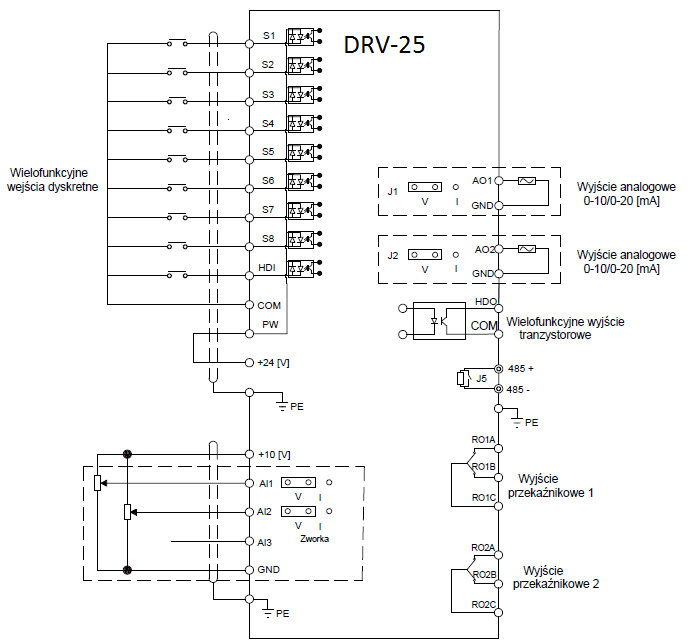

| Typ wejścia/wyjścia | Ilość | Funkcjonalność |
| Wejścia dyskretne | 8 | 1kHz, logika dodatnia/ujemna |
| Wejście HDI | 1 | 50kHz, logika dodatnia/ujemna |
| Wejścia analogowe | 3 | 2x 0~10V, 0~20mA, 1x -10~+10V |
| Wyjście dyskretne | 1 | max. 1 kHz |
| Wyjście HDO | 1 | max. 50 kHz |
| Wyjścia przekaźnikowe | 2 | 3A/250VAC, 1A/30VDC |
| Wyjście analogowe | 2 | 0~10V, 0-20mA |
W przypadku dwóch wartości danego parametru:
| Nr katalogowy | Znamionowa moc wyjściowa (kW) | Znamionowy prąd wejściowy (A) | Znamionowy prąd wyjściowy (A) | Typ obudowy |
| 3x 400 VAC ± 15% | ||||
| AS25DRV41C5 | 1.5 | 5.0 | 4.5 | B2 |
| AS25DRV42C2 | 2.2 | 5.8 | 5.5 | B2 |
| AS25DRV44C0 | 4.0/5.5 | 10/15 | 9.5/14 | C2 |
| AS25DRV45C5 | 5.5/7.5 | 15/20 | 14/18.5 | C2 |
| AS25DRV47C5 | 7.5/11 | 20/26 | 18.5/25 | D2 |
| AS25DRV4011 | 11/15 | 26/35 | 25/35 | D2 |
| AS25DRV4015 | 15/18.5 | 35/38 | 32/38 | E2 |
| AS25DRV4018 | 18.5/22 | 38/46 | 38/45 | E2 |
| AS25DRV4022 | 22/30 | 46/62 | 45/60 | F2 |
| AS25DRV4030 | 30/37 | 62/76 | 60/75 | F2 |
| AS25DRV4037 | 37/45 | 76/90 | 75/92 | G2 |
| AS25DRV4045 | 45/55 | 90/105 | 92/115 | G2 |
| AS25DRV4055 | 55/75 | 105//140 | 115/150 | G2 |
| AS25DRV4075 | 75/90 | 140/160 | 150/180 | H2 |
| AS25DRV4090 | 90/110 | 160/210 | 180/215 | H2 |
| AS25DRV4110 | 110/132 | 210/240 | 215/260 | H2 |
| AS25DRV4132 | 132/160 | 240/290 | 260/305 | I2 |
| AS25DRV4160 | 160/200 | 290/370 | 305/380 | I2 |
| AS25DRV4200 | 200/220 | 370/410 | 380/425 | I2 |
| AS25DRV4220 | 220/250 | 410/460 | 425/480 | J2 |
| AS25DRV4250 | 250/280 | 460/500 | 480/530 | J2 |
| AS25DRV4280 | 280/315 | 500/580 | 530/600 | J2 |
| AS25DRV4315 | 315/350 | 580/620 | 600/650 | J2 |
| AS25DRV4350 | 350/400 | 620/670 | 650/720 | 2*J2 |
| AS25DRV4400 | 400 | 670 | 720 | 2*J2 |
| AS25DRV4500 | 500 | 835 | 860 | 2*J2 |
Wymiary

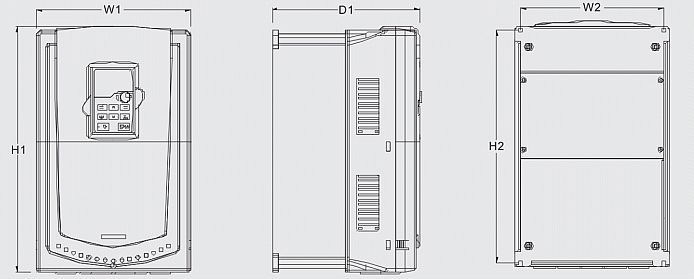

Rysunek 1. Wymiary falowników o mocy od 1.5 do 30 kW

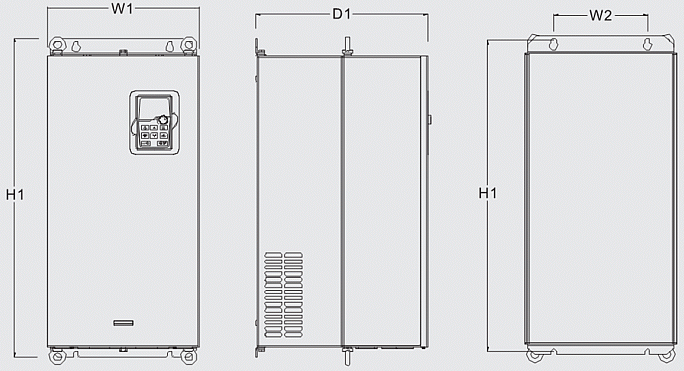

Rysunek 2. Wymiary falowników o mocy od 37 do 110 kW

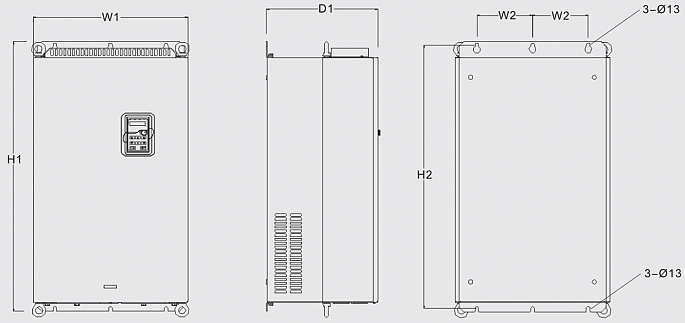

Rysunek 3. Wymiary falowników o mocy od 132 do 200 kW

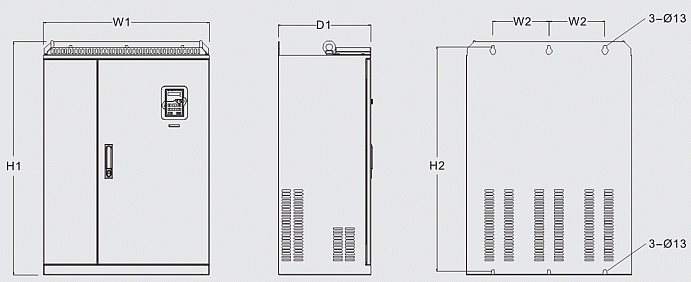

Rysunek 4. Wymiary falowników o mocy od 220 do 315 kW
| Moc (kW) | Typ obudowy | W1 (mm) | W2 (mm) | H1 (mm) | H2 (mm) | D1 (mm) | Otwory montażowe (mm) |
| 15~2.2 | B2 | 126 | 115 | 193 | 175 | 174.5 | 5 |
| 4~5.5 | C2 | 146 | 131 | 263 | 243.5 | 181 | 6 |
| 7.5~11 | D2 | 170 | 151 | 331.5 | 303.5 | 216 | 6 |
| 15~18.5 | E2 | 230 | 210 | 342 | 311 | 216 | 6 |
| 22~30 | F2 | 255 | 237 | 407 | 384 | 245 | 7 |
| 37~55 | G2 | 270 | 130 | 555 | 540 | 325 | 7 |
| 75~110 | H2 | 325 | 200 | 680 | 661 | 365 | 9.5 |
| 132~200 | I2 | 500 | 180 | 870 | 850 | 360 | 11 |
| 220~315 | J2 | 680 | 230 | 926 | 926 | 379.5 | 13 |
 | |||||
|---|---|---|---|---|---|
| DRV-25/26 | |||||
| Nazwa serii | Uniwersalne przemienniki częstotliwości | ||||
| Parametry pracy | |||||
| Metoda sterowania |
|
||||
| Rodzaje silników | Asynchroniczne | ||||
| Zakres napięć zasilających | 400 VAC 3-fazowe | ||||
| Zakres mocy | 1.5 kW ÷ 500 kW | ||||
| Częstotliwość wyjściowa | 0 ÷ 400 Hz | ||||
| Częstotliwość kluczowania | 1 kHz ÷ 15 kHz | ||||
| Maksymalny moment rozruchowy | 150% przy 0,5Hz | ||||
| Prąd przeciążeniowy | 150% In przez 60s 200% In przez 1 s |
||||
| Temperatura pracy | -10°C ÷ 50°C | ||||
| Wejścia / Wyjścia (I/O) | |||||
| Wejścia dyskretne | 9 (1 HDI) | ||||
| Wyjścia dyskretne | 2 (1 HDO) | ||||
| Wyjścia przekaźnikowe | 2 | ||||
| Wejścia analogowe | 2 (0-10V, 0-20mA) 1 (-10V ÷ 10V) |
||||
| Wyjścia analogowe | 2 (0-10V, 0-20mA) | ||||
| Funkcjonalność | |||||
| Obsługiwane protokoły komunikacyjne | Modbus RTU (RS-485) | ||||
| Wbudowany filtr wejściowy EMC | Tak (zgodny z IEC61800-3 C3) | ||||
| Montaż „książkowy” | Tak | ||||
| Wbudowany moduł hamujący | Tak (< 30 kW) | ||||
| Wbudowany panel sterowania | LED (opcjonalnie LCD) | ||||
| Kopiowanie parametrów przez panel zewnętrzny | Tak (dla LCD) | ||||
| Ważniejsze funkcje |
|
||||
