• ID w Profesal: 15153

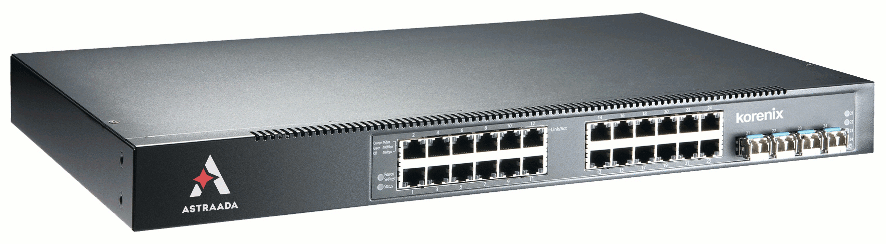

JET-NET-6000 (L3)
/ switche zarządzalne z funkcją routingu



Swiche przemysłowe z funkcją routingu mogą przesyłać dane pomiędzy różnymi podsieciami. Pozwalają również na tworzenia połączeń rezerwowych (VRRP), które podnoszą niezawodność systemu komunikacji w warstwie 3 (Layer 3).

  • 24 porty 10/100/1000TX, w tym 4 porty combo RJ-45/SFP
  • Magistrala 10G do rozbudowy modułowej (maks. 192 porty gigabitowe)
  • Routing (Layer 3): IP, VLAN, Multicast
  • Redundancja: VRRP, RSTP, Rapid Super Ring
  • Obsługa protokołu SNMP oraz LLDP
  • Funkcje: VLAN, GVRP/GMRP, QoS, IGMP Snooping
  • Obsługa konsoli CLI , Web, HTTPS, SSH oraz JetView
  • Zabezpieczenia: IP, MAC, DHCP, 802.1x, ACL l2/L3/L4
  • Temperatura pracy: -10...55°C, -40...65°C (opcja)
  • Gwarancja: 30 miesiące

Layer 3 - routing warstwy 3 (IP, VLAN, Multicast)


Swiche przemysłowe Astraada Net z funkcją routingu oferują możliwość wymiany danych pomiędzy urządzeniami pracującymi w różnych segmentach sieci Ethernet (podsieciach). Tablica routowania może zostać zdefiniowania manualnie (routing statyczny) lub w sposób automatyczny (routing dynamiczny). W ramach routingu dynamicznego wspierane są protokoły RIPv1/v2 oraz OSPFv1/V2.

Rezerwacja połączeń pomiędzy odrębnymi segmentami sieci Ethernet


Podniesienie dostępności systemu, w skład którego wchodzą urządzenia pracujące w różnych podsieciach odbywa się w oparciu o protokół VRRP (Virtual Router Redundancy Protocol). Podczas normalnej pracy systemu dane użytkownika przesyłane są pomiędzy dowolnym urządzeniem sieciowym (hostem), a switchem routującym (L3), który pełni funkcję domyślnej bramy pomiędzy podsieciami (default Gateway). W momencie awarii połączenia z domyślną bramą, zostaje aktywowane połączenie awaryjne z bramą rezerwową. Przełączenie odbywa się automatycznie, gwarantując nie przerwaną pracę urządzeń pracujących w sieci (hostów).

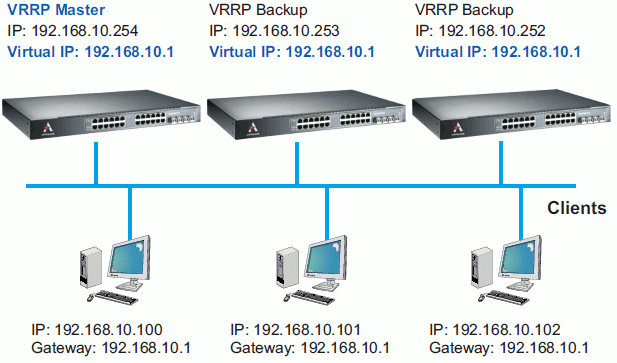

JetNet6524G - rezerwacja połączeń z wykorzystaniem VRRP

Ponadto switche routujące mogą pracować w topologii pierścienia (Rapid Super Ring), zapewniając kompatybilność z innymi seriami przełączników Astraada Net.

Rozbudowana diagnostyka przyśpiesza usuwanie awarii


Zaimplementowany w switchach Astraada Net protokół diagnostyczny SNMP w połączeniu z dedykowanym oprogramowaniem JET-VIEW-PRO (manager SNMP) pozwala w sposób automatyczny wykrywać połączenia sieciowe pomiędzy współpracującymi w systemie urządzeniami. Na podstawie tych danych budowana jest graficzna wizualizacja topologii całej sieci, dzięki czemu zarządzanie i diagnostyka są bardziej intuicyjne, a wykrywanie awarii jest szybkie i proste. Ponadto mechanizm „pułapek", informuje administratora sieci o wcześniej zdefiniowanych zdarzeniach (problemach komunikacyjnych, problemach z zasilaniem, użyciem błędnego hasła podczas logowania, restartem urządzenia, itp.), dzięki czemu przyczynia się do znacznego skrócenia przestoju instalacji.



Astraada Net - automatyczne wykrywanie i wizualizacja topologii sieci





Solidna konstrukcja i modułowa budowa


Przemysłowe wykonanie

Najwyższą niezawodność urządzenia gwarantuje specjalnie skonstruowana obudowa (chłodzenie pasywne), odporność na wstrząsy i wibracje oraz możliwość pracy w szerokim zakresie temperatury od -40 do +65°C (wersja JET-NET-6524G-DC). Ponadto switch posiada 30 miesięcy gwarancji i jest zgdony m. in. z normami: EN55022, EN61000-3-2, EN61000-3-3, EN55024, IEC60068-2-27, IEC60068-2-6, IEC60068-2-36, IEC60068-2-32.

Modułowa konstrukcja do 192 portów

Istotną zaletą urządzenia jest jego elastyczność pozwalająca na współpracę nawet 8 jednostek, celem stworzenie jednego - modułowego urządzenia IP (magistrala łącząca jednostki posiada przepustowość 10G). Konstrukcja pozwala na zintegrowanie w jednym miejscu nawet do 192 portów gigabitowych. Zarządzanie taką ilością łączy z jednego urządzenia (IP), znacznie usprawnia proces administrowania siecią.

JET-NET-6000(L3) - switche zarządzalne z funkcją routingu



 JET-NET-6524G-DC - Astraada NetJET-NET-6524G-DC - Astraada Net
 JET-NET-6524GJET-NET-6524G-DC
Interfejs
Ilość portów miedzianych 24x 10/100/1000 TX 24x 10/100/1000 TX
Ilość portów światłowodowych 4x 1000 FX - moduł SFP (combo) 4x 1000 FX - moduł SFP (combo)
Ilość portów szeregowych (konsola) 1x RS232 1x RS232
Terminal zasilający 230 VAC (100...240 VAC) 24 VDC (18...36 VDC)
Przekaźnikowe wyjście alarmujące - -
Parametry mechaniczne
Obudowa aluminiowa aluminiowa
Stopień ochrony IP31 IP31
Wymiary [mm] 42.5 x 440 x 247 42.5 x 440 x 247
Temperatura pracy [C] -10...+55 -40...+65
Wilgotność [%] 10...95 10...95
Montaż szafa RACK 19" szafa RACK 19"
Funkcje i protokoły
Konfiguracja z przeglądarki internetowej tak tak
Zabezpieczone protokoły: HTTPS,
SSH, 802.1x, RADIUS, TACACS
tak tak
Redundancja połączeń tak (RSR, VRRP, RSTP) tak (RSR, VRRP, RSTP)
Funkcja IGMP Snooping tak tak
Funkcja VLAN tak tak
Funkcja Quality of Service tak tak
SNMP V1/V2C/V3 tak tak
SMTP tak tak
Syslog (Logowanie alarmów w switchu) tak tak
Routing (Layer 3) tak (RIPv1/v2, OSPFv1/v2, PIM-DM, PIM-SM, VRRP) tak (RIPv1/v2, OSPFv1/v2, PIM-DM, PIM-SM, VRRP)
Gwarancja i certyfikaty
Gwarancja 30 miesięcy 30 miesięcy
Certyfikaty FCC Class A, EN55022, EN61000-3-2, EN61000-3-3, EN55024 (IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8, IEC 61000-4-11), IEC60068-2-27, IEC60068-2-6, IEC60068-2-36, IEC60068-2-32 FCC Class A, EN55022, EN61000-3-2, EN61000-3-3, EN55024 (IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8, IEC 61000-4-11), IEC60068-2-27, IEC60068-2-6, IEC60068-2-36, IEC60068-2-32
