Switche zarządzalne wykorzystywane są w bardziej odpowiedzialnych systemach. Oferują szereg funkcji pozwalających na szybkie wykrywanie i usuwanie awarii (zdalna diagnostyka MODBUS TCP/SNMP) oraz zabezpieczających sieć przed awarią (rozbudowane, samonaprawiające się struktury sieciowe typu RING).

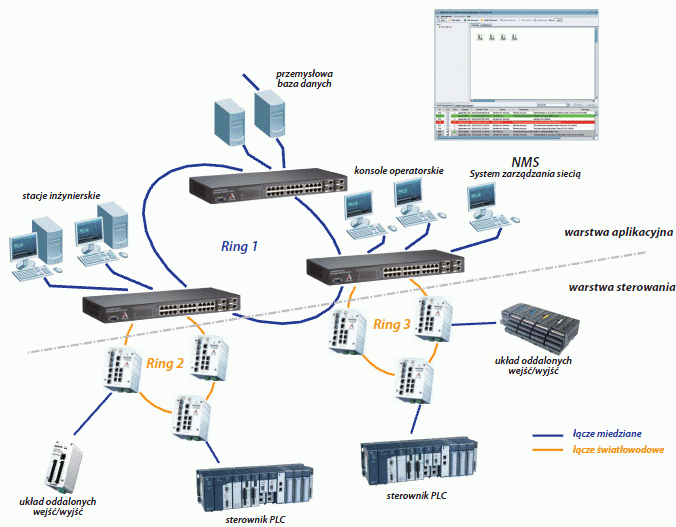

Nowoczesne systemy wizualizacji pracy maszyn oraz układy sterowania procesami przemysłowymi coraz częściej są budowane w oparciu o bardziej rozbudowane i odporne na awarię struktury sieci Ethernet. Układ rezerwacji tworzony z wykorzystaniem topologii pierścienia daje możliwość inteligentnego reagowania na uszkodzenie medium transmisyjnego (skrętki, światłowodu) lub przełącznika. Jeśli dowolny segment połączenia typu ring zostanie zerwany lub rozłączony, wówczas uruchomione zostaje połączenie awaryjne (czas przełączenia na ścieżkę rezerwową nie przekracza 5 ms, nawet przy pełnym obciążeniu sieci). Przełącznik może pracować w kilku połączeniach typu ring równocześnie.

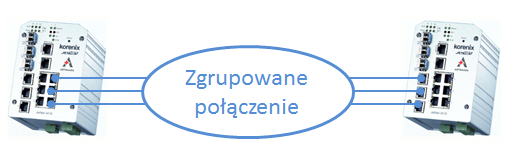

Link Aggregation Control Protocol (LACP) jest kolejną cechą wpływającą na podniesienie niezawodności sieci. Pozwala ona grupować kilka połączeń (do 5) pomiędzy dwoma przełącznikami w jeden logiczny kanał komunikacyjny zwiększający przepustowość połączenia. Rozwiązanie to stanowi szybką i nie wymagającą nakładów finansowych metodę zwiększania sprawności wybranego połączenia. Jest również dodatkowym zabezpieczeniem kanału transmisyjnego, gdyż awaria jednego z przewodów nie powoduje zatrzymania pracy całej sieci – dane przesyłane są pozostałymi kanałami. Zgrupowane połączenie może być także częścią pierścienia. Spowoduje to, że rezerwowe złącze zadziała tyko wtedy, gdy uszkodzeniu ulegną wszystkie zgrupowane kanały.
Zarządzalne switche Astraada doskonale sprawdzają się w aplikacjach, w których wymagana jest wysoka niezawodność i wydajność połączenia. Konfiguracja switcha może odbywać się z poziomu przeglądarki internetowej (Web/HTTPS), konsoli CLI (Telenet, SSH) oraz poprzez protokół SNMP. Dzięki przejrzystemu menu w postaci drzewa oraz rozbudowanej pomocy opisującej poszczególne elementy i funkcje switcha, konfiguracja urządzenia z poziomu strony WWW nie powinna sprawić kłopotu nawet mniej doświadczonym projektantom sieci przemysłowych.
Bardziej doświadczeni administratorzy mogą wykorzystać do konfiguracji zewnętrzne oprogramowanie bazujące na protokole SNMP. Manager SNMP poza konfiguracją urządzeń sieciowych, daje możliwość zdalnej diagnostyki i monitoringu sieci ethernetowej. Diagnostyka oparta jest o mechanizm „pułapek", informujących użytkownika o wcześniej zdefiniowanych zdarzeniach (problemach komunikacyjnych, problemach z zasilaniem, użyciem błędnego hasła podczas logowania, restartem urządzenia, itp.). Sytuacje alarmowe wysyłane są zdarzeniowo do managera SNMP (mogą być także logowane lokalnie w switchu lub sygnalizowane za pomocą przekaźnikowego wyjścia alarmowego).

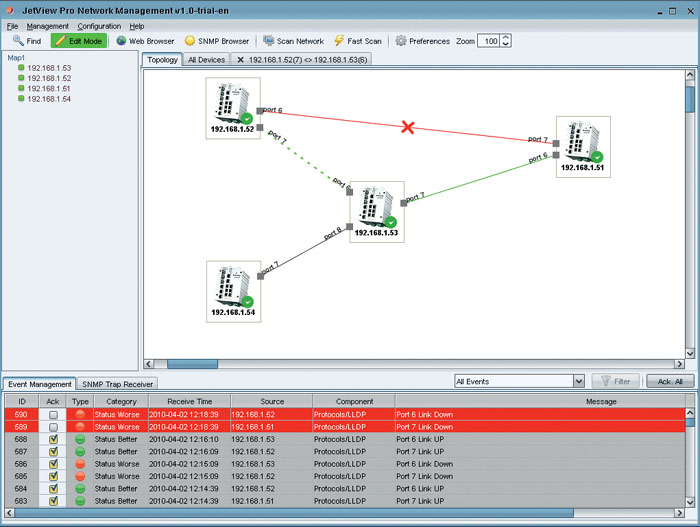

Zaimplementowany w switchach Astraada Net protokół diagnostyczny SNMP w połączeniu z dedykowanym oprogramowaniem JET-VIEW-PRO (manager SNMP) pozwala w sposób automatyczny wykrywać połączenia sieciowe pomiędzy współpracującymi w systemie urządzeniami. Na podstawie tych danych budowana jest graficzna wizualizacja topologii całej sieci, dzięki czemu zarządzanie i diagnostyka są bardziej intuicyjne, a wykrywanie awarii jest szybkie i proste. Ponadto mechanizm „pułapek", informuje administratora sieci o wcześniej zdefiniowanych zdarzeniach (problemach komunikacyjnych, problemach z zasilaniem, użyciem błędnego hasła podczas logowania, restartem urządzenia, itp.), dzięki czemu przyczynia się do znacznego skrócenia przestoju instalacji.
W wielu aplikacjach kontrola ruchu w sieci jest ważnym zagadnieniem. Ma to miejsce szczególnie wtedy, gdy komunikacja pomiędzy kilkoma wybranymi urządzeniami jest bardziej istotna niż pomiędzy pozostałymi. Do takich zadań warto wykorzystać system priorytetów - Quality of Service (QoS). Pozwala on definiować połączenia w taki sposób, aby dane trafiły do miejsca docelowego bez opóźnień nawet przy dużym ruchu sieciowym. Konfiguracja sprowadza się do określenia priorytetu dla danych wysyłanych na konkretny port urządzenia.
Zbyt długie zajmowanie łącza przez jedno z urządzeń, może wpływać negatywnie na pracę całej sieci Ethernet. Poprawną wymianę danych może w takim przypadku zapewnić mechanizm QoS lub sztywne ograniczenie przepustowości dla każdego z portów. Funkcja Rate Control pozwala na określenie pasma dla przesyłanych i odbieranych danych. Możliwy jest także wybór typu danych, jakie będą filtrowane (Multicast, Broadcast, UnknownMulticast, All).

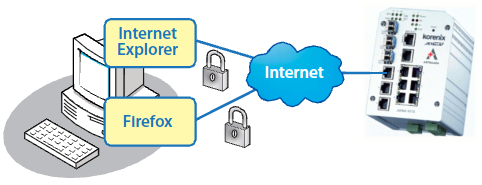

Równie ważnym zagadnieniem jak niezawodność sieci Ethernet, jest jej bezpieczeństwo. Przełączniki Astraada Net pozwalają na zabezpieczenie połączenia na dwa sposoby: poprzez ograniczenie dostępu do portów oraz poprzez kontrolę numerów IP. Pierwsza z metod jest najprostszym, a zarazem bardzo wydajnym sposobem ochrony przed nieuprawnionym dostępem. Polega na stałym przypisaniu adresów MAC kart sieciowych do konkretnych portów. Dzięki temu adresy, które nie zostały dodane do specjalnej listy, nie mogą uczestniczyć w wymianie danych. Drugim sposobem zabezpieczenia sieci jest weryfikacja numeru IP. Polega on na określeniu z góry numerów IP, które będą miały dostęp do konsoli zarządzania przełącznikiem (poprzez przeglądarkę WWW lub Telnet).
Innym sposobem ochrony przesyłanych danych jest tworzenie sieci wirtualnych – VLAN. Technologia ta pozwala łączyć urządzenia w zwarte grupy wirtualne. Tylko członkowie tej samej grupy mogą ze sobą wymieniać dane. Dodatkową zaletą tej funkcjonalności jest ograniczenie ruchu w sieci.
W celu zapewnia długiej i bezawaryjnej pracy switche Astraada Net posiadają odpowiednio skonstruowaną obudowę, odporną na działanie korozji i łatwo oddającą ciepło. Jest ona wykonana z aluminium i posiada stopień ochrony IP31, który chroni urządzenie przed zanieczyszczeniami i kondensacją pary wodnej. Nieprzerwane działanie switcha zapewnia redundantne zasilanie oraz szeroki zakres temperatury pracy (od -25 do +70°C). Pomocne może się okazać także wyjście alarmujące (przekaźnikowe) dla poszczególnych portów i zasilania. Wszystkie modele switchy Astraada Net objęte są 54 miesięcznym okresem gwarancji.
SFP (Small Form Pluggable) to standard kompaktowych konwerterów światłowodowych, mających zastosowanie ze switchami i konwerterami Astraada Net, które wyposażone są w porty combo RJ-45/SFP. Szerokie spektrum dostępnych modułów SFP pozwala dostosować wyposażenie każdego z urządzeń do potrzeb aplikacji. Konwertery pozwalają na przesył danych światłowodami wielomodowymi oraz jednomodowymi z przepustowością 100Mbps i 1000Mbps, na odległości do 120 km. Wszystkie moduły SFP posiadają złącze światłowodowe typu LC.
Mocowanie DIN
 |  |  |  | ||
|---|---|---|---|---|---|

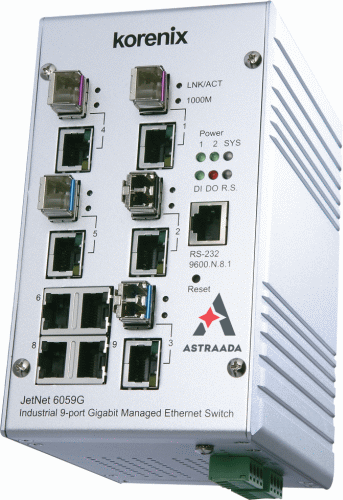

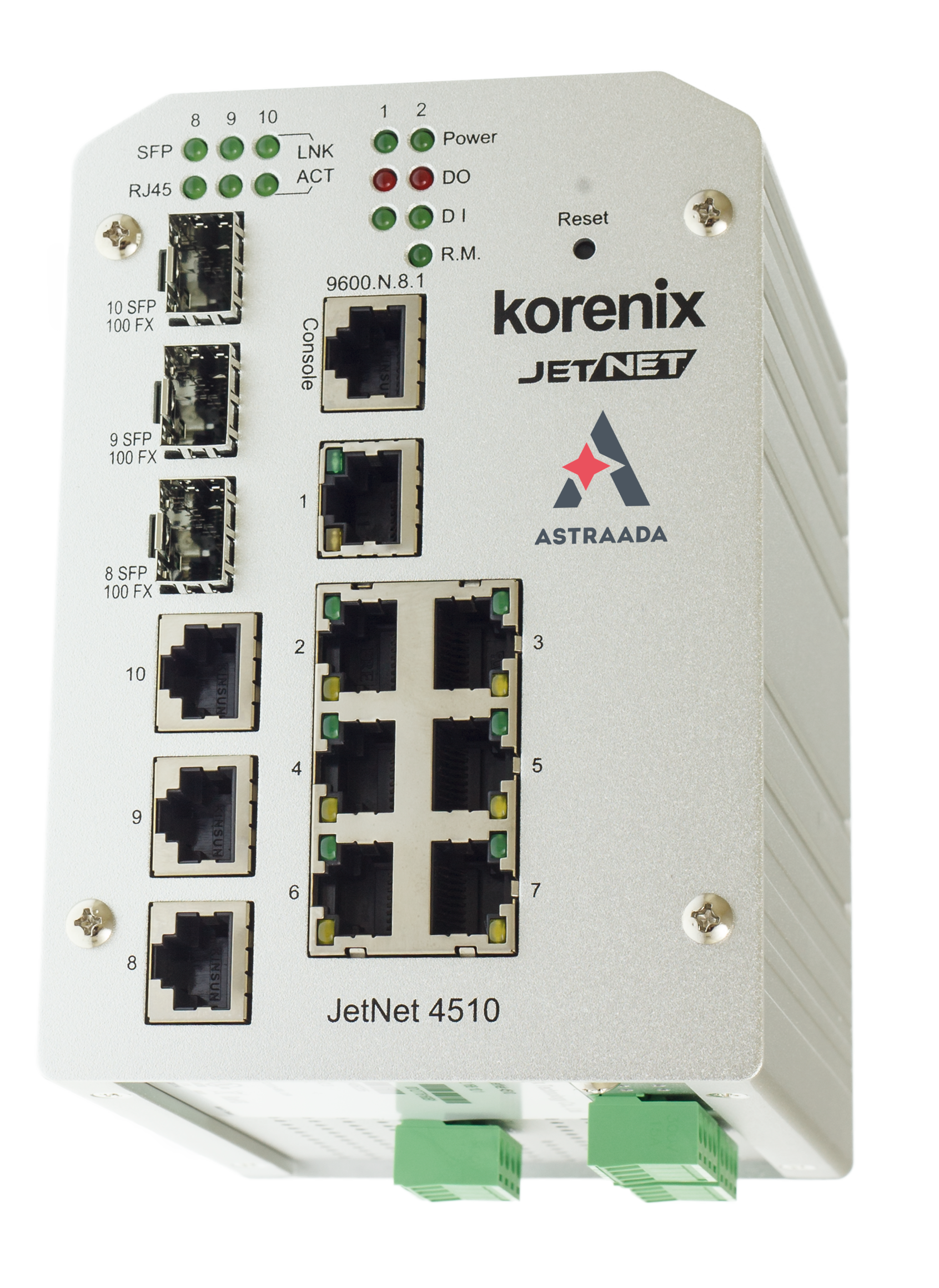

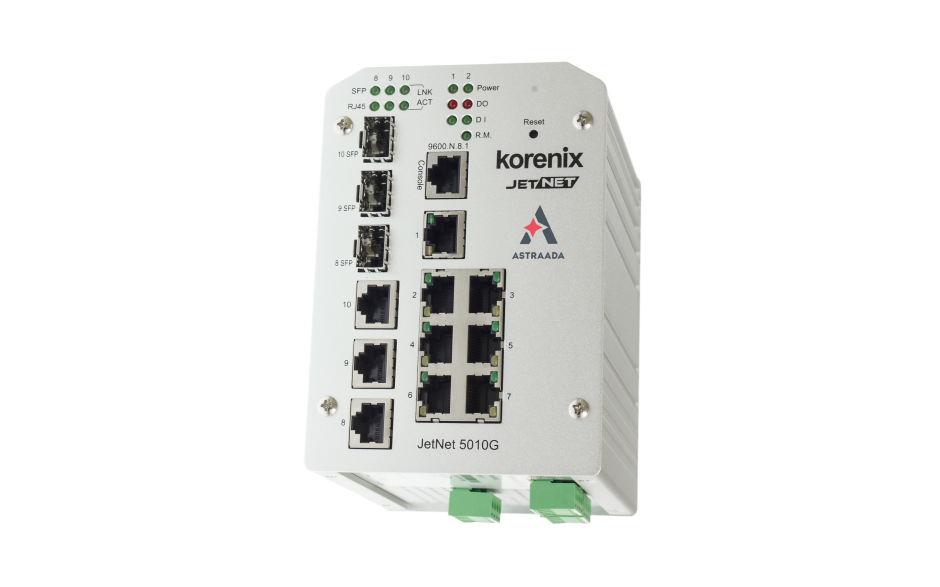

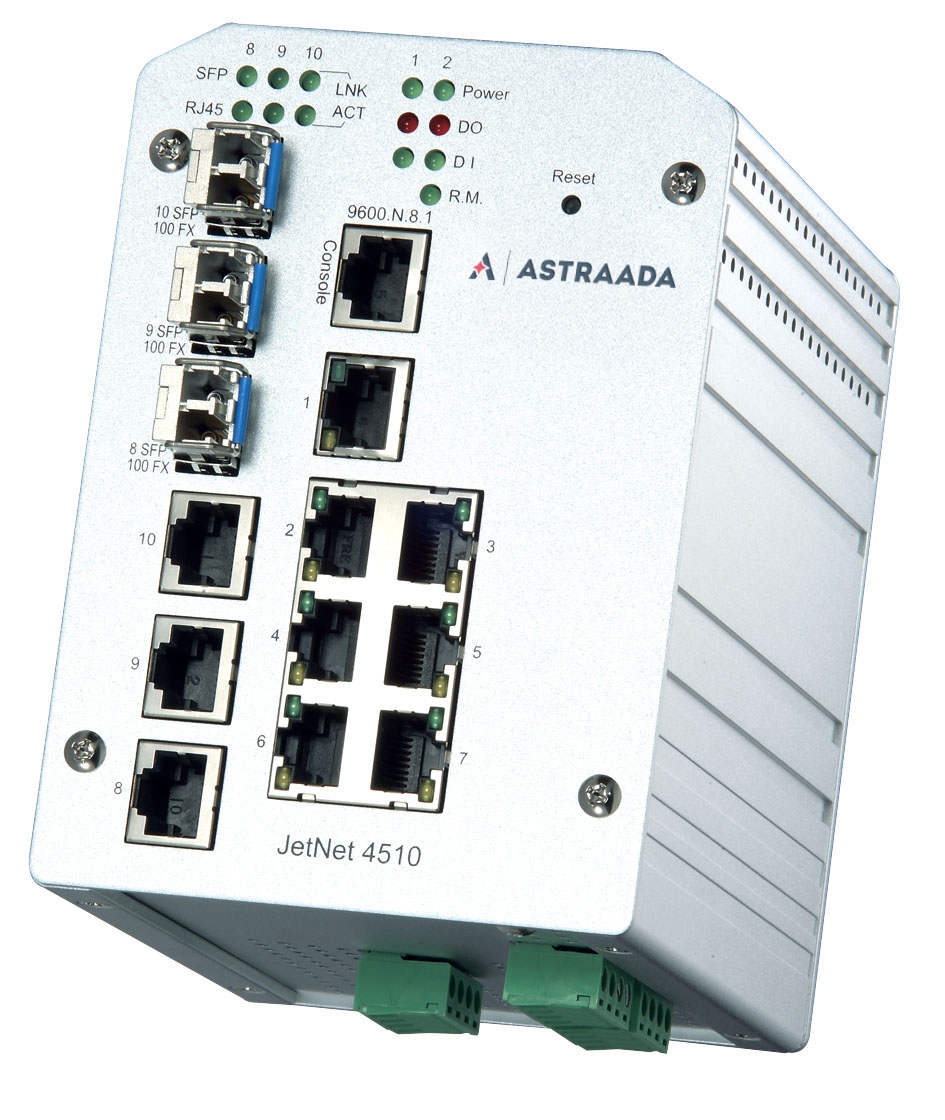

| JET-NET-6059G | JET-NET-5020G | JET-NET-5010G | JET-NET-4510 | ||
| Interfejs | |||||
| Ilość portów miedzianych |
4x 10/100/1000 TX 5x 10/100/1000 TX (opcja) |
16x 10/100 TX 4x 100/1000 TX (opcja) |
7x 10/100 TX 3x 10/100/1000 TX (opcja) |
7x 10/100 TX 3x 10/100 TX (opcja) |
|
| Ilość portów światłowodowych | 5x 100/1000 FX - moduł SFP (opcja) | 4x 100/1000 FX - moduł SFP (opcja) | 3x 100/1000 FX - moduł SFP (opcja) | 3x 100 FX - moduł SFP (opcja) | |
| Ilość portów szeregowych (konsola) | 1x RS232 | 1x RS232 | 1x RS232 | 1x RS232 | |
| Terminal zasilający | 2x 24V DC (10.5...60V DC) | 2x 24V DC (9,6...60V DC) | 2x 24V DC (12...48V DC) | 2x 24V DC (12...48V DC) | |
| Przekaźnikowe wyjście alarmujące |
1x (konfigurowalne) |
1x (konfigurowalne) | 2x (konfigurowalne) | 2x (konfigurowalne) | |
| Parametry mechaniczne | |||||
| Obudowa | aluminiowa | aluminiowa | aluminiowa | aluminiowa | |
| Stopień ochrony | IP31 | IP30 | IP31 | IP31 | |
| Wymiary [mm] | 136 x 95 x 160 | 160 x 108 x 136 | 137 x 96 x 119 | 137 x 96 x 119 | |
| Temperatura pracy [C] | -25...+70 | -40...+75 | -25...+70 | -25...+70 | |
| Wilgotność [%] | 5...95 | 0...90 | 5...95 | 5...95 | |
| Montaż | szyna DIN | szyna DIN | szyna DIN | szyna DIN | |
| Funkcje i protokoły | |||||
| Konfiguracja z przeglądarki internetowej | tak | tak | tak | tak | |
| Zabezpieczone protokoły: HTTPS, SSH, 802.1x |
tak | tak | tak | tak | |
| Redundancja połączeń (Ring) | tak | tak | tak | tak | |
| Funkcja IGMP Snooping | tak | tak | tak | tak | |
| Funkcja VLAN | tak | tak | tak | tak | |
| Funkcja Quality of Service | tak | tak | tak | tak | |
| SNMP V1/V2C/V3 | tak | tak | tak | tak | |
| SMTP | tak | tak | tak | tak | |
| Syslog (Logowanie alarmów w switchu) | tak | tak | tak | tak | |
| Gwarancja i certyfikaty | |||||
| Gwarancja | 54 miesiące | 54 miesiące | 54 miesiące | 54 miesiące | |
| Certyfikaty | EN 50121-3-2, EN50121-4, IEC 61000-6-2, IEC 61000-6-4, IEC 60945, FCC Class A, CE/ EN55011, IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8, IEC 61000-4-9, IEC60068-2-6, IEC60068-2-27, IEC60068-2-32 | IEC/EN61000-6-2, EN55022, FCC Class A, CE, IEC/EN61000-6-4, IEC61000-4-2, IEC61000-4-3, IEC61000-4-4, IEC61000-4-5, IEC61000-4-6, IEC61000-4-8, IEC61000-4-9, IEC 60068-2-6, IEC 60068-2-27, IEC 60068-2-32 | EN55022 CLASS A, EN61000-3-2, EN61000-3-3, EN61000-6-4, EN55024, EN61000-6-2, IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8, IEC 61000-6-2, UL 508, IEC 60068-2-27, IEC 60068-2-32, IEC 60068-2-6 | EN55022 CLASS A, EN61000-3-2, EN61000-3-3, EN61000-6-4, EN55024, EN61000-6-2, IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8, UL508, IEC 60068-2-27, IEC 60068-2-6, IEC 60068-2-32 | |
Mocowanie RACK
 |  | ||||
|---|---|---|---|---|---|

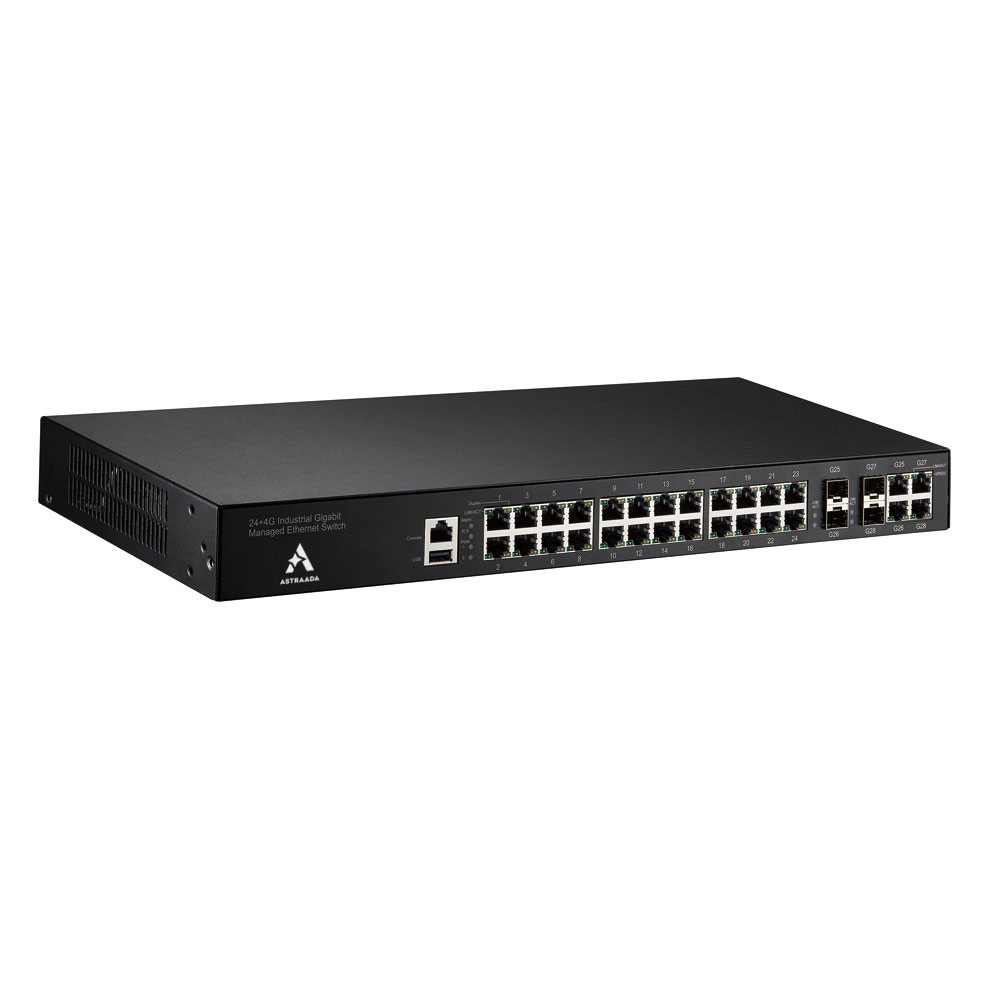

| JET-NET-5428G2 | JET-NET-6528Gf | ||||
| Interfejs | |||||
| Ilość portów miedzianych |
24x 10/100 TX 4x 100/1000 TX (opcja) |
16x 100/1000 TX 8x 100/1000 TX (opcja) |
|||
| Ilość portów światłowodowych | 4x 100/1000 FX - moduł SFP (opcja) | 8x 100/1000 FX (opcja), 4x 1000 FX - SFP | |||
| Ilość portów szeregowych (konsola) |
1x RS232 |
1x RS232 | |||
| Terminal zasilający |
90...264V AC 18...75V DC (opcja) |
JET-NET-6528Gf-AC: AC110/220 (90-264VAC) JET-NET-6528Gf-2DC24: DC24 (18~36VDC) JET-NET-6528Gf-2DC48: DC48 (36-75VDC) |
|||
| Przekaźnikowe wyjście alarmujące | - | 1A@24V | |||
| Parametry mechaniczne | |||||
| Obudowa | aluminiowa | stal | |||
| Stopień ochrony | IP30 | IP40 | |||
| Wymiary [mm] | 44 x 438 x 170 | 44x431x375 | |||
| Temperatura pracy [C] | -40...+70 | -40… +75 | |||
| Wilgotność [%] | 5...95 | 10…95 | |||
| Montaż | szafa RACK - 19" | szafa RACK - 19" | |||
| Funkcje i protokoły | |||||
| Konfiguracja z przeglądarki internetowej | tak | tak | |||
| Zabezpieczone protokoły: HTTPS, SSH, 802.1x |
tak | tak | |||
| Redundancja połączeń (Ring) | tak | tak | |||
| Funkcja IGMP Snooping | tak | tak | |||
| Funkcja VLAN | tak | tak | |||
| Funkcja Quality of Service | tak | tak | |||
| SNMP V1/V2C/V3 | tak | tak | |||
| SMTP | tak | tak | |||
| Syslog (Logowanie alarmów w switchu) | tak | tak | |||
| Gwarancja i certyfikaty | |||||
| Gwarancja | 54 miesiące | 54 miesiące | |||
| Certyfikaty | IEC/EN61000-3-2, EN61000-3-3, EN55022, FCC Class A, CE, IEC/EN55024, IEC61000-4-2, IEC61000-4-3, IEC61000-4-4, IEC61000-4-5, IEC61000-4-6, IEC61000-4-8, IEC61000-4-11, IEC 60068-2-6, IEC 60068-2-36, IEC 60068-2-27, IEC 60068-2-32 | IEC61850-3, IEEE1613, EN50121-4, UL 60950-1, IEC/EN61000-3-2, EN61000-3-3, EN55022, FCC Class A, CE, Radiation, Conduction, IEC/EN55024, IEC61000-4-2, IEC610004-3, IEC610004-4, IEC61000-4-5, IEC61000-4-6, IEC61000-4-8, IEC61000-4-11, IEC 60068-2-6, IEC 60068-2-36, IEC 60068-2-27, IEC 60068-2-32 | |||
Zaloguj się, by zobaczyć niższe ceny. Dla nowych kont potrzebujemy 24h na przydzielenie rabatu.
| Produkt | Cena netto | ||
|---|---|---|---|
 |
2 640 PLN |
||
 |
3 260 PLN |
||
 |

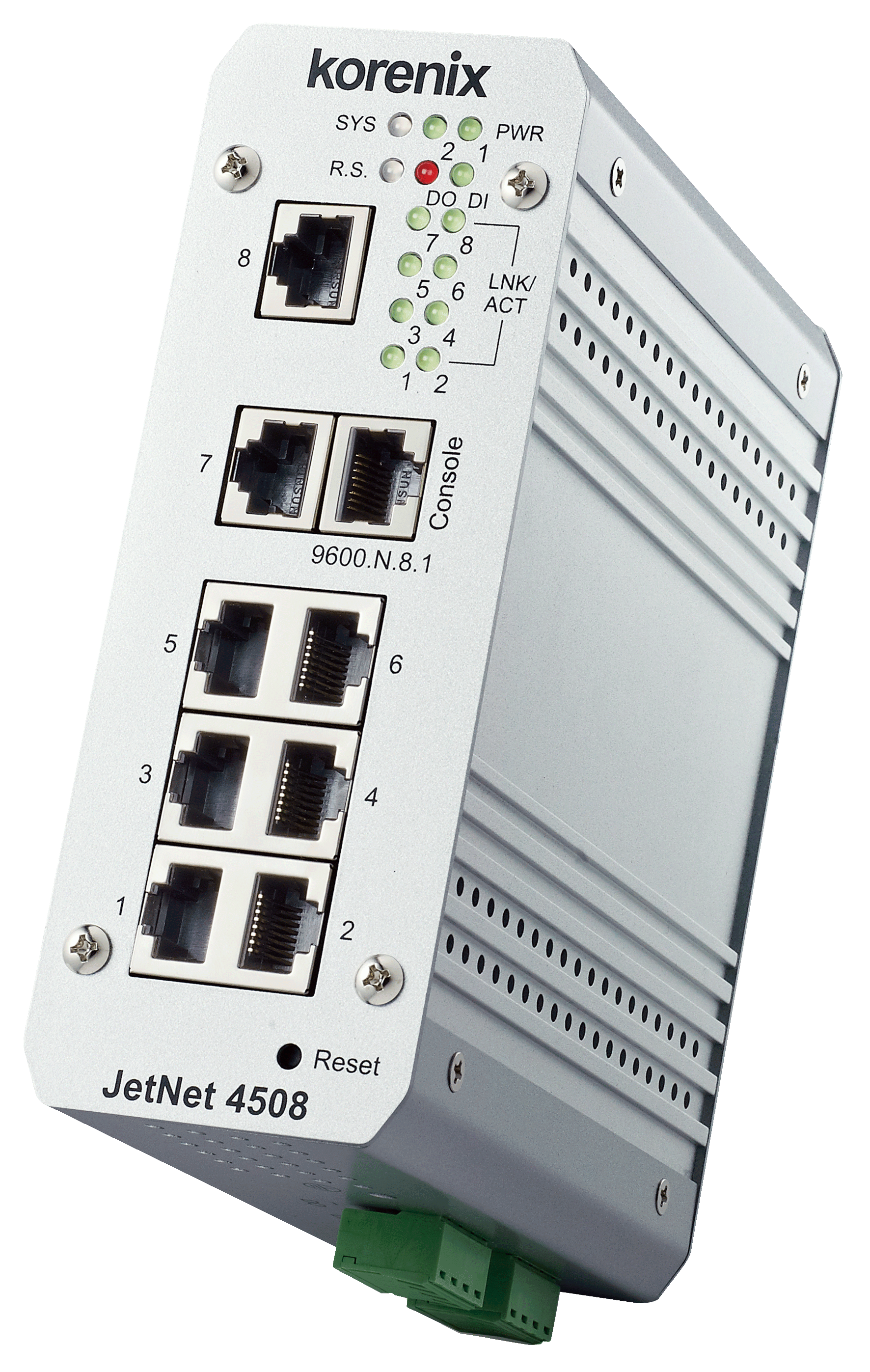

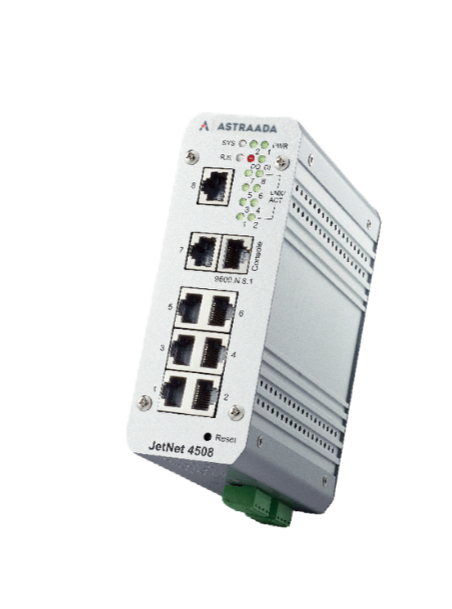

Switch zarządzalny przemysłowy, Ethernet - 8-portowy (SNMP, SuperRing) Kod produktu: JET-NET-4508 Zobacz w sklepie » |
