• ID w Profesal: 13613

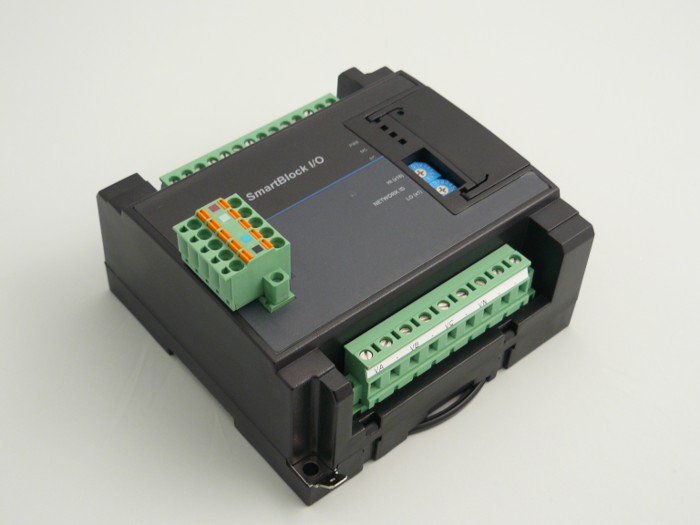

SmartBlock I/O
/ Oddalone układy I/O działające na sieci CsCAN

SmartBlock I/O od Horner APG to idealny wybór w przypadku rozbudowy obiektowych urządzeń wyposażonych w port CsCAN o obsługę dodatkowych sygnałów. Rozwiązania wykorzystywane sa najczęściej jako rozbudowa lokalna sterowników kompaktowych Horner APG.

  • Możliwość komunikacji ze wszystkimi sterownikami wyposażonymi w port CsCAN
  • Maksymalnie do 253 urządzeń w ramach jednej sieci
  • Komunikacja na odległość do 2000 metrów (przy zastosowaniu repeaterów)
  • Wymiana danych z prędkością do 125 Kb/s
  • Montaż na szynie DIN bez użycia narzędzi
  • Lokalna diagnostyka pracy, dzięki diodom statusowym LED
  • Status pracy i komunikacji dostępny w sterowniku
  • Prosta konfiguracja modułów z poziomu bezpłatnego narzędzia
  • Odłączane terminale przyłączeniowe
  • Duża odporność na silne wstrząsy i wibracje

Komunikacja w sieci CsCAN

SmartBlock I/O komunikują się z każdym systemem sterowania, który wyposażony jest w port CsCAN. Interfejs ten jest standardowo zabudowany we wszystkich sterownikach PLC firmy Horner APG, pozwalając na prostą i atrakcyjną cenowo rozbudowę systemu o kolejne sygnały wejść/wyjść.

Szybkie i dokładne pomiary

SmartBlock I/O obsługuje sygnały pochodzące z czujników termoparowych i rezystancyjnych (konfi gurowany typ sensora), pozwalając na dokładny pomiar temperatur.

Monitorowanie parametrów sieci elektrycznej

W ofercie SmartBlock I/O znajduje się dedykowany moduł do monitorowania parametrów trójfazowej sieci elektrycznej o napięciu do 600 VAC. Przy jego pomocy mamy łatwy dostęp do informacji o: napięciach na poszczególnych liniach, mocy czynnej i biernej, itp.

Niezawodna wymiana danych w sieci CsCAN

Sieć CsCAN posiada rozgłoszeniowy charakter komunikacji dzięki czemu w łatwy sposób dane z układów wejść/wyjść można udostępniać do innych sterowników PLC pracujących w sieci. Dane wymieniane są z szybkością 125 kB/s, a w jednej sieci może pracować do 253 urządzeń.

Komunikacja modułów SmartBlock z systemem sterowania


SmartBlock to rozwiązanie komunikujące się ze sterownikami Horner APG wykorzystując do tego celu sieć CsCAN. W jednej sieci może pracować do 253 urządzeń, a dane pomiędzy modułami a sterownikiem wymieniane są z prędkością 125 Kb/s. W zależności od budowy sieci urządzenia mogą być montowane w odległości nawet 2000 metrów od sterownika przy zastosowaniu odpowiednich wzmacniaczy sygnału. Funkcjonalność ta pozwala na znaczne oddalenia modułów względem sterownika, dzięki czemu SmartBlock idealnie nadaje się do systemów o architekturze rozproszonej.

Szybka konfiguracja układów z poziomu bezpłatnego narzędzia


Podobnie jak w przypadku SmartStix konfiguracja modułów SmartBlock realizowana jest z poziomu narzędzia Cscape i ogranicza się podania adresu urządzenia w sieci oraz określenia adresów zmiennych pod którymi będą mapowane dane pochodzące z oddalonych układów. W modułach temperaturowych należy dodatkowo wybrać czujnik jaki będzie podłączony do konkretnego kanału pomiarowego w module.

Lokalna diagnostyka modułów i status komunikacji dostępny w sterowniku


Wszystkie moduły SmartBlock wyposażone są w 3 diody informujące użytkownika o statusie zasilania, komunikacji oraz konfiguracji modułu. Przy ich pomocy w szybki sposób można sprawdzić czy moduł pracuje prawidłowo w systemie. Oprócz tego status komunikacji z każdym modułem można monitorować w sterowniku i odpowiednio alarmować operatorów jeśli nastąpi utrata komunikacji lub jakikolwiek inny problem. Moduły dyskretne posiadają dodatkowo diody LED informujące o aktualnym stanie wejścia/wyjścia.

Dostępne modele


  • HE579RTD100 - 4 wejścia analogowe rezystancyjne; rozdzielczość 24 bity
  • HE579RTD200 - 8 wejść analogowych rezystancyjnych; rozdzielczość 24 bity
  • HE579THM100 - 4 wejścia analogowe termoparowe; rozdzielczość 24 bity
  • HE579THM200 - 8 wejść analogowych termoparowych; rozdzielczość 24 bity
  • HE579ACM300 – moduł do monitorowania parametrów sieci elektrycznych o napięciu od 40 do 600 VAC

Zaloguj się, by zobaczyć niższe ceny. Dla nowych kont potrzebujemy 24h na przydzielenie rabatu.

ProduktCena netto
3 140 PLN

-->
