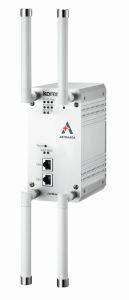

JET-WAVE-3220
/ Ethernet bezprzewodowy dla produkcji

JET-WAVE-3220 jest routerem bezprzewodowym przeznaczonym do pracy w paśmie 2,4 oraz 5 GHz (IEEE 802.11 a/b/g/n). Znajduje główne zastosowanie do pracy na hali produkcyjnej lub magazynowej, gdzie stosowany jest do gromadzenia danych z maszyn oraz wymiany informacji z obiektami mobilnymi, np. suwnicami czy wózkami.

  • Pasmo 5,4 GHz i 2,4GHz
  • Redundancja kanału (2 sieci bezprzewodowe)
  • Przesył danych z prędkością do 300 Mbps
  • Zasięg komunikacji do kilkuset metrów
  • Tryby pracy: AP, CPE, WDS, ROUTER, P2P, P2M
  • Funkcje: STP, SNMPv3, NTP, DHCP Server
  • Szyfrowanie danych: WPA2 (AES)
  • Obsługa stacji mobilnych
  • Zasilanie 24 VDC lub zasilanie PoE+ (gigabit)
  • W zestawie 4 anteny 2.63 / 3.57 dBi
  • Zakres temperatur pracy: -40...+70°C
  • Gwarancja: 54 miesiące

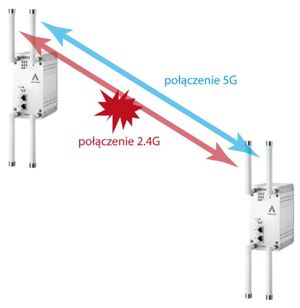

Redundancja kanału transmisyjnego


JET-WAVE-3220 - redundancja_wifi

JET-WAVE-3220 wyposażony jest w dwie karty bezprzewodowe pracujące w paśmie 2.4 oraz 5 GHz. Można je wykorzystać do zbudowania jednego połączenia bezprzewodowego z podwojoną trasą komunikacyjną. Użytkownik może wybrać, który z interfejsów będzie pełnił rolę podstawową, a który zastępczą.



Ponadto, dzięki nowej technologii MIMO 802.11n możliwe jest równoczesne formowanie fali nośnej w kierunku poziomym i pionowym, dzięki czemu transfer danych może dochodzić nawet do 300 Mbps. Wykorzystanie fali nośnej w dwóch polaryzacjach zwiększa niezawodność połączenia.

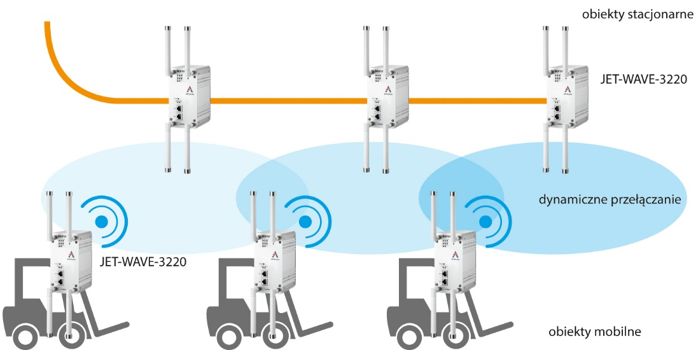

Obsługa stacji mobilnych


Router posiada mechanizm pozwalający na dynamiczną zmianę punktów dostępowych (AP). Odbywa się to, dzięki ciągłemu pomiarowi siły sygnału z urządzeń znajdujących się w jego zasięgu komunikacji. Po wykryciu sygnałów i pomiarze ich natężenia, urządzenie automatycznie przełącza się na trasę o najlepszych parametrach. Taki mechanizm gwarantuje wysoką dostępność kanału transmisyjnego w aplikacjach mobilnych, np. ruchome wózki lub suwnice na hali produkcyjnej.

JET-WAVE-3220 - obsługa punktów mobilnych

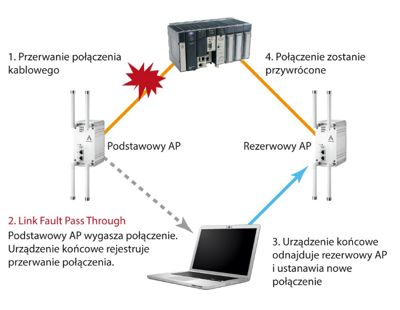

Przekazywanie informacji o awarii połączenia kablowego


    Specjalny mechanizm (Link Fault Pass Through) monitoruje stan połączenia kablowego, pomiędzy routerem wifi i urządzeniem końcowym. W momencie awarii łącza kablowego, JET-WAVE automatycznie rozłącza również połączenie bezprzewodowe.



    Dzięki temu urządzenie użytkownika jest informowane o problemie z komunikacją i może nawiązać transmisję przez trasę alternatywną. Pozwala to skrócić czas przestojów i zwiększa niezawodność systemu.

JET-WAVE-3220 - informowanie o awarii połączenia

Wysoka niezawodność i bezpieczeństwo


Zabezpieczenie danych użytkownika

Router wyposażony został w mechanizm szyfrowania danych użytkownika WPA2, który jest obecnie jednym z najlepiej zabezpieczonych algorytmów. W aplikacjach, w których wykorzystywane jest połączenie tunelowe (P2P), można znacząco podnieść bezpieczeństwo poprzez zastosowanie protokołu IPSec, a w systemach wykorzystujących połączenie z zewnętrzną siecią WAN – korzystając z wbudowanego mechanizmu firewall.

Przemysłowe wykonanie

Przemysłowa konstrukcja zgodna z normą EN50121-4, obudowa IP31, możliwość pracy w szerokim zakresie temperaturowym od -40°C do +70°C oraz 54 miesiące gwarancji zapewniają bezawaryjną pracę modemu w trudnych warunkach środowiskowych. JET-WAVE-3220 może zostać wyposażony w złącza M12, które przeznaczone są do zastosowań mobilnych, w których występują duże wibracje, np.: autobusy, pociągi oraz inne środki transportu. Urządzenie może być zasilane poprzez standard PoE+, który ogranicza ilość okablowania lub poprzez redundantne złącze 24 VDC (12...48).Ÿ

JET-WAVE-3220 – Ethernet bezprzewodowy dla produkcji



  JET-WAVE-3220
  JET-WAVE-3220
Interfejs
Ilość portów 2x10/100/1000 TX
Ilość kart bezprzewodowych 2x 802.11 a/b/g/n - pasmo 2,4GHz/5GHz
Maksymalny zasięg komunikacji 1000 m
Zakres częstotliwości 5.170~5.250GHz (CE), 2.412~2.472GHz (CE)
Moc nadajnika 20-25dBm
Czułość odbiornika

802.11a:
-82dBm@6Mbps,1Rx; -95/-91dBm@6Mbps, 2Rx;
-65dBm@54Mbps,1Rx; -79/-75dBm@54Mbps, 2Rx;


802.11g:
-82dBm@6Mbps,1Rx; -95/-91dBm@6Mbps,2Rx;
-65dBm@54Mbps,1Rx; -80/-76dBm@54Mbps,2Rx


802.11a/n HT20:
-82dBm@MCS0,1Rx; -95/-91dBm@MCS8,2Rx;
-64dBm@MCS7,1Rx; -77/-73dBm@MCS15,2Rx


802.11a/n HT40:
-79dBm@MCS0,1Rx; -91/-87dBm@MCS8,2Rx;
-61dBm@MCS7,1Rx; -74/-70dBm@MCS15,2Rx


802.11b/g/n HT20:
-82dBm@MCS0,1Rx; -95/-91dBm@MCS8,2Rx;
-64dBm@MCS7,1Rx; -77/-73dBm@MCS15,2Rx


802.11b/g/n HT40:
-79dBm@MCS0,1Rx; -90/-86dBm@MCS8,2Rx;
-61dBm@MCS7,1Rx;-74/-71dBm@MCS15,2Rx

Zasilanie (PoE) PoE+ (Ethernet 1), 24 VDC (12...48)
Parametry mechaniczne
Stopień ochrony IP31
Antena Typ SMA – antena dookólna
Wzmocnienie 5G 3.57dBi, 2.4G 2.63dBi
Wymiary [mm] 149 x 120.6 x 74
Temperatura pracy -40...+70°C
Protokoły
Konfiguracja z poziomu strony www tak
Tryby pracy Router, AP/ CPE, WDS-AP, WDS-Client, P2P, P2MP
STP tak
NTP tak
Diagnostyka połączeń tak
Szyfrowanie WEP, WPA, WPA2
HTTPS, SSH tak
802.1x, MAC Access Control tak
Gwarancja i certyfikaty
Gwarancja 54 miesięce
Certyfikaty CE / FCC
