Prekės aprašymas

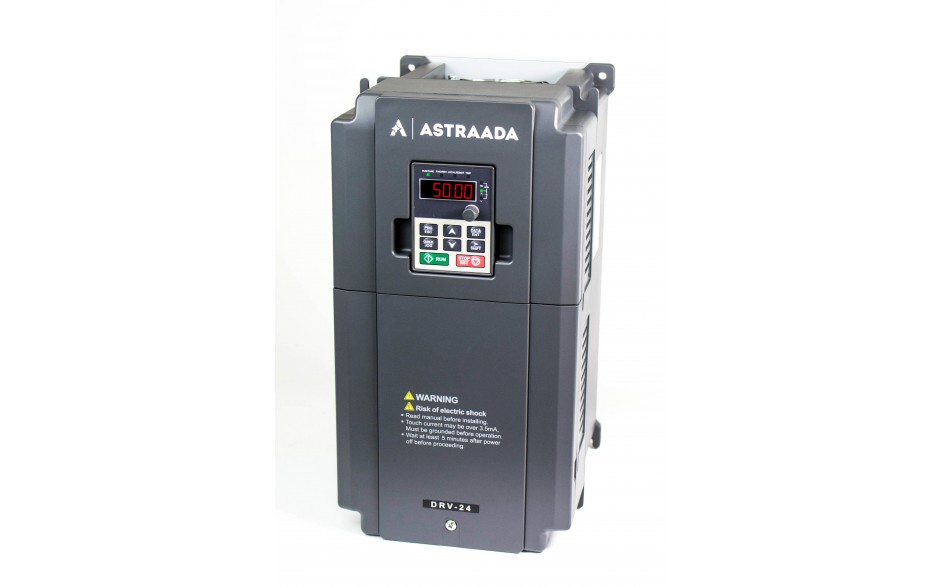

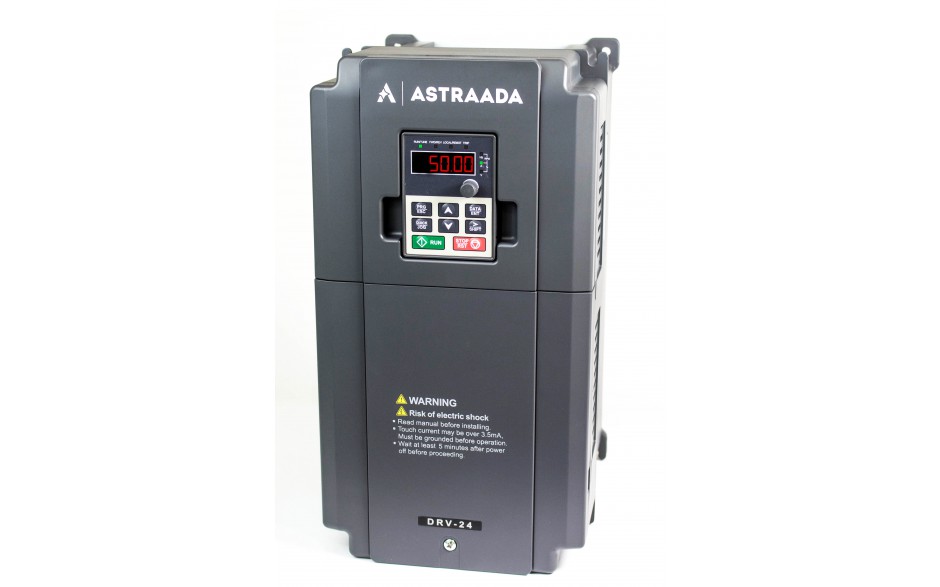

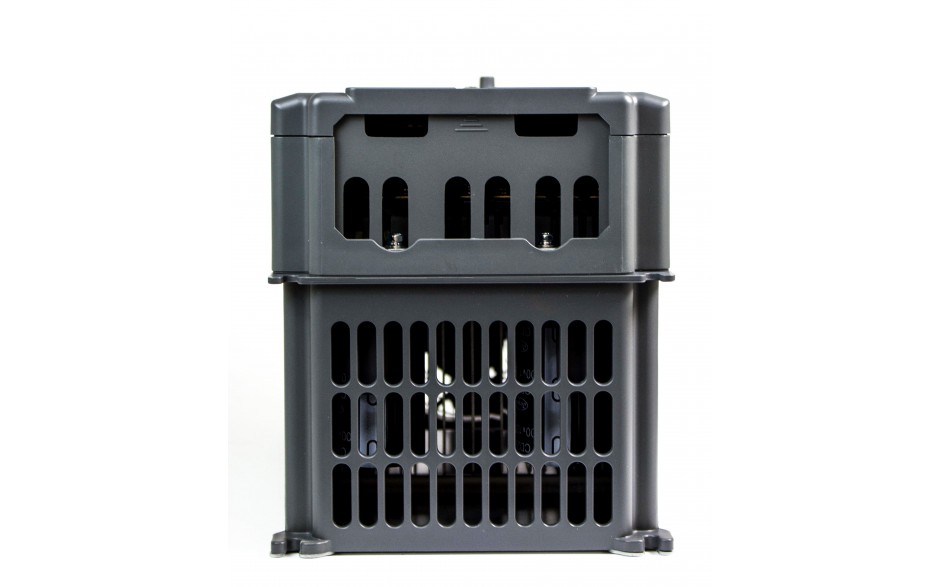

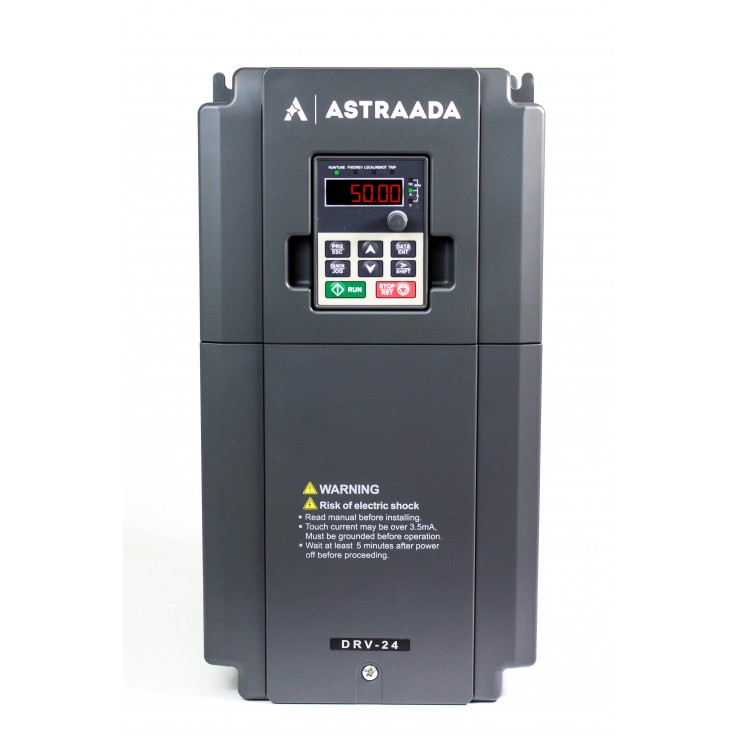

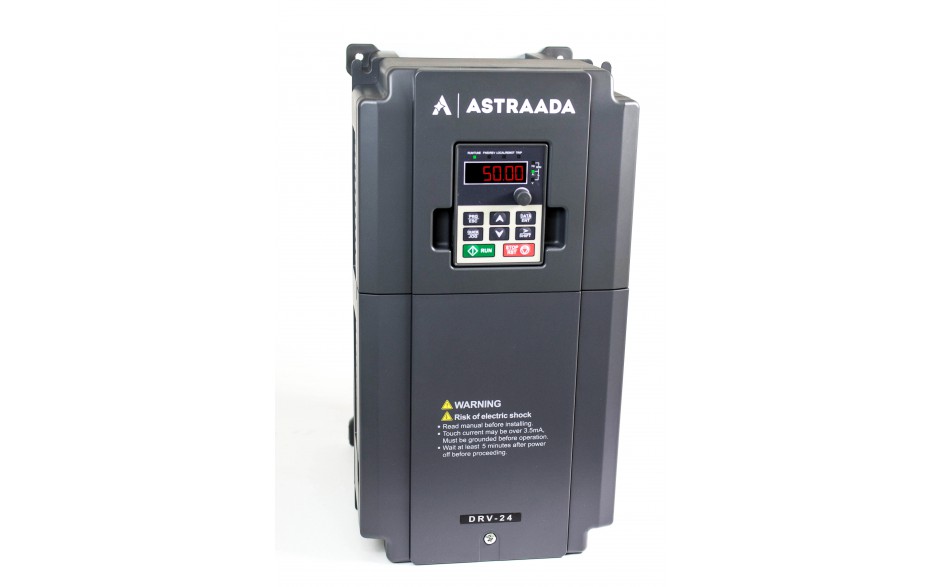

„Astraada DRV-24“ yra bendrosios paskirties keitiklių serija, galinti valdyti variklius, kurių galios diapazonas yra 0,4–110 kW. Varikliai gali būti valdomi tiek skaliariniu, tiek bejutikliu vektoriniu režimu..
Mažos galios
diapazono (0,4-2,2 kW) įrenginiai turi mažą, kompaktišką, serijos DRV-22 korpusą su integruotu valdymo skydeliu, kurį
galima montuoti ant DIN bėgelio ir pritvirtinti rekomenduojamą C3 kategorijos EMC filtrą.
Keitiklių,
kurių galia 4-110 kW konstrukcija yra iš žinomos DRV-23 serijos, su standartiniu nuimamu valdymo pultu ir įmontuotu
C3 kategorijos EMC filtru.
Dažnio keitiklyje „Astraada DRV-24“ yra įdiegta saugaus sukimo momento išjungimo (Safe Torque Off, STO) funkcija, leidžianti pradėti saugaus sustabdymo procedūrą. Naudojant STO įvestį, sumažėja papildomo valdymo poreikis, taip supaprastinama pavaros struktūra ir sumažėja jos kaina.
- variklio valdymo metodai:
- vektorius be grįžtamojo ryšio (SVC - bejutiklis vektorinis valdymas)
- skaliarinis U/f
- saugaus sukimo momento išjungimo (STO) funkcija
- įmontuota įvestis / išvestis: 4xDI, 1xHDI, 2xAI, 1xDOY, 2xDOR* , 2xAO* (* modeliams <4kW 1xDOR, 1xAO)
- PNP / NPN loginiai įėjimai
- RS-485 sąsaja su „Modbus RTU“
- ethernet sąsaja su „Modbus TCP“, naudojant papildomą keitiklį
- 30 mėnesių garantija
Kodėl „Astraada DRV-24“ dažnio keitikliai yra saugi investicija:
- Saugus sukimo momentas išjungtas (STO funkcija)
- Kiekvienam įrenginiui suteikiama 30 mėnesių garantija
- Pritaikyti ir įdiegti padeda "Astraada" techninės pagalbos inžinieriai
Kodėl rinktis mus?
- Siūlome pagalbą, kaip paleisti keitiklį, taip pat pateikiame mokomuosius straipsnius ir vaizdo įrašus
- Greitas prekių pristatymas
- Programa „Papildomos ASTRAADA naudos“ – pirkdami įrangą, gausite techninę pagalbą arba papildomas nuolaidas internetinėje parduotuvėje
Parametrai
Kontrolės metodas | Vektorius (SVC) Skalaras U/f |
Variklių tipai | Asinchroninis |
Maitinimo įtampos diapazonas(Un ±15%Un) | 400 VAC trifazis įėjimas |
Galia | 15 kW |
Nominali išėjimo srovė |
32 A |
Išėjimo dažnis | 0 ÷ 400 Hz |
Klavišų dažnis | 1 kHz ÷ 15 kHz |
Maksimalus paleidimo momentas | 150% esant 0,25 Hz (SVC) |
Perkrovos srovė | 150% In dėl 60s 200% In dėl 1s |
Darbinė temperatūra | -10°C ÷ 50°C |
įvestis / išvestis (I/O) | |
Diskretiniai įvesties signalai | 5 (1 HDI) |
Diskretiniai išvesties signalai | 1 |
Relinės išvestys | 2 |
Analoginiai įėjimai | 1 (0-10V, 0-20mA) 1 (-10V ÷ 10V) |
Analoginiai išėjimai | 2 (0-10V, 0-20mA) |
Funkcionalumas | |
Saugaus sukimo momento išjungimo (STO) funkcija | SIL3 PLe CAT.3 |
Palaikomi ryšio protokolai | Modbus RTU (RS-485) Modbus TCP (Ethernet) su keitikliu |
Įmontuotas EMC įvesties filtras | Taip (atitinka IEC 61800-3 C3) |
Montavimas greta | - |
Įmontuotas stabdžių modulis | Taip |
Įmontuotas valdymo pultas | LED (gali būti išjungtas kaip nuotolinis skydelis) |
Parametrų kopijavimas per išorinį skydelį | - |
Matmenys |
|
Svarbesnės funkcijos |
|
