5 svarbūs aspektai renkantis inverterį

Tinkamas variklio, varančio prietaisą tam tikroje programoje, dažnio inverterio pasirinkimas yra optimalaus šiuolaikinių pavarų naudojimo pagrindas - tiek taupant elektrą, tiek jo surinkimo ir veikimo laiką.

Straipsnyje aptarsime veiksnius, svarbius renkantis inverterį, naudodami "Astraada DRV" pasiūlymo inverterių pavyzdžius.

Pirma: surinkite pagrindinę informaciją

Prieš pasirenkant dažnio inverterį, pirmiausia reikia atkreipti ypatingą dėmesį į variklį, varantį sistemą. Pagrindinius techninius variklio duomenis galima nuskaityti iš vardinės lentelės – svarbiausi tinkamam pasirinkimui yra:

• maitinimas
• variklio galia,
• variklio srovė,
• jungčių tipas (žvaigždžių trikampis),
• variklio apsukos.

Rinkoje dažnio keitikliai parduodami pagal jų išėjimo galią. Žinant variklio galią, galite lengvai pasirinkti tinkamą prietaisą, tačiau svarbesnis parametras tinkamo inverterio reguliavimo požiūriu yra variklio srovės patikrinimas.

Kai kurie inverteriai (pvz. Astraada DRV)gali dirbti kelių variklių programose. Tokiose programose svarbu pasirinkti inverterį, kurio išėjimo srovė yra bent jau lygi bendram prijungtų variklių srovei. Tokiose srityse naudojamas skaliarinis valdymas, o naudojami varikliai turėtų būti vienodi srovės ir sukimosi greičio požiūriu.

Naudojant mažus variklius – kurių galia iki 2,2 kW – turime galimybę naudoti 230 V vienfazių įtampos inverterius, kurių trifazis išėjimas yra 3×230 V. Su didesne galia (iki 500 kW) maitinimo standartas yra trifazė 3×400 V įtampa.

Pavyzdžiui, varikliui, varomam trifaziu 230 V įtampos varikliu, kurio vardinė srovė yra 4 A, galime naudoti 0,7 kW inverterį iš Astraada DRV-21 šeimos arba iš pažangesnės, naujos DRV-24 serijos.

Antra: nustatykite apkrovos tipą

Žinant variklio srovę ir kaip valdyti inverterį, kitame žingsnyje reikia atkreipti dėmesį į pavaros sistemos mechaniką, atsižvelgiant į apkrovą, su kuria variklis bus sujungtas. Tai apkrovos tipas, kuris priklausys nuo keitiklio pasirinkimo pagal valdymo metodą, paleidimo tipą, pastovų arba kintamo sukimo momento veikimą.

Naudojant inverterį "lengviems" diskams , pvz. siurbliams, ventiliatoriams, kompresoriams, konvejeriams, paprastai pakanka inverterių su skaliariniu valdymu.

Tarp funkcijų, naudingų ventiliatoriaus siurblio programose, verta paminėti: PID reguliatorių, galimybę įjungti nepastovią paleidimo funkciją ir tinkamų apkrovos charakteristikų pasirinkimą.

Pavaros programoms, kurioms reikalingas didelis pradinis sukimo momentas ir didelė perkrova, pvz. mašinų pavaros, tekikliai, centrifugos, pervyniotojai, geriausiai tinka inverteriai su jutiklio vektoriniu valdymu. Jie turi galimybę automatiškai matuoti variklio parametrus ir, remiantis jo pagrindu, optimaliai reguliuoti keitiklio parametrus prie prijungtos pavaros sistemos. Šis valdymo metodas leidžia greitai reaguoti į apkrovos ir sukimo momento pokyčius ir sklandų valdymą esant mažiems apsisukimams.

Be to, su šia įranga, stebimas bet koks parametro pokytis. Astraada DRV CFG programinė įranga žymi vartotoją bei pasikeitusius parametrus. Ši funkcija ypač naudinga bandant laikinai trukdyti programai, išbandyti arba patikrinti reakciją į kitas parametrų reikšmes. Labai lengva gauti pasikeitusius parametrus ir grąžinti juos į pradines vertes.

Šiuo metu, plečiantis Astraada šeimai su DRV-24 serija,jutiklinis vektorinis valdymas (SVC) taip pat yra mažos galios inverteriuose su vienfaziu maitinimu.

Trečia: suderinti įvestis / išvestis

Dažnio keitikliai turi atskirus ir analoginius įėjimus / išėjimus. Mažų arba vietinių pavaros sistemų atveju gali būti svarbus pakankamai didelis įėjimų / išėjimų skaičius, naudojamas pavarai paleisti ir išjungti, stebėti, išvesties dažniui nustatyti, įskaitant automatinį arba daugiapakopį režimą. Atskiri įėjimai taip pat gali būti naudojami impulsams skaičiuoti, stabdymo metodui apibrėžti arba klaidos signalui perduoti iš išorinio įrenginio. Konfigūruojami išėjimai suteikia galimybę stebėti disko veikimo būseną ir informuoti klaidos ar gedimo atveju.

Taip pat verta atkreipti dėmesį į logiką, naudojamą atskiriems įėjimams inverteryje pritvirtinti. Jei įvesties signalai nustatomi rankiniu būdu naudojant dvejetainius jungiklius, pakaks įėjimų su neigiama logika, o teigiama logika bus naudingesnė jungiantis prie PLC išėjimų.

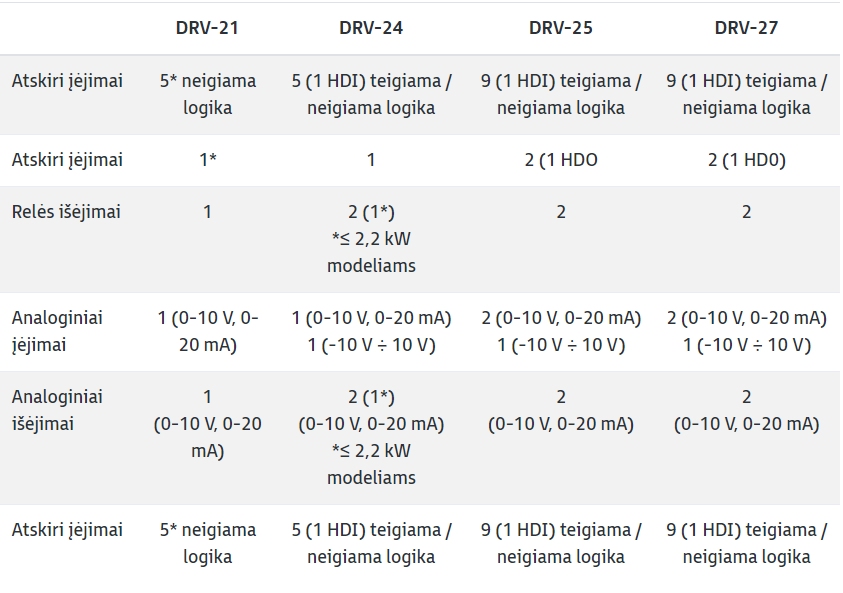

Lentelėje pateikiamas atskirų Astraada DRV serijos palaikomų I/O signalų sąrašo pavyzdys.

*S5 įvestis konfigūruojama kaip įvestis arba išvestis

Ketvirta – nustatykite, kaip bendrauti su valdymo sistema

Paskirstytų valdymo sistemų atveju svarbios inverterio ryšio galimybės, leidžiančios sujungti pavaros sistemą su itin prastesniu įrenginiu (PLC valdikliu, HMI skydeliu arba SCADA programine įranga).

Astraada DRV inverterių atveju ryšys vyksta per RS-485 prievadą, kuris palaiko Modbus RTU protokolą, leidžiantį variklio valdymą ir veikimo parametrų stebėjimą bei taisymą. Ryšio galimybės gali būti išplėstos, kad veiktų Ethernet tinkle per Modbus TCP protokolą, naudojant išorinį Astraada konverterį (AST-CON-485), o DRV-27 serijoje - papildomai su ryšio galimybe Profibus DP arba CANopen tinkle, naudojant specialų modulį, sumontuotą tiesiai į inverterį.

Penkta – patikrinkite, kiek vietos turite

Paskutinis – jokiu būdu ne mažiau svarbus elementas – yra turimos vietos valdymo spintoje, skirtos inverteriniam įrenginiui ir papildomiems priedams įrengti, patikrinimas.

Salės plotas yra vertinga erdvė, todėl mašinų gamintojai – prisitaikydami prie savo klientų poreikių – sumažina mašinos matmenis, taigi ir valdymo spintelių dydį. Renkantis keitiklį, be jo matmenų, verta patikrinti, ar jis turi įmontuotus elementus, būtinus tam tikroje programoje (pvz. stabdžių modulis), taip pat kokius atstumus reikia išlaikyti nuo kitų spintelės elementų.

Pavyzdžiui, DRV-24 serijos dažnio inverteris, kurio galia yra 2,2 kW, užima 11% mažesnį plotą nei jo kolega iš DRV-21 serijos.

DrV-24 serijoje esančios "knygos" montavimo dėka skirtumas bus dar didesnis, net 30% - jei atsižvelgsime į bendrą plotą, reikalingą dviem keitikliams spintelėje pritvirtinti.
