Kaip naudoti potenciometrą su Astraada DRV-24 inverteriais?

Iki šiol mes sužinojome, kaip sustabdyti variklį avariniu atveju STO funkcijos pagalba ir kaip pakeisti jo sukimosi kryptį naudojant išorinius mygtukus. Šiame straipsnyje aptarsime išorinio potenciometro prijungimą ir konfigūraciją, kuri leis mums pakeisti variklio sukimosi dažnį.

Kaip prijungti potenciometrą prie inverterio?

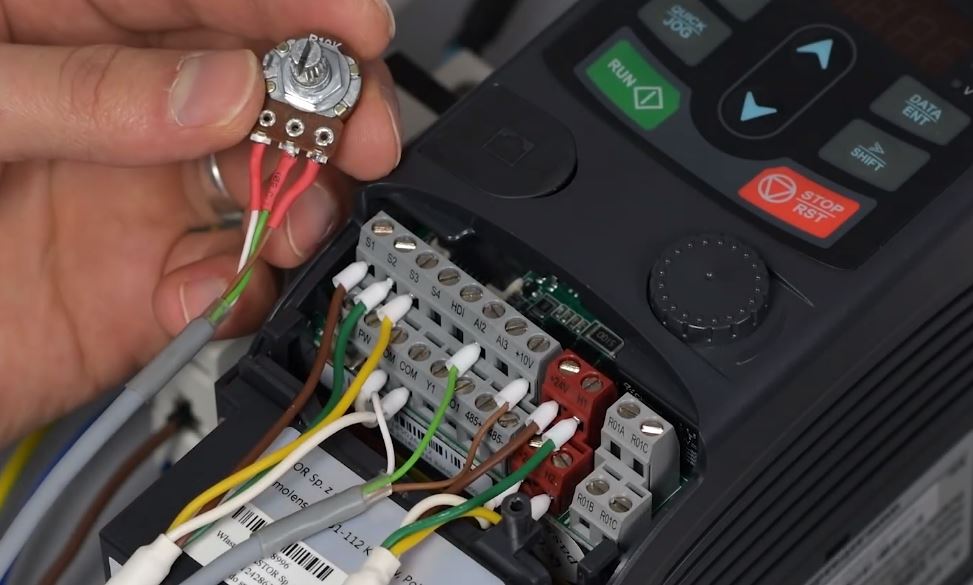

Mūsų potenciometras turi tiesinę charakteristiką ir 10kΩ varžą. Dvi šoninės potenciometro kojos yra prijungtos prie +10V ir COM lizdų. Vidurinę koją prijungsime prie analoginio AI lizdo, pažymėto skaičiumi 2 arba 3 – galime sau leisti laisvę, nes konfigūracijos metu apibrėžsime pasirinktą lizdą. Jei norite pakeisti kryptį, kad padidintumėte ir sumažintumėte dažnį, turite sukeiskite +10 V kontaktą su COM.

Prijungto potenciometro konfigūracija.

Norėdami pereiti prie konfigūracijos, atlikite šiame vadove nurodytus veiksmus. Turime pasirinkti parinktį P00.06 – ji yra atsakinga už išvesties dažnio A šaltinį. Tada parametro vertę nustatome į 2 arba 3. Tai priklauso nuo to, ar potenciometras prijungtas prie AI2 ar AI3 lizdo. Jei negalime nustatyti tinkamos vertės, tai reiškia, kad parametras P00.07 (išvesties dažnio B šaltinis) turi tik tokį verčių rinkinį. Tokiu atveju turime jį pakeisti į bet kurį kitą, o tada grįžti į P00.06 ir bandyti dar kartą.

Nuo šio momento mes galime valdyti variklio sūkių dažnį iš potenciometro.

Daugiau apie Astraada keitiklių konfigūraciją galite perskaityti šiame straipsnyje.
