Kaip prijungti inverterį prie variklio?

Dažnio inverteriai,taip pat vadinami inverteriais, leidžia išlaikyti pastovų variklių sukimo momentą, keičiant maitinimo dažnį ir įtampą. Šiame kurse mes pereisime per visą tokio prietaiso prijungimo prie variklio procesą. Naudosime Astraadainverterį, DRV-24 seriją.

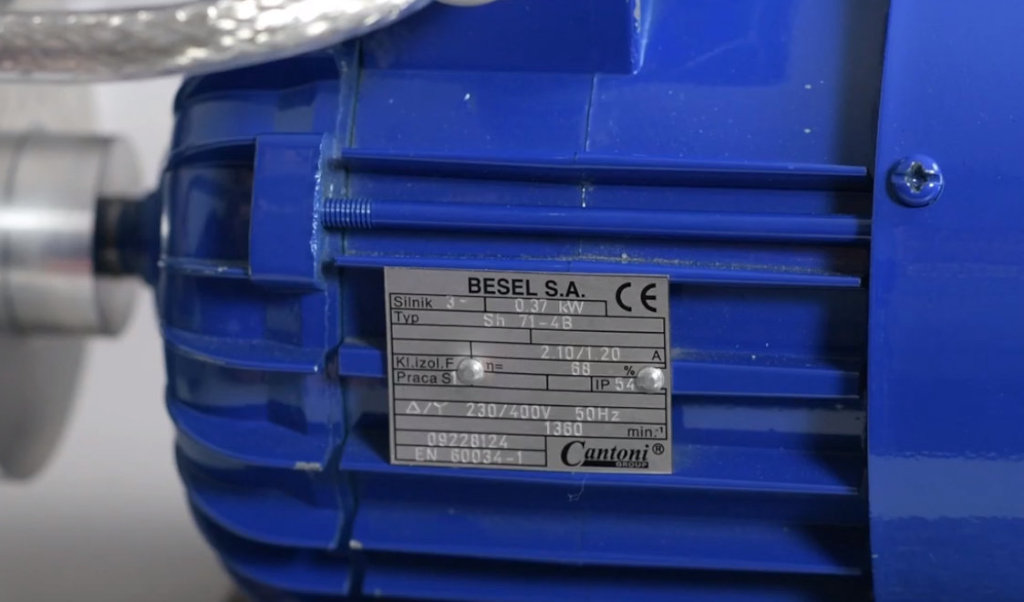

Iš pradžių turėtumėte pažvelgti į variklio vardinę plokštelę. Pirmoji informacija, kurią galime perskaityti, yra galia. Šiuo atveju ji yra 0,37 kW, todėl naudosime 0,4 kW inverterį. Kadangi mūsų keitiklis maitinamas 230V įtampa (žemiau taip pat yra trijų fazių inverterio pavyzdys), variklis turi būti prijungtas pagal konfigūraciją, atitinkančią šią įtampą - ji pažymėta trikampio simboliu.

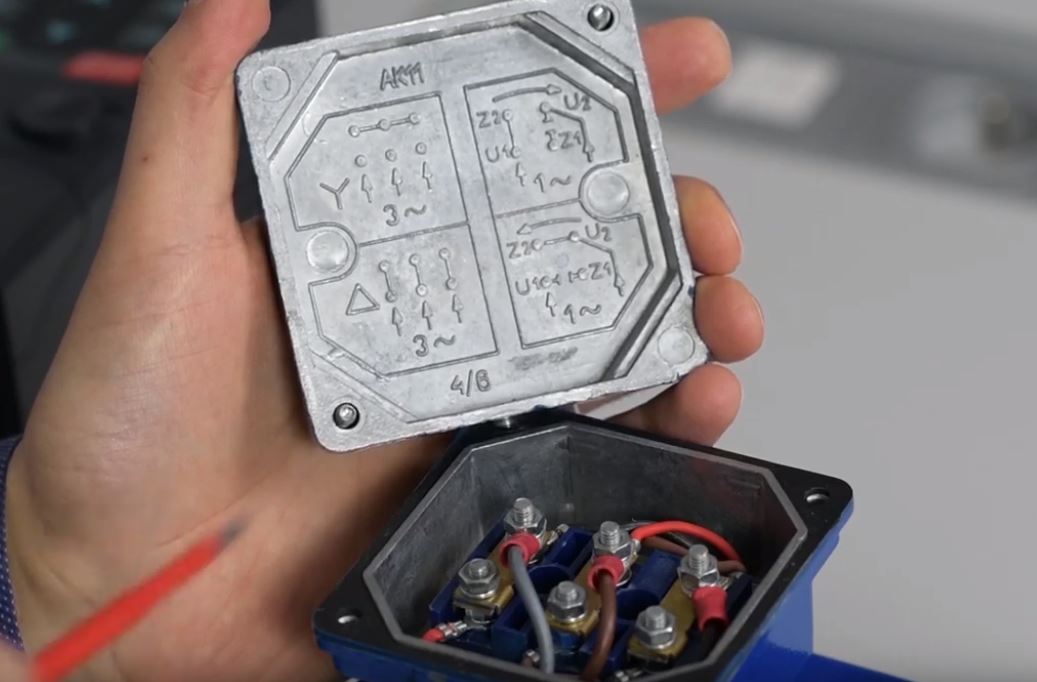

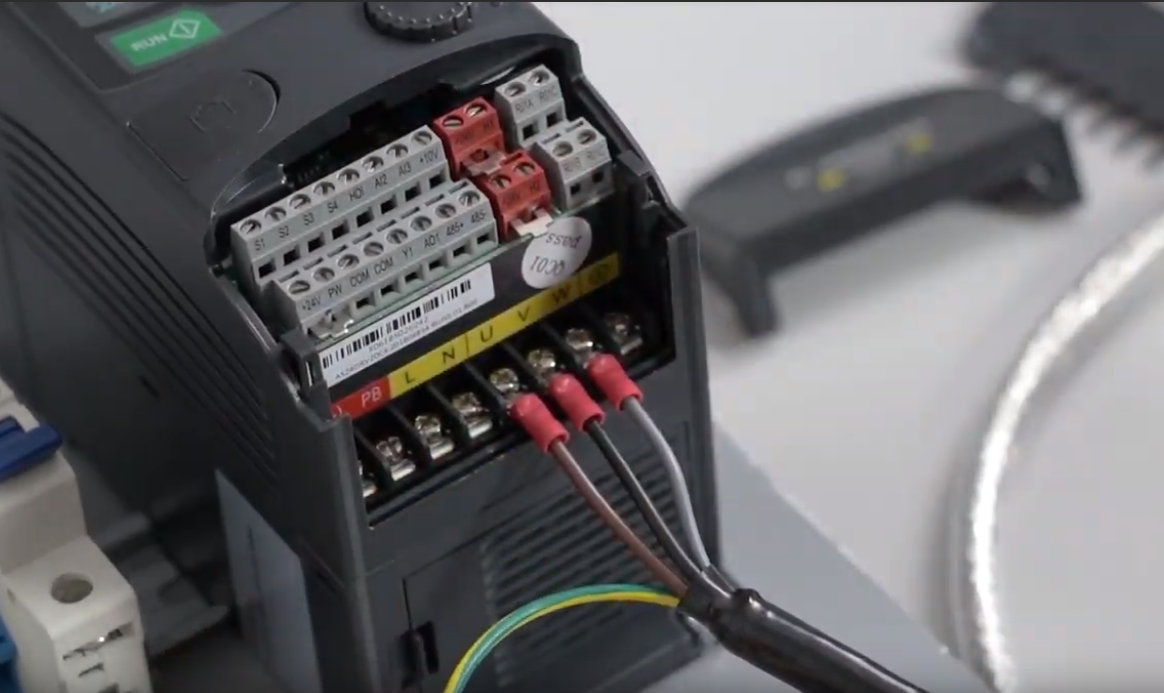

Atidarę variklio terminalą, matome prijungimo schemas pagal skirtingas konfigūracijas. Prijungę laidus pagal instrukcijas, sujungiame prietaisą su varikliu, kad gnybtai (U, V, W) būtų prijungti prie atitinkamų inverterio gnybtų.

Trifazio inverterio atveju laidą iš vadinamosios "jėgos" atitinkamai prijungiame prie R, S ir T įėjimų, o variklį prijungiame taip pat, kaip ir vienfazio inverterio atveju (U, V ir W išėjimai).

Tam turėtume paruošti du laidų rinkinius, o jungtys įžeminimui prijungiamos per metalinę plokštę, prie kurios tvirtinama sistema.

Maitinimo prijungimui naudosime ekranuotus kabelius, kad sumažintume įrenginio išėjimo tranzistorių keliamą triukšmą. Kitas žingsnis – pasirinkti tinkamą įrengimo apsaugą. DRV-24 dokumentacija padės mums tinkamai pasirinkti įrenginį. Mūsų atveju tai bus 10A nominalios srovės perjungiklis.

Iš kairės: įžeminimo laidas, nulinis laidas ir fazinis laidas

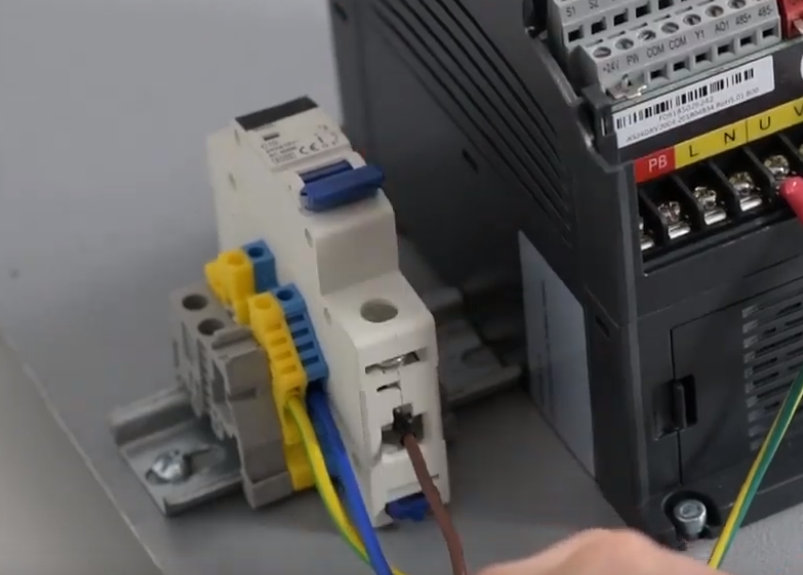

Mes prijungiame fazinį laidą prie saugiklio, tada iš saugiklio vedame laidą į inverterį, taip pat prie jo pritvirtiname neutralią ir įžeminimo laidus, pirmiausia prijungtus prie metalinės montavimo plokštės, o tada prie inverterio (mes nepriveržėme varžtų, kad prijungtume išorinį EMC filtrą).

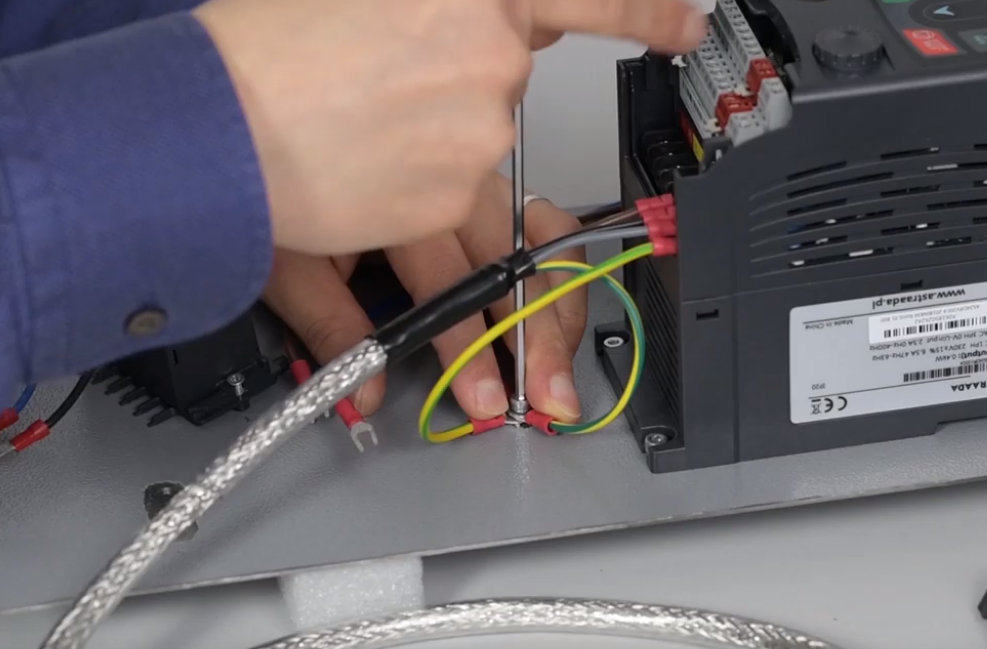

Kitas žingsnis yra įsukti įžeminimo kabelius (nuo saugiklio, įtampos keitiklio ir variklio) į metalinę plokštę.

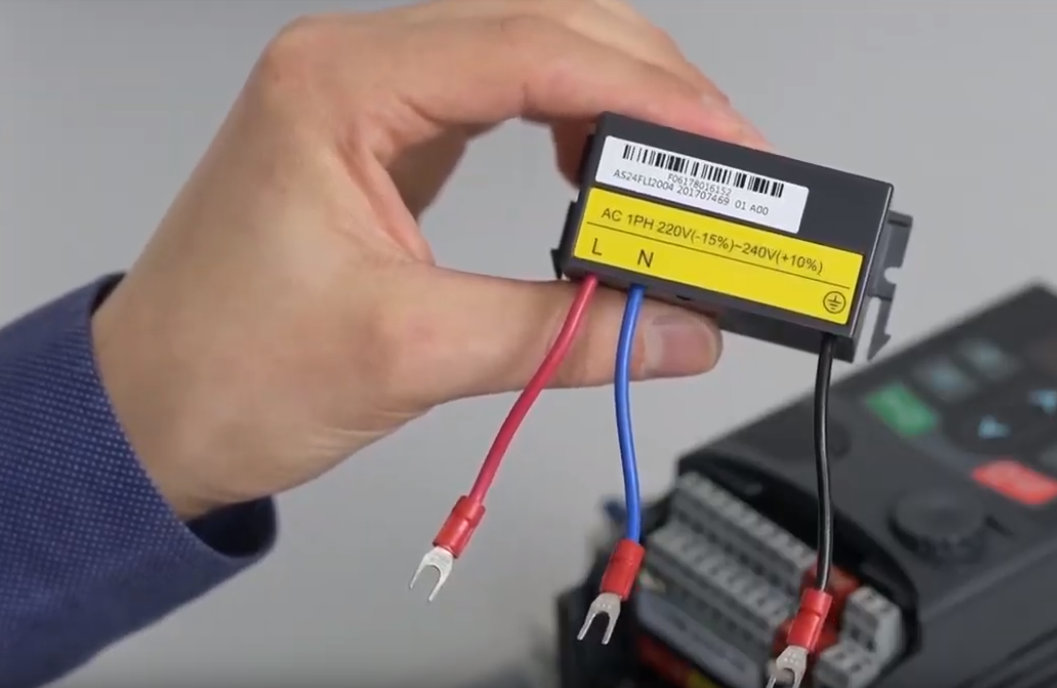

Tačiau tai dar ne pabaiga, nes prie keitiklio neutralių ir fazių gnybtų papildomai turėtume prijungti išorinį EMC filtrą. Tai sumažins trukdžius ir užtikrins C2 elektromagnetinio suderinamumo klasę. Dabar priveržkite visus L, N, PE gnybtus. Prisukite prijungtą filtrą prie korpuso. Šis žingsnis būtinas inverteriams, kurių galia mažesnė nei 4 kW. Didesnės galios įrenginiuose yra įmontuoti filtrai.

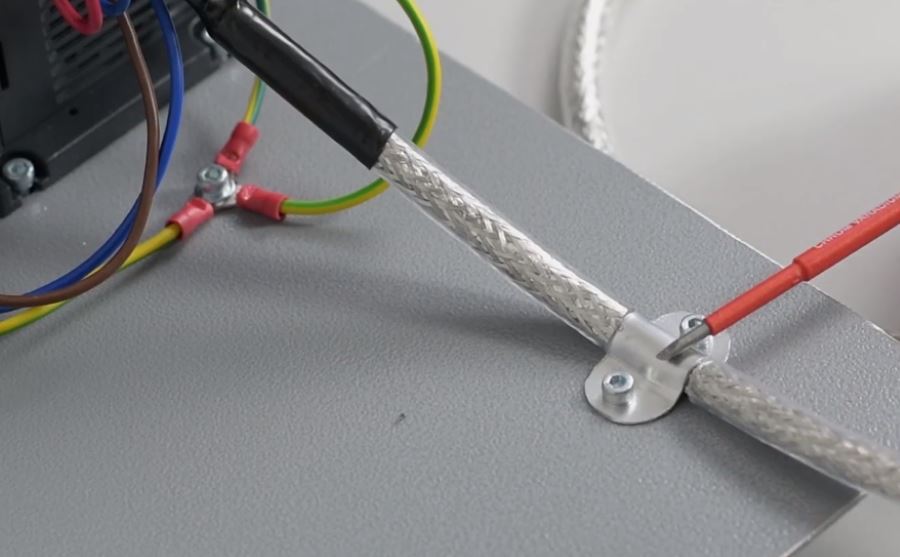

Siekiant sumažinti trukdžius, kuriuos sukelia išvesties tranzistoriai, variklio kabelis taip pat turi būti įžemintas. Pakanka pašalinti izoliaciją iš trumpos dalies, o tada prisukti ją jungtimi prie pirmiau minėtos plokštės.

Prijungę maitinimo šaltinį prie skirstomojo skydo, galime pereiti prie inverterio konfigūracijos.
