Kaip naudoti STO funkciją Astraada DRV-24 inverteriuose - FILMAS

Šiame vaizdo įraše Jacek Dziedzic – techninės pagalbos specialistas – parodys, kaip prijungti ir sukonfigūruoti STO įvestį, kad būtų galima visapusiškai pasinaudoti "Astraada DRV-24"serijos saugos funkcijomis.

Skaityti daugiau apie Astraada DRV inverteriai.

STO funkcija leidžia saugiai atjungti variklio sukimo momentą. Dėl to galima apsisaugoti mašinos gedimo ar neleistino paleidimo atvejais. Tai yra pagrindinė apsaugos funkcija, reikalinga pavaros sistemose.

Prijungimas

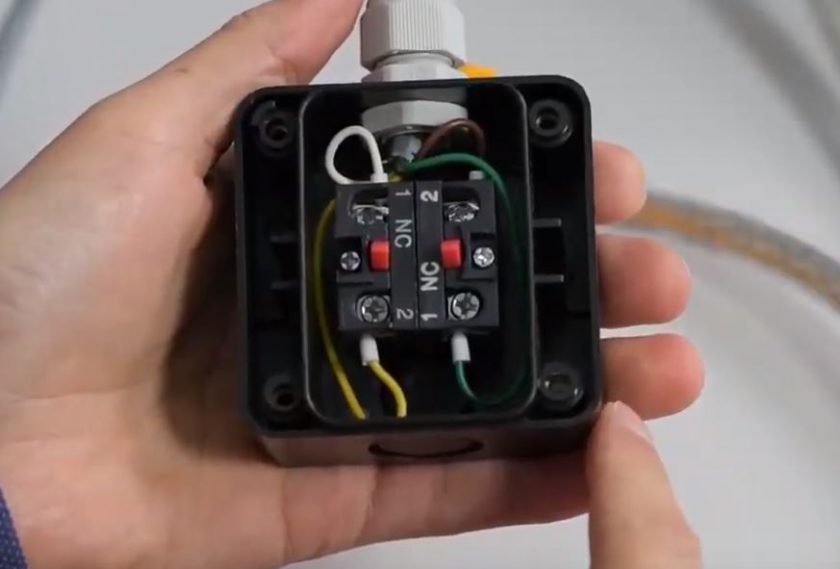

Norėdami naudoti šią funkciją, mums reikės "grybo", kurį prisijungsime prie inverterio. Jo viduje yra du nepriklausomi uždari kontaktai – tai reikalinga grandinių apsaugai.

Mes paruošiame dvi grandines naudodami šiuos kontaktus. Kiekviena iš šių grandinių turi būti prijungta prie keitiklio saugos įėjimų. Pagal numatytuosius nustatymus jie uždaromi džemperiais, todėl pirmiausia turite juos pašalinti, kad paruoštumėte keitiklį mygtukui prijungti. Tada abi grandinės turi būti prijungtos prie atitinkamų inverterio įėjimų.

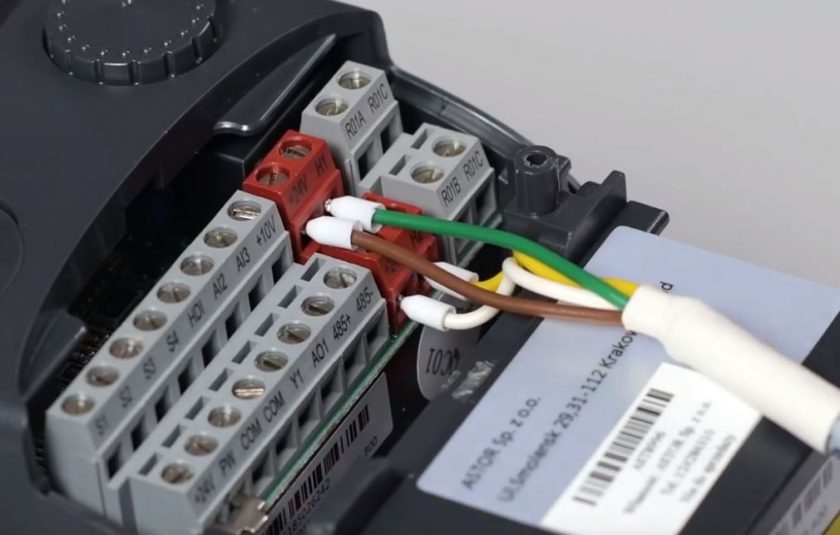

1 Pirmoji grandinė – žalias ir rudas kabelis / Antroji grandinė – baltas ir geltonas kabelis

Konfigūracija

Nuo šiol STO funkcija paruošta naudoti. Paspaudus grybą, variklis sustabdomas, o keitiklis rodo klaidą. Norėdami vėl naudoti įrangą, turite atrakinti grybą ir ištrinti klaidą naudodami STOP mygtuką. Galite konfigūruoti automatinį klaidų atšaukimą. Norėdami tai padaryti, nustatykite parametro P11.16 reikšmę į 100. Tai leis pakartotinai įjungti keitiklį iš karto po apsauginio kištuko atleidimo.

Daugiau apie DRV-24 keitiklių konfigūraciją šiame straipsnyje.

Jacek Dziedzic

Techninės pagalbos specialistas
