Kaip greitai sukonfigūruoti Astraada DRV-24 inverterį?

Ankstesniame straipsnyje apie DRV-24 seriją aptarėme dažnio inverterio prijungimą prie variklio. Sekantis žingsnis – tai jo konfigūracija.

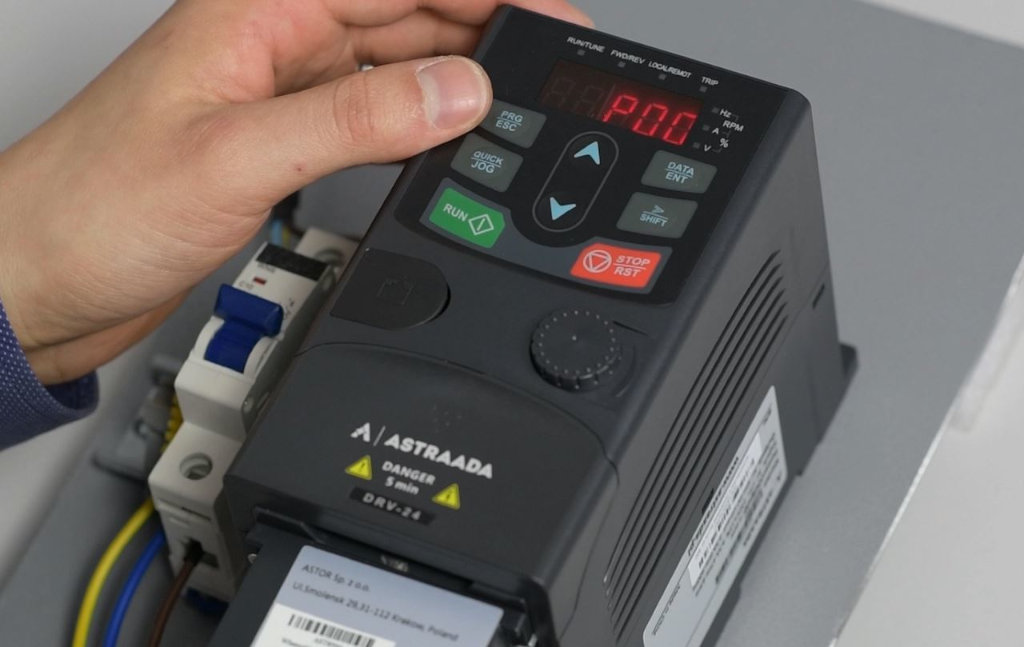

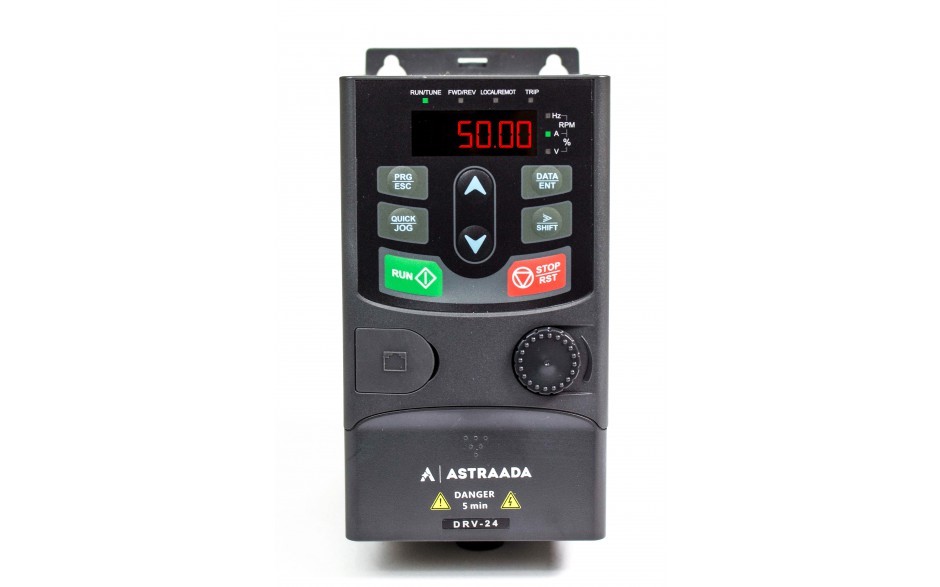

Norėdami pradėti, paspauskite mygtuką, pažymėtą PRG. Raidė P pasirodys ekrane - tai momentas, kai reikia pasirinkti parinktis, kurias norite konfigūruoti. Mes turime keletą grupių nustatymų. Mus domina viena, pažymėta kaip P02. Mes judame tarp grupių naudodami rodyklių mygtukus.

Grupėje P02 yra variklio parametrų keitiklio konfigūravimo parinktys. Turime atkreipti dėmesį į penkis variantus:

• P02.01 Variklio vardinė galia
• P02.02 Variklio vardinis dažnis
• P02.03 Variklio vardinis greitis
• P02.04 Variklio vardinė įtampa
• P02.05 Variklio vardinė srovė

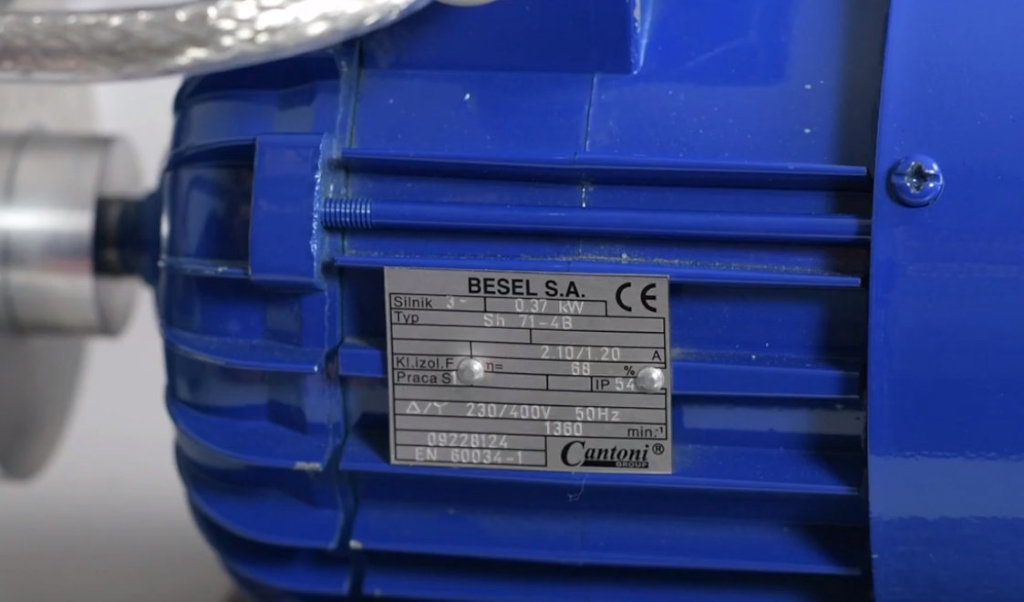

Nustatykite ir patvirtinkite mygtuku ENT kiekvieną iš šių parametrų variklio duomenų lentelėje. Norėdami perjungti skaičius, naudokite klavišą SHIFT. Pakeitę šis penkis parametrus, likusią dalį galime palikti automatinei konfigūracijai.

Norėdami tai padaryti, dar kartą paspauskite PRG mygtuką ir eikite į P00 grupę ir P00.15 kategoriją. Be to, turime pasirinkti vieną iš konfigūracijos būdų:

(1: Dinaminis / 2: Statinis pilnas / 3: Statinis dalinis)

Pasirinkę, spaudžiame žalią RUN mygtuką . Inverteris atliks automatinį konfigūravimą, taip pat išmatuos apvijų varžos ir indukcijos parametrus. Po šio proceso keitiklis yra paruoštas operacijai.

Daugiau apie DRV-24 seriją galima rasti šiame puslapyje.
