Produkt nowy, wyprzedażowy, objęty 12 miesiącami gwarancji. W pełni sprawny. Towar jest objęty gwarancją wyłącznie w zakresie jakości uwzględniającej jego normalne zużycie. Szczegóły w regulaminie.

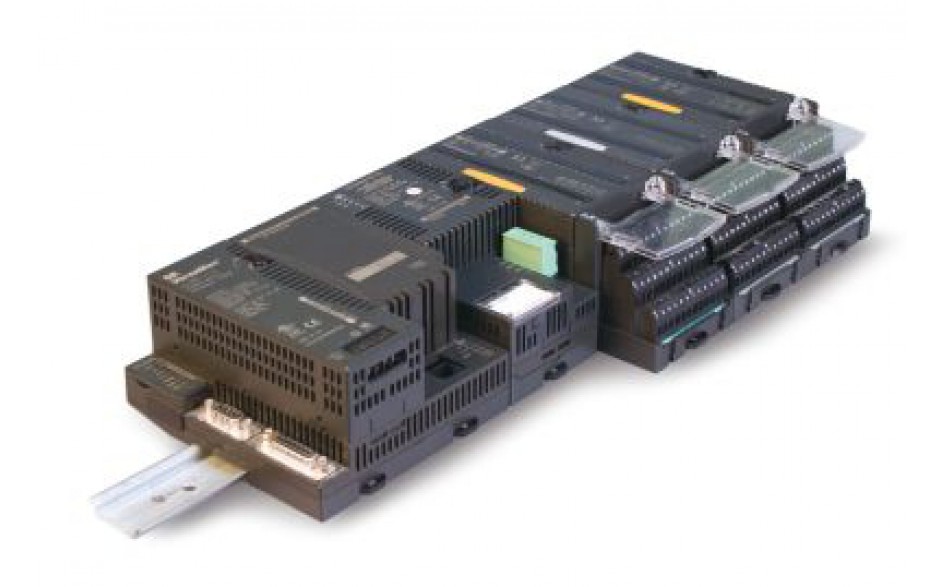

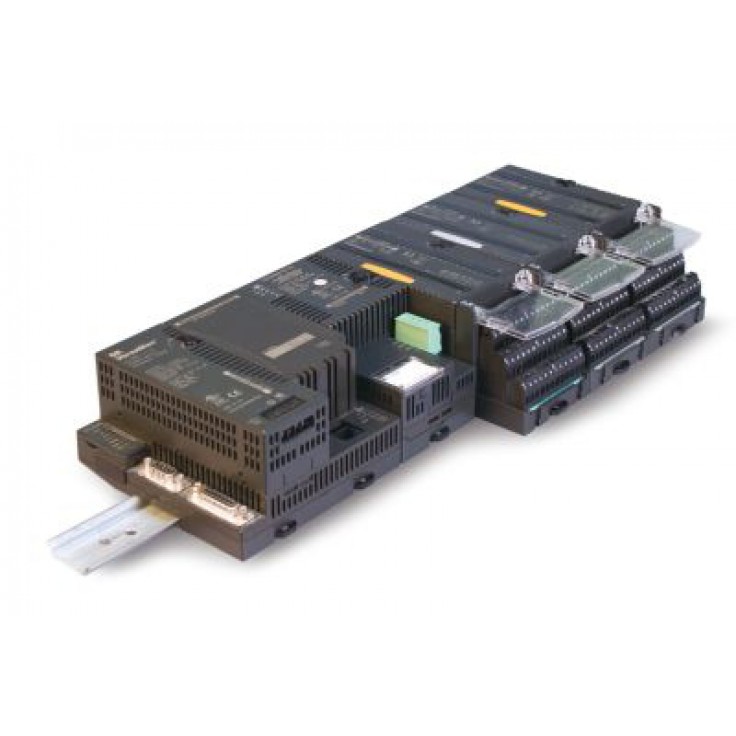

Moduł MDL644 jest modułem o 32 punktach wejściowych, działających w logice dodatniej lub ujemnej. Wejścia zgrupowane są w grupach po 8.
Moduł jest zasilany z magistrali sterownika i obsługiwany przez jednostkę centralną (CPU) lub interfejs komunikacyjny (NIU).
Stan każdego z wejść wskazywany jest za pomocą jednej z szesnastu zielonych diod LED umieszczonych na płycie czołowej modułu.
Zielona dioda LED oznaczona OK wskazuje obecność napięcia zasilającego moduł z magistrali sterownika.
Moduł MDL644 umożliwia również filtrację sygnałów wejściowych w celu wyeliminowania potencjalnego wpływu krótkotrwałych zakłóceń elektrycznych (takich jak piki napięcia) na sygnały wejściowe. Stałą czasową filtra można skonfigurować na 0 ms, 1 ms lub 7 ms. Domyślnie wynosi ona 1 ms, co daje całkowity czas reakcji o wartości 1,25 ms.
|
PARAMETRY |
|
|
Liczba punktów |
32 (4 grupy) |
|
Napięcie nominalne |
5/12 VDC |
|
Zakres napięć roboczych |
0 ÷ 15 VDC |
|
Prąd na wejściu |
typowo 1.8 mA przy 5 VDC typowo 4.9 mA przy 12 VDC |
|
Maksymalny pobór prądu z magistrali 5 V |
140 mA |
|
Odporność napięciowa izolacji pomiędzy grupami wejść |
250 VAC przy pracy ciągłej 1500 VAC przez 1 minutę |
|
Odporność napięciowa izolacji pomiędzy obwodami wejściowymi |
250 VAC przy pracy ciągłej 1500 VAC przez 1 minutę |
|
Parametry wejść |
|
|
Napięcie w stanie aktywnym |
4.2 ÷ 15 VDC |
|
Napięcie w stanie nieaktywnym |
0 ÷ 2.6 VDC |
|
Minimalny prąd w stanie aktywnym |
1.45 mA |
|
Maksymalny prąd w stanie nieaktywnym |
0 ÷ 0,7 mA |
|
Maksymalny czas reakcji przy załączaniu |
0.25 ms |
|
Maksymalny czas reakcji przy wyłączaniu |
0.25 ms |
|
Maksymalna impedancja wejść |
2.4 kΩ przy 12 VDC |
|
Konfigurowalny filtr sygnałów wejściowych |
0 ms 1 ms (domyślnie) 7 ms |
