Opis produktu

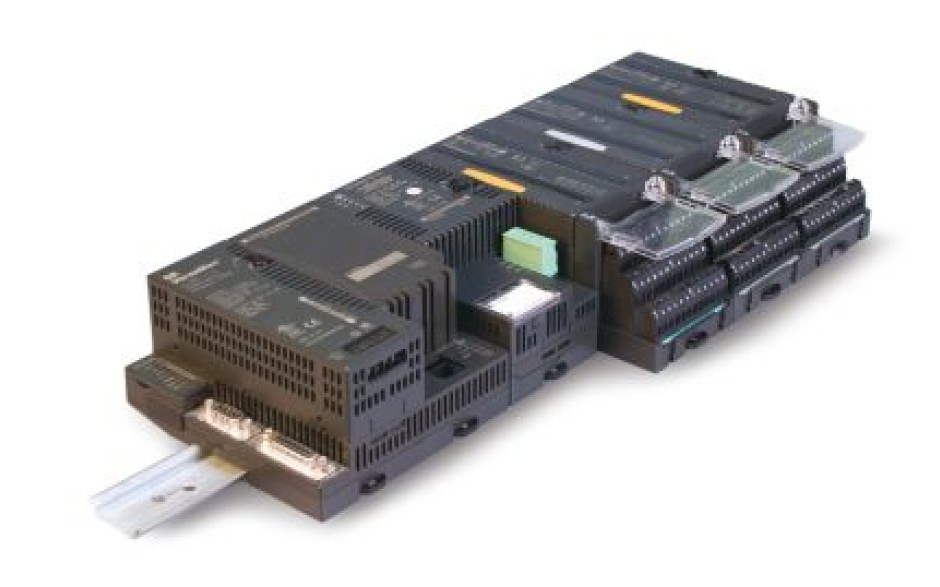

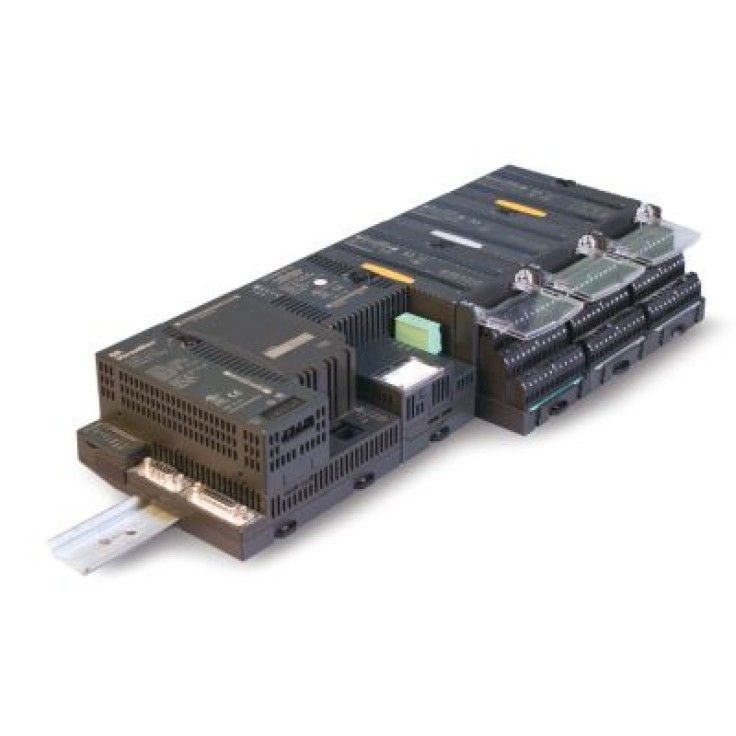

Kaseta montażowa CHS001 umożliwia zamocowanie i obsługę (połączenia elektryczne, komunikacja z jednostką centralną, zasilanie) jednego modułu wejść/wyjść.

Kaseta jest mocowane standardowo na szynie DIN 7,5 x 35 mm, a moduły są montowane równolegle do szyny. Szyna musi być uziemiona. W przypadku zastosowań wymagających maksymalnej odporności na drgania i wstrząsy, kasetę należy przykręcić śrubami do panelu.

Kasety CHS001 posiada 36 zacisków (śrubowych typu "barrier"), z czego 32 służą do podłączenia urządzeń wejściowych lub wyjściowych, natomiast 4 pozostałe - do podłączenia zasilania. Zaciski przykrywa przeźroczysta osłona zabezpieczająca, do której można wsunąć wydrukowany schemat połączeń dostarczany wraz z każdym modułem wejść/wyjść.

Każdy zacisk umożliwia podłączenie jednego litego lub plecionego przewodu o wymiarze od AWG#14 (przekrój 2,1 mm2) do AWG#22 (przekrój 0,36 mm2) lub dwóch przewodów o wymiarze do AWG#18 (przekrój 0,86 mm2).

Prąd płynący przez zaciski połączeniowe urządzeń wejść/wyjść nie może przekraczać 2.0 A, natomiast przez zaciski zasilania i uziemienia może płynąć prąd do 8.0 A. Napięcie na zaciskach nie powinno przekraczać 264 V, ale występujące w stanach przej-ściowych napięcia do 300 V nie niszczą kasety.

W przypadku wymaganej większej liczby punktów, do kasety można wpiąć również dodatkowe listwy zaciskowe.

Kaseta CHS001 posiada dwa pokrętła kodujące służące do dopasowania otworów montażowych kasety do typu modułu, który ma być zamocowany w kasecie.

Produkt na wyprzedaży, użytkowany do celów demonstracyjnych, objęty gwarancją 9 miesięcy.
