Opis produktu

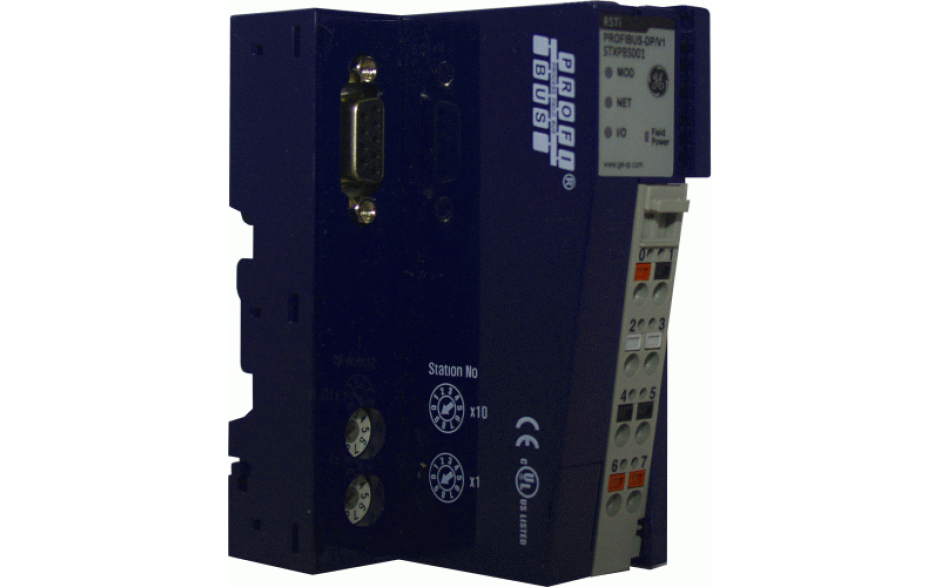

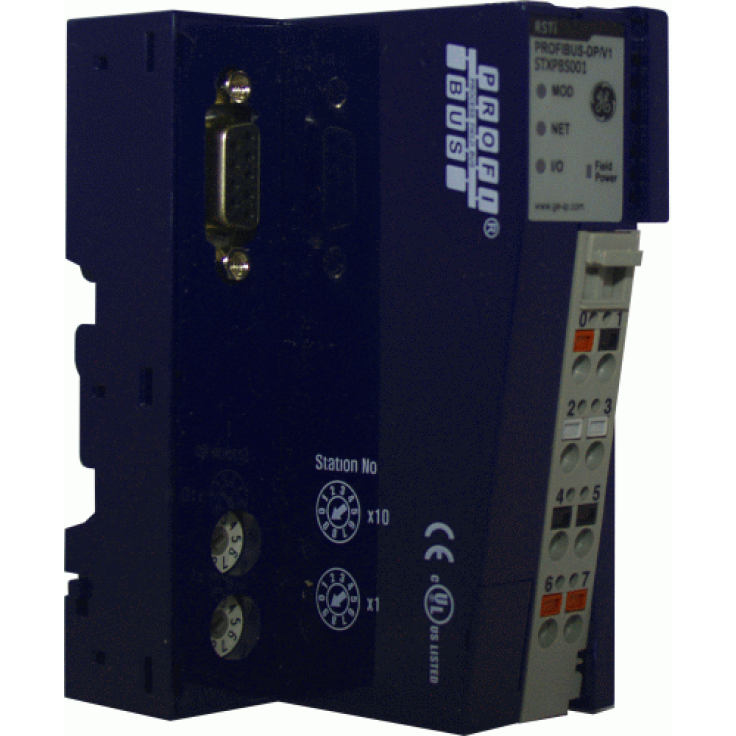

STXPBS001 to interfejs komunikacyjny, przeznaczony do obsługi sieci Profibus, pozwalający na rozbudowę węzła komunikacyjnego do 32 modułów wejść/wyjść. Wbudowany port RS232, pozwalają na wymianę danych w sieci Profibus z prędkością do 12 Mbit/s. Dzięki wyposażeniu modułu w punkty do testowania, istnieje możliwość sprawdzenia poprawności działania systemu, w trakcie jego pracy.

Parametry

• Liczba obsługiwanych I/O Do 32 modułów I/O
• Napięcie zasilania Field Power Klasa II, 24 VDC (11VDC÷28.8 VDC)
• Maksymalny prąd Field Power 10 A
• Zasilanie magistrali I/O Max 1.5A@5VDC
• Wymiary 42x99x70 mm
• Waga 155 g
• Temperatura pracy -20 do +50 ⁰C
• Temperatura składowania -40 do +85 ⁰C
• Wilgotność powietrza 5-90%
• Montaż DIN
• Sposób montażu Z lewej strony ST-xxx I/O series
• Rodzaj sieci Profibus DP/V1
• Typ Prodibus DP Slave
• Pobór prądu 60mA@24VDC
• Kabel sieciowy Specjalny kabel przeznaczony do Profibus DP
• Prędkość transmisji 9.6 kbit/s – 12 Mbit/s
• Maksymalna liczba stacji 101 (zawiera Master Scanner)
• Maksymalny rozmiar wymienianych danych In/Out 128B
• Długość kabla 100 – 1200 m
• Ustwienie numeru stacji 2 przełączniki obrotowe
• Maksymalna liczba dyskretnych I/O Wejść/Wyjść: 1024 punkty
• Maksymalna liczba analogowych I/O Wejść/Wyjść: 64 punkty
• EMC EN50082
• ESD EN50081
• Certyfikaty UL/cUL /CE/Profibus (PNO)
