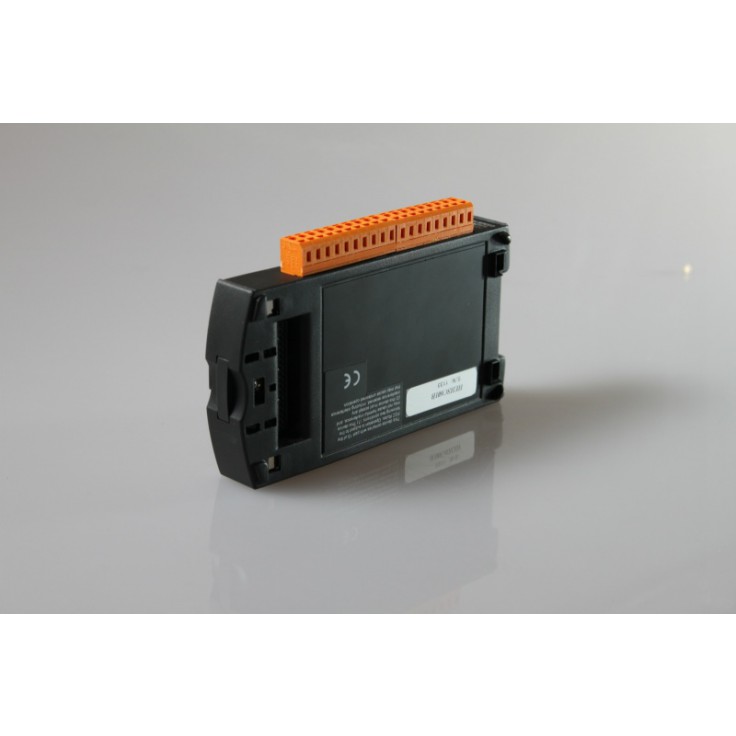

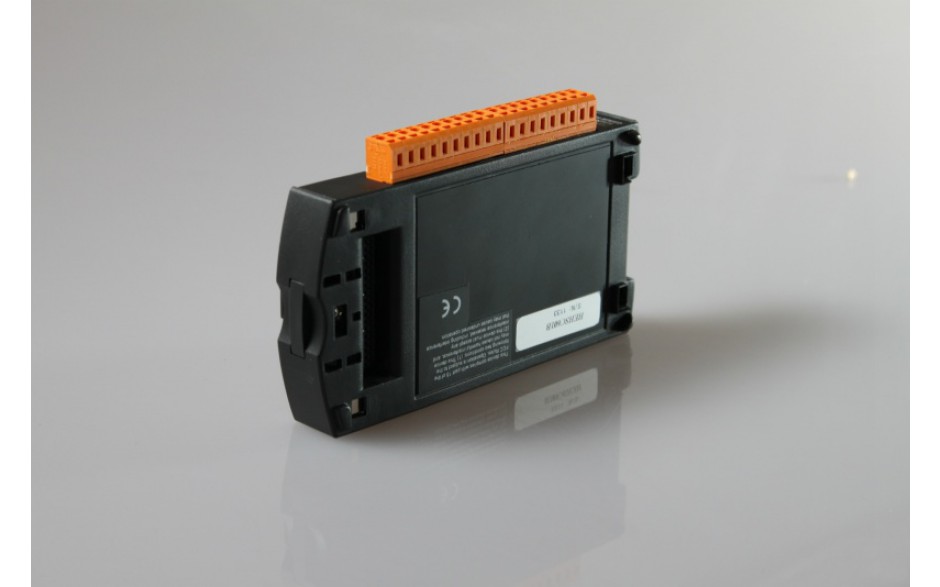

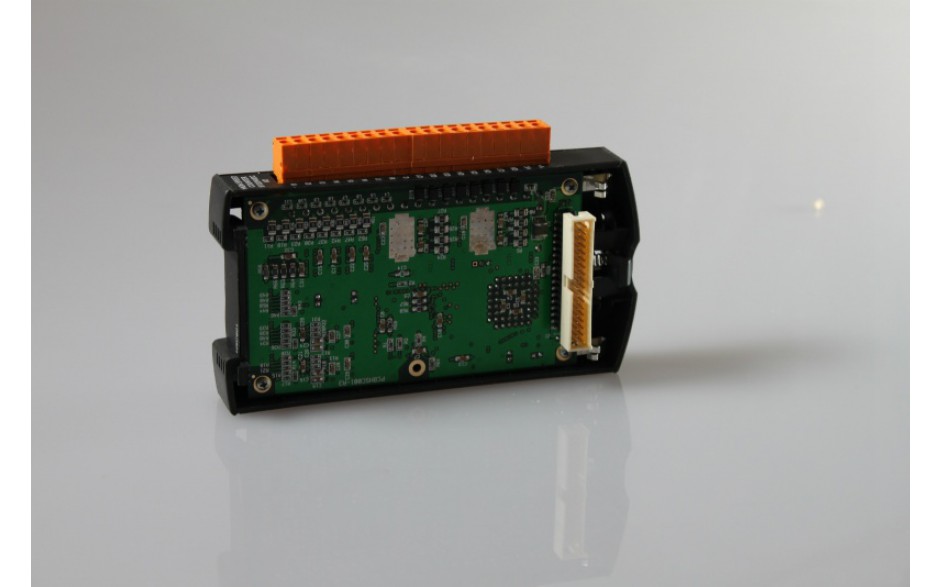

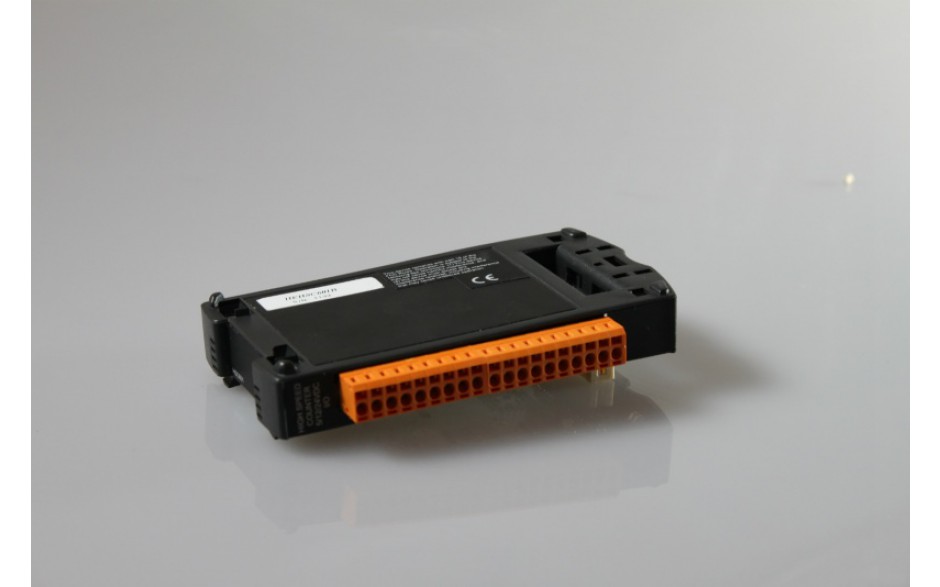

Wyprzedaż - SmartStack - Moduł licznika impulsów wysokiej częstotliwości (10MHz)

icon-sku Kod produktu: HEHSC601-GW12

Dostępny icon-available
Zaloguj się, i zobacz niższe ceny.
320,00 PLN 393,60 PLN

1,810.00 PLN Oszczędzasz: 1490 PLN
Najniższa cena od 30 dni: 320,00 PLN

brutto, podatek VAT: 23%

Gwarancja 12 miesięcy



Opis produktu

Moduł HSC601 jest modułem typu SmartStack posiadającym osiem wejść dyskretnych o programowanym napięciu wejściowym (TTL 5 VDC, 12 VDC lub 24 VDC) tworzących jedną grupę oraz osiem wyjść dyskretnych działających w logice dodatniej (HSC601), tworzących również jedną grupę. Moduł można skonfigurować programowo na pracę w jednym z sześciu następujących trybów:

  • jako dwa 32-bitowe, dwukierunkowe liczniki impulsów lub dwa mierniki częstotliwości impulsów oraz dwa wyjścia PWM (generujące impulsy prostokątne o zmiennym współczynniku wypełnienia) lub PTO (generujące ciąg o zadanej liczbie impulsów); tryb ten umoŜliwia również wykorzystanie 8 wejść i 8 wyjść licznika jako normalnych wejść i wyjść dyskretnych,
  • jako dwa zaawansowane 32-bitowe, dwukierunkowe liczniki impulsów z możliwością zadawania wartości początkowej i zachowywania stanu liczników w dowolnej chwili, wyposażone w dwa układy porównawcze z wartościami zadanymi przez użytkownika; tryb ten umożliwia również wykorzystanie 8 wejść i 8 wyjść licznika jako normalnych wejść i wyjść dyskretnych,
  • jako 24-bitowy licznik współpracujący z enkoderem, o zakresie zliczania do 16 777 216 impulsów z możliwością sterowania 8 wyjściami dwustanowymi przez licznik,
  • jako dwa 16-bitowe liczniki współpracujące z enkoderami, każdy o zakresie zliczania do 65 535 impulsów z moŜliwością sterowania 4 wyjściami dwustanowymi przez każdy licznik
  • jako urządzenie swobodnie konfigurowane, za pomocą zewnętrznego pliku konfiguracyjnego,
  • jako urządzenie diagnostyczne.


Maksymalna częstotliwość robocza modułu wynosi 1 MHz. Moduł HSC601 jest wyposażony w szybkozłącza firmy Phoenix.



Produkt na wyprzedaży objęty gwarancją 12 miesięcy.

Parametry

PARAMETRY
Pobór mocy 0.29 W (12.43 mA przy 24 VDC)
Pobór mocy w czasie rozruchu 0.44 W (18.4 mA przy 24 VDC)
Temperatura pracy 0 ÷ 60?C
Wilgotność 5 ÷ 95% (bez kondensacji)
Waga 270 g
Parametry wejść
Liczba punktów 8
Minimalne napięcie w stanie aktywnym tryb TTL 5 VDC: 2 VDC
tryb 12 VDC: 8 VDC
tryb 24 VDC: 16 VDC
Maksymalne napięcie w stanie nieaktywnym tryb TTL 5 VDC: 0.8 VDC
tryb 12 VDC: 4 VDC
tryb 24 VDC: 8 VDC
Maksymalne napięcie chwilowe 35 VDC
Impedancja wejść 10 k
Konfigurowalne filtry wejściowe 500 kHz / 50 kHz / 5 kHz
Parametry wyjść
Liczba punktów 8
Napięcie robocze 10 ÷ 28 VDC
Maksymalne obciążenie prądowe 0.5 A na kanał
Maksymalny prąd rozruchowy 0.65 A na kanał
Czas reakcji przy załączaniu 10 µs
Czas reakcji przy wyłączaniu 10 µs
Maksymalne napięcie chwilowe 28 VDC
