Opis produktu

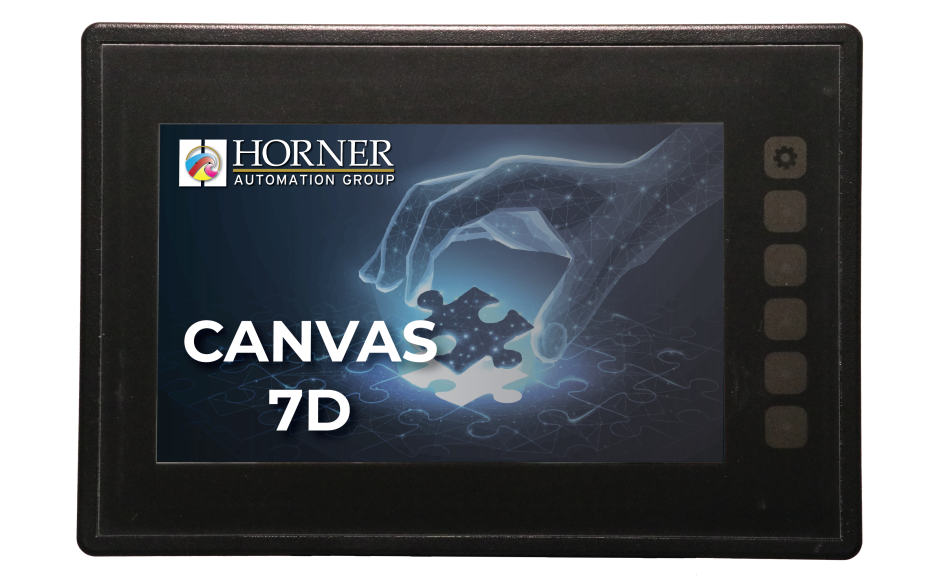

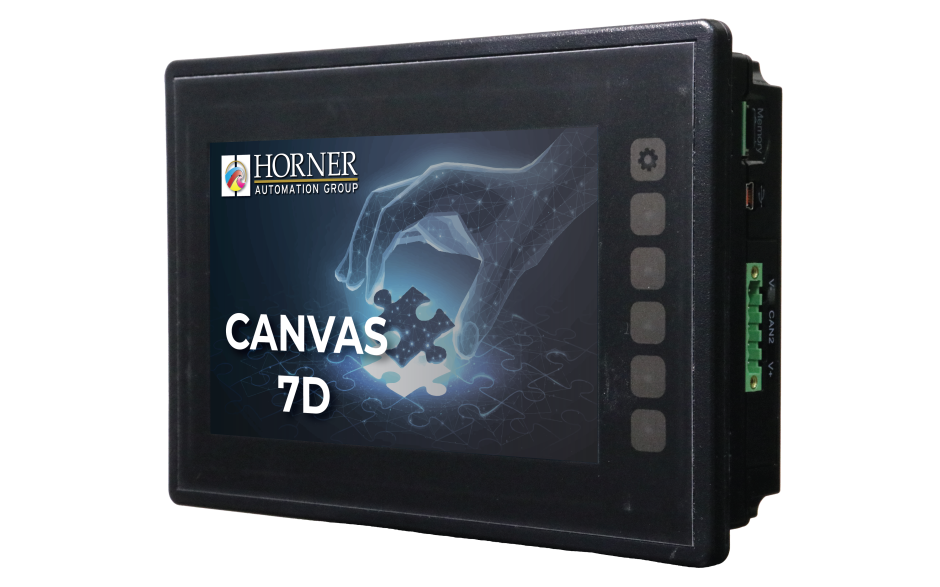

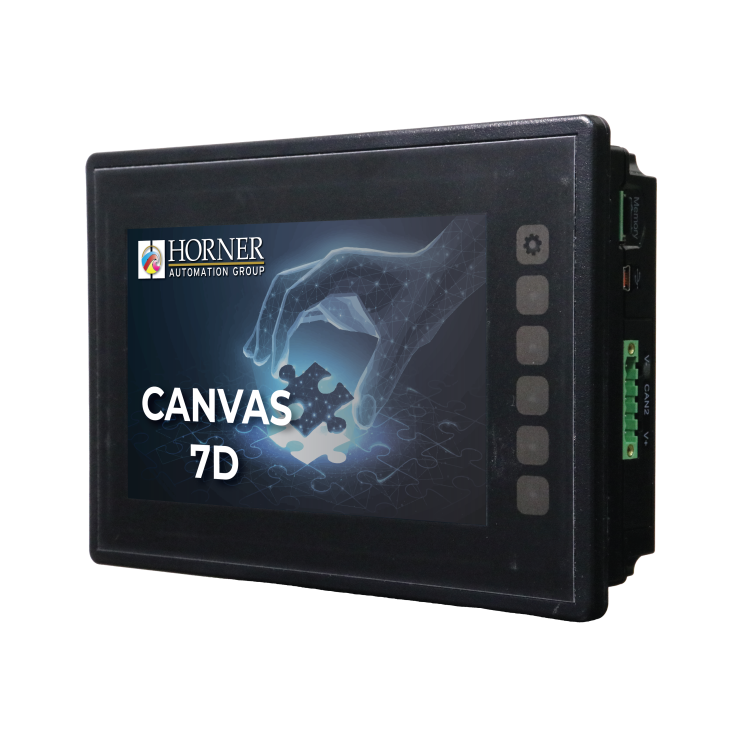

Sterowniki Canvas 7D to kompaktowe, przemysłowe urządzenia rodziny Canvas produkowane przez Horner APG integrujące sterownik PLC oraz kolorowy, dotykowy ekran operatorski HMI o przekątnej 7". Canvas 7D przeznaczony jest do zastosowań w systemach automatyki wymagających bardzo szybkiej realizacji programu sterującego, obsługi kilkunastu sygnałów sterujących, komunikacji bazującej o standard Ethernet oraz wizualizacji w oparciu o wygodny w użytkowaniu ekran operatorski.

Wbudowane sygnały I/O

• 12 DI (12/24 VDC; 4 HSC, 500 kHz)
• 12 DO (24 VDC, 2 PWM 500kHz)
• 6 AI (0-20 mA, 4-20 mA, 0-10 V, 60 mV, RTD, THM; 17 bit)
• 4 AO (0-20 mA, 4-20 mA, 0-10 V, 14 bit)

Główne parametry:

• rozdzielczość 800x480 px
• 32k kolorów
• podświetlenie LED
• 64 MB pamięci graficznej
• 5 konfiguracji wbudowanych I/O
• obsługa protokołów Ethernet: Modbus TCP Client/Server, FTP Server, Ethernet IP, HTTP, SMTP, WebServer
• RS232 i RS485, obsługa protokołów RS: Modbus RTU Master / Slave, Serial I/O
• USB typu A i mini B
• możliwość rozbudowy na sieć GSM/GPRS i Profibus Slave

Programowanie sterowników realizowane jest z poziomu bezpłatnego narzędzia Cscape, w którym wspólna dla PLC i HMI baza zmiennych sprawia, że konfiguracja urządzenia jest szybka i bardzo intuicyjna. Przemysłowa konstrukcja urządzenia oraz odporność na zakłócenia powodują, że seria Canvas może być z powodzeniem stosowana w środowisku przemysłowym przy sterowaniu i kontroli pracy maszyn, prostych linii technologicznych oraz aplikacji bezobsługowych.

Canvas 7D może być wyposażony we front własnego projektu – dzięki temu będzie lepiej identyfikował się z obiektem na którym pracuje. Oprócz umieszczenia własnego logo oraz schematu kolorów użytkownik może również dopasować opisy klawiszy funkcyjnych ułatwiając operatorom obsługę urządzenia.

Czym charakteryzuje się najnowsza seria sterowników Horner Canvas?

Seria Canvas wyróżnia się trzema głównymi funkcjonalnościami na tle pozostałych sterowników:
• Dwurdzeniowy procesor– sterowniki serii Canvas posiadają dwa rdzenie dedykowane osobno na silnik graficzny oraz logiczny. Dzięki możliwości przypisania osobno logiki programu oraz jej wizualizacji, jesteśmy w stanie przyspieszyć wydajność i szybkość operacji, co jest bardzo istotne w systemach sterowania wymagających szybkości i wykonywania większej ilości obliczeń.
• Zaawansowany silnik graficzny – poprzez wykorzystanie najnowszego oprogramowania Cscape 10, użytkownik otrzymuje do projektowania bardziej rozbudowany interfejs programu. Jeżeli chcesz poznać więcej szczegółów -> sprawdź.
• Funkcjonalności IIOT jako standard – nie ma już potrzeby zakupu dodatkowych licencji koniecznych do obsługi m.in. protokołu MQTT, J1939, obsługi programowania w Enhanced IEC czy dostępu zdalnego Horner WebMI.
