Canvas 7D; 2 rdzenie; 7" kolor; 2 MB pamięci; RS232; RS485; RS232/485; 2x Ethernet; 2x USB; MicroSD; 2x CAN

icon-sku Kod produktu: HE-CV-070D-00

Czas dostawy: 2-8 tyg.
Zaloguj się, i zobacz niższe ceny.
6 400,00 PLN 7 872,00 PLN
brutto, podatek VAT: 23%
Produkty z grupy Sterowniki PLC Horner kupiło już 1526 firm w Polsce.

Gwarancja 24 miesięcy



Opis produktu

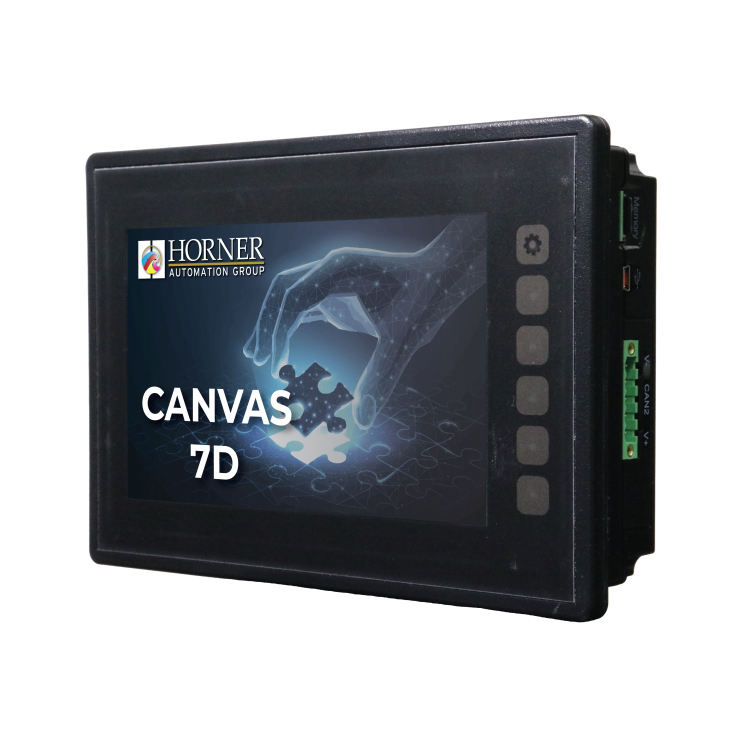

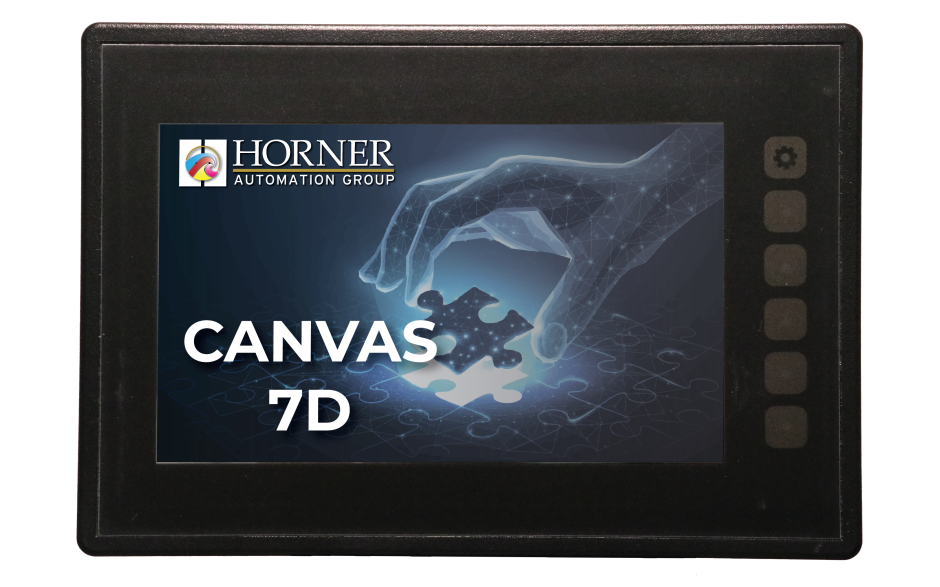

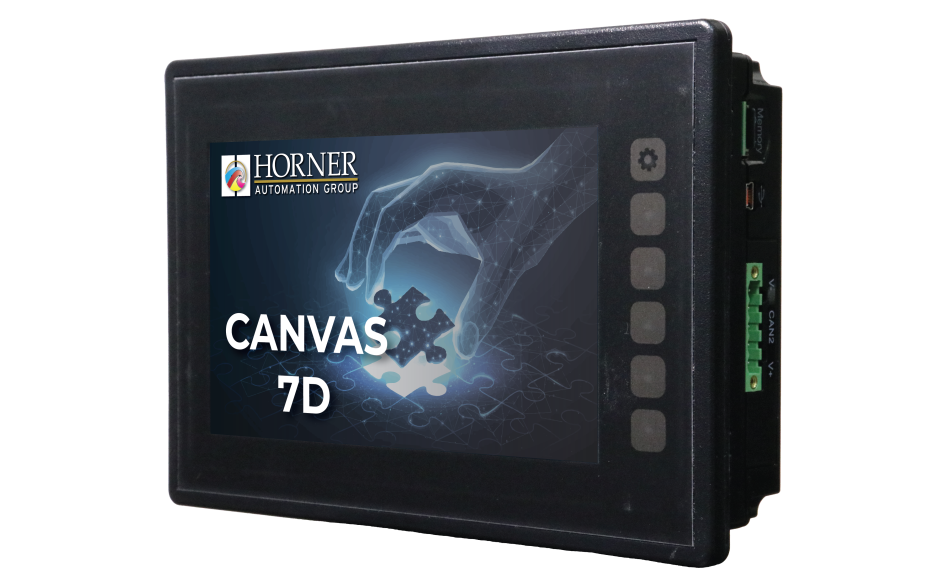

Sterowniki Canvas 7D to kompaktowe, przemysłowe urządzenia rodziny Canvas produkowane przez Horner APG integrujące sterownik PLC oraz kolorowy, dotykowy ekran operatorski HMI o przekątnej 7". Canvas 7D przeznaczony jest do zastosowań w systemach automatyki wymagających bardzo szybkiej realizacji programu sterującego, obsługi kilkunastu sygnałów sterujących, komunikacji bazującej o standard Ethernet oraz wizualizacji w oparciu o wygodny w użytkowaniu ekran operatorski.

Główne parametry:

  • rozdzielczość 800x480 px
  • 32k kolorów
  • podświetlenie LED
  • 64 MB pamięci graficznej
  • obsługa protokołów Ethernet: Modbus TCP Client/Server, FTP Server, Ethernet IP, HTTP, SMTP, WebServer
  • RS232 i RS485, obsługa protokołów RS: Modbus RTU Master / Slave, Serial I/O
  • USB typu A i mini B
  • możliwość rozbudowy na sieć GSM/GPRS i Profibus Slave

Programowanie sterowników realizowane jest z poziomu bezpłatnego narzędzia Cscape, w którym wspólna dla PLC i HMI baza zmiennych sprawia, że konfiguracja urządzenia jest szybka i bardzo intuicyjna. Przemysłowa konstrukcja urządzenia oraz odporność na zakłócenia powodują, że seria Canvas może być z powodzeniem stosowana w środowisku przemysłowym przy sterowaniu i kontroli pracy maszyn, prostych linii technologicznych oraz aplikacji bezobsługowych.

Canvas 7D może być wyposażony we front własnego projektu – dzięki temu będzie lepiej identyfikował się z obiektem na którym pracuje. Oprócz umieszczenia własnego logo oraz schematu kolorów użytkownik może również dopasować opisy klawiszy funkcyjnych ułatwiając operatorom obsługę urządzenia.





Czym charakteryzuje się najnowsza seria sterowników Horner Canvas?

    Seria Canvas wyróżnia się trzema głównymi funkcjonalnościami na tle pozostałych sterowników:
  • Dwurdzeniowy procesor– sterowniki serii Canvas posiadają dwa rdzenie dedykowane osobno na silnik graficzny oraz logiczny. Dzięki możliwości przypisania osobno logiki programu oraz jej wizualizacji, jesteśmy w stanie przyspieszyć wydajność i szybkość operacji, co jest bardzo istotne w systemach sterowania wymagających szybkości i wykonywania większej ilości obliczeń.
  • Zaawansowany silnik graficzny – poprzez wykorzystanie najnowszego oprogramowania Cscape 10, użytkownik otrzymuje do projektowania bardziej rozbudowany interfejs programu. Jeżeli chcesz poznać więcej szczegółów ->sprawdź.
  • Funkcjonalności IIOT jako standard – nie ma już potrzeby zakupu dodatkowych licencji koniecznych do obsługi m.in. protokołu MQTT, J1939, obsługi programowania w Enhanced IEC czy dostępu zdalnego Horner WebMI.



Parametry

Model HE-CV-070D-00
Panel operatorski
Technologia dotykowy, 7" TFT, 32k kolorów, podświetlenie LED
Rozdzielczość 800 x 480 pikseli
Liczba ekranów 1023
Pamięć graficzna 64 MB
Liczba obiektów na ekranie 1023
Liczba klawiszy 6
Sterownik PLC
Pamięć programu NRAM, 2MB, programowanie on-line
Ilość rdzeni 2
Czas skanu 0.02 ms/kB
Max. Ilość DI/DO 2048 / 2048
Max. Ilość AI/AO 512 / 512
Ilość zmiennych rejestrowych 50000
Ilość zmiennych bitowych 16384
Porty komunikacyjne
Porty szeregowe COM1 - RS232, COM2 - RS485, COM3 - RS232/RS485
Port Ethernet 2 x 10/100 Mbps
Port CAN 2 x CAN (obsługa CsCAN lub CANopen)
Port USB 1 x USB typu A, 1 x USB typu mini B
Port MicroSD tak, < 32 GB
Sygnały wbudowane
ilość wbudowanych DI 0
Ilośc wbudowanych DO 0
Ilość wbudowanych AI 0
Ilośc wbudowanych AO 0
Rozbudowa
Karta rozszerzeń analogowych nie
Obsługa SmartMod tak
Obsługa SmartStix/SmartBlock tak
Obsługa SmartRail tak
Obsługa SmartServo tak
Opcje komunikacyjne
Profibus DP Slave tak, HEXPBS
GSM/GPRS tak, HEGSM04
Ethernet nie
Pozostałe parametry
Wymiary 210.06 x 143.7 x 43.94 mm
Otwór montażowy 189.7 x 131.2 mm
Zakres temperatur pracy sterownika -10 ~ 60oC
Zakres temperatur pracy ekranu operatorskiego -10 ~ 60oC
Zasilanie 10-30 VDC
Zabezpieczenie IP65
Certyfikaty CE, UL, US
