Opis produktu

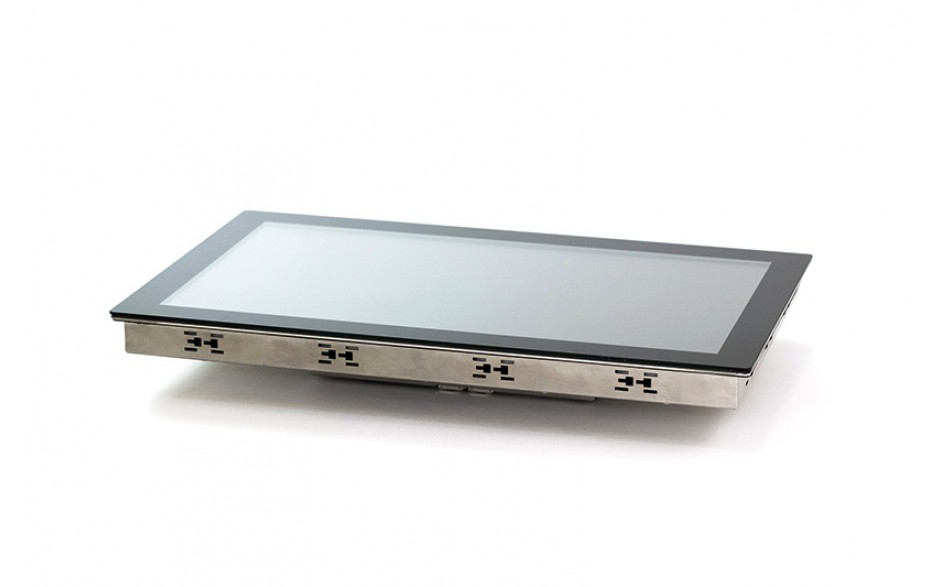

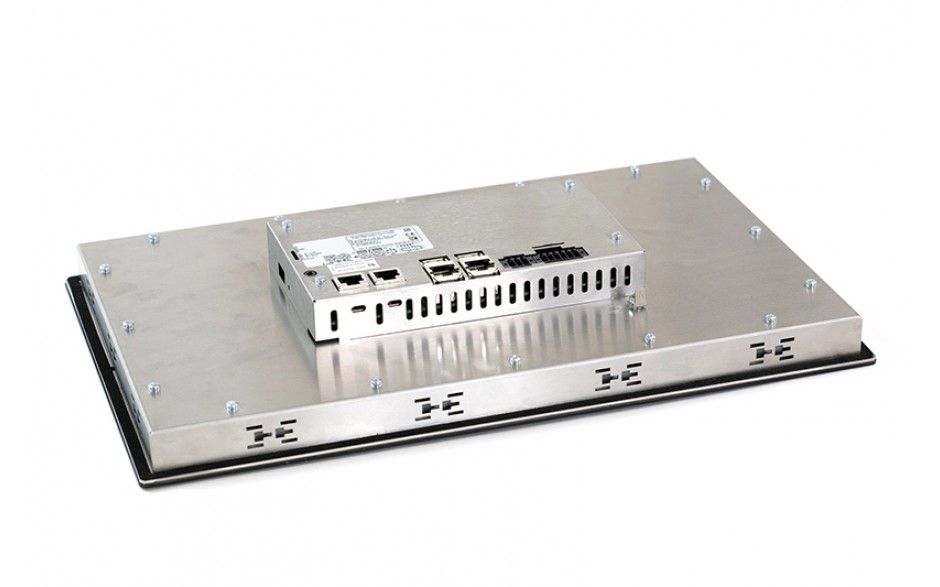

Jednostka S-01010104-0408 jest kompaktowym panelem operatorskim o przekątnej 15.6”, zintegrowanym ze sterownikiem PLC. Panel posiada wysokiej jakości ekran pojemnościowy z funkcją MultiTouch oraz ochronną powierzchnią typu CLEAN. Sterownik wyposażony został w wydajny procesor 800 MHz Arm®CPU z rdzeniem Cortex TM-A9. Jednostka S-01010104-0408 jest idealnym rozwiązaniem do budowy wydajnych oraz łatwo skalowalnych systemów sterowania. Umożliwia budowę zarówno systemów lokalnych jak i systemów rozproszonych opartych o ultraszybki protokół EtherCAT. Szeroka gama modułów rozszerzeń montowanych w oddalonych wyspach I/O, pozwala dostosować układ sterowania do specyficznych wymagań danej aplikacji. Co więcej, za pomocą protokołu EtherCAT możliwa jest łatwa integracja oraz sterowanie serwonapędem lub zespołem serwonapędów. Astraada One Compact HMI S-01010104-0408 oferuje szerokie możliwości komunikacyjne. Została wyposażona w porty Ethernet, CAN oraz RS232. W standardzie do dyspozycji programisty oferowane są protokoły Modbus RTU/TCP, EtherCAT Master, CANOpen Master, NTP, FTP. Opcjonalnie można skorzystać z licencji SNMP, OPC UA, J1939, Ethernet/IP, PROFINET, BACnet, KNX, IoT.

Ważną zaletą jednostki S-01010104-0408 jest kompatybilność ze sterownikiem Safety Astraada SC-1000, dzięki czemu możliwa jest łatwa budowa systemu bezpieczeństwa zgodnie ze standardem IEC 61508 SIL3.

Środowiskiem programistycznym sterowników Astraada One jest oferująca bardzo szerokie możliwości programistyczne platforma CODESYS (IEC61131-3). Integruje ona w sobie narzędzia do programowania sterowników PLC, tworzenia wizualizacji procesowych, sterowania serwonapędami oraz Safety. Jedna baza zmiennych dla programu sterującego oraz wizualizacji, zapewnia przejrzystość architektury, spójność oraz wysoką szybkość działania.

Główne cechy Astraada One Compact HMI S-01010104-0408

• jedno środowisko projektowe Codesys V3 dla programowania, wizualizacji, komunikacji oraz Safety

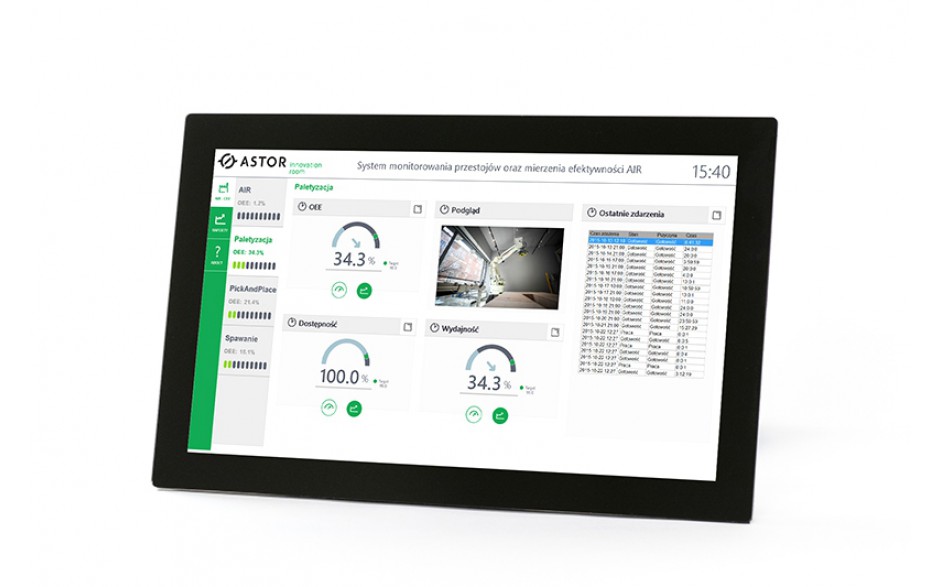

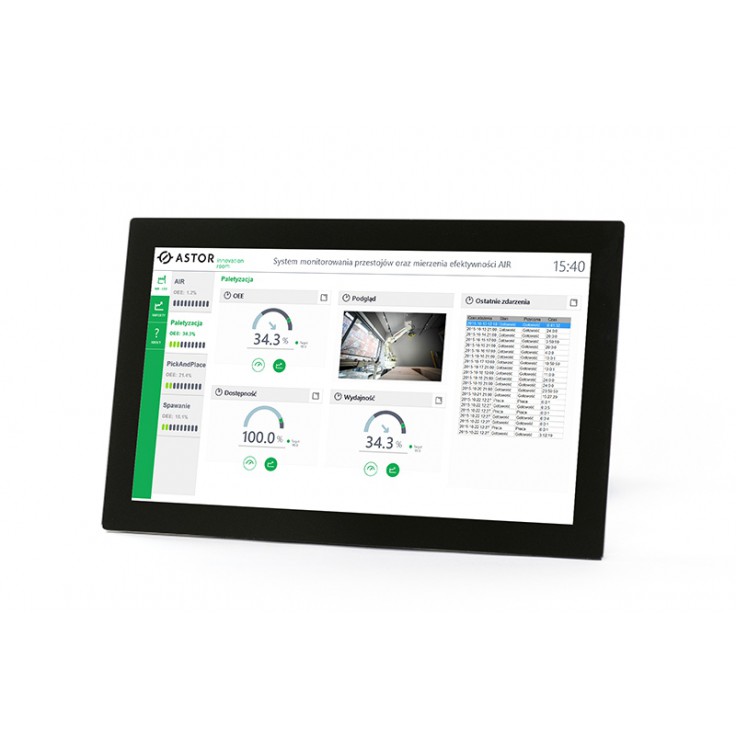

• wysokiej jakości ekran pojemnościowy (1920 x 1080 pikseli), MultiTouch
• porty komunikacyjne Ethernet, CAN, RS-232
• Modbus RTU/TCP, EtherCAT Master, CANOpen Master, NTP, FTP – w standardzie
• SNMP, OPC UA, J1939, Ethernet/IP, PROFINET, BACnet, KNX, IoT – opcjonalnie
• obsługa WebServer i VNC - darmowy dostęp do wizualizacji i sterowania z poziomu urządzeń mobilnych (do 100 jednoczesnych połączeń)
• obsługa SoftMotion/SoftMotion+CNC
• praca w temperaturze 0 … +55 ˚C
• niemiecka jakość i technologia

Wbudowana obsługa sygnałów:

• 4 wejścia dyskretne (obsługa HSC, 500 kHz)
• 4 wyjścia dyskretne (0,5 A)
• 4 wejścia analogowe – 2 x (-10...+10V, PT100/PT1000 dwużyłowe) oraz 2 x (-10...+10V, lub powrót trójżyłowy)

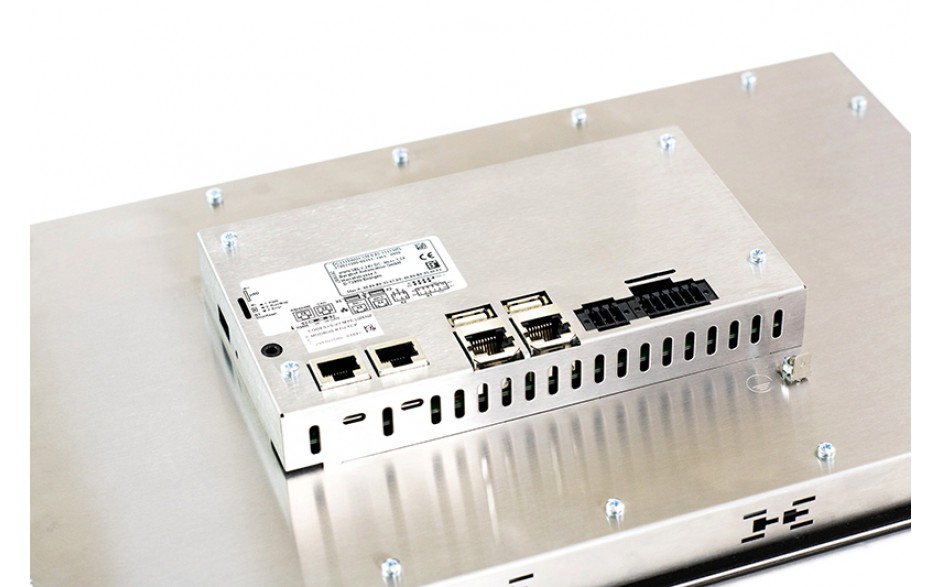

Możliwości komunikacyjne:

• port szeregowy: RS232/RS485
• 2 konfigurowalne karty Ethernet
• 2 x port USB
• slot Micro SD
• łatwa rozbudowa o układy rozszerzeń I/O
