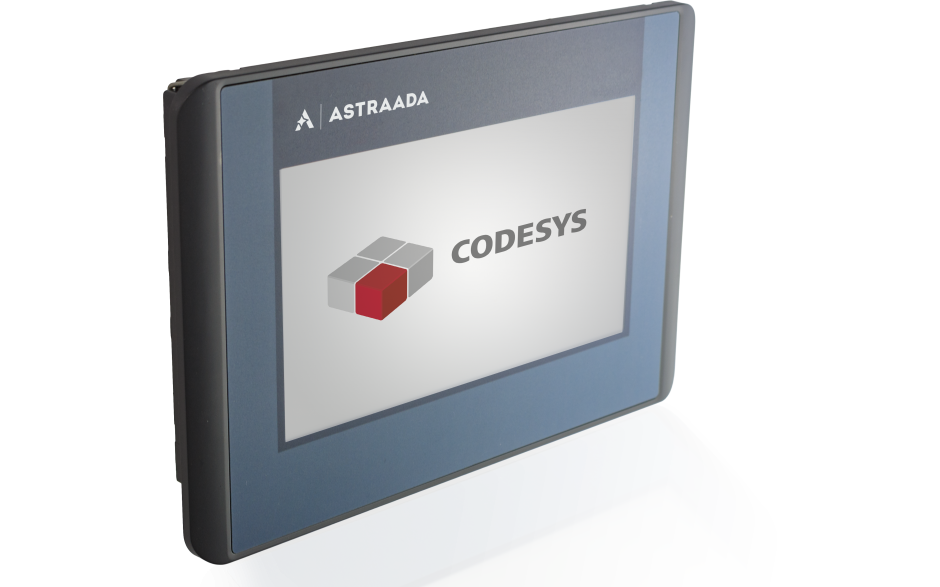

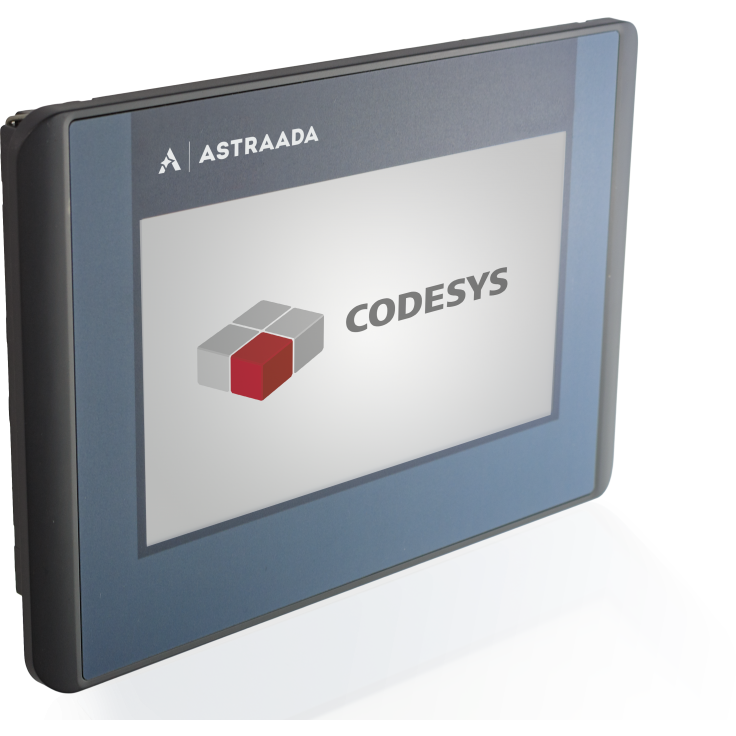

Astraada One Compact HMI to kompaktowe sterowniki PLC zintegrowane z terminalem operatorskim o przekątnej 7". Urządzenia programowane w środowisku Codesys V3, przeznaczone są do sterowania maszynami oraz małymi i średnimi aplikacjami automatyki przemysłowej oraz budynkowej. Najnowsza wersja (v3.5) oprogramowania CODESYS jest wspólnym dla wszystkich urządzeń Astraada One środowiskiem programistycznym. Integruje w sobie zarówno programowanie sterowników, tworzenie wizualizacji procesowych jak i sterowanie serwonapędami. Jedna baza zmiennych nie wymaga ich duplikowania przy tworzeniu programu sterującego oraz wizualizacji, zapewniając przejrzystość architektury, spójność i wysoką szybkość działania.
Oprogramowanie Codesys wymaga zewnętrznych plików target do programowania sterowników. Pliki te nie są domyślnie dołączane do biblioteki oprogramowania. Sprawdź »
Dzięki wydajnemu procesorowi 800MHz i bogatym możliwościom komunikacyjnym seria Astraada One Compact HMI DC2007 pozwala budować wydajne, lokalne systemy sterowania lub łączyć rozproszone układy I/O i systemy napędowe. Poszczególne modele różnią się od siebie przekątną oraz maksymalną rozdzielczością ekranu. Wszystkie z kolei łączy ilość wejść/wyjść oraz łatwość rozbudowy o oddalone układy EtherCAT I/O.
Wbudowana obsługa sygnałów:
Możliwości komunikacyjne:
| DC2007 | |
| Przekątna | 7" |
| Numer urządzenia | 273010200 |
| Rozdzielczość | 800 x 480 pixele |
| Kolory | TFT: 16.7M (24bity/pixel) |
| CPU, pamięć | |
| CPU | 800 MHz ARM CPU |
| Pamięć Flash | 256 MB |
| Pamięć RAM | 256 MB |
| Obszar pamięci z podtrzymaniem | 100 kB (FRAM) |
| Wymiary i waga | |
| Wymiary | 222 x 152 x 57 mm |
| Waga | 600 g |
| Warunki użytkowe | |
| Zakres temperatur | 0 ... +50 st. C |
| Wilgotność | max 85% |
| Transport i przechowywanie | |
| Zakres temperatur | -20 ... +70 st. C |
| Wilgotność | max 85% |
| Obsługa | |
| Montaż | wbudowane zatrzaski |
| Certyfikacja |
EN 61010-2-201, EN 61131-2 |
| Środowisko programistyczne | CODESYS V3 (IEC 61131-3) |
| Ekran dotykowy | rezystancyjny |
| Zabezpieczenia | |
| Klasa | 3 |
| Stopień | IP20, front IP65 |
| Odporność na interferencje | EN 61131-2, EN 61000-6-3, dla zastosowań przemysłowych i mieszkaniowych |
| Zasilanie | |
| Napięcie | +24V DC |
| Pobór prądu | 0.3A max 3A |
| Zabezpieczenie przed zmianą polaryzacji | Tak |
| Interfejs Ethernet | |
| Liczba/typ | 1x RS232 / RS485 |
| System połączenia | RJ45 |
| Protokoły |
W standardzie: Modbus, CANopen, EtherCAT Opcjonalnie: Profinet, EthernetIP, BACnet, OPCUA, SNMP, J1939 |
| Interfejs EtherCAT | |
| Liczba/typ | 1x EtherCAT (EtherCAT master) |
| System połączenia | RJ45 |
| Interfejs USB | |
| Liczba/typ | host USB 2.0/USB plug port A |
| Liczba cykli | max 1000 |
| Interfejs CAN bus | |
| Liczba/typ | 1x CAN bus |
| Protokoły | CAN-Bus i/lub CANopen master |
| Interfejs COM | |
| Liczba/typ | 1x RS232/RS485 |
| Protokoły | Modbus RTU |
| Dodatkowe funkcje | |
| Zegar czasu rzeczywistego | Tak, z baterią podtrzymującą |
| Slot kart microSD | 1x microSD card |
| I/O | |
| Wejścia cyfrowe | 4x |
| Wyjścia cyfrowe | 4x (0.5A) |
| Wejścia analogowe |
2x (-10...+10V, PT100/PT1000 dwużyłowe) |
| Bateria | |
| Typ | Panasonic VL2020 lub podobna |
| Przechowywanie | 1 rok bez napięcia |
| Powierzchnia ekranu | |
| Zakres temperatur | -40...+85 st. C |
