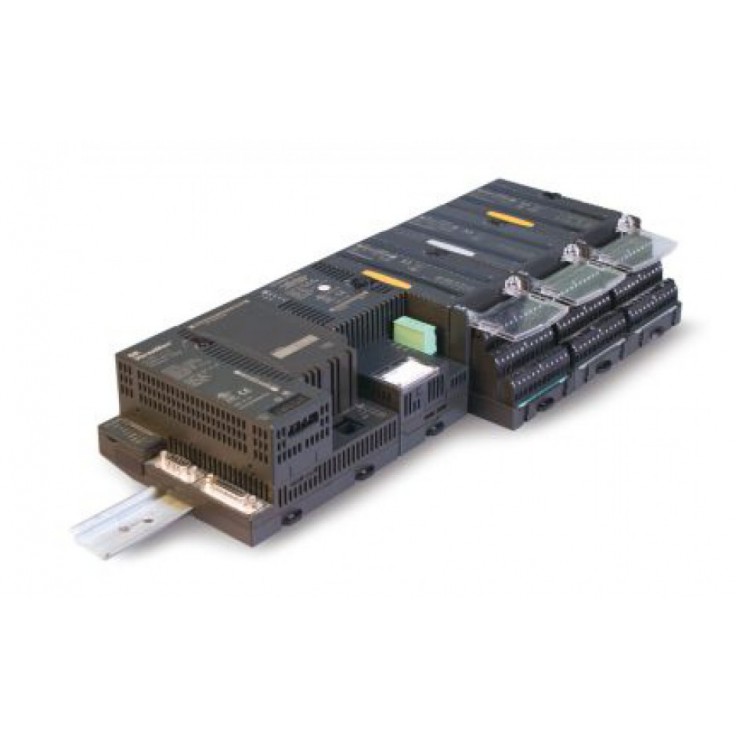

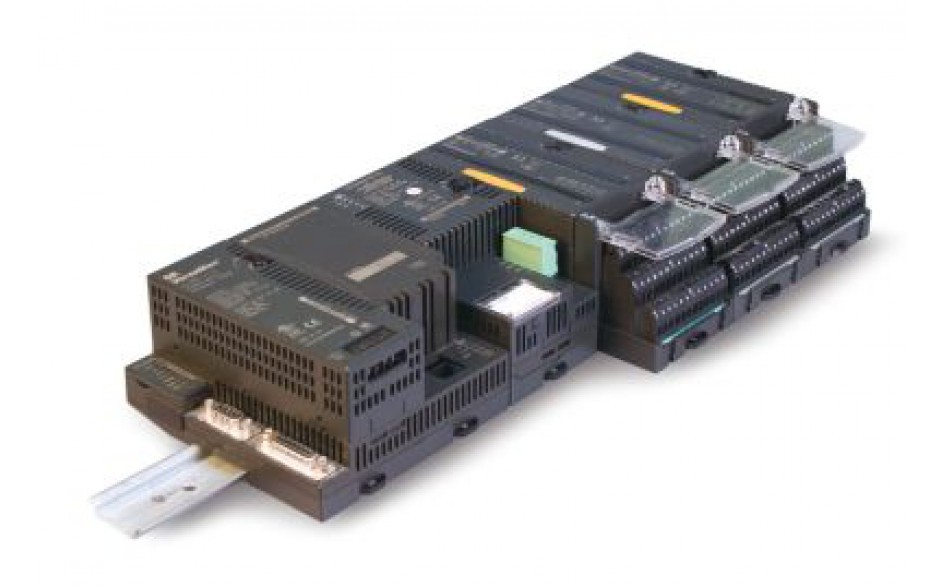

Moduł MDL742 posiada 32 punkty wyjściowe w dwóch grupach po 16 punktów. Wyjścia modułu działają w logice dodatniej. Dodatkowo każdy punkt jest wyposażony w elektroniczne zabezpieczenie przed zwarciem i przeciążeniem, generujące sygnał błędu w przypadku zaistnienia jednej z wymienionych okoliczności.
Moduł MDL742 wymaga zastosowania zewnętrznego zasilania urządzeń wyjściowych prądem stałym. Każdy moduł jest obsługiwany przez jednostkę centralną (CPU) lub interfejs komunikacyjny (NIU).
Stan każdego z wyjść wskazywany jest za pomocą jednej z trzydziestu dwóch diod LED umieszczonych na płycie czołowej modułu (kolor zielony).
Zielona dioda LED oznaczona OK wskazuje obecność napięcia zasilającego moduł z magistrali sterownika.
Zielona dioda LED oznaczona FLD PWR świeci się, gdy do modułu doprowadzone jest zasilanie zewnętrzne. Kolor bursztynowy wskazuje przeciążenie danego wyjścia.
Zasilacz zewnętrzny musi być w stanie dostarczyć energii w przypadku spięć, tak żeby nie wpłynęło to na poziomy napięć na wyjściach.
Parametry | |
|---|---|
| Liczba punktów | |
| Nominalne napięcie zasilania wyjść | |
| Zakres napięć zasilających | |
| Maksymalny pobór prądu z 5 V magistrali | |
| Odporność napięciowa izolacji pomiędzy obwodami wyjściowymi a obwodami logicznymi i masą | 1500 VAC przez 1 minutę |
| Odporność napięciowa izolacji pomiędzy grupami wyjść | 1500 VAC przez 1 minutę |
Parametry wejść i wyjść | |
| Parametry wyjść | |
| Maksymalny spadek napięcia na wyjściu | |
| Maksymalne obciążenie prądowe | |
| Maksymalny prąd rozruchowy | |
| Maksymalny upływ prądu na wyjściu | |
| Maksymalny czas reakcji przy załączaniu | |
| Maksymalny czas reakcji przy wyłączaniu | |
| Zabezpieczenia | |
| Punkt zadziałania zabezpieczenia przeciążeniowego | 0.7 ÷ 2.5 A |
