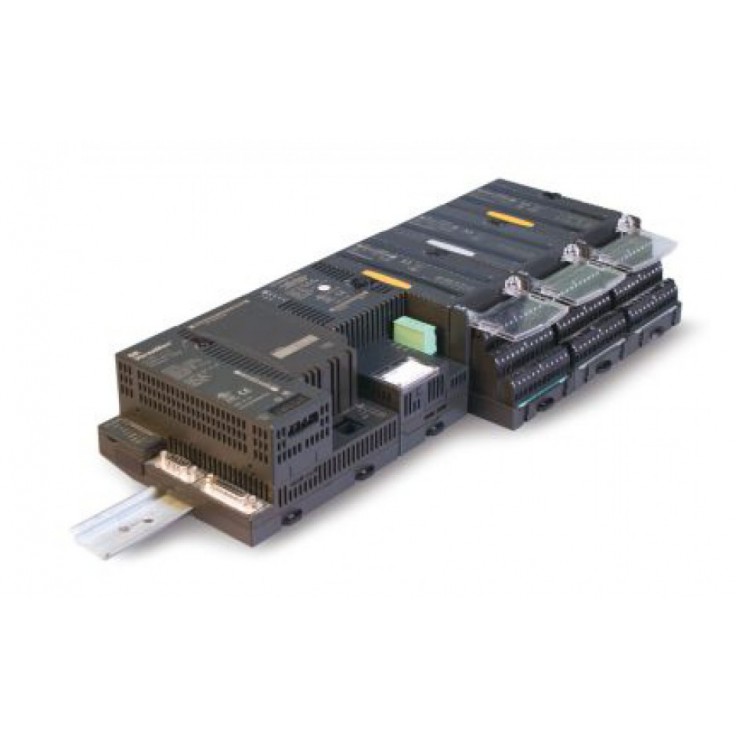

Opis produktu

Moduł MDL730 posiada 8 punktów wyjściowych w jednej grupie ze wspólnym przewodem zasilającym. Każdy punkt jest wyposażony w elektroniczne zabezpieczenie przed zwarciem i przeciążeniem, generujące sygnał błędu w przypadku zaistnienia jednej z wymienionych okoliczności. Wyjścia modułu działają w logice dodatniej.

Moduł wymaga zastosowania zewnętrznego zasilania urządzeń wyjściowych prądem stałym.

Moduł MDL730 jest obsługiwany przez jednostkę centralną (CPU) lub interfejs komunikacyjny (NIU).

Stan każdego z wyjść wskazywany jest za pomocą jednej z ośmiu diod LED umieszczonych na płycie czołowej modułu (kolor zielony). Bursztynowy kolor odpowiedniej diody LED wskazuje przeciążenie lub zwarcie na danym wyjściu.

Zielona dioda LED oznaczona OK wskazuje obecność napięcia zasilającego moduł z magistrali sterownika.

Zielona dioda LED oznaczona FLD PWR świeci się, gdy do modułu doprowadzone jest zasilanie zewnętrzne.

Zasilanie zewnętrzne należy doprowadzić dopiero po czasie 1s po włączeniu zasilania kasety montażowej. Zasilacz zewnętrzny w przypadku zwarć musi być w stanie dostarczyć wystarczającą ilość energii, tak żeby nie wpłynęło to na poziomy napięć na wyjściach.
