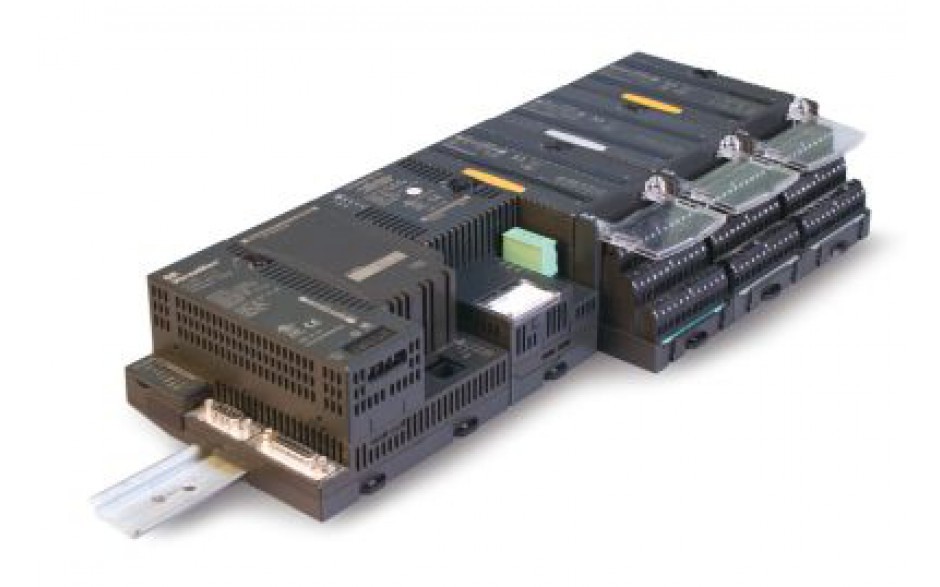

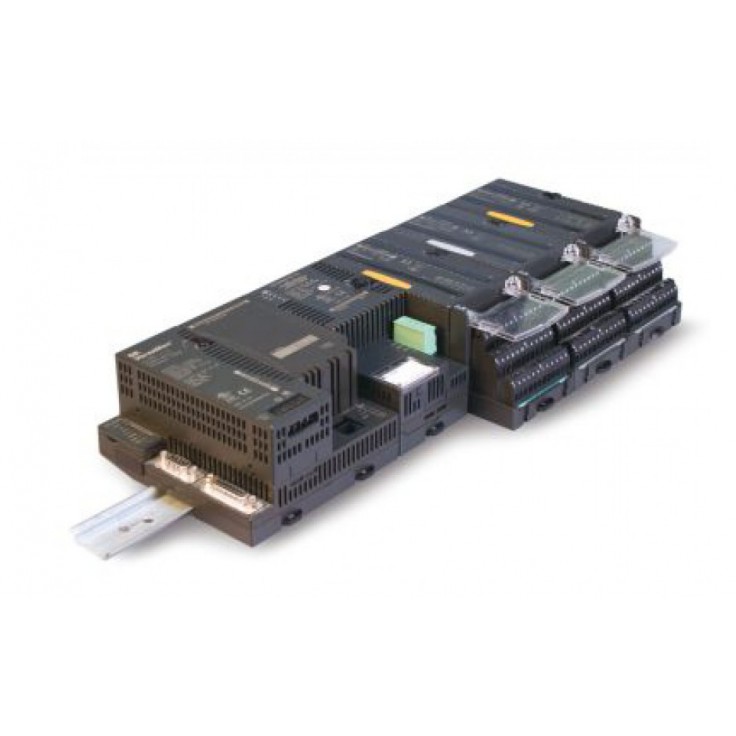

Opis produktu

Moduł ERM002 jest odbiornikiem dla kaset rozszerzających sterownika lub układu wejść/wyjść VersaMax. Można zastosować maksymalnie 7 kaset rozszerzających (7 modułów ERM002), zawierających po 8 modułów wejść/wyjść lub modułów specjalnych.

Na tym module instalowany jest zasilacz, zapewniając zasilanie modułom w kasecie rozszerzającej.

Moduł ERM002 współpracuje z modułem IC200ETM001 (nadajnik) w kasecie podstawowej. Może być też podłączany bezpośrednio do jednostki centralnej (interfejsu komunikacyjnego) w wypadku, gdy dołączana jest tylko jedna kaseta rozszerzająca i długość kabla komunikacyjnego nie przekracza 1 m.

Moduł ERM002 posiada 3 diody LED:

• PWR – wskazuje obecność napięcia zasilającego,
• EXP RX – wskazuje status portu rozszerzeń:
  • świeci światłem ciągłym zielonym lub przerywanym, gdy jednostka centralna lub interfejs komunikacyjny skanuje układy wejść/wyjść w kasecie.
• SCAN – wskazuje status modułów wejść/wyjść;.
  • świeci światłem zielonym w trakcie poprawnej komunikacji z jednostką centralną lub interfejsem komunikacyjnym,
  • świeci w kolorze bursztynowym przy utracie komunikacji z kasetą podstawową.

W wypadku utraty komunikacji kasety rozszerzającej z kasetą główną sygnały wyjściowe przechodzą w stan domyślny.

Na module zainstalowany jest przełącznik obrotowy do ustawiania numeru kasety.

Moduły rozszerzeń łączy się kablami rozszerzającymi IC200CBL600, IC200CBL601, IC200CBL602 lub IC200CBL615. Całkowita maksymalna długość kabla wynosi 15 m.

W ostatniej kasecie rozszerzającej montowany jest terminator sieci dostarczany z modułem IC200ETM001. Terminator sieci nie jest wymagany w systemie z jedną, lokalną kasetą rozszerzającą.

Moduł pobiera prąd 70 mA (maksymalnie) przy zasilaniu 5 V z magistrali kasety.

Porty modułu nie posiadają optoizolacji.
