Opis produktu

Kaseta montażowa CHS022 umożliwia zamocowanie i obsługę (połączenia elektryczne, komunikacja z jednostką centralną, zasilanie) jednego modułu wejść/wyjść.

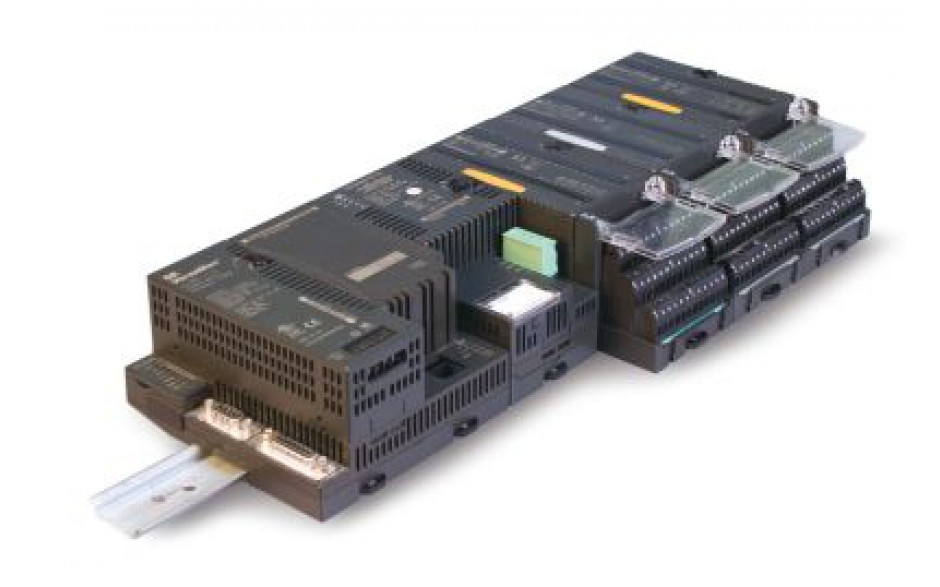

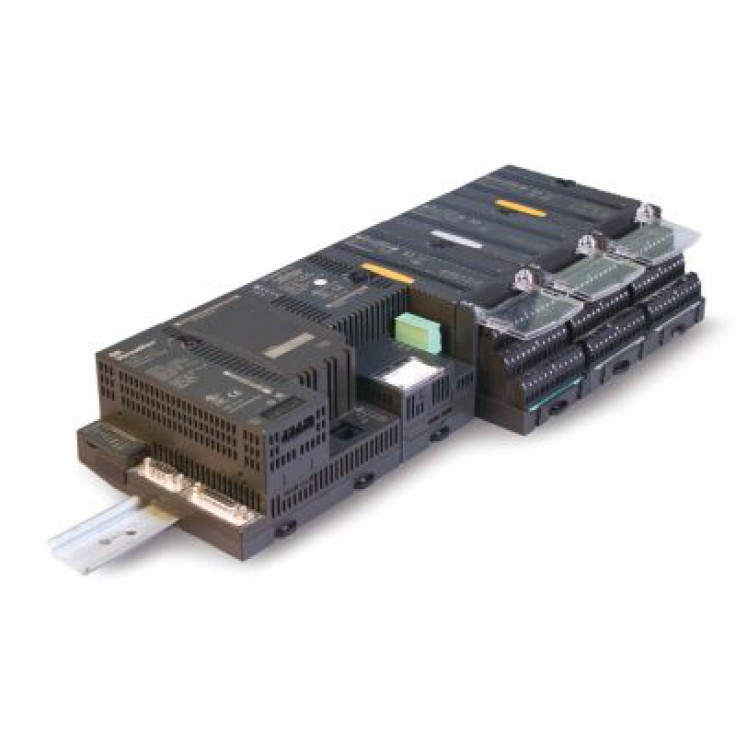

Kaseta jest mocowana standardowo na szynie DIN 7,5 x 35 mm, a moduły są montowane prostopadle (pionowo) do szyny, co pozwala na znaczne zmniejszenie przestrzeni w szafie sterowniczej potrzebnej do montażu sterownika VersaMax. Szyna musi być uziemiona. W przypadku zastosowań wymagających maksymalnej odporności na drgania i wstrząsy, kasetę należy przykręcić śrubami do panelu.

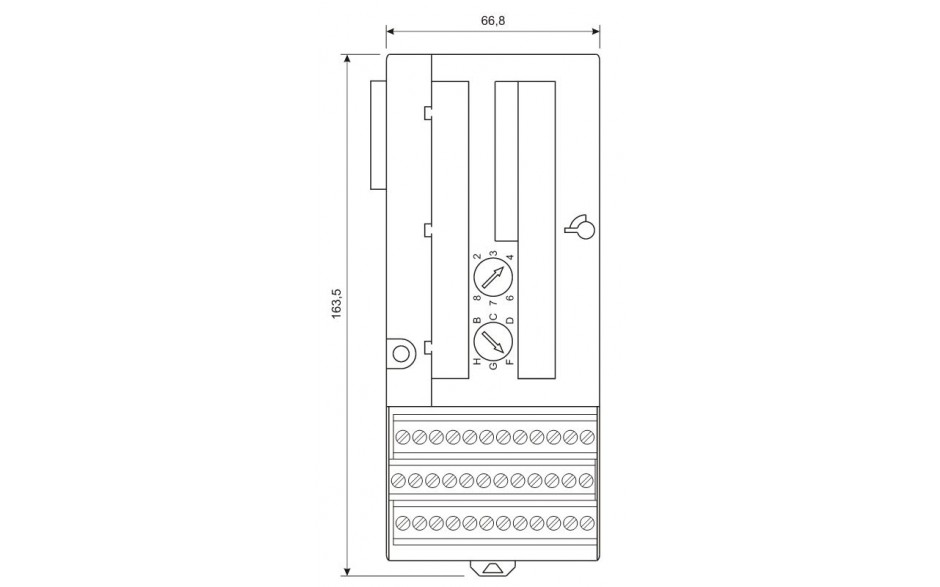

Kaseta CHS022 posiada 36 zacisków śrubowych typu "box" w trzech rzędach, z czego 32 służą do podłączenia urządzeń wejściowych lub wyjściowych, natomiast 4 pozostałe do podłączenia zasilania. Zaciski przykrywa przeźroczysta osłona zabezpieczająca, do której można wsunąć wydrukowany schemat połączeń dostarczany wraz z każdym modułem wejść/wyjść.

Kaseta CHS022 posiada dwa pokrętła kodujące służące do dopasowania otworów montażowych kasety do typu modułu, który ma być zamocowany w kasecie.

Każdy zacisk umożliwia podłączenie jednego litego lub plecionego przewodu o wymiarze od AWG#14 (przekrój 2,1 mm2) do AWG#22 (przekrój 0,36 mm2) lub dwóch przewodów o wymiarze do AWG#18 (przekrój 0,86 mm2).

Prąd płynący przez zaciski połączeniowe urządzeń wejść/wyjść nie może przekraczać 2.0 A, natomiast przez zaciski zasilania i uziemienia może płynąć prąd do 8.0 A. Napięcie na zaciskach nie powinno przekraczać 264 V, ale występujące w stanach przej-ściowych napięcia do 300 V nie niszczą kasety.

W przypadku wymaganej większej liczby punktów, do kasety można wpiąć również dodatkowe listwy zaciskowe.
