Opis produktu

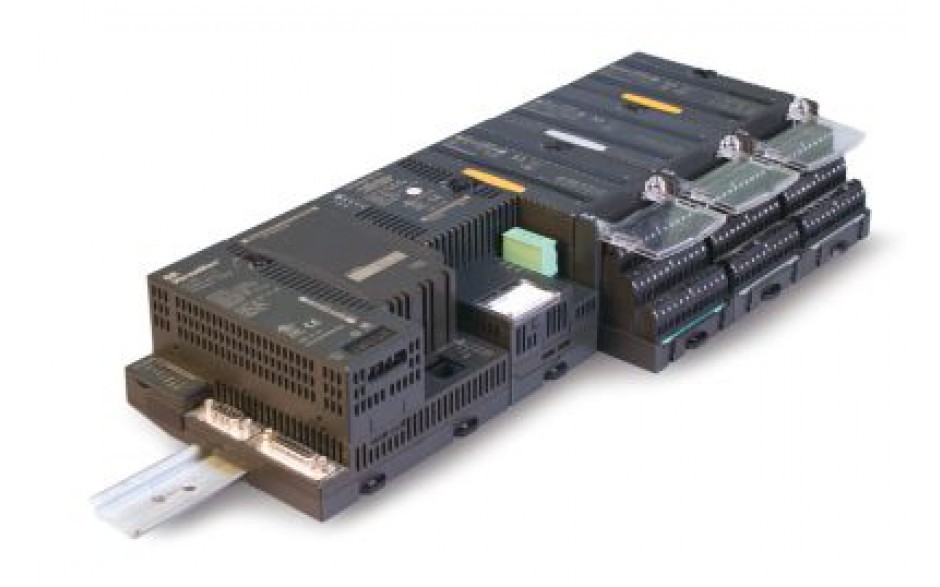

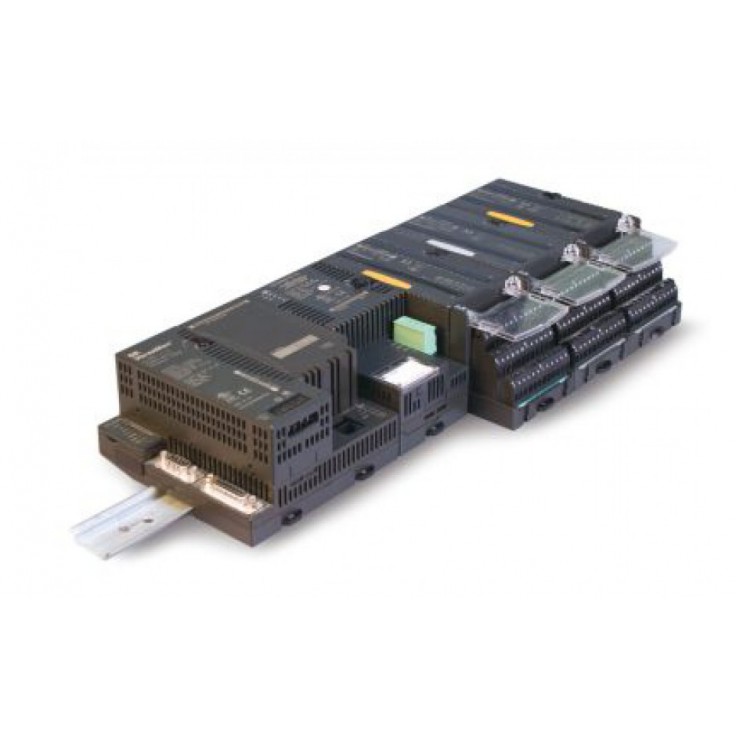

Moduł komunikacyjny IC200BEM003 pracuje jako Master sieci Profibus DP i obsługuje do 125 urządzeń typu Profibus DP Slave.

Moduł może pracować w systemie sterowania VersaMax wykorzystującym jednostki centralne IC200CPU005 oraz IC200CPUE05 i pozwala na przesyłanie do 3584 bajtów danych do urządzeń Slave. Moduł może również pracować w węźle oddalonym VersaMax I/O zbudowanym w oparciu o interfejs komunikacyjny sieci Profinet o numerze katalogowym IC200PNS001 i IC200PNS002 przesyłając 1440 bajtów danych.

Moduł jest montowany w kasecie montażowej IC200CHS006 przeznaczonej do modułów komunikacyjnych VersaMax. Moduł jest wyposażony w typowe złącze do sieci Profibus DP i  posiada 3 diody LED:

• OK
  • nieaktywny gdy moduł nieuruchomiony lub brak zasilania,
  • zielony ciągły oznacza, że moduł został poprawnie zasilony i uruchomiony,
  • bursztynowy pulsujący niecyklicznie oznacza błąd wykryty w module.
• COM – wskazuje stan magistrali Profibus DP:
  • nieaktywny gdy moduł nieskonfigurowany lub nie otrzymuje danych,
  • zielony ciągły oznacza gotowość do transmisji danych,
  • bursztynowy ciągły wskazuje na znalezienie problemu komunikacyjnego związanego np. z Timeoutem,
  • bursztynowy pulsujący niecyklicznie wskazuje na błąd modułu .
• STAT – wskazuje stan urządzenia MASTER:
  • nieaktywna gdy moduł nie jest zasilony,
  • zielony pulsujący szybko (częstotliwość pulsowania 5Hz) gdy moduł został poprawnie skonfigurowany i jest gotowy do komunikacji; próbuje nawiązać łączność z urządzeniami Slave,
  • zielony pulsujący szybko (częstotliwość pulsowania 5Hz) oznacza błędną konfigurację,
  • zielony ciągły gdy moduł posiada stabilną komunikację z innym urządzeniem,
  • bursztynowy  pulsujący szybko (częstotliwość pulsowania 3 razy większa niż przy 5Hz i 8 razy większa niż przy 1Hz) gdy modem w trybie boot-loadera czeka na pobranie firmware,
  • bursztynowy  pulsujący szybko (częstotliwość pulsowania 5Hz)  gdy pobieranie firmware w trakcie,
  • pomarańczowy pulsujący nie cyklicznie gdy wystąpi błąd modułu.

Moduł jest konfigurowany programowo, pozwala na ustalenie adresów z zakresu od 0 do 125. Transmisja danych może być prowadzona z maksymalną prędkością 12 Mbit/s, ale jest ona zależna od długości całej sieci (patrz tabelka poniżej).

W trakcie pracy moduł pobiera 450 mA prądu z wewnętrznej magistrali +5 V sterownika.

Produkt na wyprzedaży, użytkowany do celów demonstracyjnych, dostarczany w opakowaniu zastępczym. Gwarancja 9 miesięcy.
