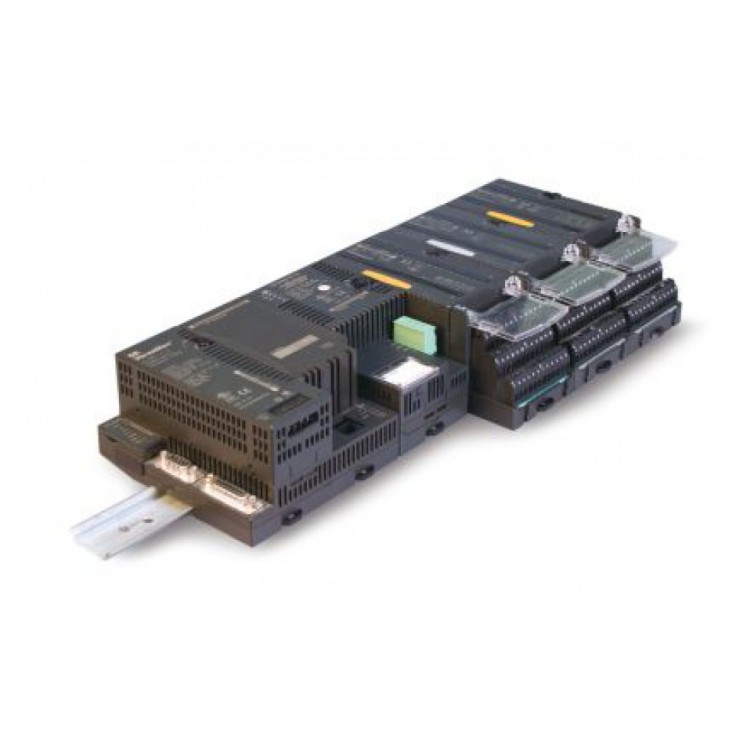

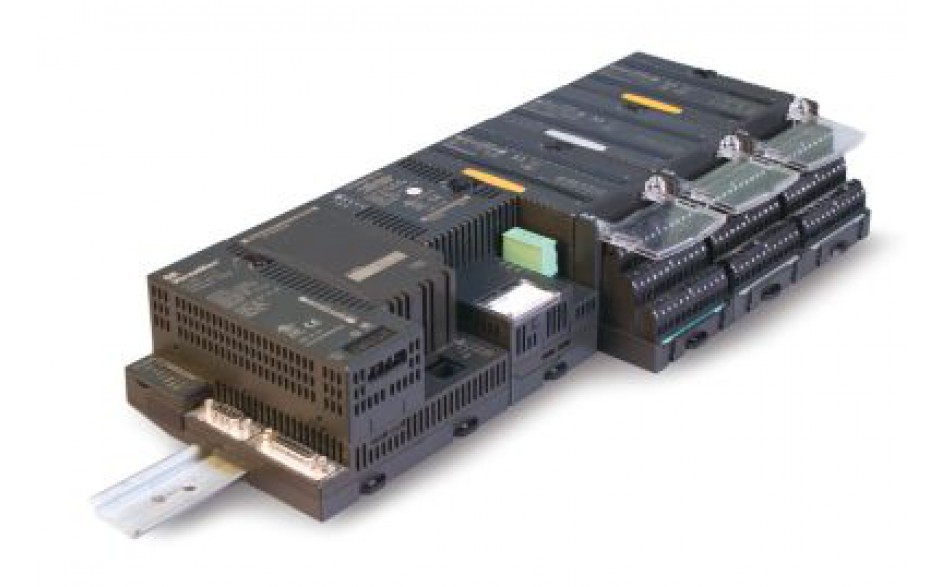

Moduł ALG266 przetwarza wejściowe sygnały prądowe (4 ÷ 20 mA) z 15 kanałów wejściowych na sygnały cyfrowe o rozdzielczości 15 bitów.
Moduł ALG266 zasilany jest z magistrali sterownika i obsługiwany przez jednostkę centralną (CPU) lub interfejs komunikacyjny (NIU). Moduł nie wymaga dodatkowego zasilania zewnętrznego, ale też nie stanowi źródła zasilania dla czujników. Moduł nie może być stosowany wraz z interfejsem komunikacyjnym DeviceNet (IC200DBI001)
Moduł jest rozszerzoną wersją modułu IC200ALG264. Posiada usprawnioną ochronę przepięciową i usprawnioną diagnostykę wewnętrzną. Ochrona przepięciowa zapewniona jest do napięcia 30 VDC. Zadziałania ochrony na jednym kanale nie wpływa na pracę pozostałych kanałów modułu.
Moduł posiada aktywny obwód ochrony. Przypadkowe podłączenie napięcia 24VDC nie spowoduje uszkodzenia układu gdyż zadziała obwód ochrony. W przypadku gdy moduł nie jest zasilony pętla obwodu pomiarowego jest otwarta poprzez obwód zabezpieczający. Należy o tym pamiętać na etapie projektowania systemu z użyciem tego modułu.
W celu wyboru trybu pracy 4-20 mA lub 0-20 mA należy złączyć zworę na odpowiednich wejściach terminala. W przypadku gdy zwora jest założona moduł pracuje w trybie 0 – 20 mA.
Moduł raportuje wewnętrzny błąd sprzętu w przypadku wykrycia niedokładności konwersji A/D przekraczającej +/- 6% na podstawie wewnętrznego źródła referencyjnego.
Ekranowana, skręcona para przewodów jest zalecana do wykonania podłączenia. Do podłączenia sygnałów wykorzystywana jest sekcja A terminala. Sekcja B nie jest wykorzystywana.
Istnieje możliwość programowego skonfigurowania modułu, tak, aby w wypadku utraty komunikacji z jednostką centralną ustawiana była pewna wartość domyślna lub podtrzymywana wartość ostatnia.
Parametry | |
---|---|
Liczba kanałów | |
Maksymalny pobór prądu z magistrali 5 V | |
Odporność napięciowa izolacji pomiędzy obwodami wejściowymi a obwodami logicznymi i masą | 1500 VAC przez 1 minutę |
Parametry wejść | |
Parametry wejść w trybie prądowym | |
Zakres natężeń prądu w obwodach wejściowych | 0 – 20 mA ( gdy zostanie zainstalowana zworka) |
Maksymalna impedancja wejść | |
Dokładność w temperaturze +25°C | typowo ±0.3% w całym przedziale natężeń prądu |
Dokładność w zakresie temperatur 0 ÷ +60°C | |
Minimalna dokładność w przypadku silnych zakłóceń elektromagnetycznych | |
Rozdzielczość | Dla zakresu 4-20 mA: 1 działka = 0,5 µA Dla zakresu 0-20 mA: 1 działka = 0,625 µA |
Szybkość uaktualniania stanu wejść | |
Odpowiedź filtru |
