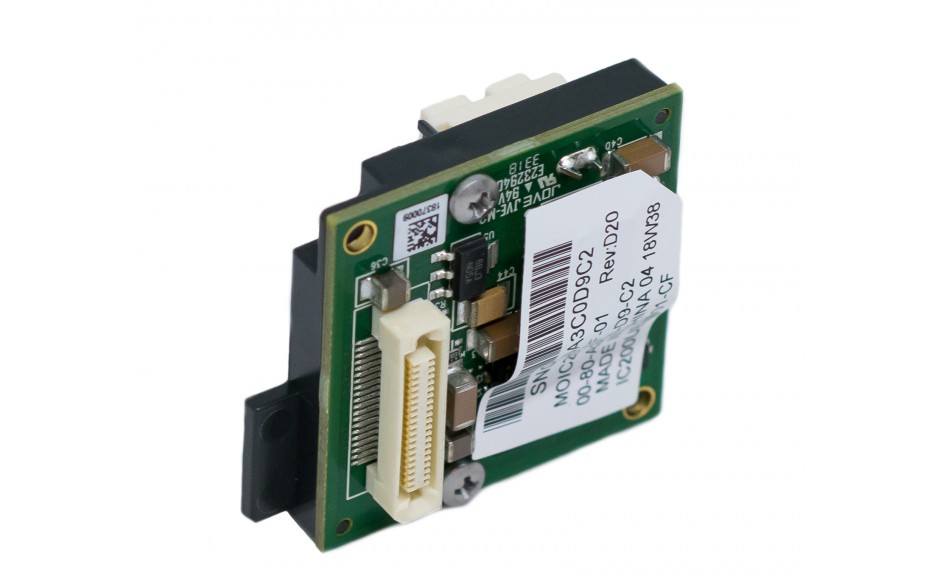

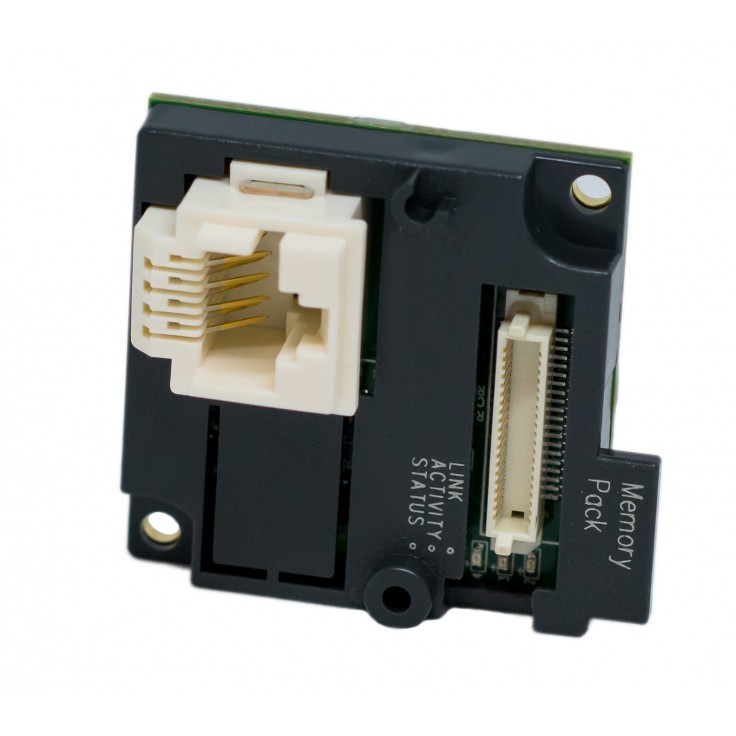

Moduł USB002 jest przeznaczony dla 20-, 40- i 64-punktowych sterowników VersaMax Micro i pracuje jako drugi port tych sterowników.
Charakterystyka modułu:
Parametry wejść analogowych | |
---|---|
Zakres napięć wejściowych | 0 ÷ 10 VDC |
Rozdzielczość | 10 bitów |
Dokładność | ±1% |
Liniowość | maksymalnie ±3 LSB |
Impedancja | 100 kΩ |
Port komunikacyjny | ||
---|---|---|
Styk | Sygnał | Funkcja |
1 | RT | Terminal Resistor |
2 | RX(+) | Receive Data + |
3 | RX(-) | Received Data - |
4 | TX(-) | Send Data - |
5 | TX(+) | Send Data + |
6 | NC | - |
7 | +5 V | +5 VDC |
8 | GND | Masa |
