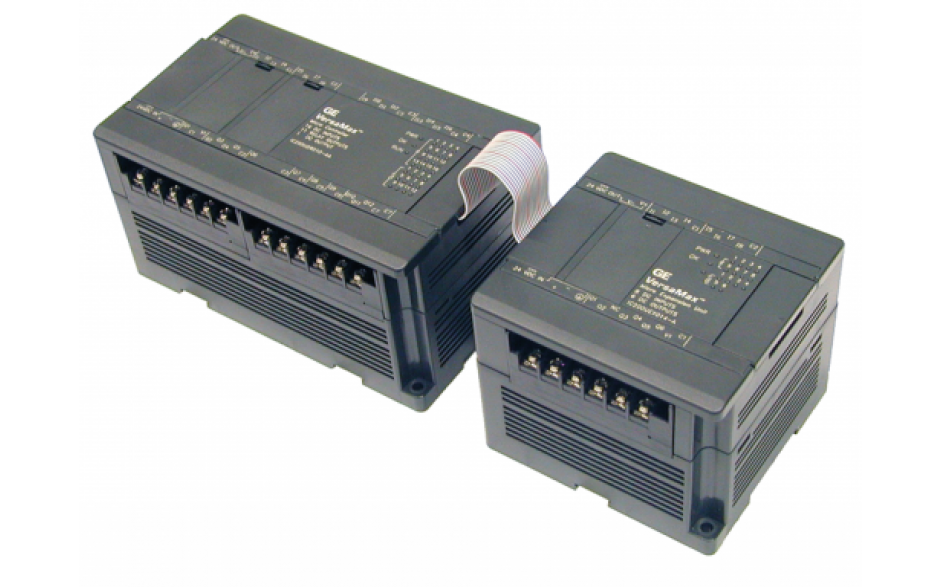

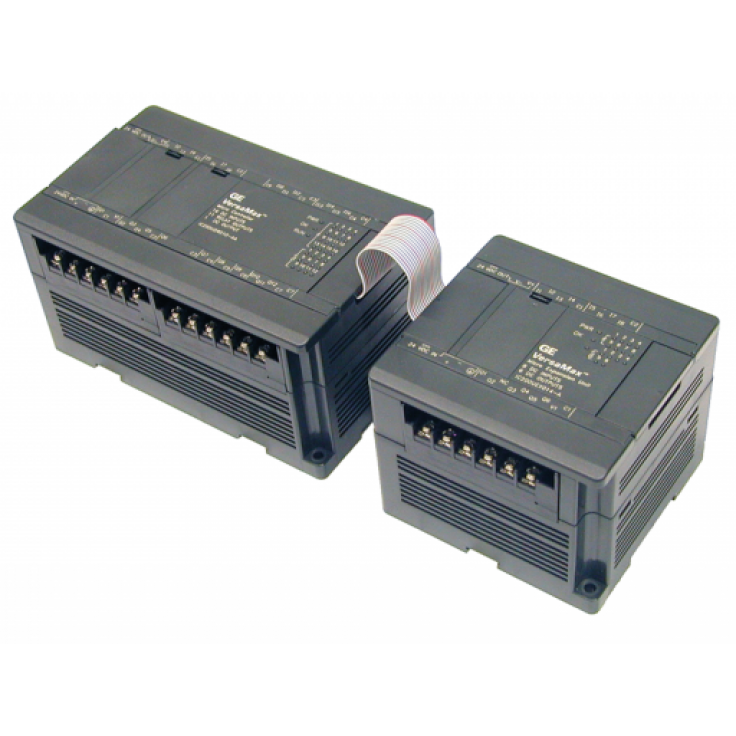

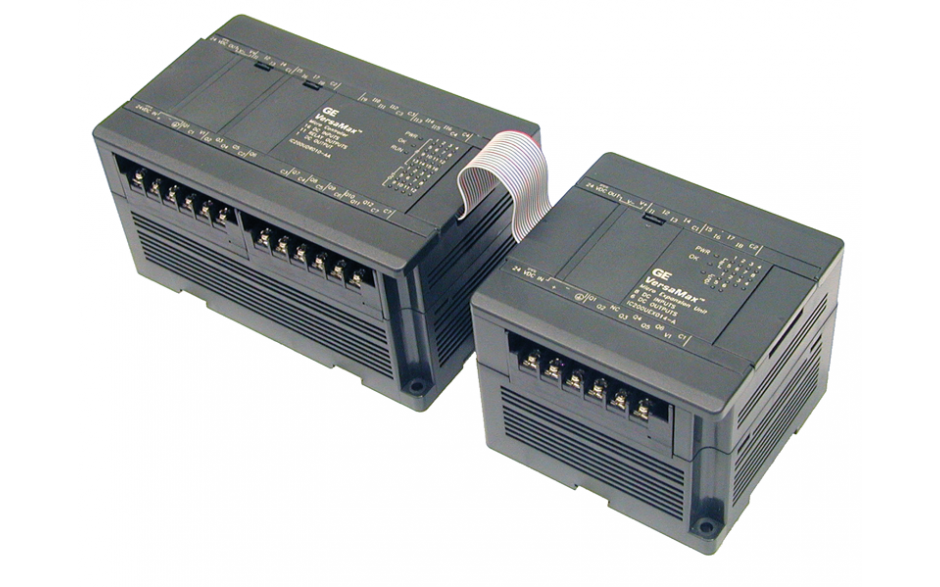

Moduł rozszerzeń Micro Expander; 16 DI 24 VDC, 12 DOR (przekaźnikowe 2A); zasilanie 230 VAC

icon-sku Kod produktu: IC200UEX211

Czas dostawy: 2-8 tyg.
Zaloguj się, i zobacz niższe ceny.
2 310,00 PLN 2 841,30 PLN
brutto, podatek VAT: 23%
Sterowniki PLC EMERSON kupiło już 3789 firm w Polsce.

Gwarancja 24 miesięcy



Opis produktu

Każdy VersaMax Micro może zostać rozbudowany o cztery dodatkowe moduły rozszerzeń, co pozwoli na obsługę do 320 sygnałów obiektowych.

Główne cechy:

  • moduł rozszerzeń do sterowników VersaMax Micro
  • 16 wejść dyskretnych 24VDC
  • 12 wyjść przekaźnikowych 2A
  • diagnostyka na diodach LED
  • kabel do podłączenia ze sterownikiem (10cm)
  • zasilanie 230 VAC

Parametry

Parametry

Wejścia
16 wejść 24 VDC działających w logice dodatniej lub ujemnej
Wyjścia
12 normalnie otwartych wyjść przekaźnikowych 2.0 A
Źródło napięcia +24 VDC
maksymalnie 200 mA
Zakres zasilania
100 (-15%) ÷ 240 (+10%) VAC
Częstotliwość
50 (-5%) ÷ 60 (+5%) Hz
Czas rozruchu
2 ms dla natężenia prądu 40 A
Prąd rozruchowy
maksymalnie 30 A przy napięciu 200 VAC
maksymalnie 40 A przy napięciu 265 VAC
Pobór prądu
maksymalnie 0.20 A przy napięciu 200 VAC
maksymalnie 0.10 A przy napięciu 100 VAC
Zalecany zasilacz wejściowy
26 VA
Waga
580 g
Wymiary
90 x 150 x 76 mm

Parametry wejść i wyjść

Parametry wejść prądu stałego DC
Napięcie nominalne
24 VDC
Zakres napięć wejściowych
0 ÷ 30 VDC
Pobór prądu
typowo 7.5 mA
Impedancja
2.8 kΩ
Napięcie w stanie aktywnym
minimalnie 15 VDC (włączony)
Napięcie w stanie nieaktywnym
maksymalnie 5 VDC (wyłączony)
Prąd w stanie aktywnym
minimalnie 4.5 mA (włączony)
Prąd w stanie nieaktywnym
maksymalnie 1.5 mA (wyłączony)
Czas reakcji
0.5 ÷ 20 ms (możliwość konfiguracji przez użytkownika)
Odporność napięciowa izolacji
1500 V (wartość skuteczna pomiędzy obwodami wejść a obwodami logicznymi)
500 V (wartość skuteczna pomiędzy grupami wyjść)
Parametry wyjść przekaźnikowych
Zakres napięć wyjściowych
5 ÷ 30 VDC
5 ÷ 250 VAC
Odporność napięciowa izolacji
1500 V (wartość skuteczna pomiędzy obwodami wejść a obwodami logicznymi)
500 V (wartość skuteczna pomiędzy grupami wyjść)
Prąd upływu
maksymalnie 15 mA przy napięciu 240 VAC
Zalecane maksymalne pełne obciążenie ciągłe według normy UL
2.0 A przy napięciu 24 VDC i 240 VAC
Zalecane maksymalne pełne obciążenie typu rezystancyjnego
2.0 A przy napięciu 24 VDC i 240 VAC
Minimalne obciążenie
10 mA
Maksymalny prąd rozruchu
5.0 A na półokres impulsu
Czas reakcji przy załączaniu
maksymalnie 15 ms
Czas reakcji przy wyłączaniu
maksymalnie 15 ms
Żywotność mechaniczna styku
20 x 106 operacji mechanicznych
Żywotność styku przy napięciu: 240 VAC, 120 VAC, 24 VDC
2.0 A (przy obciążeniu rezystancyjnym)
0.6 A (przy obciążeniu lampą i elektrozaworem – solenoidem)
200000 (typowa ilość operacji załącz-wyłącz)
