Opis produktu

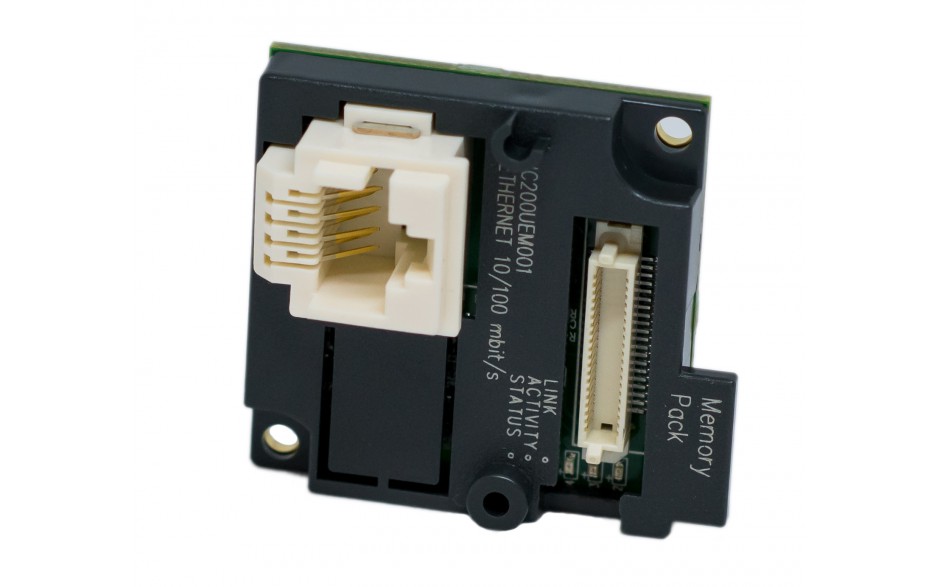

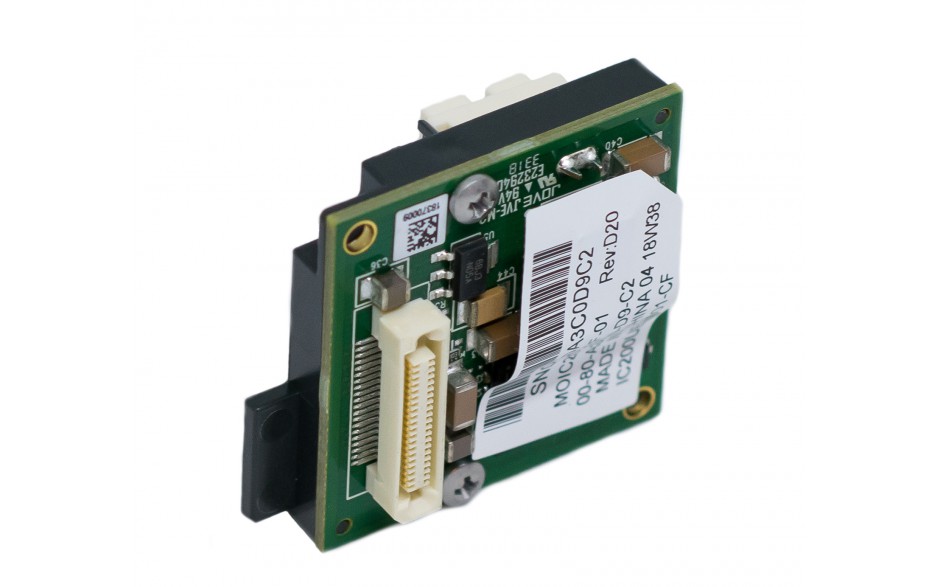

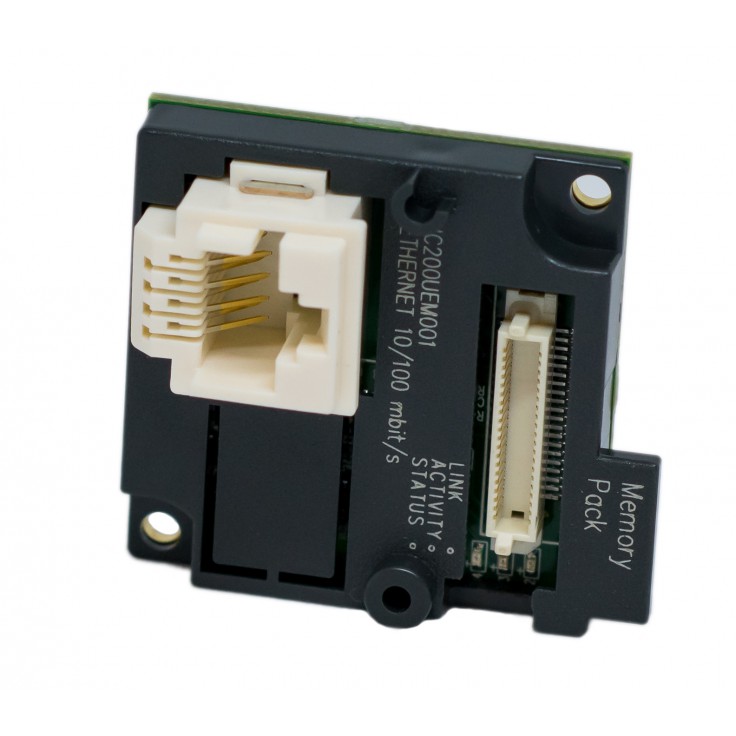

Karta komunikacyjna UEM001 jest przeznaczona dla 20-, 40- i 64-punktowych sterowników VersaMax Micro i pracuje jako drugi port tych sterowników.

Moduł posiada złącze RJ45 i może pracować w sieci Ethernet z prędkościami 10/100 Mbit/s. Komunikacja w sieci Ethernet może odbywać się z wykorzystaniem protokołów:

• SRTP (odsługuje do 4 połączeń),
• Modbus TCP Server (obsługuje do 8 połączeń),
• Modbus TCP Client (obsługuje do 8 połączeń).

Karta komunikacyjna poza portem Ethernet, posiada dodatkowe złącze do podłączenia zewnętrznej pamięci Flash oraz diody statusowe sieci Ethernet:

• Link – świecenie ciągłe diody oznacza stabilne połączenie ze sterownikiem, podłączoną sieć Ethernet,
• Activity – mruganie diody sygnalizuje przepływ danych ze sterownika poprzez sieć Ethernet,
• Status – zgaszona dioda oznacza brak błędów, świecenie ciągłe oznacza duplikat adresu IP na sieci Ethernet, mruganie – brak odpowiedzi DHCP lub aktywne menu Setup.

W celu skonfigurowania urządzenia do pracy w sieci Ethernet należy ustawić port drugi sterownika do pracy z parametrami: Ethernet, protokół SNP Slave (RTU Slave) prędkość transmisji 38.4 kbaud (175kbaud*) oraz skonfigurować adres IP urządzenia w sieci, przy pomocy modułu Set Temporary IP Address, który dostępny jest z poziomu oprogramowania Proficy Machine Edition. W celu dokładniejszej konfiguracji portu Ethernet należy z poziomu linii komend wywołać wewnętrzne menu karty komunikacyjnej Ethernet.

*Prędkość dostępna w kartach IC200UEM001-Bx z firmwarem 2.0 lub nowszym. Wymagane jest również zastosowanie sterowników 20, 40 lub 64 – punktowych w wersji sprzętowej –Bx lub nowszej z firmwarem 4.00 lub nowszym.
