Opis produktu

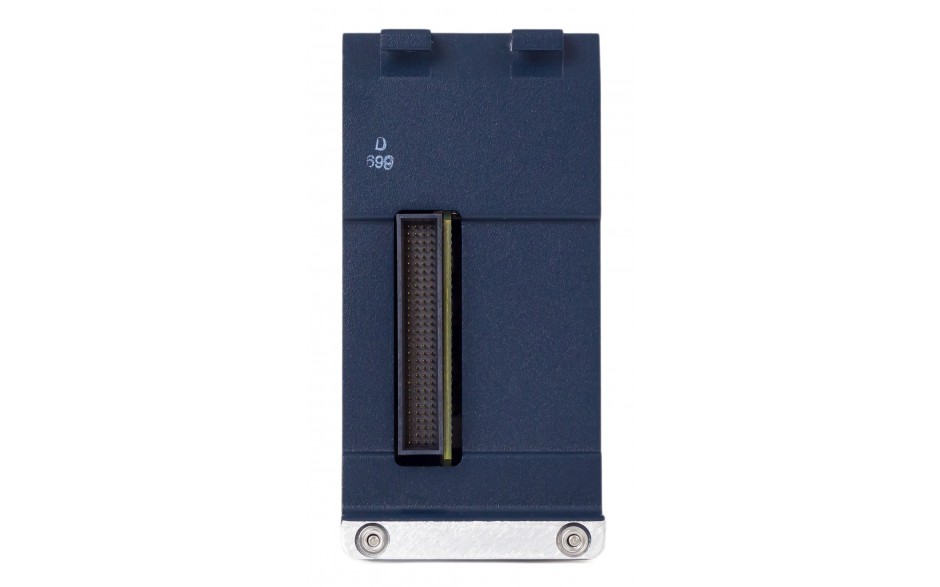

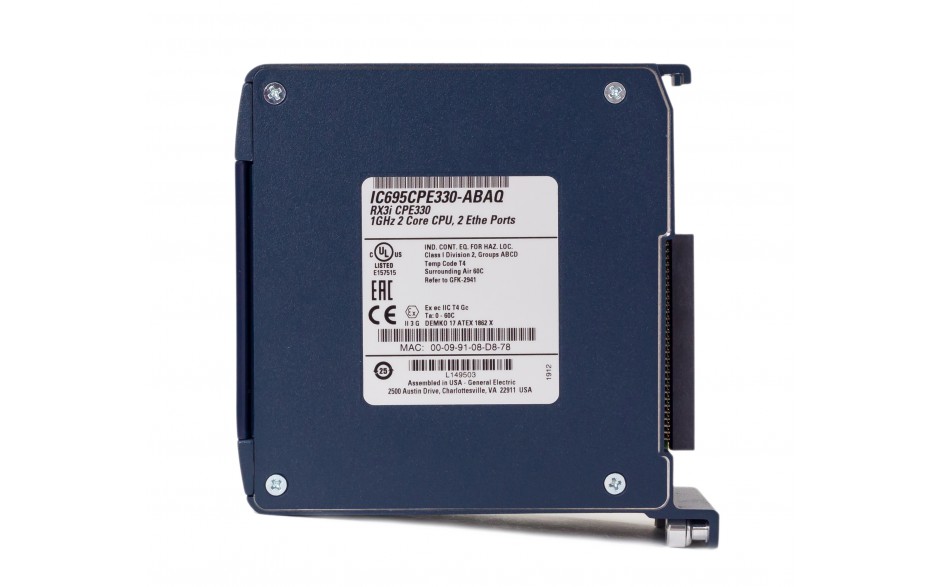

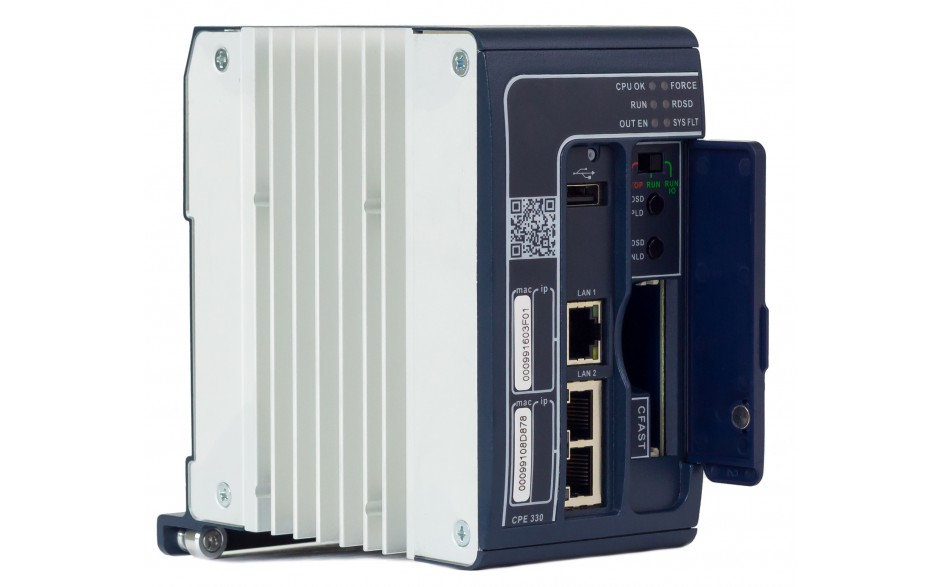

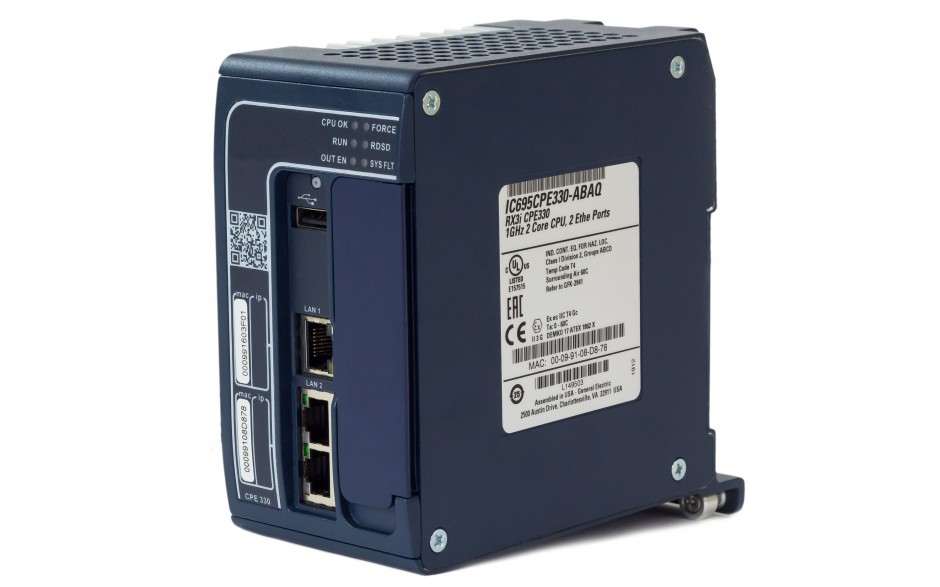

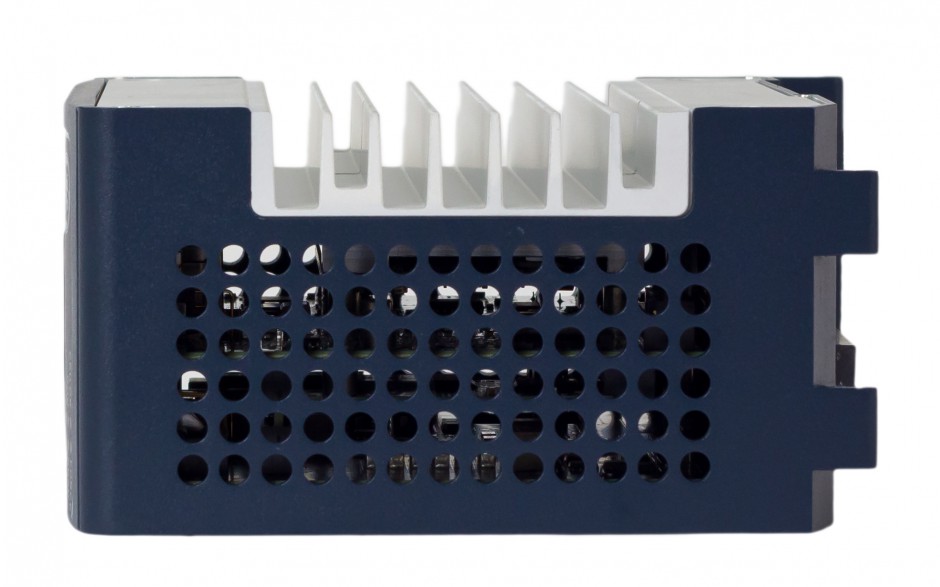

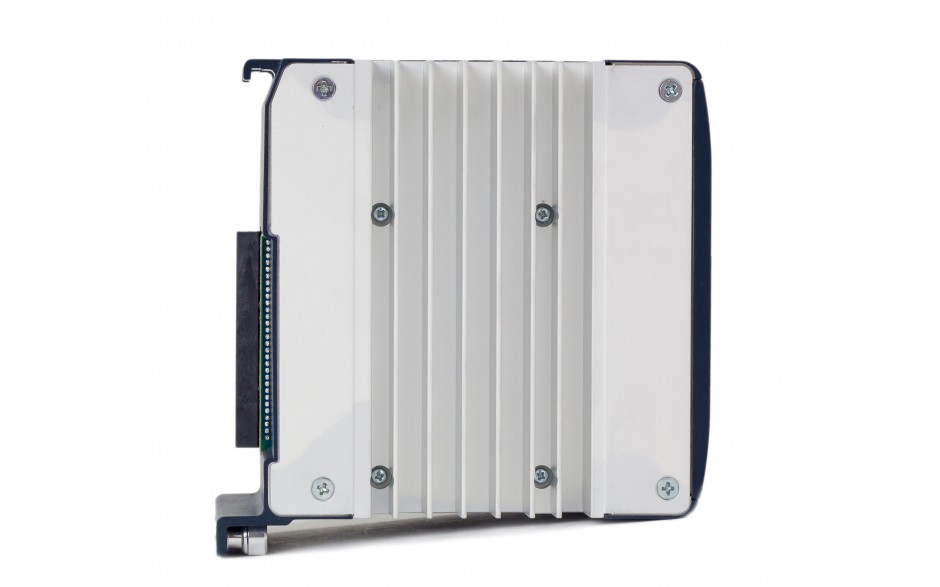

Jednostka centralna IC695CPK330 wykonana jest w postaci oddzielnego modułu przeznaczonego do zamontowania w kasecie podstawowej. Moduł zajmuje 2 gniazda i może być zainstalowany w dowolnym miejscu kasety oprócz gniazda ostatniego w kasetach 7-, 12- i 16-gniazdowych, które jest przeznaczone dla modułu IC695LRE001, umożliwiającego podłączanie dodatkowych kaset rozszerzających.

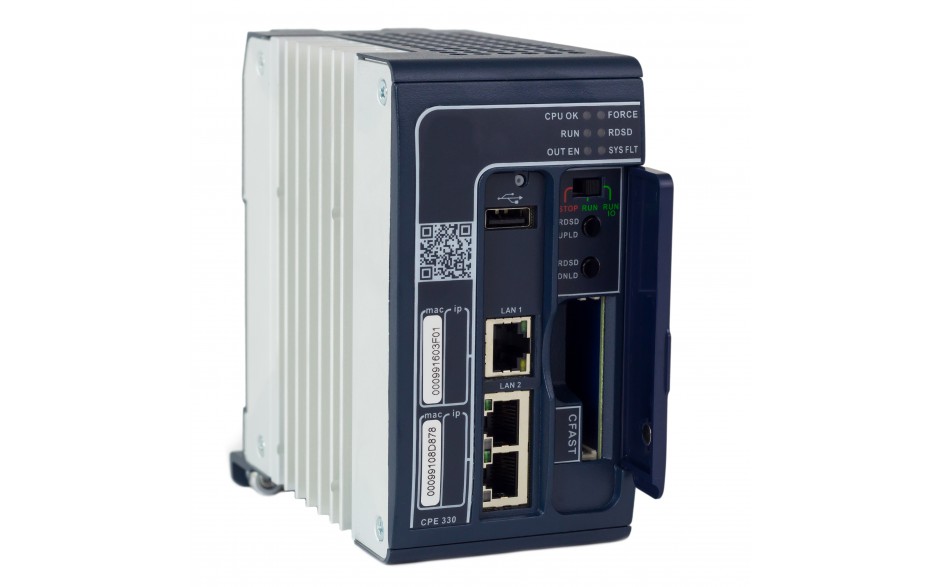

Jednostka wyposażona jest w przełącznik trybu pracy CPU. Do wyboru są 3 opcje:

• Tryb pracy z wejściami/wyjściami aktywnymi.
• Tryb pracy z wyjściami nieaktywnymi.
• Tryb STOP.

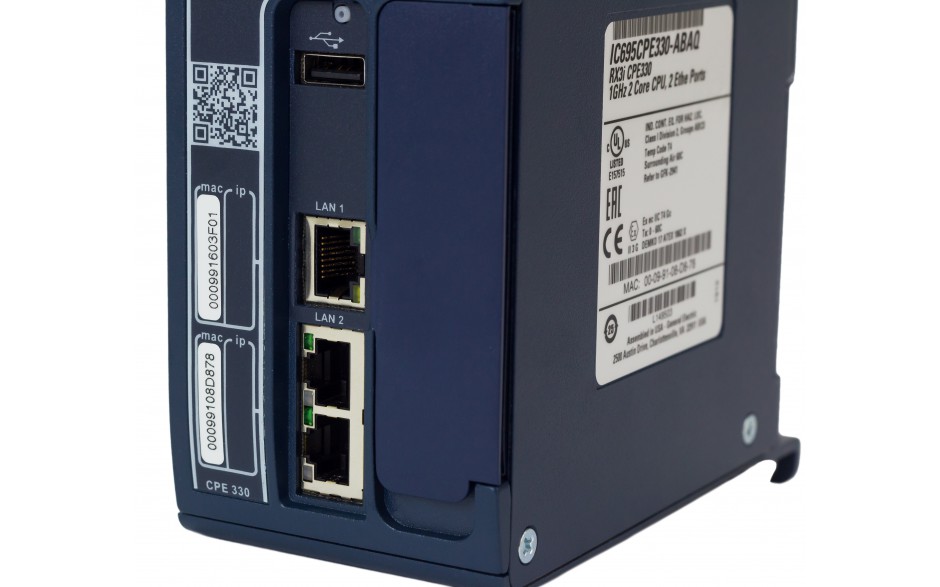

Jednostka IC695CPK330 ma wbudowane porty Ethernet następujące protokoły komunikacyjne:

• Modbus TCP Client
• Modbus TCP Server
• SRTP
• Ethernet Global Data
• Profinet
• OPC-UA

Jednostka centralna komunikuje się z modułami przy użyciu magistrali PCI lub magistrali szeregowej, przez co może obsługiwać zarówno moduły RX3i jak i moduły sterownika 90-30.

Do kasety podstawowej można dołączyć maksymalnie 7 kaset rozszerzających.

Jednostka centralna jest zbudowana w oparciu o procesor AMD Dual Core 1 GHz i została wyposażona w pamięć RAM o wielkości 64 MB oraz nieulotną pamięć Flash o pojemności 64 MB. Pamięć służy do przechowywania programu sterującego, konfiguracji danych, ale także może być użyta np. do przechowywania dokumentacji technicznej, którą możemy przesłać do kontrolera korzystając z protokołu FTP.

Jednostka centralna może być programowana przy użyciu oprogramowania Proficy Machine Edition Logic Developer PLC Professional Edition (wersja 8.6 lub wyższej). Do programowania kontrolera może być użyty: wbudowany port Ethernet lub port Ethernet z dodatkowego modułu komunikacyjnego (po dołączeniu do systemu modułu IC695ETM001). W jednostce centralnej, na wbudowanym porcie Ethernet, skonfigurowany jest fabrycznie domyślny adres do programowania: 192.168.0.100. Adres ten może zostać przeprogramowany podczas konfigurowania kontrolera.

Użytkownik ma do wyboru cztery języki programowania:

• Język drabinkowy (LD).
• Tekst strukturalny (ST).
• C – biblioteki i kompilator dostarczane są wraz z oprogramowaniem narzędziowym.
• Bloki funkcyjne (FBD) – dostępne od wersji 5.5 oprogramowania Proficy Machine Edition Logic Developer PLC.

Jednostka centralna posiada wiele funkcji ułatwiających tworzenie zaawansowanych programów sterujących, jak np.:

• Bloki funkcyjne z parametrem.
• Zmienne symboliczne.
• Adresowanie pośrednie.
• Obsługa alarmów i przerwań.
• Wbudowane bloki regulatora.

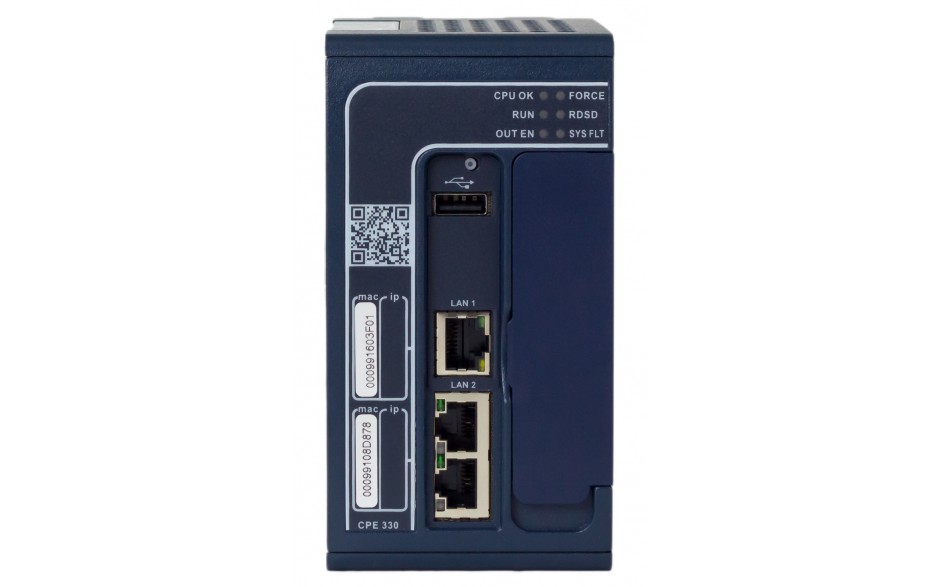

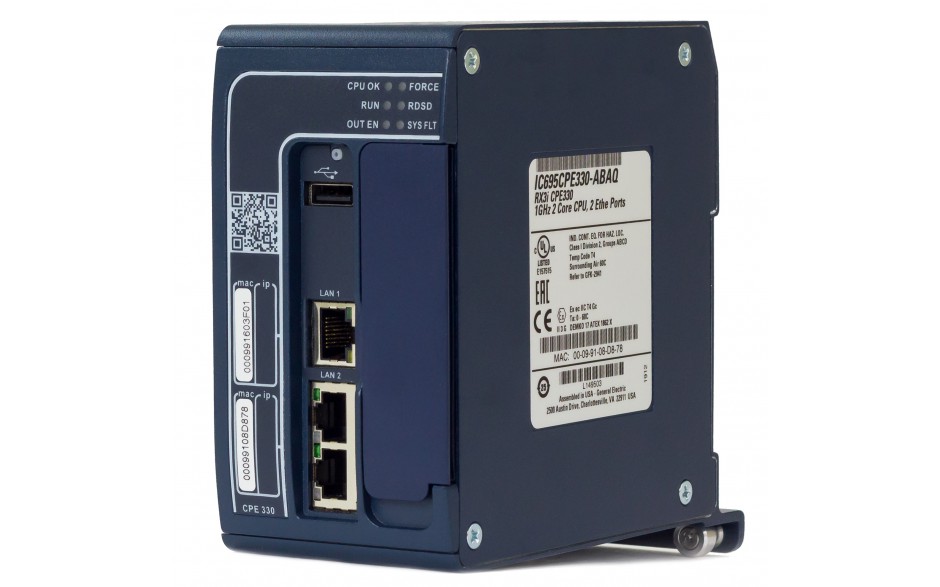

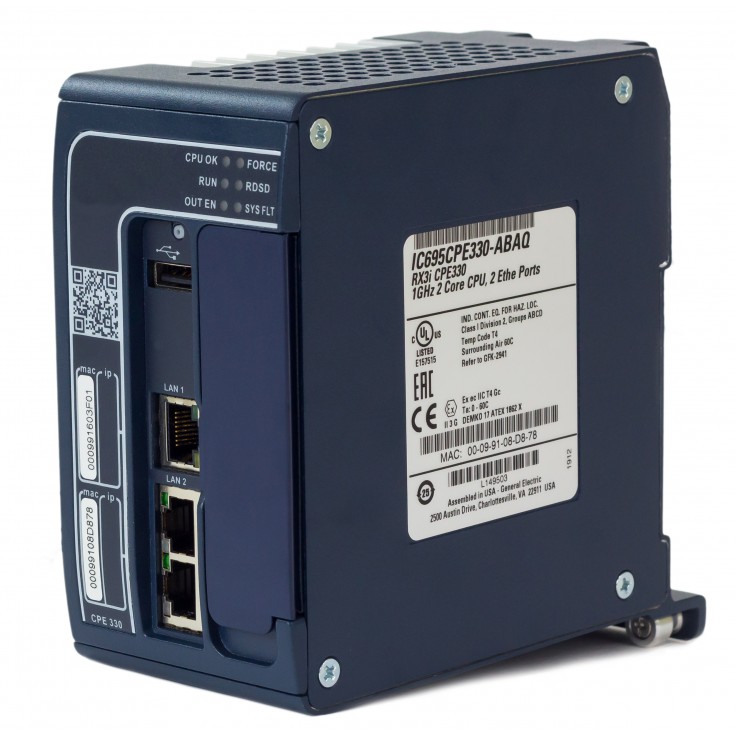

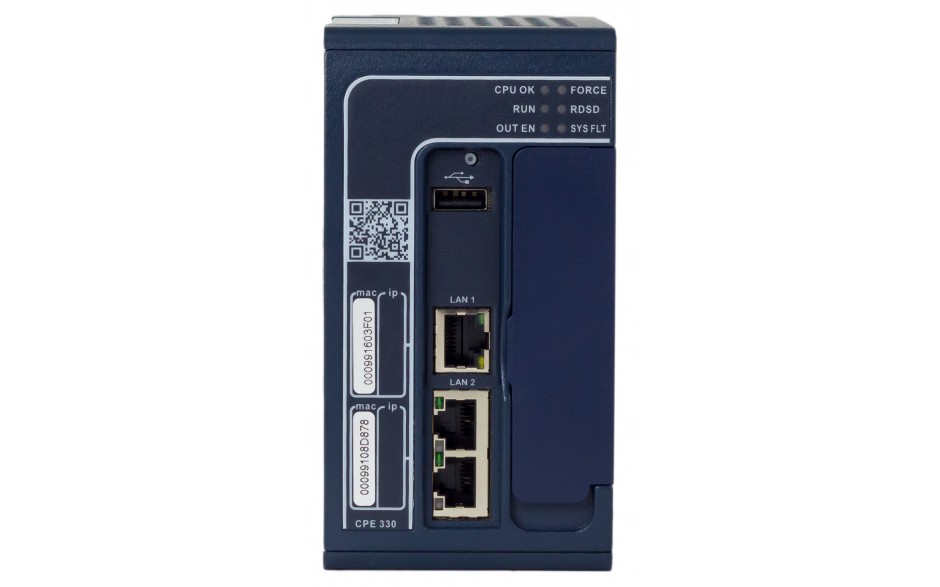

Jednostka centralna IC695CPK310 ma następujące sygnalizacyjne diody LED:

• CPU OK – informuje o poprawnym wykonaniu startowych operacji logicznych.
• RUN – sygnalizuje pracę bądź stan zatrzymania jednostki.
• OUT EN – informuje o stanie wyjść.
• FORCE – informuje o ewentualnych wymuszeniach.

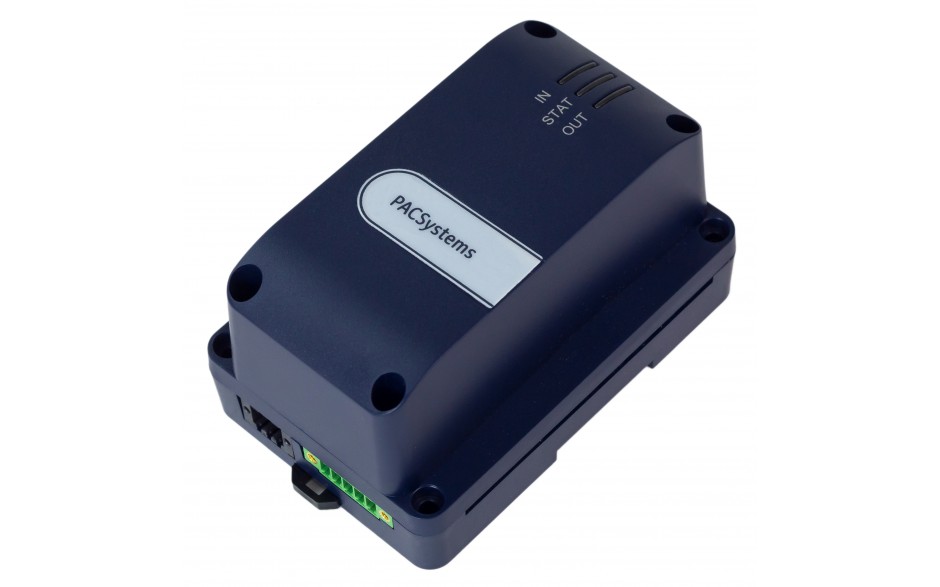

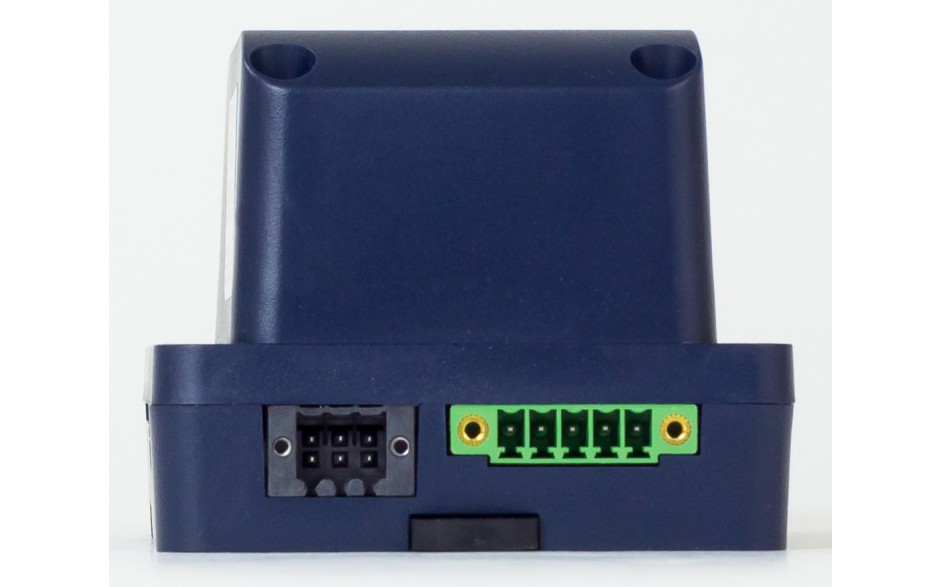

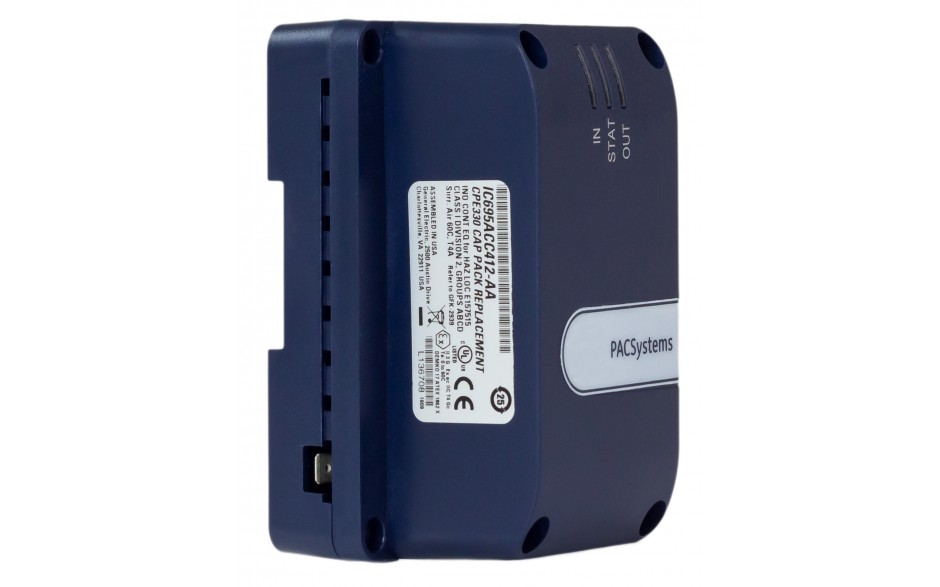

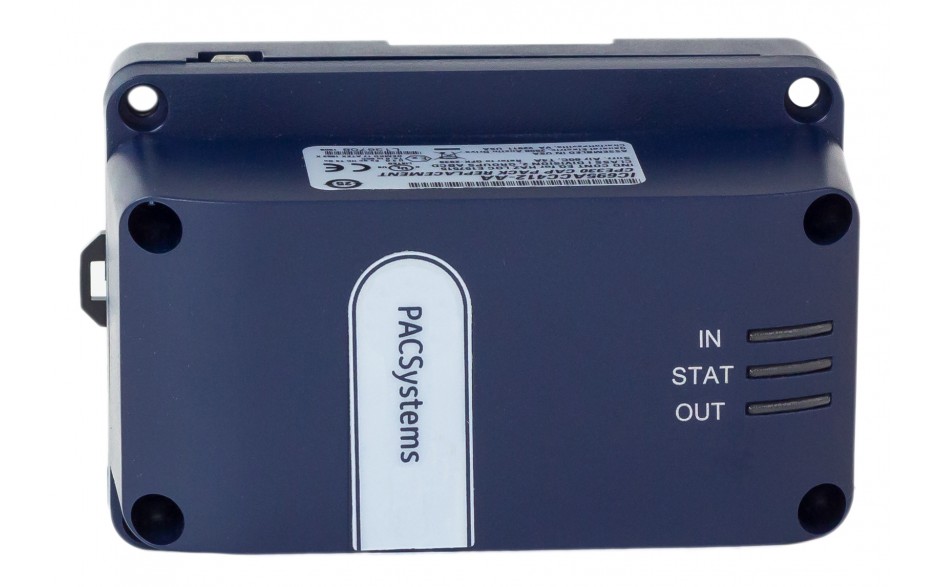

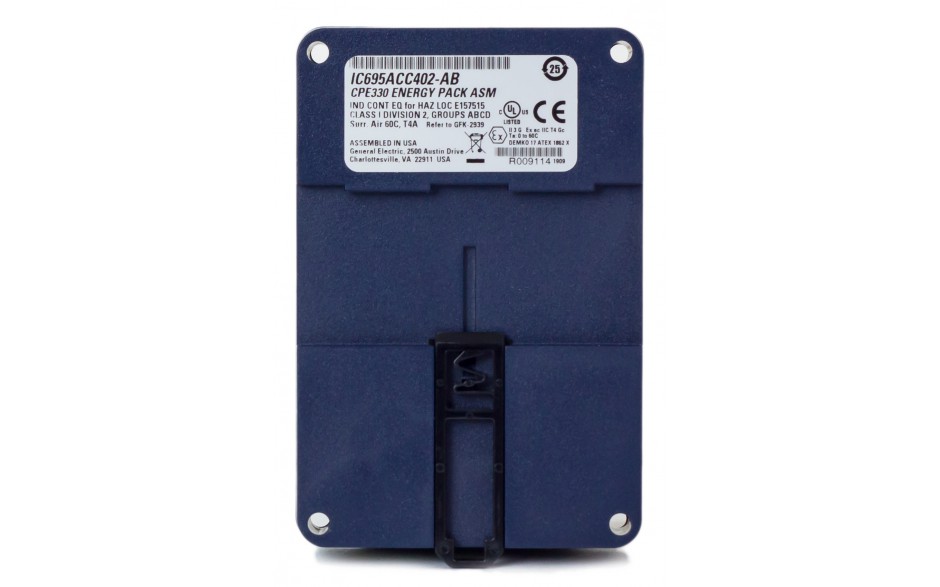

• STATUS – mówi o statusie modułu Energy Pack.
• SYS FLT – sygnalizuje przejście jednostki w stan zatrzymania z powodu wystąpienia błędu krytycznego.
• RDSD– status operacji związanych z obsługą pamięci USB
• LINK – połączenie w sieci Ethernet
• 1Gbps – komunikacja z szybkością 1000 Mbps
