Opis produktu

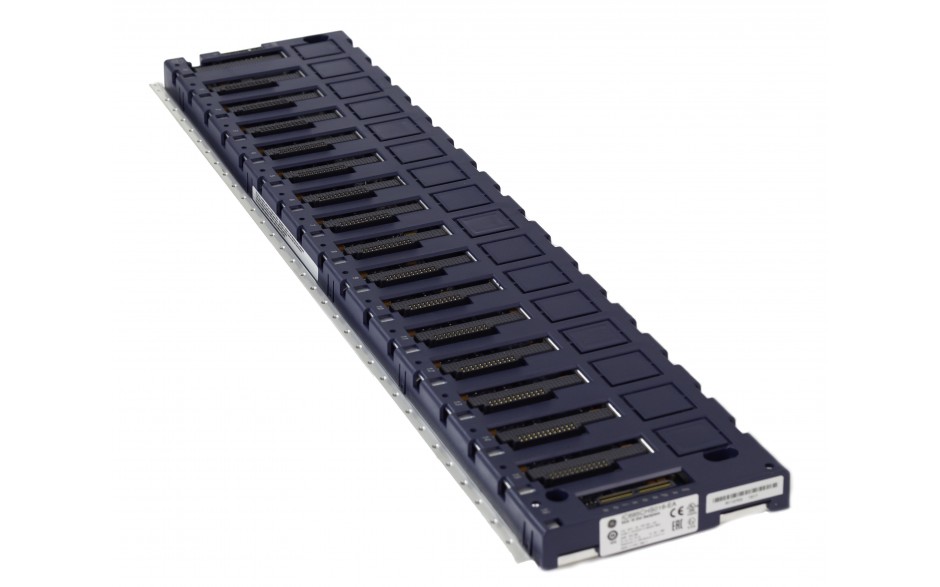

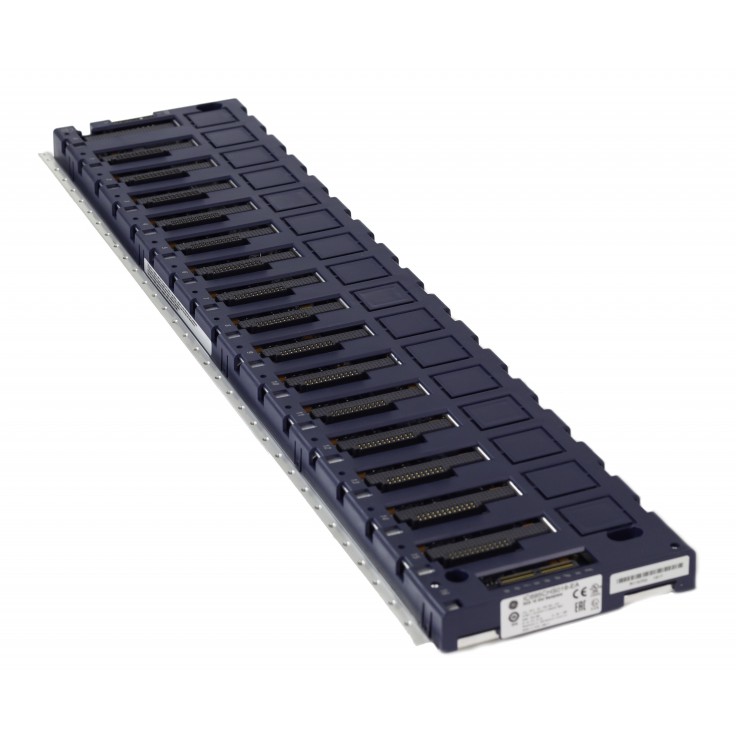

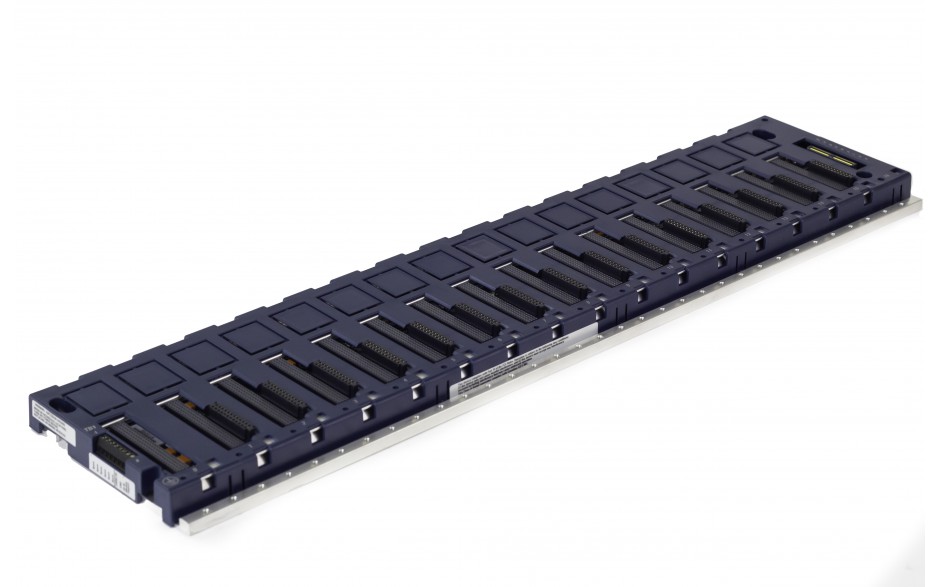

Kaseta podstawowa CHS016 posiada 16 gniazd z podwójną magistralą: CompactPCI oraz magistrala zgodna z magistralą sterownika 90-30. Dzięki temu kasety współpracują z modułami z grupy IC694, IC695 oraz modułami sterownika 90-30 (wyjąt-kiem są niektóre moduły komunikacyjne: IC693CMM302, IC693CMM311, IC693CMM321, IC693PCM301, IC693PCM311, IC693RTM705, IC693PBM200, C693PBS201).

Kaseta obsługuje wymianę modułów na ruchu.

Kaseta CHS016 współpracuje tylko z zasilaczami z grupy IC695.

Z lewej strony kaseta CHS016 posiada wbudowany terminal przyłączeniowy do podłączenia zewnętrznego izolowanego zasilania 24 VDC potrzebnego do zasilania obwodów niektórych modułów z grupy IC693 i IC694.

Gniazdo 0 kasety bazowej posiada złącze pozwalające na umieszczenie jedynie zasilacza. W złączu tym może być umieszczony moduł zajmujący 2 gniazda, o ile złącze komunikacyjne umieszczone jest w części odpowiadającej 1 gniazdu (np. CPU310).

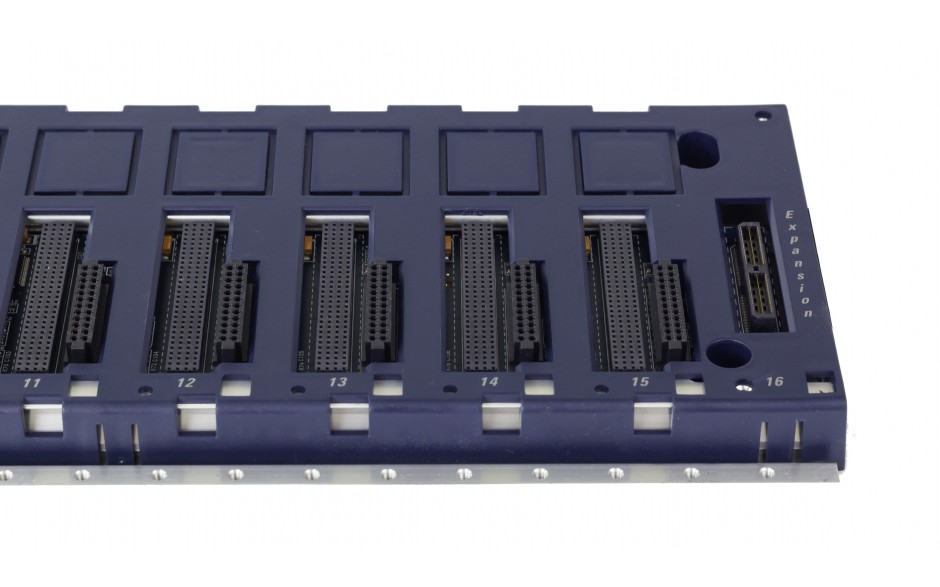

Ostatnie gniazdo (gniazdo 12) przeznaczone jest do montowania modułu umożliwiającego podłączenie kaset rozszerza-jących (IC695LRE001).

U dołu kasety umieszczona jest listwa posiadająca nawiercone otwory, celem wspólnego spięcia, uziemienia ekranów kabli sygnałowych.
