Opis produktu

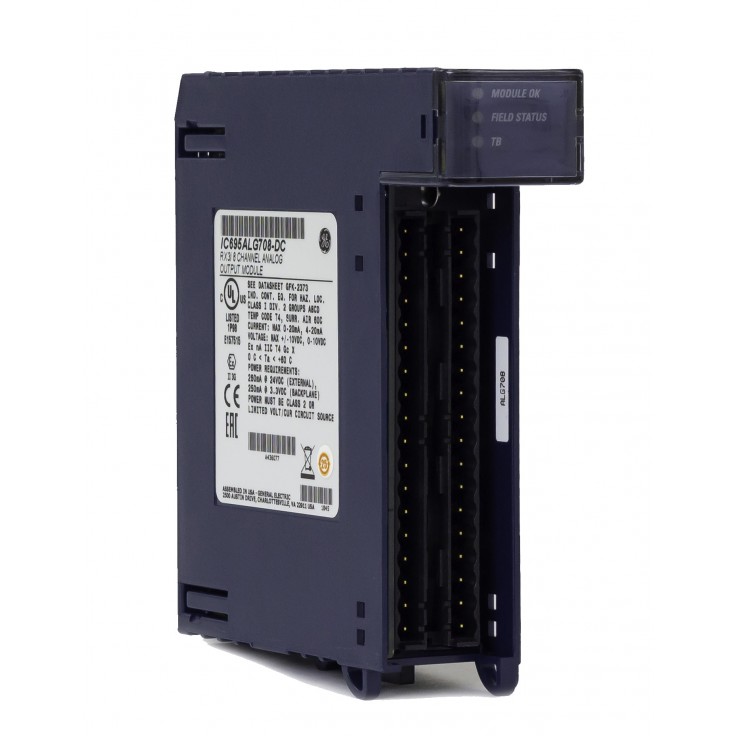

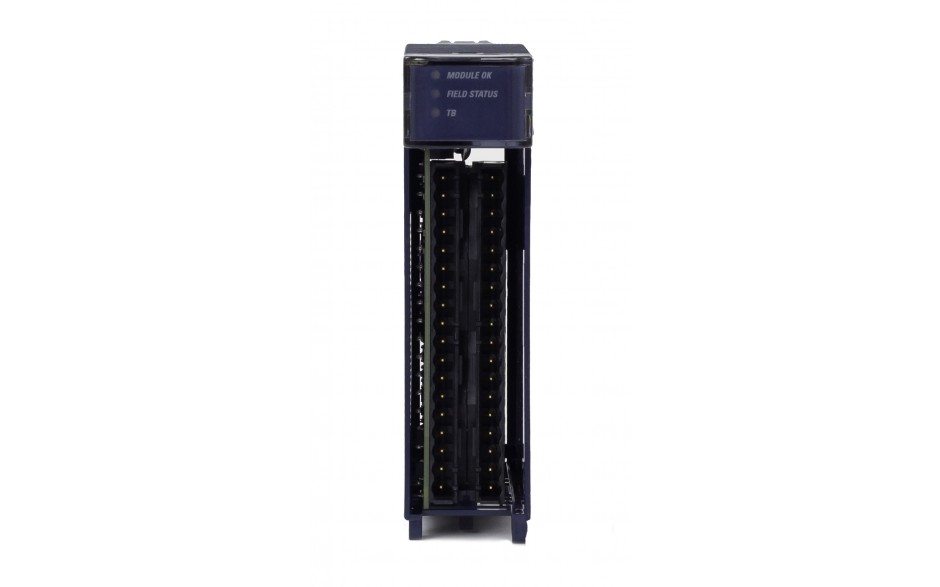

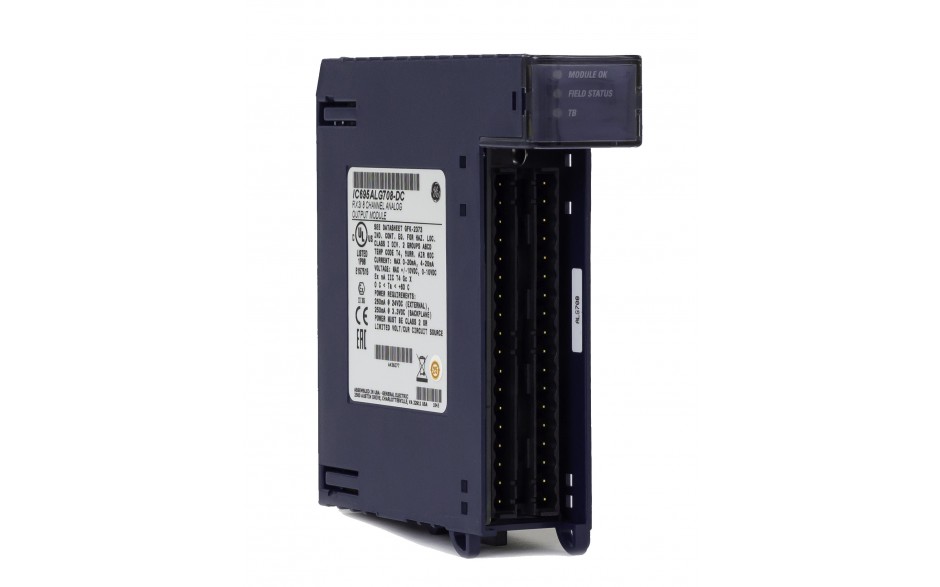

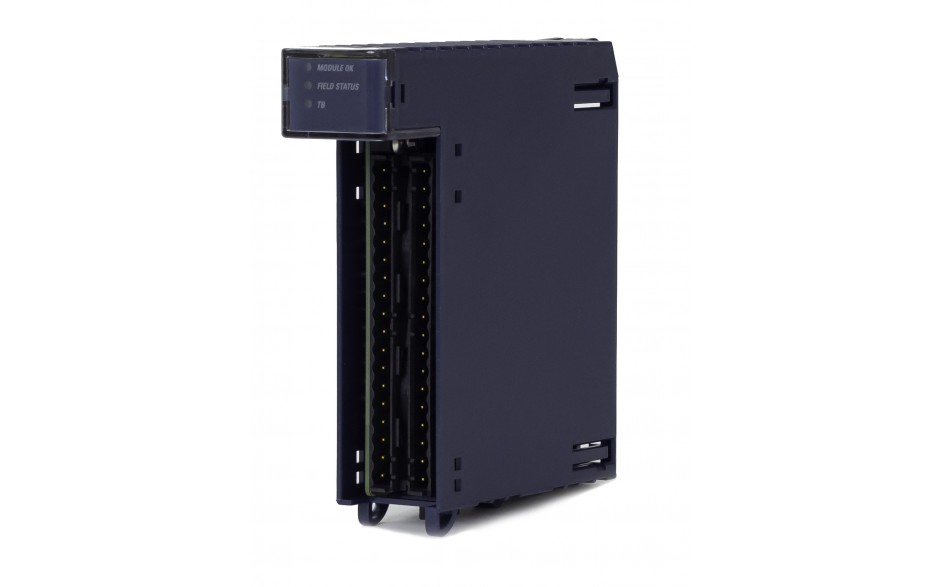

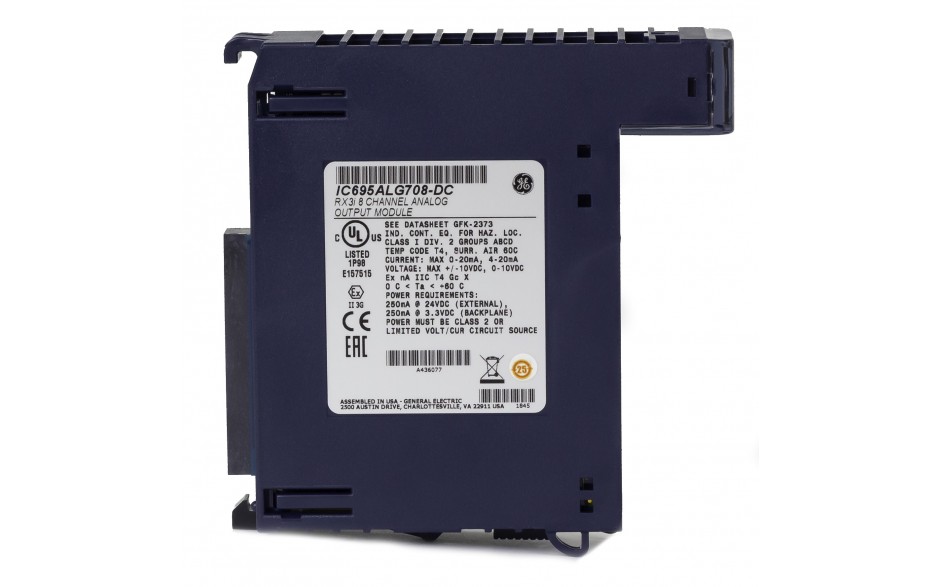

Moduł wyjść analogowych ALG708 posiada 4 kanały indywidualnie konfigurowane do pracy w trybie prądowym lub napięciowym.

Cechy charakterystyczne modułu:

• skalowanie mierzonych wartości na wartości inżynierskie,
• indywidualnie dla każdego kanału konfigurowany zakres pracy (napięciowy lub prądowy),
• wysoka rozdzielczości przetwarzania C/A,
• obsługa alarmów przekroczenia progów wartości,
• wykrywanie pracy z odpiętym terminalem przyłączeniowym,
• możliwość obsługi alarmów za pomocą przerwań,
• ograniczanie zakresu dla sygnału wyjściowego,
• rozszerzona diagnostyka,
• krótki czas uaktualnienia wyjść.

Każdy kanał można indywidualnie skonfigurować do pracy w zakresie: 0 ÷ 20 mA, 4 ÷ 20 mA, 0 ÷ 10 V, ±10 V.

Istnieje możliwość skalibrowania poszczególnych kanałów przez użytkownika, poprzez wpisanie indywidualnych „poprawek”, czyli wartości stałych dodawanych lub odejmowanych od bieżącej wartości w danym kanale.

Moduł udostępnia informację o bieżącej wartości prądu lub napięcia dla każdego z kanałów z osobna. Informacja ta jest potwierdzeniem, czy rzeczywiście na wyjściu płynie żądany prąd lub jest obecne żądane napięcie. Wartość zadana prądu/napięcia może różnić się od wartości rzeczywistej np. na skutek próby wymuszenia wartości spoza zadeklarowanego zakresu pracy wyjścia.

Głównym źródłem zasilania modułu jest izolowane źródło prądu o napięciu 24 VDC. Napięcie należy doprowadzić bezpośrednio do modułu lub poprzez zaciski wmontowane w płytę montażową.

Moduł pobiera również prąd ze stabilizatora 5 VDC, z zasilacza kontrolera RX3i; napięcie to dostarczane jest za pomocą magistrali w kasecie kontrolera.

Sygnały wejściowe podłączane są do modułu przy użyciu odłączalnych terminali z zaciskami śrubowymi typu „box” (IC694TBB032 lub IC694TBB132) lub zaciskami sprężynującymi typu „spring” (IC694TBS032 lub IC694TBS132). Terminale dostarczane są osobno.

Moduł ALG708 może być montowany jedynie w kasetach montażowych z grupy IC695.

Moduł ALG708 pracuje na magistrali PCI. Współpracuje z jednostką centralną CPU o wersji firmware 3.0 lub wyższej.
