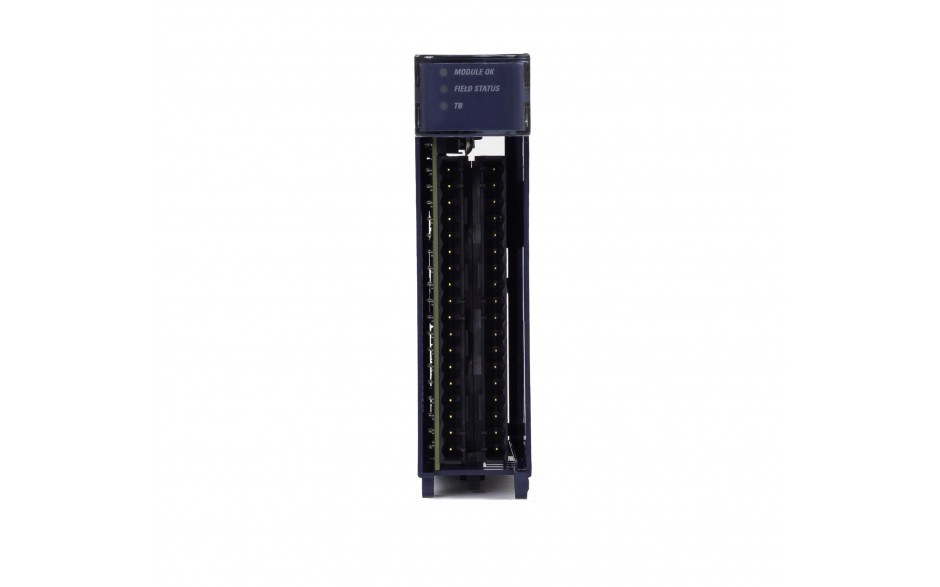

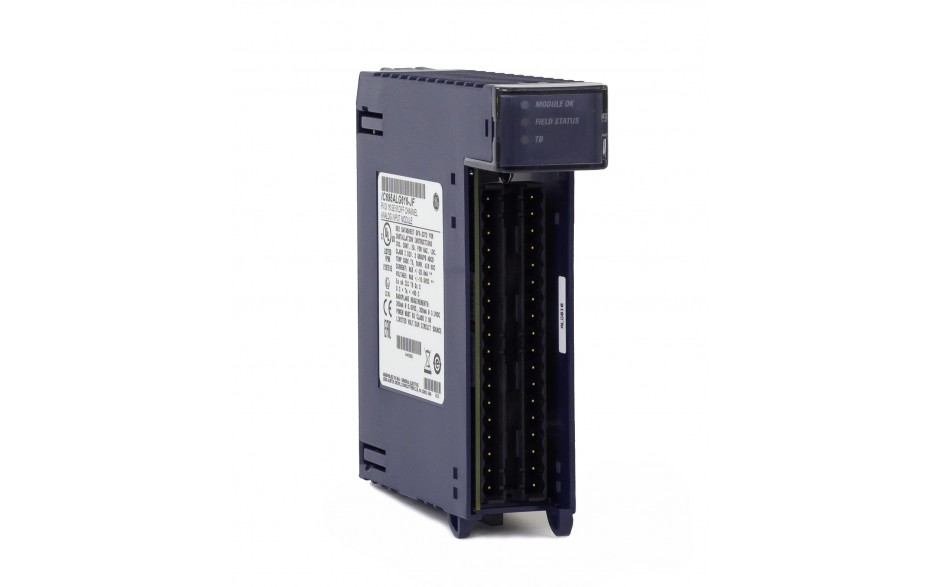

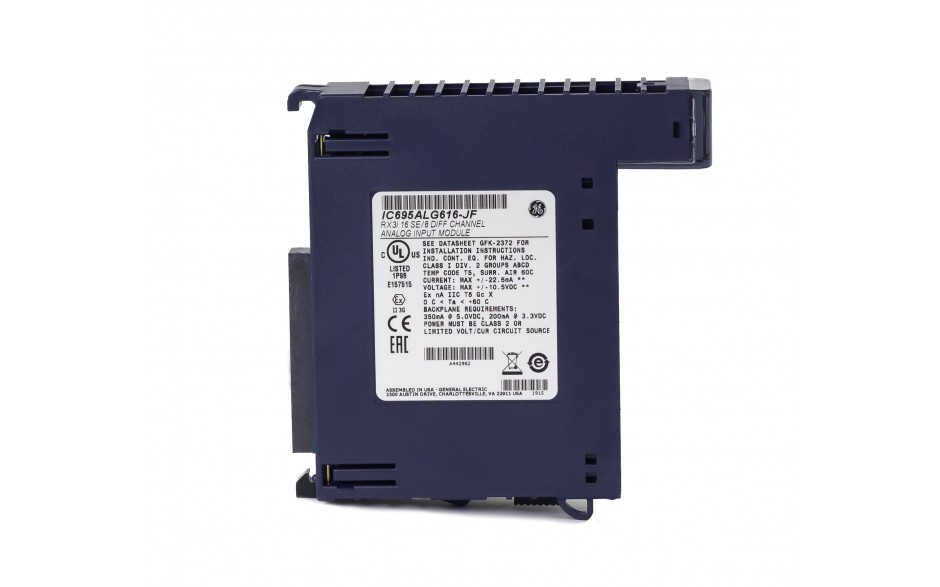

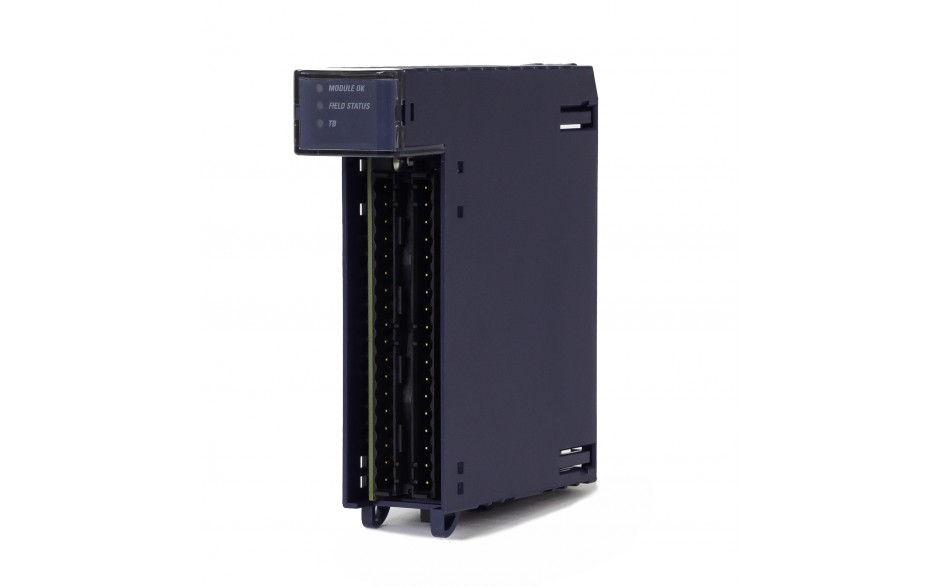

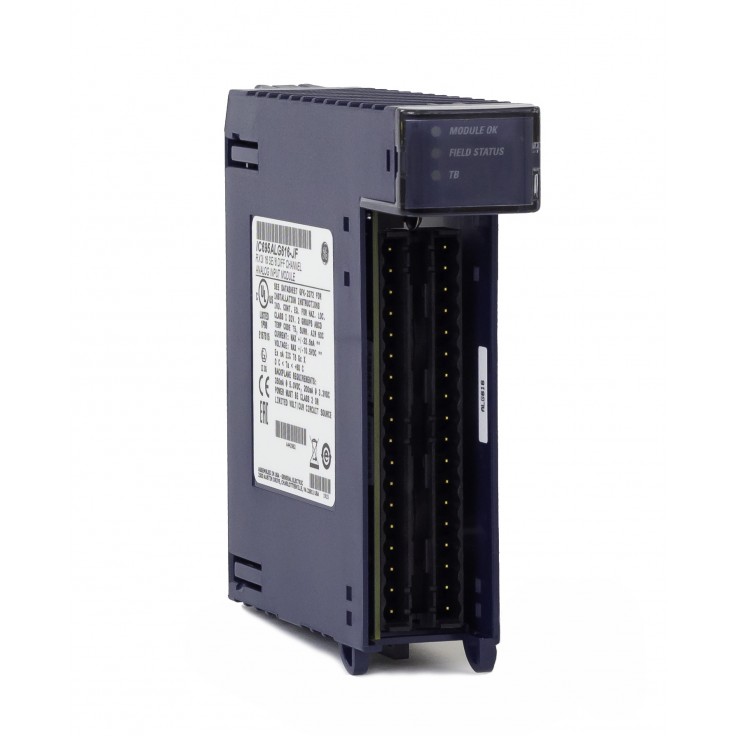

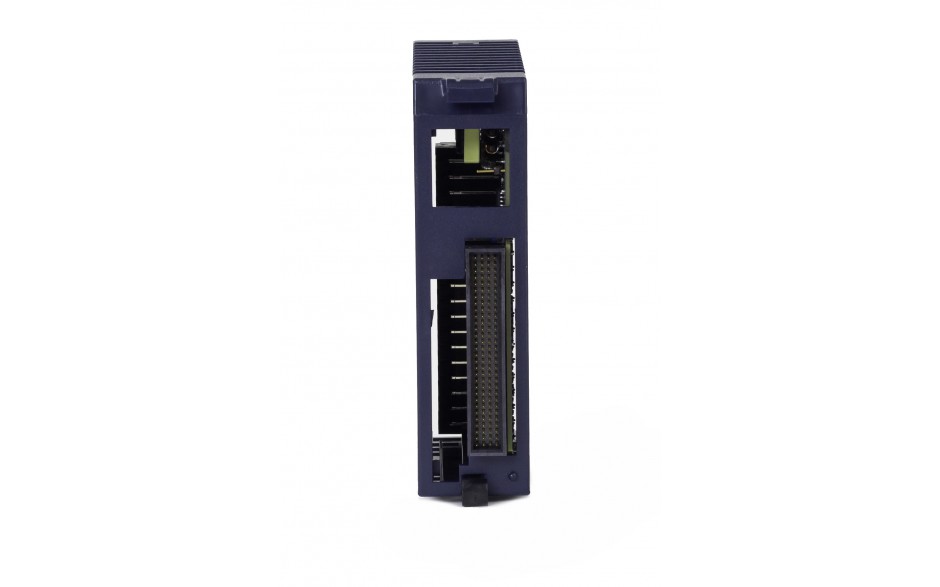

Moduł wejść analogowych ALG616 może pracować w 2 trybach:
Do ważniejszych cech modułu można zaliczyć:
W zakres funkcji diagnostycznych modułu ALG616 wchodzi sprawdzanie, czy:
Dla pełniejszej obsługi sytuacji awaryjnych, w programie logicznym dostępne są gotowe styki, informujące o błędzie na danym kanale pomiarowym. Oprócz tego, istnieje możliwość wykonania określonej procedury programowej na zasadzie przerwania realizowanego w przypadku wystąpienia alarmu. Dla ułatwienia pracy, można skorzystać ze skalowania wartości mierzonych; przy czym skalowanie może być realizowane również na liczbach zmiennoprzecinkowych.
Moduł monitoruje szybkość zmian mierzonych wartości i może raportować do jednostki centralnej zbyt szybkie zmiany. W tym celu definiuje się limit wartości przypadających na jednostkę czasu, o jakie może zmienić się mierzona wielkość (indywidualnie dla narastania i opadania analogowej wielkości).
Dla alarmów (Hi, Hi-Hi, Lo, Lo-Lo) można opcjonalnie zdefiniować strefę nieczułości, dzięki której alarm nie będzie zgłaszany na skutek fluktuacji sygnału analogowego wokół wartości progowej alarmu.
Każdy pomiar może być również opatrzony w „poprawkę”, czyli stałą wartość dodawaną (lub odejmowaną) do wartości zmierzonej.
Wejścia modułu nie zasilają obwodów pomiarowych; chcąc obsłużyć przetworniki pasywne, należy wprowadzić do obwodu pomiarowego źródło zasilania 24VDC.
Sygnały wejściowe podłączane są do modułu przy użyciu odłączalnych terminali z zaciskami śrubowymi typu „box” (IC694TBB032 lub IC694TBB132) lub zaciskami sprężynującymi typu „spring” (IC694TBS032 lub IC694TBS132). Terminale dostarczane są osobno. Moduł ALG616 może być montowany jedynie w kasetach montażowych z grupy IC695. Moduł ALG616 pracuje na magistrali PCI. Współpracuje z jednostką centralną CPU o wersji firmware 3.0 lub wyższej.
Parametry | IC695ALG616 |
---|---|
Ilość kanałów | |
Zakresy pracy | ±10 V, 0 ÷ 10 V, ±5 V, 0 ÷5 V, 1 ÷ 5 V |
Pobór prądu z magistrali wewnętrznej | |
Moc wytracana w module | |
Rozdzielczość | |
Format danych | jako zmiennoprzecinkowy (IEEE 32-bitowy) lub 16-bitowy całkowity |
Filtrowanie sprzętowe | (filtr konfigurowany jest wszystkich kanałów razem) |
Filtrowanie programowe | |
Impedancja wejściowa | |
Rezystancja wejścia prądowego | |
Czas detekcji pętli otwartej | |
Odporność na przepięcia | |
Odporność na przeciążenie prądowe | |
Tłumienie zakłóceń w trybie różnicowym | minimalnie 85 dB przy 50/60 Hz i filtrowaniu 12 Hz |
Tłumienie zakłóceń w trybie ze wspólną masą | minimalnie 110 dB przy 50/60 Hz i filtrowaniu 12 Hz |
Tłumienie przesłuchów pomiędzy kanałami | minimalnie -60 dB (tryb różnicowy) |
Dokładność skalibrowania w temperaturze 13 ÷ 33 °C i filtrowaniu 8 Hz, 12 Hz i 16 Hz | dla wejść 0 ÷ 5 V, 1 ÷ 5 V, ±5 V: 5 mV dla wejść 0 ÷ 20 mA, 4 ÷ 20 mA, ±20 mA: 20 μA |
Dokładność skalibrowania w temperaturze 0 ÷ 60 °C i filtrowaniu 8 Hz, 12 Hz i 16 Hz | dla wejść 0 ÷ 5 V, 1 ÷ 5 V, ±5 V: 10 mV dla wejść 0 ÷ 20 mA, 4 ÷ 20 mA, ±20 mA: 50 μA |
Okres kalibracji | kalibracja może odbywać się przez określenie „offsetu |
Izolacja strony obiektowej względem magistrali systemowej | 1500 VAC przez 1 minutę |
Napięcie izolacji |
| ||||
---|---|---|---|---|
|
| "
|
|
|
| |||
---|---|---|---|
|
|
±5 V ±20 mA |
1 ÷ 5 V 0 ÷ 20 mA 4 ÷ 20 mA |
