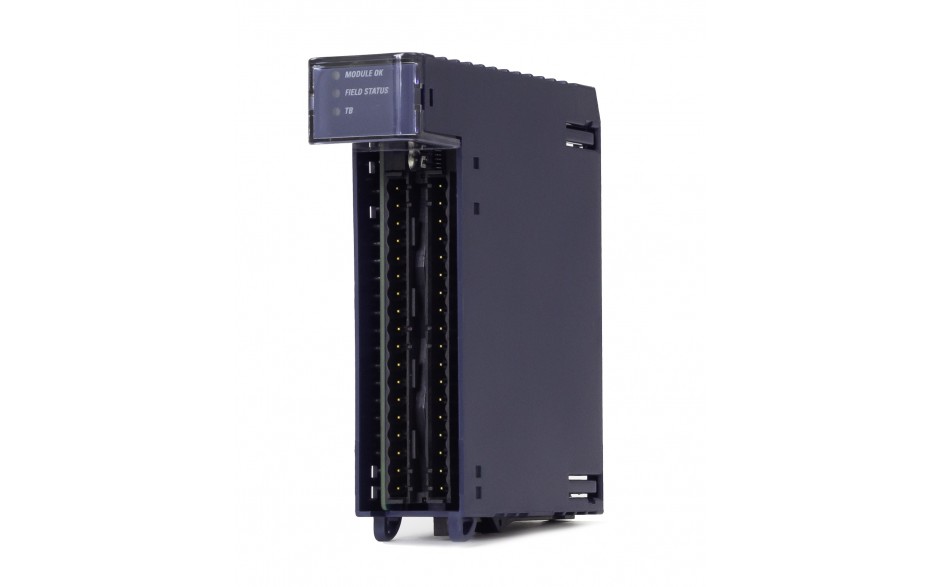

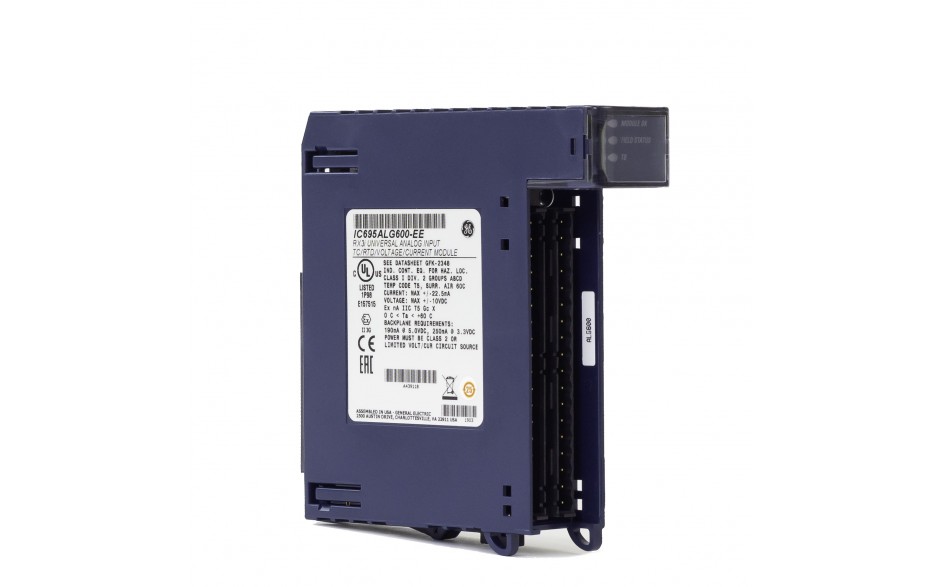

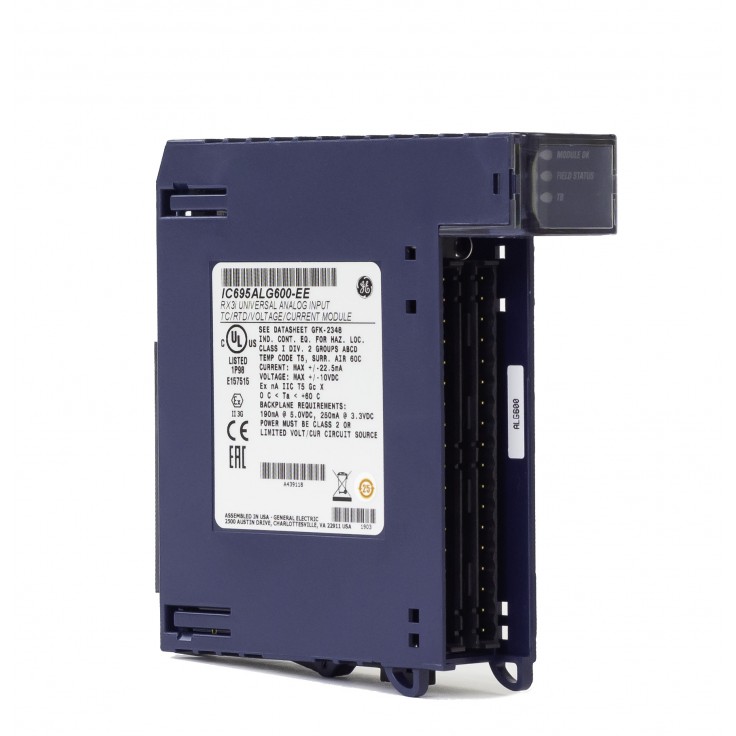

Uniwersalny moduł wejść analogowych ALG600 umożliwia pomiar prądów, napięć, temperatury i oporności. Posiada rozbudowane możliwości konfiguracyjne, jak np. skalowanie mierzonych wielkości, bity alarmowe, filtrowanie pomiaru, przerwania obsługiwane w przypadku wykrycia alarmu w obwodzie pomiarowym, wykrywanie odpięcia od modułu listwy z okablowaniem.
Moduł ma 8 konfigurowalnych wejść i dodatkowo 2 kanały do kompensacji zimnych złącz przy pomiarach termoparowych. Wejścia podzielone są na 2 identyczne izolowane grupy. Mogą być konfigurowane indywidulalnie za pomocą oprogramowania narzędziowego do pracy jako kombinacja 8 wejść napięciowych, prądowych, termoparowych, czujników oporowych i do pomiaru rezystancji:
W przypadku modułu ALG600 do dyspozycji są dwa rodzaje filtrowania:
W zakres funkcji diagnostycznych modułu ALG600 wchodzi sprawdzanie, czy:
Dla pełniejszej obsługi sytuacji awaryjnych, w programie logicznym dostępne są gotowe styki diagnostyczne, informujące o błędzie na danym kanale pomiarowym. Oprócz tego, istnieje możliwość wykonania określonej procedury programowej na zasadzie przerwania realizowanego w przypadku wystąpienia alarmu. Alarmy mogą też być raportowane za pomocą wpisów odpowiednich komunikatów do tablicy błędów I/O.
W zależności od użytych czujników, moduł umożliwia mierzenie temperatur w zakresie -270 ÷ 1820°C. Dla ułatwienia pracy, można skorzystać ze skalowania wartości mierzonych, przy czym skalowanie może być realizowane również na liczbach zmiennoprzecinkowych. Przy pomiarach temperatury wybiera się jednostki w jakich będzie reprezentowana – są to °C lub °F. Aby pomiar był dokładniejszy, można doinstalować czujniki temperatury otoczenia w postaci termistorów (numer katalogowy IC695ACC600, maksymalnie 2 sztuki na moduł) i załączyć funkcję kompensacji zimnych złaczy.
Moduł ALG600 monitoruje szybkość zmian mierznych wartości i może raportować do jednostki centralnej zbyt szybkie zmiany. W tym celu definiuje się limit wartości przypadających na jednostkę czasu, o jakie może zmienić się mierzona wielkość (indywidualnie dla narastania i opadania analogowej wielkości).
Dla alarmów (Hi, Hi-Hi, Lo, Lo-Lo) można opcjonalnie zdefiniować strefę nieczułości, dzięki której alarm nie bedzie zgłaszany na skutek fluktuacji sygnału analogowego wokół wartości progowej alarmu.
Każdy pomiar może być również opartrzony w „poprawkę”, czyli stałą wartość dodawaną (lub odejmowaną) do wartości zmierzonej.

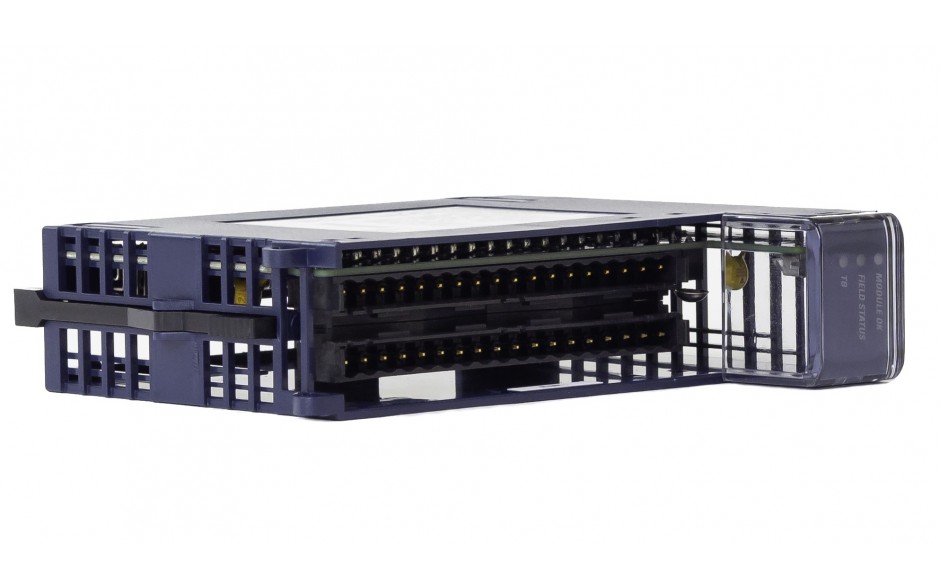

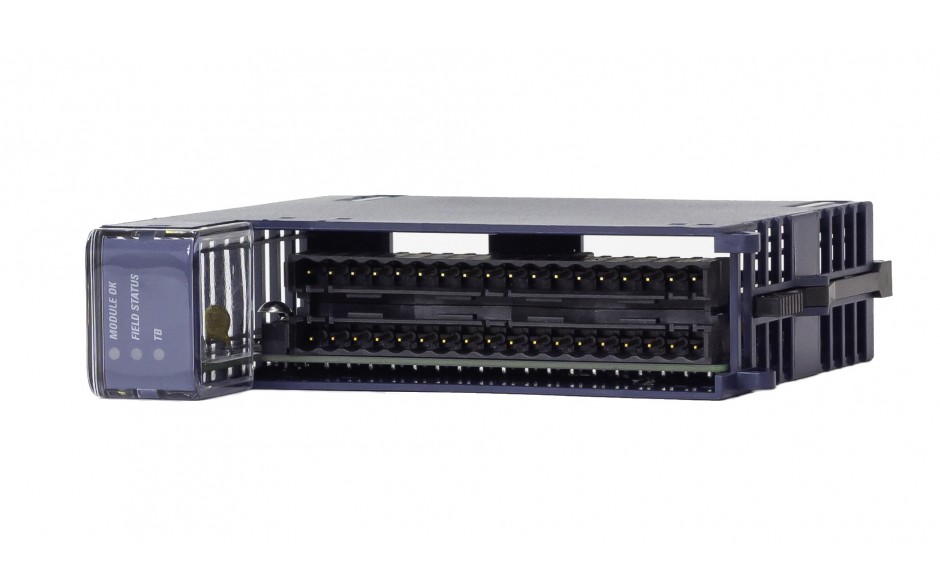

Sygnały wejściowe podłączane są do modułu przy użyciu odłączalnych terminali z zaciskami śrubowymi typu „box” (IC694TBB032 lub IC694TBB132) lub zaciskami sprężynującymi typu „spring” (IC694TBS032 lub IC694TBS132). Terminale dostarczane są osobno.
Moduł ALG600 może być montowany jedynie w kasetach montażowych z grupy IC695.

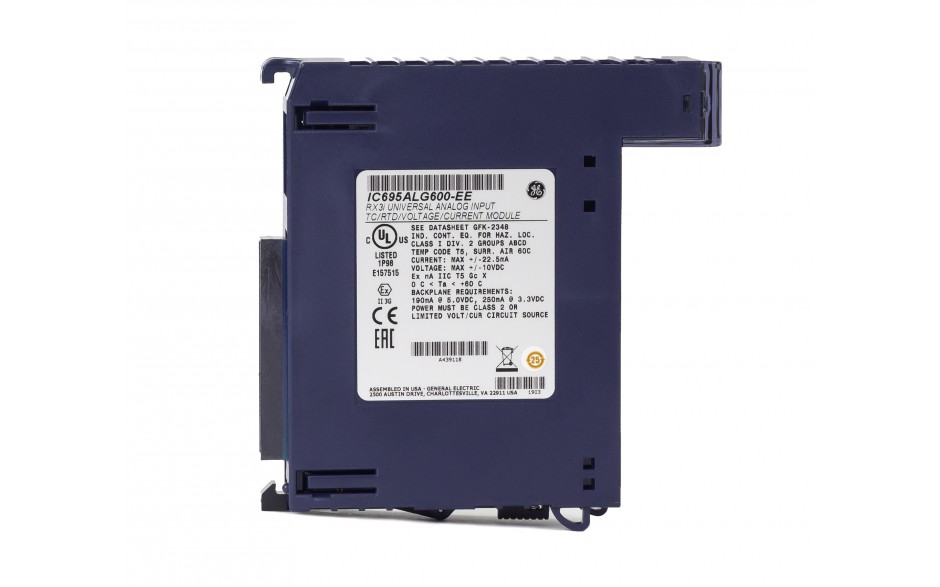

Parametry | IC695ALG600 |
---|---|
Ilość kanałów | |
Zasilanie | maksymalnie 350 mA dla 3.3 V (±3%) |
Zasoby pamięci CPU | 40 bajtów dla rozszerzonej diagnostyki 4 bajty dla informacji statusowych |
Filtrowanie sprzętowe | |
Filtrowanie programowe | |
Czas przetwarzania pomiaru przez kanał | 13 ms przy 200 Hz 27 ms przy 40 Hz 67 ms przy 16 Hz 87 ms przy 12 Hz 127 ms przy 8 Hz |
Czas aktualizacji danej w kanale |
|
Rozdzielczość | zależnie od skonfigurowanego zakresu i częstotliwości filtrowania dla prze-twornika A/C |
Wejścia oporowe | Pt 385: 100 Ω (Pt-100), 200 Ω, 500 Ω,1000 Ω Pt 3916: 100 Ω(Pt-100), 200 Ω, 500 Ω,1000 Ω Ni 672: 120 Ω Ni 618: 100 Ω, 200 Ω, 500 Ω,1000 Ω Ni-Fe 518: 604 Ω Cu 426: 10 Ω |
Wejście RTD | Ni 618: -100 ÷ 260 °C Ni 672: -80 ÷ 260 °C Ni-Fe 518: -100 ÷200 °C Pt 385 -200: ÷850 °C Pt 3916 -200: ÷ 630 °C |
Wejście termoparowe | C: 0 ÷ 2315 °C E: -270 ÷ 1000 °C J: -210 ÷ 1200 °C K: -270 ÷ 1372 °C N: -210 ÷ 1300 °C R: 0 ÷ 1768 °C S: 0 ÷ 1768 °C T: -270 ÷ 400 °C |
Wejścia prądowo/napięciowe | -20 ÷ +20 mA, 4 ÷ 20 mA, 0 ÷ 20 mA |
Konfigurowalny filtr wejściowy | |
Maksymalna impedancja kabla do czujnika RTD | |
Długość połączenia do czujnika RTD | |
Impedancja wejścia | |
Rezystancja wejścia prądowego | |
Czas detekcji rozwarcia pętli pomiarowej | detekcja rozwarcia pętli dostępna we wszystkich konfiguracjach z wyjątkiem zakresów: ±20 mA, 0 ÷ 20 mA, ±10 V |
Maksymalne przepięcie | |
Maksymalne przetężenie | |
Normalny współczynnik redukcji szumów | minimalnie 85 dB przy 50/60 Hz i filtrowaniu 12 Hz |
Współczynnik redukcji szumów współbieżnych | minimalnie 110 dB przy 50/60 Hz i filtrowaniu 12 Hz |
Dokładność kalibracji w temperaturze 25 °C | dokładność zależy od filtrowania przetwornika A/C, formatu danych, szumów oraz temperatury otoczenia |
Współczynnik temperaturowy dla przesunięcia wartości pomiarowej | maksymalnie 2.0 μV/°C |
Współczynnik temperaturowy dla wzmocnienia kanału pomiarowego | maksymalnie 90 10-6/°C |
Błąd modułu: temperatura powyżej zakresu pomiarowego | maksymalnie 1.0% zakresu pomiarowego |
Metoda przetwarzania | 127 ms na kanał * 4 kanały = 508 ms (przy filtrowaniu 8 Hz) kanały, które są zdeaktywowane, nie są obsługiwane, skracając czas na obsługę modułu |
Metoda przetwarzania | |
Napięcie izolacji kanał – kanał grupa – grupa terminal przyłączeniowy – kaseta | ±12.5 VDC kanał – kanał dla Tc/V/I/RTD 250 VAC ciągłe / 1500 VAC przez 60 s 250 VAC ciągłe / 1500 VAC przez 60 s |
