Opis produktu

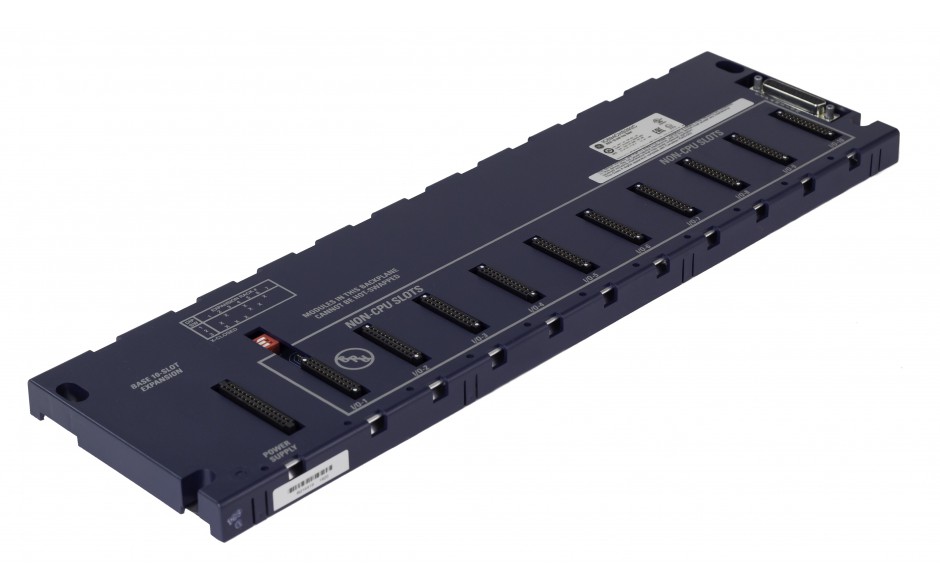

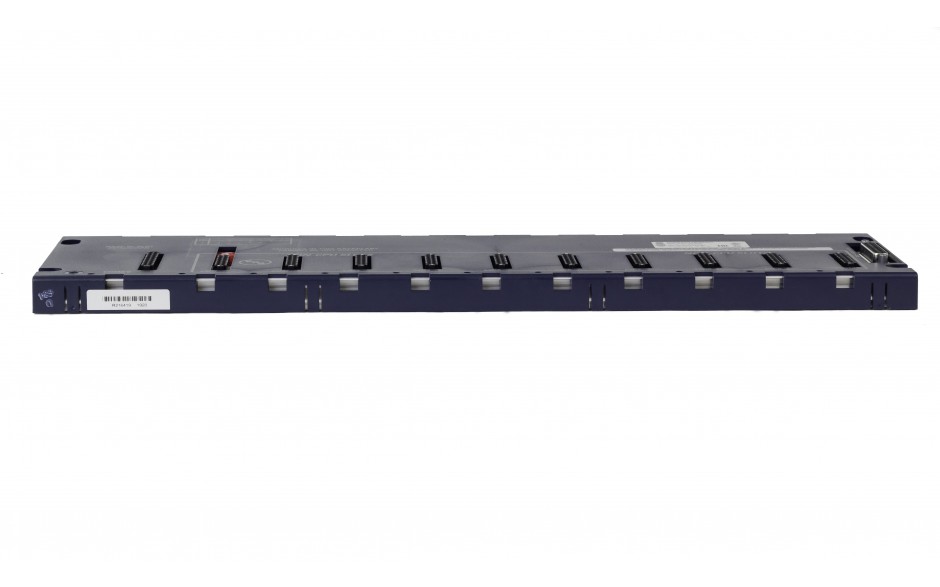

Kaseta montażowa rozszerzająca CHS392 posiada 10 gniazd do zamontowania modułów oraz gniazdo do podłączenia zasilacza. Moduł zasilacza musi zostać zainstalowany w pierwszym gnieździe od lewej strony.

Kaseta ta jest podobna do kaset podstawowych. Jedyną różnicą jest przełącznik DIP, za pomocą, którego ustawia się numer przypisany danej kasecie w systemie. Kaseta podstawowa posiada zawsze numer 0, pozostałym kasetom można przypisać numery 1-7. Do każdego z 10 gniazd można podłączać moduły wejść/wyjść oraz większość modułów dodatkowych.

Wyspecjalizowane moduły dodatkowe musza być zainstalowane w kasecie podstawowej, ponieważ jedynie ona posiada odrębną magistralę przeznaczona dla szybkiej komunikacji z modułami tego typu.

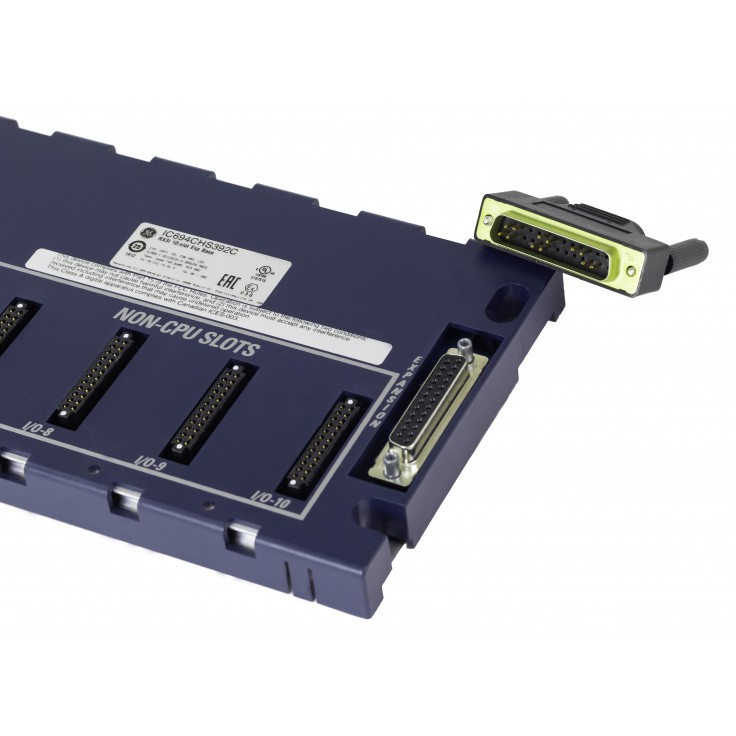

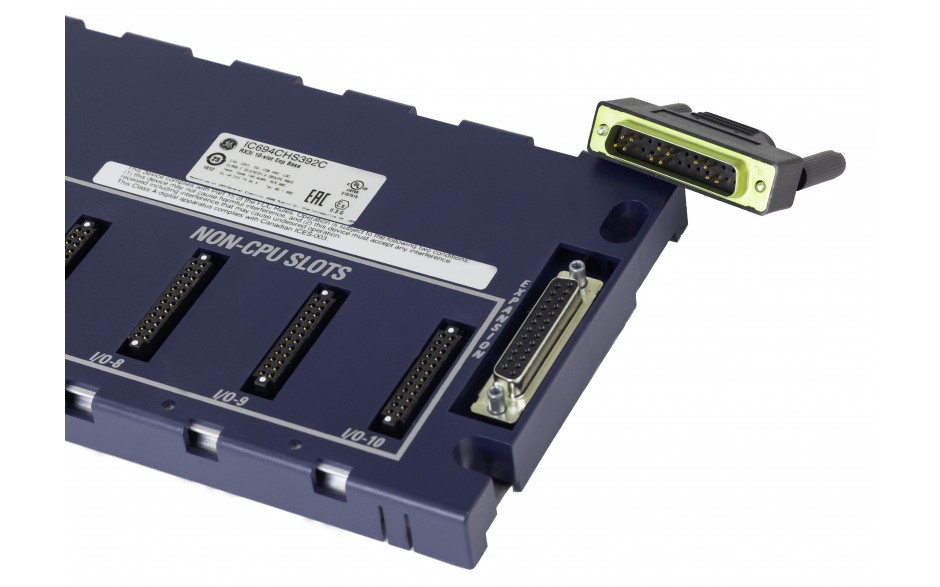

Po prawej stronie każdej kasety rozszerzającej umieszczone jest 25-wtykowe gniazdo złącza typu D (oznaczone EXPANSION) dla podłączenia kolejnej kasety rozszerzającej (kaseta podstawowa jednostki centralnej również posiada takie gniazdo) lub kasety montażowej do montowania w oddaleniu. Długość kabla łączącego wszystkie kasety systemu nie może przekraczać 15 metrów i wszystkie kasety musza być podłączone do wspólnego przyłącza uziemienia. Producent dostarcza kable połączeniowe o długości 1 m, 2 m, 8 m oraz 15 m. Na ostatniej kasecie rozszerzającej powinien być zainstalowany terminator (IC693ACC307), który jest dostarczany razem z każdą kasetą rozszerzającą

Kaseta CHS392 obsługuje moduły z grupy IC693 oraz IC694 (oprócz modułów CMM311, CMM321, PCM301, PCM311, RTM705).

Każda kaseta montażowa jest identyfikowana na podstawie unikalnego numeru. Numer 0 jest automatycznie przypisywany do kasety podstawowej. Numery kaset rozszerzających ustawia się za pomocą przełączników DIP na kasetach. Numery kaset rozszerzających nie mogą powielać się w obrębie systemu.

Pozycja OPEN oznacza przełącznik wciśnięty po stronie oznaczonej "OPEN".
