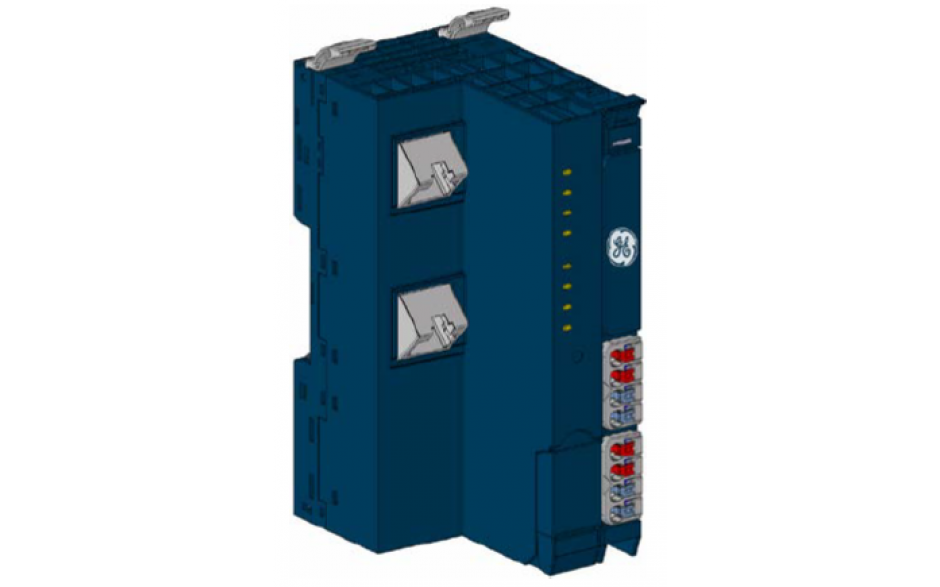

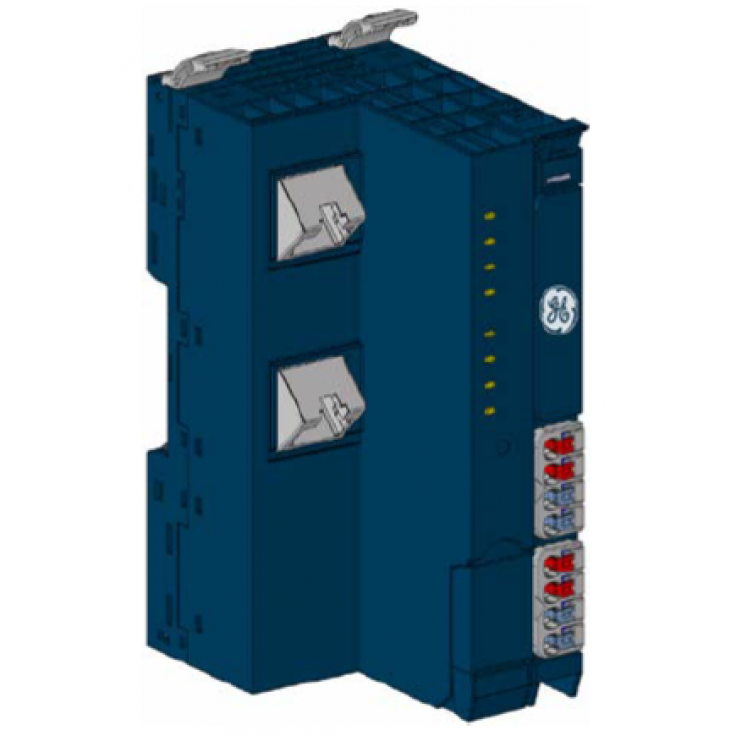

EPXPNS001 to interfejs komunikacyjny (Scanner) przeznaczony do budowania oddalonych węzłów wejść-wyjść podłączanych do kontrolera nadrzędnego w oparciu o standard Profinet. EPXPNS001 jest urządzeniem PROFINET I/O Scanner certyfikowanym przez organizację Profinet. Skaner obsługuje 2 następujące tryby pracy:
Interfejs sieciowy jest podstawowym modułem każdego węzła oddalonego RSTi-EP i jest odpowiedzialny za wymianę danych pomiędzy modułami rozszerzeń a kontrolerem nadrzędnym, którym może być dowolne urządzenie pracujące jaki Profinet Controller. Interfejs pozwala na podłączenie do 64 aktywnych modułów rozszerzeń RSTi-EP w ramach jednego węzła. Na froncie modułu wyprowadzane są dwa porty RJ45, które pracuję jak switch. Dzięki temu interfejs może być łączony do systemu sterowania w oparciu o architekturę gwiazdy, magistrali oraz pierścienia (RING).
Dostęp do skanera PROFINET można uzyskać dzięki wbudowanemu serwerowi WWW. Fizyczny dostęp do urządzenia realizowany jest w oparciu o serwisowy port USB lub za pomocą sieci Ethernet. Dostęp poprzez WWW pozwala odczytać następujące informacje:
Interfejs posiada wbudowany zasilacz i wymaga podłączenia 2 napięć do prawidłowej pracy:
Wbudowane porty Ethernet z obsługą protokołu Profinet, pozwalają na wymianę danych w sieci z prędkością 10/100 Mbit/s oraz na obsługę urządzeń zgodnych z MRP (Media Redundancy Protocol). Dzięki temu Interfejs może pracować w sieciach o topologii RING realizując tym samym redundancji magistrali komunikacyjnej czyniąc układ odpornym na uszkodzenie dowolnego łącza komunikacyjnego pomiędzy węzłami (Scanner) i kontrolerem nadrzędnym (Controller). Interfejs EPXPNS001 nie pozwala na pracę w układach wysokiej dostępności jednostek centralnych w architekturze, w której występują dwa kontrolery sieci Profinet.
Dzięki wyposażeniu modułu w punkty do testowania, istnieje możliwość sprawdzenia poprawności działania systemu, w trakcie jego pracy.
Montaż modułów RSTi-EP odbywa się poprzez zsunięcie elementów, zapewniając odporność na wstrząsy i wibrację jednocześnie pozwalając na przesyłanie danych wewnętrzną magistralą.
Parametry |
|
---|---|
Liczba obsługiwanych I/O | |
Wbudowane porty komunikacyjne | |
Obsługiwana ilość zmiennych | |
Interfejs konfiguracyjny | |
Szybkość komunikacji | Magistrala systemowa do 48 Mbps |
Format danych | |
PROFINET I/O Update Rate | |
Obsługa MRP | |
Napięcie zasilania System Power | |
Napięcie zasilania Field Power | |
Maksymalny prąd System Power | |
Maksymalny prąd Field Power | |
Pobór prądu | |
Typ zacisków | |
Wymiary | |
Waga | |
Temperatura pracy | |
Temperatura składowania | |
Wilgotność powietrza | |
Montaż | |
Topologia sieci | |
Długość kabla | |
Maksymalna liczba węzłów | |
EMC | |
EMI | |
ESD | |
Certyfikaty |
Diody LED |
|
---|---|
PWR ( Zasilanie) | Zielona; podłączone napięcie zasilania |
SF (Błąd systemowy) | Czerwona: Błąd konfiguracji lub błąd w skanerze PROFINET, błąd w module lub nowy raport diagnostyczny
Migająca czerwona: Węzeł w trybie wymuszenia (Force) |
BF (Błąd sieci) | Czerwona: Brak połączenia z siecią
Migająca czerwona: Błąd konfiguracji, brak połączenia z jednostką sterującą lub błąd w zestaw parametrów |
MT (Serwis) | Żółty: Błąd na magistrali systemowej lub magistrali |
LINK 1 (Połączenie) | Zielony: połączenie nawiązane między portem 1 skanera PROFINET a innym urządzeniem polowym |
ACT 1 (Aktywność) | Migająca Żółta: miganie: wymiana danych na porcie 1 |
LINK 2 (Połączenie) | Zielony: połączenie nawiązane między portem 2 skanera PROFINET a innym urządzeniem polowym |
ACT 2 (Aktywność) | Migająca Żółta: miganie: wymiana danych na porcie 2 |
