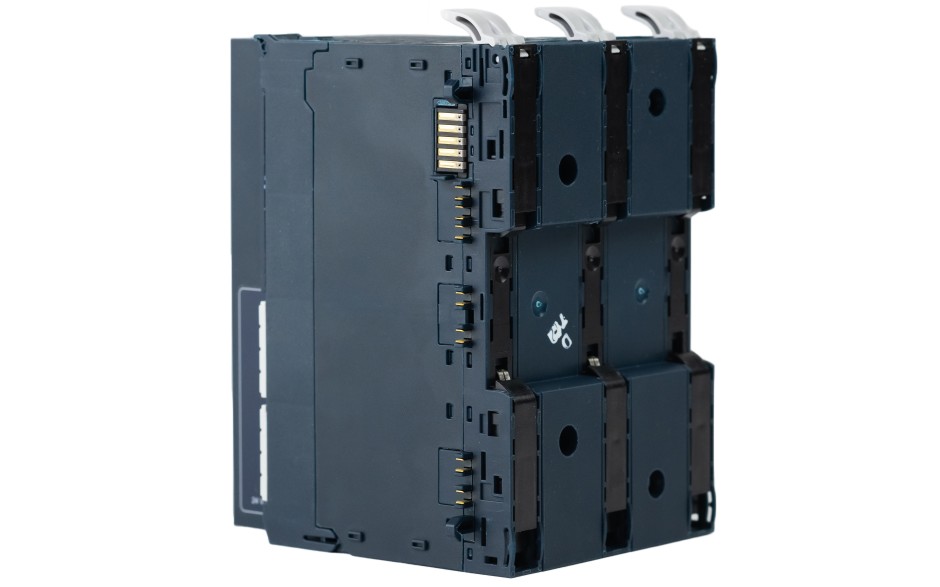

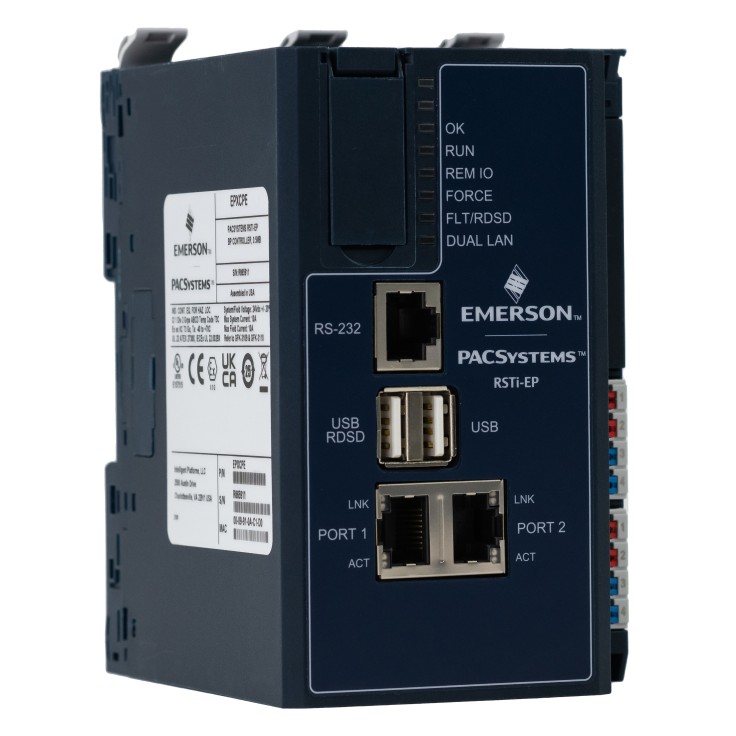

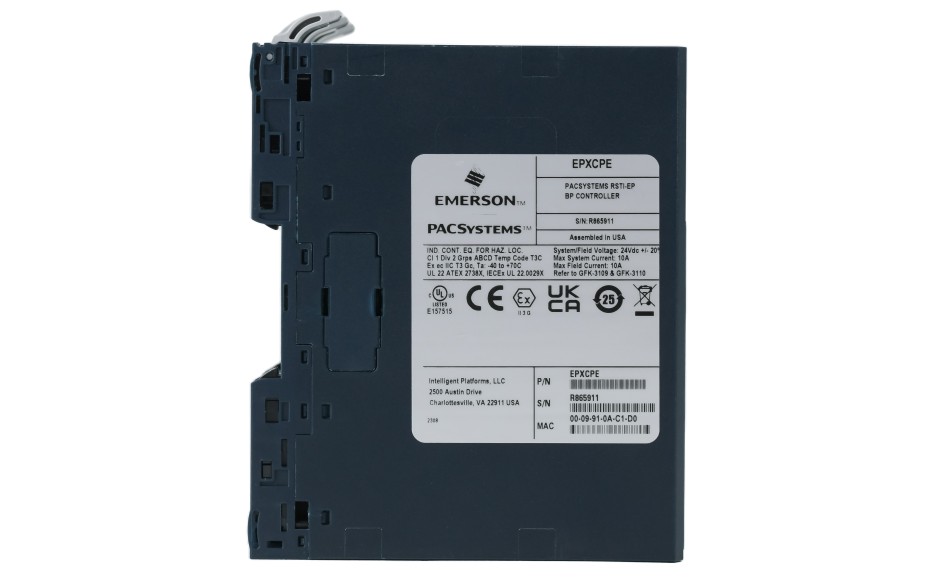

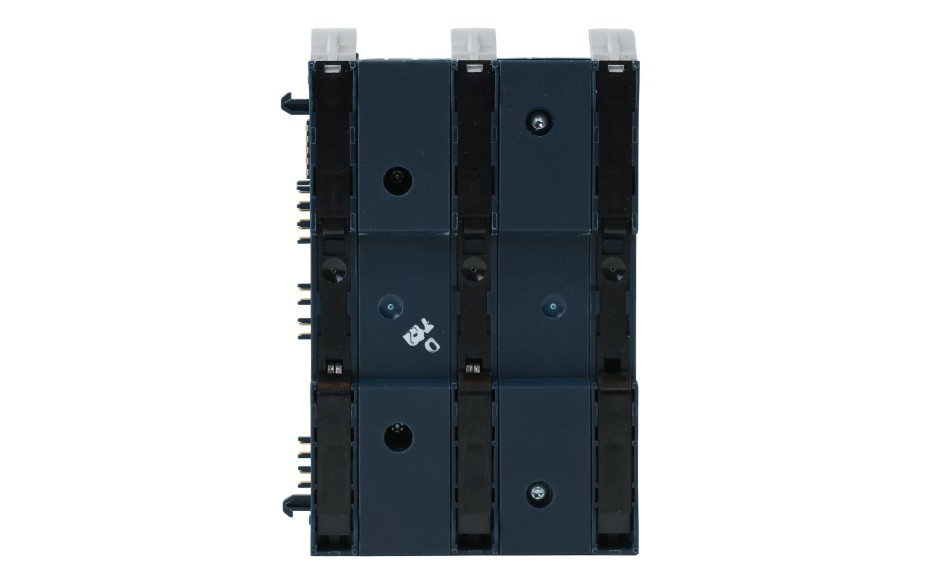

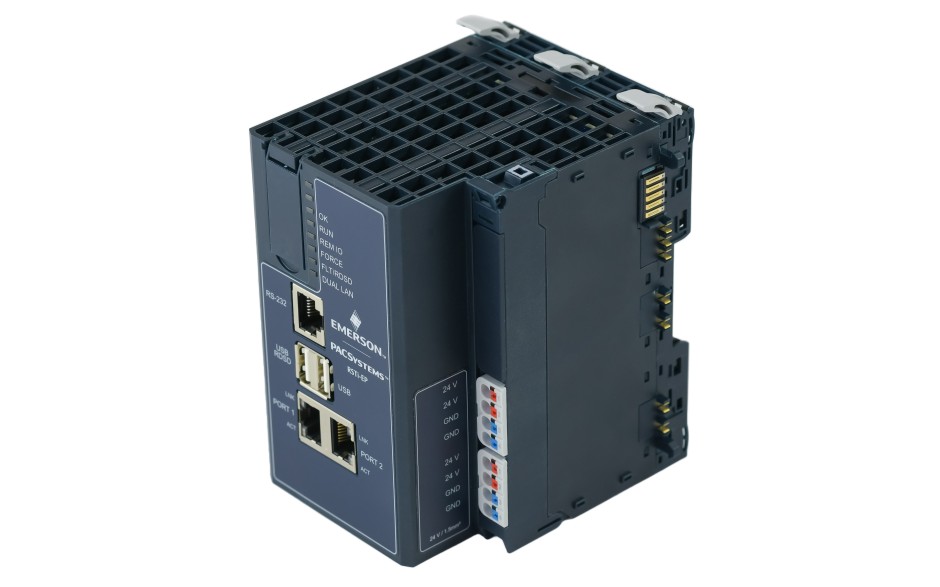

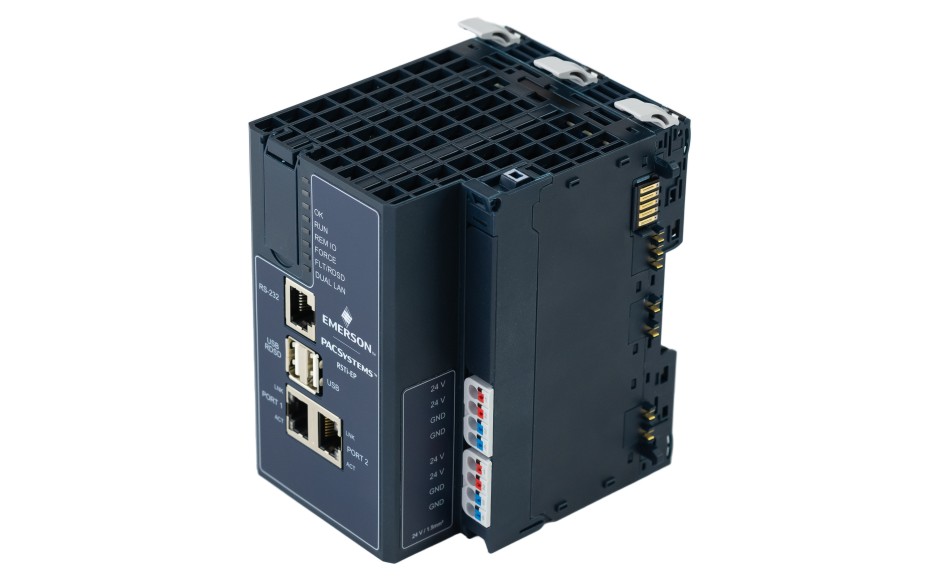

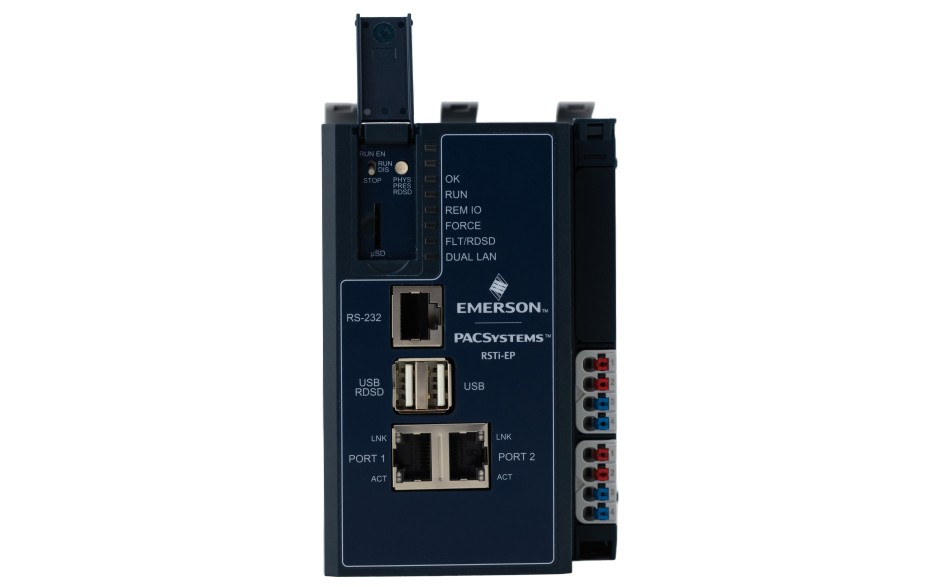

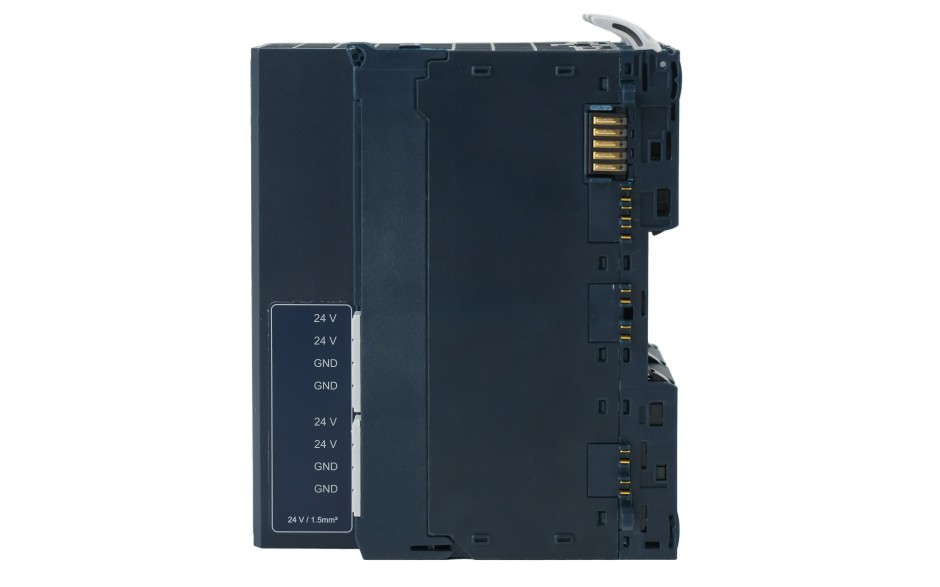

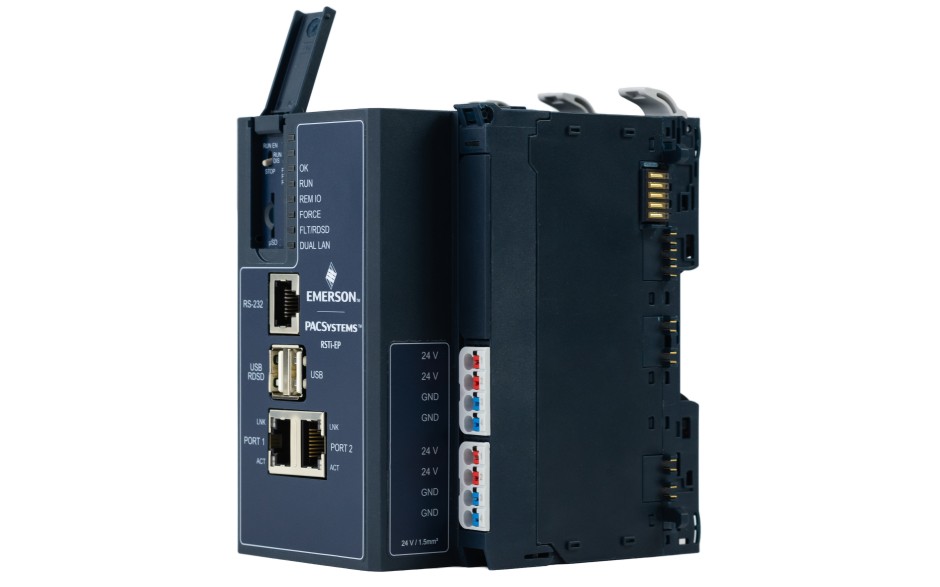

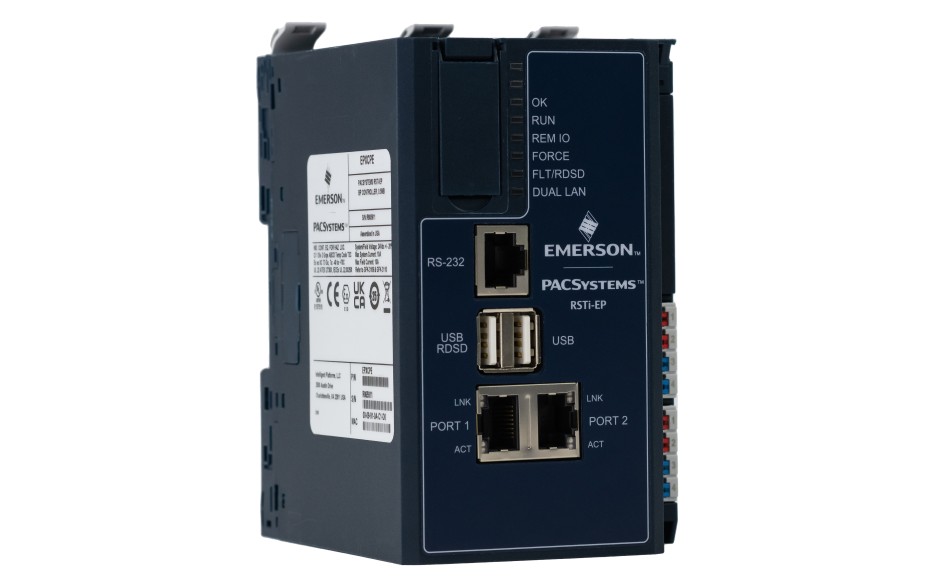

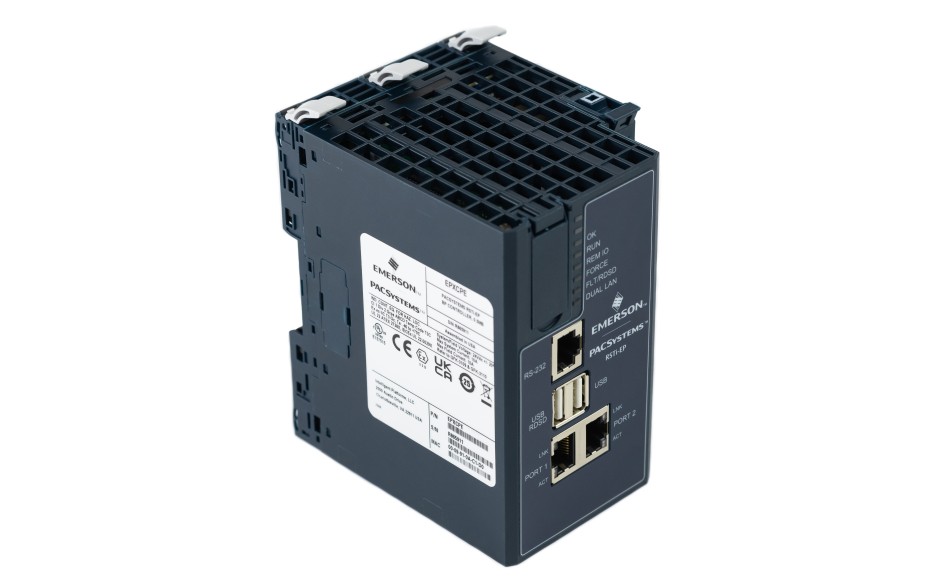

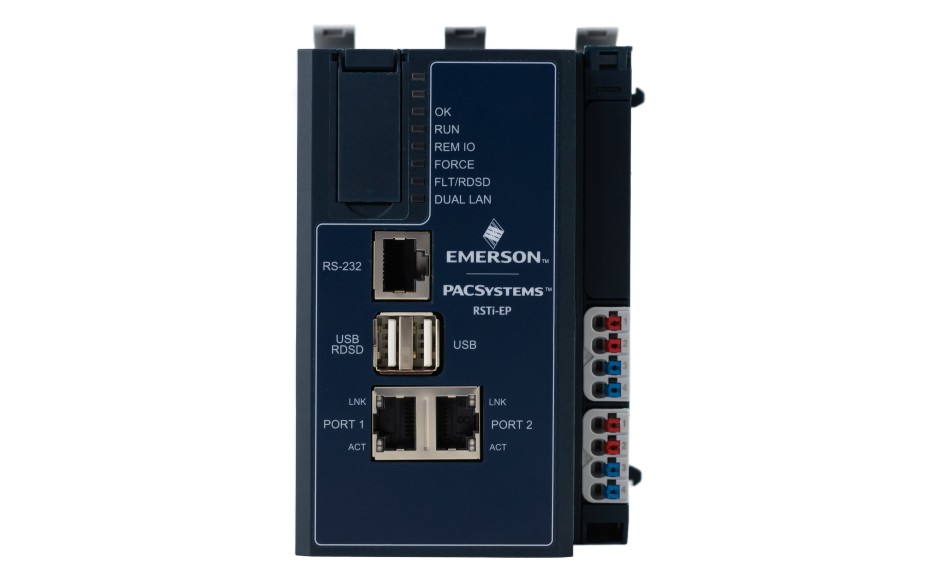

Jednostka centralna RSTi-EP EPXCPE240 to kontroler serii PACSystems przeznaczony do automatyzacji małych i średnich aplikacji przemysłowych. Modułowa konstrukcja urządzenia pozwala rozbudować go o 64 modułów rozszerzeń RSTi-EP IO, zapewniając dużą uniwersalność podczas doboru właściwej konfiguracji sygnałów wejść-wejść w systemie. Kontroler może zostać dodatkowo rozbudowany o obsługę 32 oddalonych układów Profinet IO Device które pozwalają zintegrować w systemie oddalone układy wejść-wyjść, sterowniki bezpieczeństwa PACSafe oraz inne urządzenia obiektowe jak falowniki. EPXCPE240 integruje w sobie moduł jednostki centralnej odpowiedzialny za przechowywanie konfiguracji oraz wykonywanie programu sterującego, moduł komunikacyjny odpowiedzialny za wymianę danych z innymi urządzeniami (Ethernet i RS232) i programowanie urządzenia oraz zasilacz systemowy 10A odpowiedzialny za zasilenie systemu oraz pętli pomiarowych. Kontroler EPXCPE240 wraz z modułami rozszerzeń montowany jest na szynie DIN.
Jednostka centralna może być programowana przy użyciu oprogramowania PAC Machine Edition Logic Developer w wersji Lite oraz Professional (wersja PME 10.0, lub wyższej).
| EPXCPE240 | |
|---|---|
| Parametry | |
| Podtrzymanie pamięci | Program, konfiguracja oraz dane mogą być przechowywane w pamięci Flash. Będą wtedy ładowane do pamięci RAM, po załączeniu zasilania jednostki centralnej, jako domyślne dane, program i konfiguracja. Urządzenie wykorzystuje pamięć NVRAM dzięki czemu nie ma konieczności stosowania modułu Energy Pack do podtrzymania pamięci RAM w chwili utraty napięcia zasilania |
| Pamięć użytkownika | 4 MB pamięci NVRAM, 4 MB Flash |
| Procesor | Dual Core 1.2 GHz |
| Zasilacz systemowy | Wbudowany w jeddnostkę centralną 10 A |
| Pobór prądu | z wewnętrznej magistrali 3.3 V: 1.0 A z wewnętrznej magistrali 5 V: 1.0 A (maksymalnie 1,5 A, w przypadku gdy port USB będzie obciążony maksymalnie, tzn. prądem 0,5 A) z wewnętrznej magistrali 24 V: 0,5 A na starcie (dotyczy jedynie przypadku, gdy do jednostki centralnej został dołączony moduł Energy Pack) |
| Zmienny przecinek | TAK |
| Szybkość wykonywania programu sterującego | 127 ns na 1000 styków/cewek |
| Wbudowane porty komunikacyjne | 1 x RS232, wyprowadzany na złączy RJ45 2 x Ethernet 10/100/1000 Mbps,
|
| Obsługiwane protokoły komunikacyjne (szeregowe) | ASCII Serial, Modbus RTU Slave |
| Obsługiwane protokoły komunikacyjne (Ethernet) | SRTP Client Server, Modbus TCP Client/Server, OPC-UA Server, EGD, PROFINET MRP, DNP3 Outstation |
| Magistrala | Jednostka centralna obsługuje moduły wejść/wyjść PACSystems RSTi-EP IO w oparciu o wewnętrzną magistralą komunikacyjną 48Mbit |
| Bloki podprogramów | maksymalnie do 512 bloków maksymalny rozmiar pojedynczego bloku 128 kB |
| Max ilość wejść dyskretnych (%I) | 2048 |
| Max ilość wyjść dyskretnych (%Q) | 2048 |
| Max ilość wejść analogowych (%AI) | 32128 |
| Max ilość wyjść analogowych (%AQ) | 32128 |
| Ilość obsługiwanych modułów rozszerzeń RSTi-EP IO | 64 |
| Ilość obsługiwanych oddalonych węzłów IO Profinet Devices |
32 |
| Pamięć rejestrowa (%R) | 32 640 |
| Pamięć typu Bulk (%W) | Do maksymalnej pojemności dostępniej pamięci |
| Dokładność zegara czasu rzeczywistego | ±3 sekund/dzień |
| Temperatura pracy | -40…70°C |
