Opis produktu

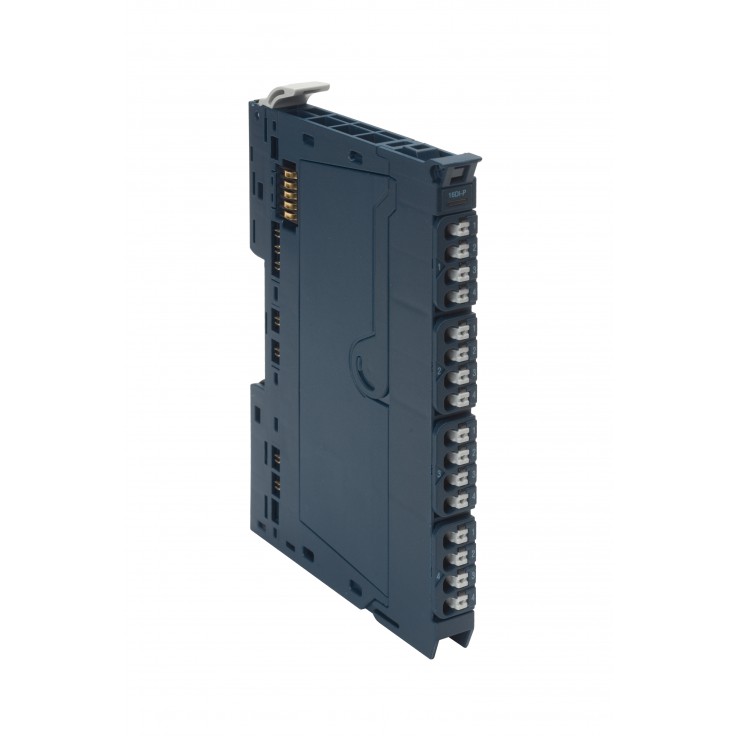

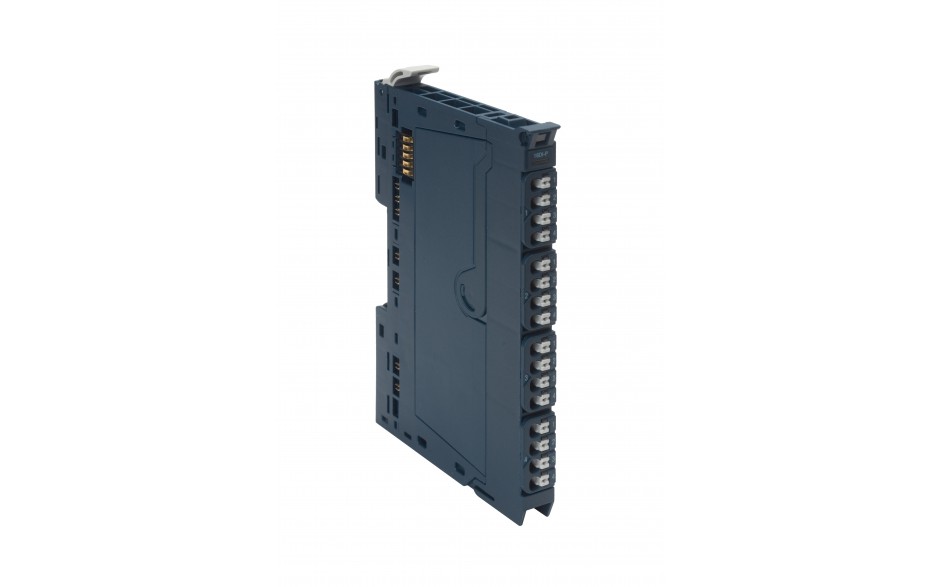

Moduł wyjść analogowych dla węzła RSTi-EP IO. Moduł współpracuje z dowolnym interfejsem komunikacyjnym RSTi-EP: Profinet IRT, EtherCAT, Modbus TCP oraz Profibus DP i może być montowany i serwisowany na ruchu (obsługa Hot-Swap). W ramach jednego węzła RSTi-EP może być zainstalowanych maksymalnie do 64 modułów rozszerzeń.

Moduł wejść analogowych EP-4164 pozwala na podłączenie do 4 czujników analogowych pracujących w trybie napięciowym (±10 V, ±5 V, 0-10 V, 0-5 V, 2-10 V, 1-5 V) lub prądowym (0-20 mA lub 4-20 mA). Rozdzielczość każdego kanału wynosi 16 bitów. Czujniki można podłączyć do każdego z wejść w trybie 2-przewodowym, 3-przewodowym lub 3-przewodowy + FE. Zakresy pomiarowe oraz sposób podłączenia czujnika do kanału pomiarowego definiowane są na poziomie konfiguracji modułu. Wyjścia nie mogą być używane jako wyjścia mocy. Wyjścia są zasilane z magistrali wyjściowej (IOUT).

Główne parametry

• Typ modułu: moduł wyjść analogowych
• Ilość kanałów: 4
• Tryb pracy:
  • napięciowy: 0 do 5 V, ±5 V, 0 do 10 V, ±10 V, 1 do 5 V, 2 do 10 V
  • prądowy: 0 do 20 mA, 4 do 20 mA
• Rozdzielczość: 16 bitów
• Czas odpowiedzi: 1 ms
• Dokładność: 0.1% przy 25^oC
• Obsługiwane czujniki: 2, 3 lub 4 przewodowe
• Zabezpieczenie przed zwarciem i przeciążeniem
• Diagnostyka: lokalna na diodach LED oraz zaawansowana dostępna w module
• Montaż: szyna DIN
• Temperatura pracy: -20 ^oC do +60^oC
• Certyfikat CE

Stany diody statusowej:

• Zielona – moduł działa prawidłowo
• Czerwona – błąd modułu (Błąd w napięciu zasilania magistrali wewnętrznej, błąd komunikacji na magistrali systemowej, nowy komunikat diagnostyczny, błąd kanału, błąd oprogramowania sprzętowego

Stany diody diagnostycznej dla kanału pomiarowego:

• Nieaktywna – kanał działa prawidłowo,
• Czerwona – zwarcie przeciążeniowe na wyjściu prądowym: zbyt wysoka rezystancja lub wykryto rozwarcie obwodu pomiarowego

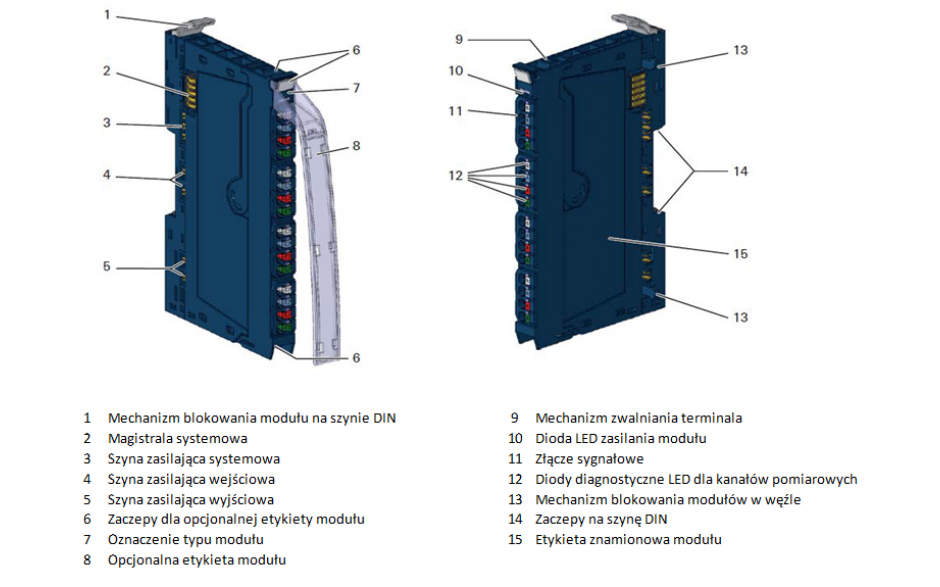

Moduł jest wyposażony w terminal przyłączeniowy, posiadający punkty diagnostyczne, pozwalające na prostą weryfikację sygnałów. Montaż/demontaż terminala odbywa się bez użycia narzędzi, poprzez wysunięcie zabezpieczenia i zdjęciu terminala z obudowy.
