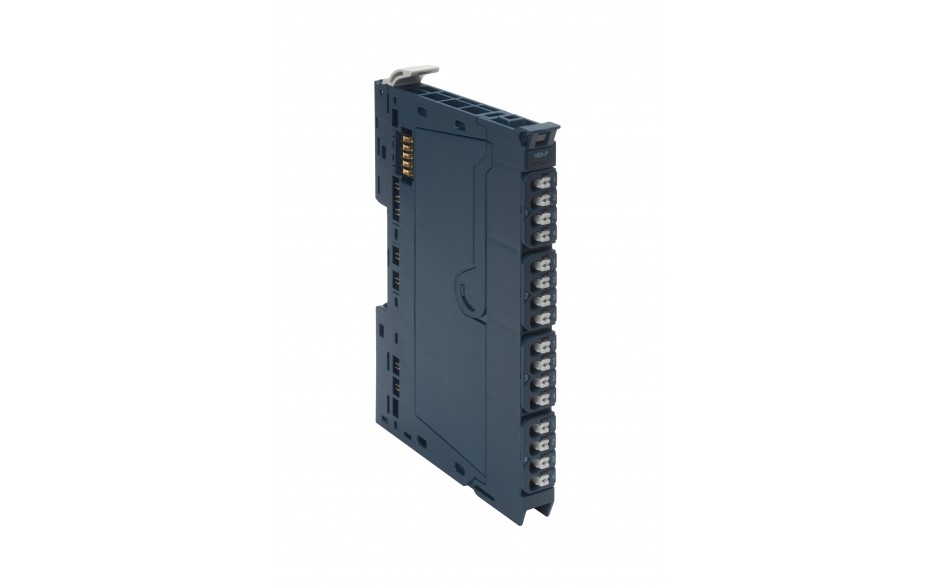

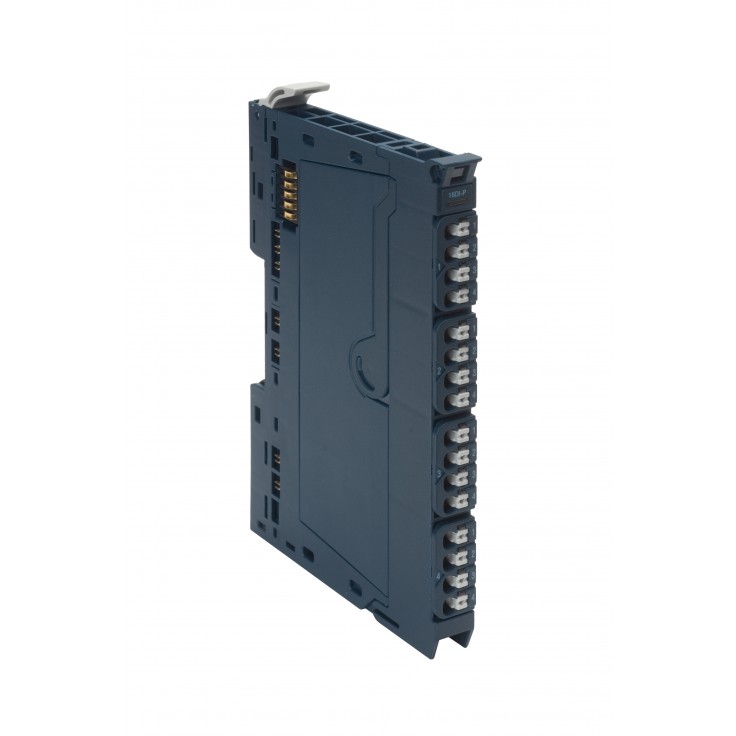

RSTi-EP - 4 wejścia analogowe prądowo/napięciowe (0-5V; ±5V; 0-10V; ±10V; 0-20mA; 4-20mA); 16 bit

icon-sku Kod produktu: EP-3164

Dostępny icon-available
Zaloguj się, i zobacz niższe ceny.
1 360,00 PLN 1 672,80 PLN
brutto, podatek VAT: 23%
Produkty EMERSON kupiło już 3789 firm w Polsce.

Możesz zwrócić produkt do 14 dni.



Opis produktu

Moduł wejść analogowych dla węzła RSTi-EP IO. Moduł współpracuje z dowolnym interfejsem komunikacyjnym RSTi-EP: Profinet IRT, EtherCAT, Modbus TCP oraz Profibus DP i może być montowany i serwisowany na ruchu (obsługa Hot-Swap). W ramach jednego węzła RSTi-EP może być zainstalowanych maksymalnie do 64 modułów rozszerzeń.

Moduł wejść analogowych EP-3164 pozwala na podłączenie do 4 czujników analogowych pracujących w trybie napięciowym (±10 V, ±5 V, 0-10 V, 0-5 V, 2-10 V, 1-5 V) lub prądowym (0-20 mA lub 4-20 mA). Rozdzielczość każdego kanału wynosi 16 bitów. Czujniki można podłączyć do każdego z wejść w trybie 2-przewodowym, 3-przewodowym lub 3-przewodowy + FE. Zakresy pomiarowe oraz sposób podłączenia czujnika do kanału pomiarowego definiowane są na poziomie konfiguracji modułu.

Wejścia modułu chronione są przed pikami napięcia oraz przeciążeniem. Napięcia przekraczające ± 30 V mogą powodować zniszczenie modułu dlatego jako zabezpieczenie przeciwprądowe moduł przełącza się w tryb napięciowy.

Moduł wyposażony jest w diodę statusową oraz w diody diagnostyczne dla każdego kanału pomiarowego. Dioda ta informuje o wystąpieniu błędu na poszczególnych kanałach. Dioda LED stanu przypisane do każdego kanału.

Stany diody statusowej:

  • Zielona – moduł działa prawidłowo
  • Czerwona – błąd modułu (Błąd w napięciu zasilania magistrali wewnętrznej, błąd komunikacji na magistrali systemowej, nowy komunikat diagnostyczny, błąd kanału, błąd oprogramowania sprzętowego

Stany diody diagnostycznej dla kanału pomiarowego:

  • Nieaktywna – kanał działa prawidłowo,
  • Czerwona – Sygnał wejściowy poza dopuszczalnym zakresem, nie można uzyskać dostępu do magistrali systemowej

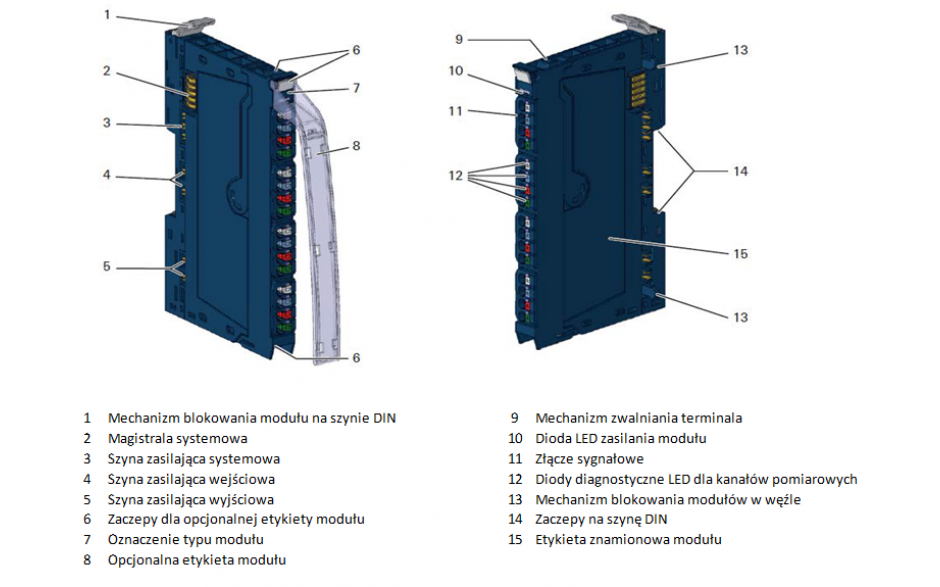

  • Moduł jest wyposażony w terminal przyłączeniowy, posiadający punkty diagnostyczne, pozwalające na prostą weryfikację sygnałów. Istnieje możliwość załączenia na obudowie numeru identyfikacyjnego. Montaż/demontaż terminala odbywa się bez użycia narzędzi, poprzez wysunięcie zabezpieczenia i zdjęciu terminala z obudowy.

    Główne parametry

    • Typ modułu: moduł wejść analogowych
    • Ilość kanałów: 4
    • Tryb pracy:
      • napięciowy: 0 do 5 V, ±5 V, 0 do 10 V, ±10 V, 1 do 5 V, 2 do 10 V
      • prądowy: 0 do 20 mA, 4 do 20 mA
    • Rozdzielczość: 16 bitów
    • Czas konwersji: 1 ms
    • Dokładność: 0.1% przy 25oC
    • Obciążalność: 2A na terminal, 8A na moduł
    • Obsługiwane czujniki: 2, 3 lub 4 przewodowe
    • Zabezpieczenie przed zwarciem i przeciążeniem
    • Diagnostyka: lokalna na diodach LED oraz zaawansowana dostępna w module
    • Montaż: szyna DIN
    • Temperatura pracy: -20 oC do +60oC
    • Certyfikat CE

    Parametry

    Parametry

    Liczba wejść
    4 punkty
    Rozdzielczość
    16 Bit
    Zakres pomiarowy
    Prądowy: 0 do 20 mA, 4 do 20 mA
    Napięciowy: 0 do 5 V, ±5 V, 0 do 10 V, ±10 V, 1 do 5 V, 2 do 10 V
    Format danych
    16 bitowe zmienne typu całkowitego (INT)
    Błąd pomiarowy
    ±0.1%/pełna skala@25⁰C
    Zasilanie czujników pomiarowych
    max. 2 A na wtyczkę, całkowita max. 8 A
    Sposób podłączenia czujników pomiarowych
    2-przewodowy, 3-przewodowy lub 3-przewodowy + FE
    Rezystancja na wejściu
    W trybie prądowym 41.2 Ω
    W trybie napięciowym 100 kΩ
    Czas konwersji
    1ms/wszystkie kanały
    Kalibracja
    Nie jest wymagana
    Ochrona przed odwrotną polaryzacją
    Tak
    Ochrona przed zwarciem
    Tak
    Czas odpowiedzi obwodu ochronnego
    < 50ms
    Diody LED
    4 diody diagnostyczne dla kanałów pomiarowych
    1 dioda statusu modułu
    Diagnostyka modułu
    Tak
    Indywidualna diagnostyka kanałów pomiarowych
    Nie
    Zasilanie
    20.4V – 28.8V
    Pobór prądu z magistrali systemowej ISYS
    8 mA
    Pobór prądu z magistrali wejściowej IIN
    25 mA + prąd zasilania czujnika
    Izolacja
    Pomiędzy wejściami a układem sterowania: optoizolacja
    Field Power: brak
    Okablowanie
    Maksymalny przekrój 2.0 mm2
    Waga
    89g
