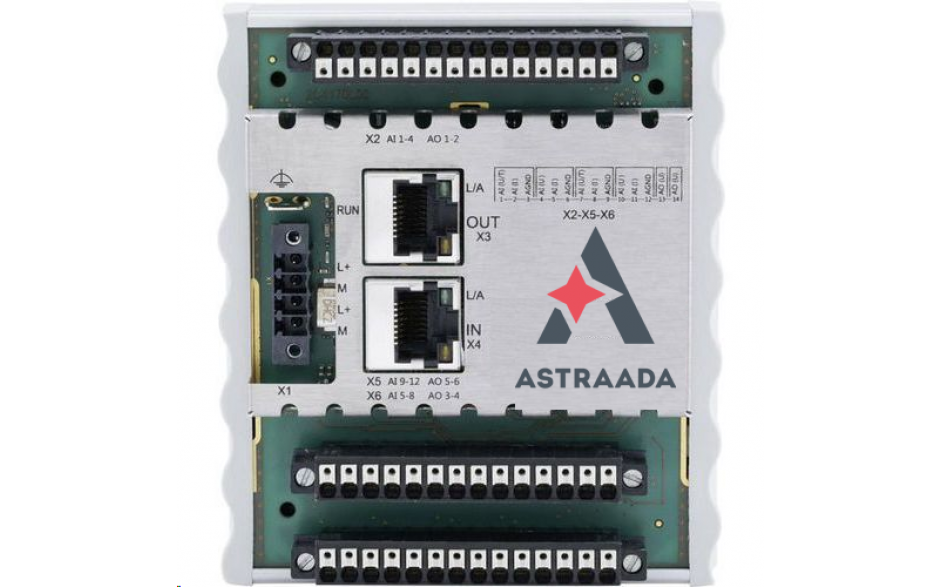

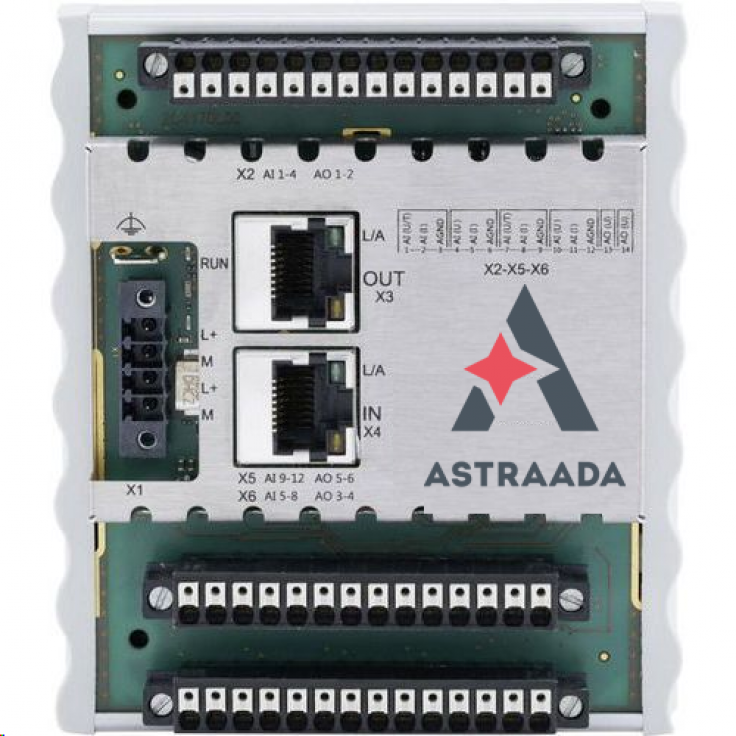

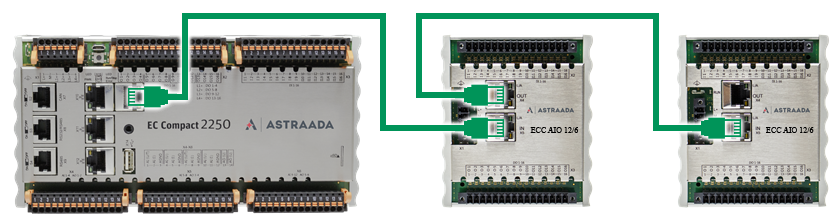

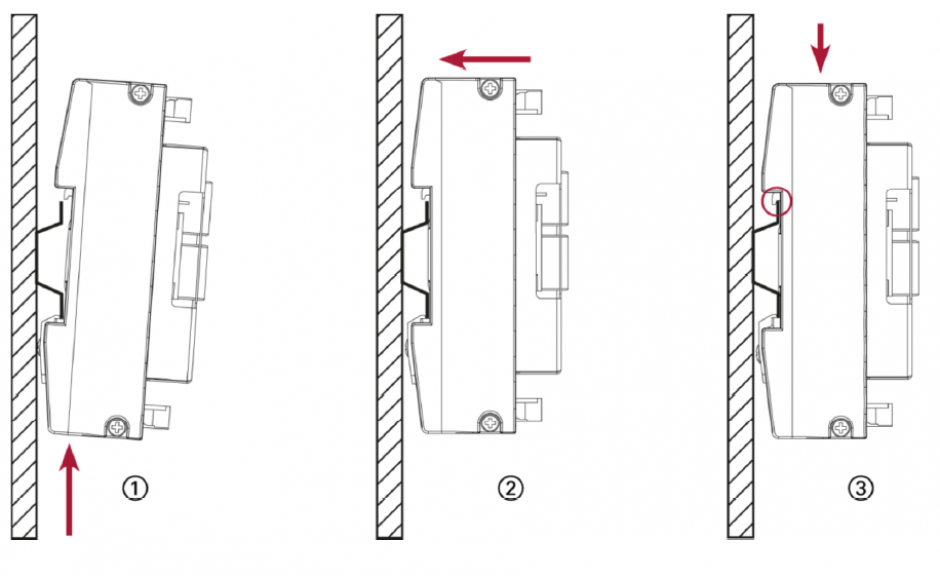

Moduł ECC AIO 12/6 pozwala na rozszerzenie funkcjonalności o dodatkowe 12 wejść i 6 wyjść analogowych. Moduł komunikuje się ze sterownikami ECC2xxx przy pomocy interfejsu EtherCAT. W celu nawiązania połaczenia należy jedynie podpiąć zasilanie, patchcord (do portu Ethercat w sterowniku i wejścia IN modułu) oraz dodać moduł w drzewku projektowym Codesysa. Moduł jest przeznaczony do zamontowania na standardowej szynie DIN (35 mm).
Parametry techniczne:
Oprogramowanie Codesys wymaga zewnętrznych plików target do programowania sterowników. Pliki te nie są domyślnie dołączane do biblioteki oprogramowania. Sprawdź »
Model | 250001000 |
Ilość wejść analogowych |
6 wejść A (napięciowe ±10 V; prądowe ±20 mA; PT100/1000 – 2- |
Ilość wyjść analogowych | 6x napięciowe; 0-10 V; rozdzielczość 12 bit |
Napięcie znamionowe | 24 V DC |
Ochrona przeciw odwrotnej polaryzacji | Tak |
Wyświetlanie statusu | Tak (dioda LED) |
Wymiary | 92 x 105 x 50 mm |
Masa | 200g |
Zakres temperatury pracy | 0…+55 °C |
Wilgotność | max 85% |
Certyfikacja | EN 61010-2-201, EN 61131-2 |
Klasa szczelności | IP20 |
Napięcie zasialania | +24V DC (–15 % / +20 %) |
Pobór prądu | 0.05A max 0.25A przy +24V DC |
